Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 50057

об утверждении типа средств измерений

лист № 1

всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы сигналов PS320

Назначение средства измерений

Генераторы сигналов PS320 (далее - генераторы) предназначены для воспроизведения

сигналов импульсного и постоянного напряжения.

Рисунок 1 – Генератор сигналов PS320

Конструкция генераторов обеспечивает защиту от несанкционированного доступа к рабо-

чим частям, воздействие на которые могло бы повлиять на результаты измерений. Защита от

несанкционированного доступа осуществляется наклеиванием голографических наклеек на

места возможного доступа к рабочим частям генератора. Схема пломбировки от несанкциони-

рованного доступа представлена на рисунке 2.

Описание средства измерений

Принцип действия генераторов состоит в воспроизведении сигналов постоянного и им-

пульсного электрического напряжения при помощи встроенных цифро-аналоговых преобразо-

вателей (ЦАП).

Генераторы представляют собой компактное устройство в пластиковом корпусе. Генера-

торы состоят из микроконтроллера с встроенной прошивкой; запоминающего устройства, хра-

нящего предустановленные образцы выходных сигналов; ЦАП, формирующих выходные сиг-

налы электрического напряжения.

Генераторы имеют пользовательский интерфейс с 2x16-символьным жидкокристал-

лическим табло индикации с регулируемым контрастом. Генераторы работают от одной бата-

реи напряжением 9 В или от сети переменного тока через источник питания. При напряжении

питания меньше 5,6 В срабатывает звуковой сигнал. Генераторы обеспечивают работу под

управлением команд, поступающих через двусторонний интерфейс RS-232 от персонального

компьютера (ПК).

Внешний вид генераторов и обозначение мест для размещения знака утверждения типа

представлены на рисунке 1.

Знак утвержде-

ния типа

лист № 2

всего листов 5

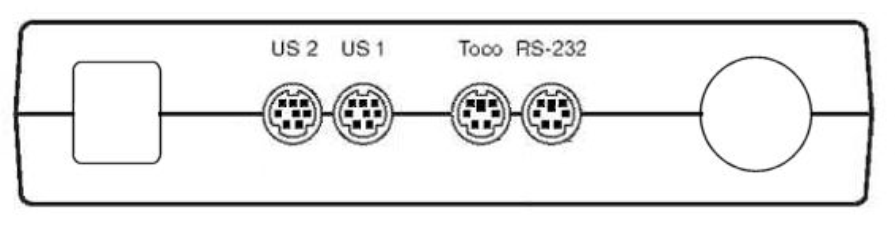

Рисунок 2 – Схема пломбировки от несанкционированного доступа

Программное обеспечение

Генераторы имеют встроенное программное обеспечение (ПО). Основная функция ПО -

управление режимами работы генератора.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Наименование

ПО

Идентификацион-

ное наименование

ПО

Цифровой

идентифика-

тор ПО

микрокод

Номер версии

(идентификаци-

онный номер)

ПО

1.28

Алгоритм вы-

числения циф-

рового иденти-

фикатора ПО

ПО идентифицируется непосредственно в генераторе. Номер версии (идентификационный

номер) ПО отображается на экране при включении генератора. Производителем не предусмот-

рен иной способ идентификации программного обеспечения. Обновление ПО генератора не

предусмотрено. Генератор не имеет внешнего программного обеспечения.

Метрологически значимая часть ПО записана в микросхемах, которые конструктивно за-

щищены от несанкционированного доступа. Защита ПО от непреднамеренных и преднамерен-

ных изменений соответствует уровню «С» по МИ 3286-2010.

Метрологические и технические характеристики

Метрологические и технические характеристики приведены в таблице 2.

Таблица 2 – Метрологические и технические характеристики

Значение

30; 60; 90; 120; 150; 180;

210; 240

Наименование характеристики

Канал 1

Дискретные значения частоты выходных сигналов, импульсов в ми-

нуту

Пределы допускаемой относительной погрешности воспроизведения

частоты сигналов, %

± 0,5

Значение

0,05; 0,1; 0,2; 0,5; 1; 2

Наименование характеристики

Дискретные значения амплитуды выходного сигнала, мВ

Пределы допускаемой относительной погрешности воспроизведения

амплитуды сигналов, %

± 5

Правая сторона

лист № 3

всего листов 5

от 0 до 1 с шагом 0,2

0,15 А

от 84 до 106,7

от 15 до 35

60; 80; 100; 120; 140;

160

± 0,5

0,5; 1; 2

Канал 2

Дискретные значения частоты выходных сигналов, импульсов в ми-

нуту

Пределы допускаемой относительной погрешности воспроизведения

частоты сигналов, %

Дискретные значения амплитуды выходного сигнала, мВ

Пределы допускаемой относительной погрешности воспроизведения

амплитуды сигналов, %

± 5

от 0 до минус 1 с шагом

0,2

от 0 до 2,5 с шагом 0,5

от 0 до 20 с шагом 4

± 5

Канал 4

Дискретные значения постоянного напряжения выходного сигнала,

соответствующие величине статического давления при установке

различной чувствительности, составляют:

- при установленной чувствительности «1 В = 100 мм рт. ст.» с ша-

гом 20 мм рт. ст., В,

- при установленной чувствительности «минус 1 В = 100 мм рт. ст.»

с шагом 20 мм рт. ст., В,

- при установленной чувствительности «5 мкВ/В/мм рт. ст.», мВ,

- при установленной чувствительности «40 мкВ/В/мм рт. ст.», мВ

Пределы допускаемой относительной погрешности воспроизведения

постоянного напряжения, %

Дискретные значения перепада постоянного напряжения выходного

сигнала, соответствующие величине перепада давления 0-25; 0-50;

0-100 мм рт. ст. при установке различной чувствительности, состав-

ляют:

- при установленной чувствительности «1 В = 100 мм рт. ст.», В,

- при установленной чувствительности «минус 1 В = 100 мм рт. ст.», В,

0,25; 0,5; 1,0

минус 0,25; минус 0,5;

минус 1,0

0,625; 1,25; 2,5

5; 10; 20

± 5

- при установленной чувствительности «5 мкВ/В/мм рт. ст.», мВ,

- при установленной чувствительности «40 мкВ/В/мм рт. ст.», мВ

Пределы допускаемой относительной погрешности воспроизведения

перепада постоянного напряжения, %

Питание:

- от одной батареи напряжение, В

или от одной аккумуляторной батареи емкостью

- от сети переменного тока

напряжение, В

частота, Гц

(230

(50

200

(160

100

35)

0,5

Ток потребления, не более, мА

Габаритные размеры (длина

ширина

высота), мм, не более

Масса, кг, не более

Рабочие условия эксплуатации:

- атмосферное давление, кПа

- температура окружающего воздуха, °C

- влажность при температуре 25 °C, %

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель генератора сигналов PS320 в виде

пленочного изображения и на титульный лист эксплуатационной документации типографским

способом.

лист № 4

всего листов 5

Комплектность средства измерений

Комплект поставки приведен в таблице 3.

Таблица 3 – Комплект поставки

Обозначение

Примечание

диск CD

PS320.001РЭ

6LR61/9V

МГФК.411134.001МП

Наименование

Генератор сигналов PS320

Руководство по эксплуатации

Батарея

Инструкция

Упаковочная коробка

Количество

1 шт.

Поверка

осуществляется по документу «Инструкция. Генераторы сигналов PS320. Методика поверки.

МГФК.411134.001МП», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в 2012 г.

Основные средства поверки:

вольтметр универсальный В7-78/1, рег. № 31773-06 (пределы допускаемой относительной

погрешности измерений постоянного напряжения

0,005 %);

усилитель напряжений постоянного тока дифференциальный У5-10, рег. № 6553-78

(пределы допускаемой погрешности коэффициента усиления

0,1 %);

осциллограф универсальный двухлучевой С1-103, рег. № 7652-80 (пределы допускаемой

погрешности измерений напряжения не более 3 %);

частотомер универсальный CNT-90, рег. № 41567-09 (пределы допускаемой погрешности

измерений частоты ± (0,5·10

-5

) %);

источник питания постоянного тока Б5-46, рег. № 5966-77 (пределы допускаемой погреш-

ности измерений ± 0,1 %).

Сведения о методиках (методах) измерений

Приведены в п. 2.3 «Методика проведения измерений» руководства по эксплуатации

PS320.001РЭ.

Нормативные и технические документы, устанавливающие требования к генераторам

PS320

Техническая документация изготовителя

Рекомендации по областям применения в сфере государственного регулирования обеспе-

чения единства измерений

Осуществление деятельности при выполнении работ по оценке соответствия промышлен-

ной продукции и продукции других видов, а также иных объектов установленным законода-

тельством Российской Федерации обязательным требованиям.

Изготовитель

Fluke Biomedical, США

6920 Seaway Blvd, Everett, WA, USА

http://www.flukebiomedical.com

Заявитель

ООО «Стормовъ медицинише Техник НРВ ГмбХ», г. Москва

Россия, 127422, г. Москва, ул.Тимирязевская, д.1.

Тел./факс: 8(495)956-0557, 8(495)780-6676

E-mail:

info@medmetrology.ru

info@fluke-biomedical.ru

лист № 5

всего листов 5

Испытательный центр

Государственный центр испытаний средств измерений Федеральное государственное уни-

тарное предприятие «Всероссийский научно-исследовательский институт физико-технических и

радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»).

Юридический адрес: 141570, Московская область, Солнечногорский район, городское по-

селение Менделеево, Главный лабораторный корпус.

Почтовый адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево.

ФГУП «ВНИИФТРИ».

Тел./факс (495) 944-81-12. E-mail:

office@vniiftri.ru

Аттестат аккредитации государственного центра испытаний средств измерений № 30002-

08 от 04.12.2008 г. действителен до 01.11.2013 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В. Булыгин

«___» __________ 2013 г.

М.п.
