Приложение к свидетельству № 50136
об утверждении типа средств измерений
Лист № 1
всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы аппаратно - программные «ДОНТЕЛ»
Назначение средства измерений
Комплексы аппаратно - программные «ДОНТЕЛ» (далее – комплексы) предназначе-
ны для измерений количества природного газа, объема холодной и горячей воды, количества
тепловой и электрической энергии, физических параметров энергоресурсов, а также сбора,
обработки, регистрации, хранения, отображения и передачи измерительной и управляющей
информации.
Описание средства измерений
Комплексы являются проектно-компонуемыми изделиями и имеют централизован-
ную иерархическую структуру, состоящую из двух уровней. Принцип работы комплексов за-
ключается в сборе измерительной информации от устройств нижнего уровня, ее обработке,
сохранении в базе данных и передаче сообщений на рабочие места операторов и в аналогич-
ные системы верхнего уровня. Кроме того, комплексы обеспечивают реализацию алгоритмов
управления исполнительными механизмами объектов учета энергоресурсов и выдачу управ-
ляющих воздействий в аналоговой и дискретной форме.
Входящие в конструкцию комплексов аппаратные и программные средства позволя-
ют использовать их в составе автоматизированных информационно-измерительных систем
(АИИС) комплексного коммерческого и технического учета энергоресурсов на промышлен-
ных объектах и объектах коммунального хозяйства, при построении систем телеметрии и те-
лемеханики и автоматизированных систем управления (АСУ), в системах диспетчерского и
автоматического контроля и управления территориально-распределенными технологическими
объектами учета энергоресурсов.
Нижний (технологический) уровень состоит из оборудования сбора и передачи дан-
ных (контроллеры Дон-Турбо (госреестр СИ №50099-12), корректоры объема газа SPi-Ex
(госреестр СИ №45900-10)). На нижнем уровне осуществляется сбор данных о количестве
энергоресурсов от счетчиков, вычислителей, корректоров и других средств измерений и пере-
дача данных в систему верхнего уровня. При наличии в составе комплексов корректоров объ-
ема газа SPi-Ex дополнительно осуществляется приведение объема газа к стандартным усло-
виям по ГОСТ 2939-63.
Подключаемые к комплексам средства измерений количества и физических парамет-
ров энергоресурсов должны иметь возможность хранения данных с глубиной архива не менее
1 месяца и передачи данных через цифровой интерфейс RS232 или RS422 или RS485. Обмен
информацией с центром сбора данных осуществляется через контроллеры «Дон-Турбо» или
корректоры объема газа SPi-Ex с использованием сотовой связи через встроенный модуль
CSD, GPRS, EDGE модема, обеспечивающего обмен данными по стандартам GSM 850, 900,
1800, 1900.
Контроллеры «Дон-Турбо» имеют цифровые интерфейсы RS232, RS422, RS485 для
подключения внешних устройств.
Верхний уровень включает в себя следующие аппаратные и программные модули:
-пул модемный или контроллер центральный, обеспечивающий обмен данными
с оборудованием нижнего уровня;
-ЭВМ диспетчерского пункта (ЭВМ сервера связи и ЭВМ рабочих мест операто-
ров, которые являются оборудованием заказчика и не входят в комплект поставки комплек-
сов);
-программное обеспечение (ПО): системное ПО (операционная система, антиви-
русное ПО) и специализированное ПО АПК «ДОНТЕЛ» (ПО СУБД, ПО «Сервер связи ДОН-
ТЕЛ» и ПО «Терминал ДОНТЕЛ»).
Лист № 2
всего листов 7
Единое время в комплексе обеспечивается путем синхронизации времени сервера
связи и встроенных часов приборов учета с точностью ±5 с. Сервер связи синхронизирует
свои встроенные часы с серверами точного времени в интернете.
Сервер связи совместно с СУБД обеспечивает:
-прием данных с последующим их сохранением;
-хранение, поиск и выдачу информации по командам рабочих мест операторов
(терминалов);
-прием и передачу тревожных сообщений на терминалы;
-защиту хранимых данных от несанкционированного доступа путем контроля
прав пользователя;
-протоколирование сведений о сеансах работы с терминалами;
-прием и выполнение от терминалов команд на обмен данными с контроллерами.

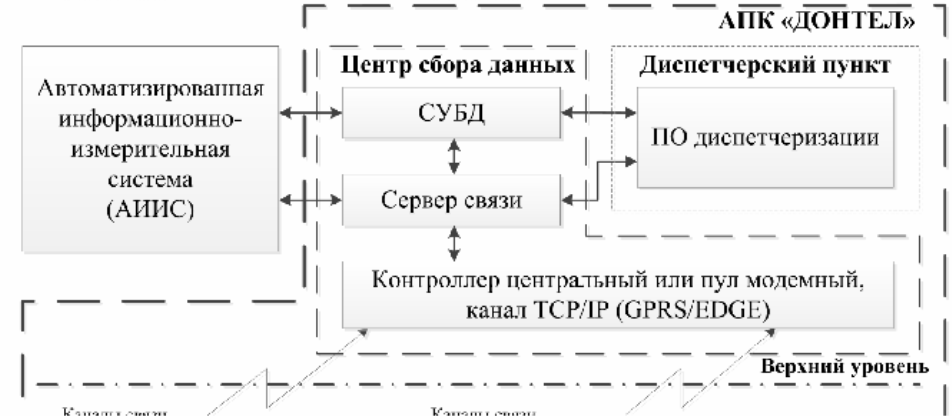

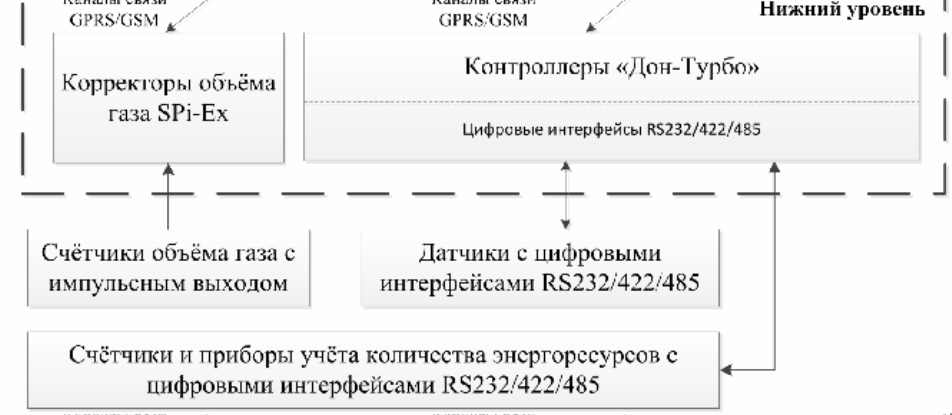

На рисунке 1 приведена блок-схема комплексов.
Рисунок 1 – Блок – схема комплексов
Лист № 3
всего листов 7

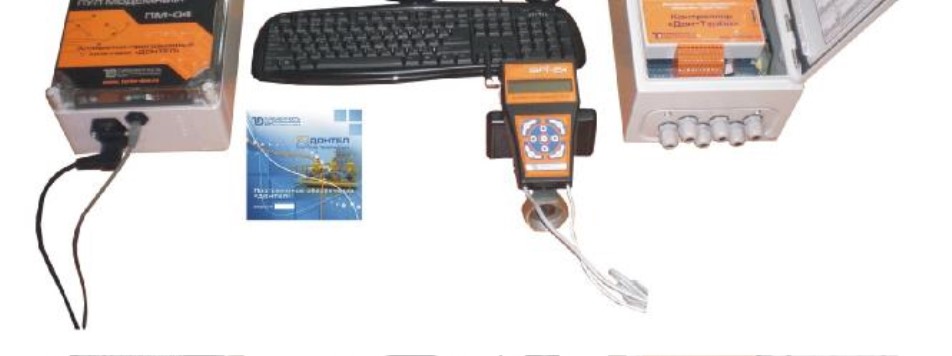

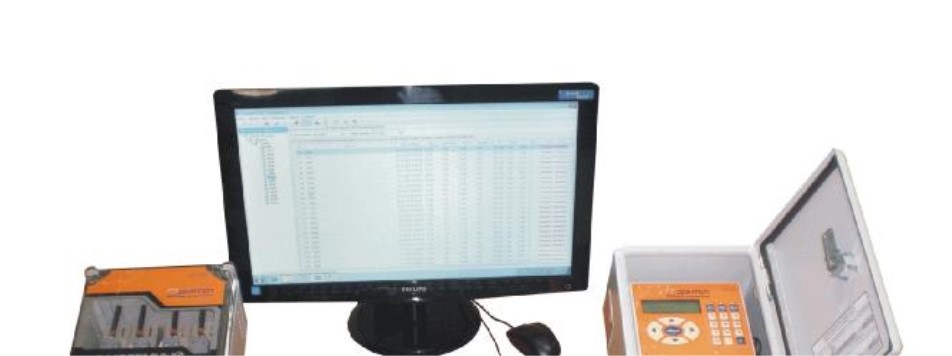

Рисунок 2 - Фото общего вида компонентов комплексов

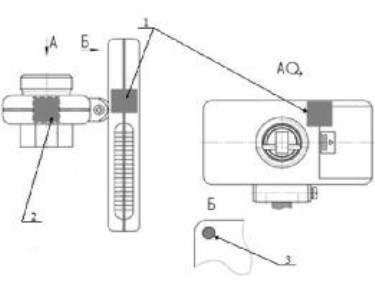

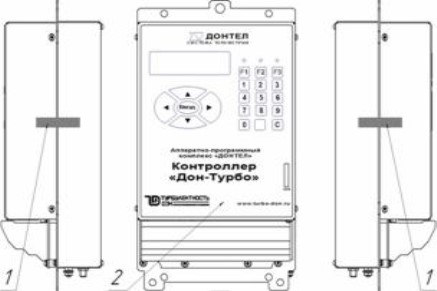

На рисунке 3 приведены схемы пломбирования и обозначение мест для нанесения
пломб в целях предотвращения несанкционированного вмешательства контроллеров «Дон-
Турбо» и корректоров SPi-Ex.
1 - самоклеющаяся пломба в виде наклейки
из легкоразрушаемого материала;
2 – блок контроллера
1 - пломба предприятия-изготовителя в виде
наклейки из легкоразрушаемого материала;
2 – поверительное клеймо в виде наклейки;
3 – поверительное клеймо (способом давле-
ния на специальную мастику).
Рисунок 3 – Схемы пломбирования контроллера «Дон-Турбо» и корректора объема газа SPi-
Ex
Лист № 4
всего листов 7
MS SQL Server 2008 R2
Express x86*
10.50.1617
Программное
обеспечение
СУБД
SHA-1
Программное
обеспечение
«Сервер связи
ДОНТЕЛ»
C8-1C-B2-3A-FD-66-
2F-FC-43-F5-EF-B7-
10-FE-D8-48-CB-F8-
52-CC
SHA-1
Программное обеспечение
Из состава ПО комплексов выделены 3 метрологически значимых блока, которые хра-
нят процедуры, функции и подпрограммы, осуществляющие регистрацию, обработку, хране-
ние, отображение и передачу результатов измерений, а также защиту и идентификацию ПО.
Остальная часть ПО, не являющаяся метрологически значимой, хранит библиотеки, процеду-
ры и подпрограммы взаимодействия с операционной системой и периферийными устройства-
ми, не связанные с измерениями.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Наименование ИдентификационноеНомерЦифровойАлгоритм
ПОнаименование ПОверсииидентификатор ПОвычисления
(идентифика (контрольная суммацифрового
ционныйисполняемого кода)идентифи-
номер) ПО катора ПО
press x86
MS SQL
*
Server 2012 Ex-
11.0.2100.60
press x64
MS SQL
*
Server 2012 Ex-
11.0.2100.60
04 14 cc 7f 5c b1
1b 31 18 a9 4e ab
2d d3 4f 39 20 96
88 68 91 ff **
04 14 78 f0 66 d8
d6 e0 e9 79 1c 5a
3c 8b 4e f8 65 55
05 71 86 99**
04 14 bd 44 98 7e 53
fe 10 b8 d5 b2 65 7f
d6 43 9b 0b 9a d5 6f
77**
MetrologicModules.bin1.3.0
«Терминал
Программное
обеспечение
RecalcMeasUnits_v100.dll 1.0.0.04b 4a ff ccCRC32
ДОНТЕЛ»
* В зависимости от компоновки комплексов и для улучшения совместимости с аппа-
trial-программным обеспечением ЭВМ, в состав ПО комплексов может быть включена одна из
СУБД, перечисленных в таблице 1.
** Выборка сообщения из состава цифровой подписи.
Недопустимое влияние на метрологически значимую часть ПО комплексов через ин-
терфейс пользователя и интерфейс связи отсутствует. ПО комплексов не оказывает влияния
на метрологические характеристики средств измерений, входящих в его состав.
Защита программного обеспечения комплекса от преднамеренных и непреднамерен-
ных изменений соответствует уровню «С» по МИ 3286-2010. Примененные специальные
средства защиты в достаточной мере исключают возможность несанкционированной модифи-
кации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически
значимой части ПО комплекса и измеренных данных.
Лист № 5
всего листов 7
Метрологические и технические характеристики
Основные метрологические характеристики комплексов приведены в таблице 2.
±0,05
±0,05
±0,4
±
(
0,3
+
0,002t
)
Таблица 2
Пределы допускаемой относительной погрешности при приведении объе-
ма газа к стандартным условиям корректором SPi-Ex, %
Пределы допускаемой относительной погрешности преобразования вход-
ных сигналов от счетчиков газа и вычисления объема газа в рабочих усло-
виях корректором SPi-Ex, %
Пределы допускаемой основной относительной погрешности измерения
абсолютного и избыточного давления в диапазоне измерения датчика дав-
ления корректора SPi-Ex, %
Пределы допускаемой абсолютной погрешности измерения температуры
в диапазоне измерения датчика температуры корректора SPi-Ex,
°
С
Примечания
1Диапазоны измерений и пределы допускаемой погрешности измерений количест-
ва и физических параметров энергоресурсов определяются на этапе проектирования измери-
тельной системы, в состав которой входят комплексы и другие средства измерений утвер-
жденных типов.
30 000
Максимальное количество измерительных каналов, реали-
зуемых комплексом в составе измерительной системы
Минимальное время цикла опроса одного контроллера
60 с
Параметры питания:
- напряжение переменного тока, В
- частота, Гц
220 ± 10 %
50 ± 1
Рабочие условия эксплуатации:
- температура окружающего воздуха, ºС
§
центра сбора данных
§
контроллера, корректора
- относительная влажность воздуха, %,
- атмосферное давление, кПа
от плюс 5 до плюс 55
от trial 30 до плюс 50
до 95
от 84,0 до 106,7
Средняя наработка на отказ, ч
70 000
Средний срок службы, лет
10
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским спосо-
бом. Место и способ нанесения знака утверждения типа на средства измерений, входящие в
состав комплекса – в соответствии с требованиями их технической документации.
Лист № 6
всего листов 7
Наименование
Обозначение
Кол-во
Контроллер «Дон-Турбо»
В зависимости
от конфигура-
ции
RU.ТУАС.00002-01 90 01
1 экз.
щее в состав комплекса оборудование
-
Комплектность средства измерений
Комплект поставки комплексов приведен в таблице 3.
Таблица 3
ТУАС.426469.001
ТУАС.426469.001-01
SPi.00.00.000
ТУАС.426477.001
ТУАС.426469.001-02
Корректор объема газа SPi-Ex
Пул модемный
Контроллер центральный «Дон-Турбо»
Программное обеспечение «АПК ДОНТЕЛ»
на носителе данных (CD, DVD)
Руководство оператора АПК «ДОНТЕЛ»
Руководство по эксплуатации
Паспорт
RU.ТУАС.00002-01 34 01
ТУАС.424328.001 РЭ
ТУАС.424328.001 ПС
Эксплуатационная документация на входя-
1 экз.
1 экз.
1 экз.
В зависимости
от конфигура-
ции
Поверка
осуществляется в соответствии с разделом 4 руководства по эксплуатации «Комплексы аппа-
ратно – программные «ДОНТЕЛ». Руководство по эксплуатации ТУАС.424328.001 РЭ », ут-
вержденным ФБУ «Ростовский ЦСМ» 14 ноября 2012 г. Поверка осуществляется поэлементно
для контроллеров Дон-Турбо в соответствии с МИ 2539-99 «ГСИ. Измерительные каналы
контроллеров, измерительно-вычислительных, управляющих, программно-технических ком-
плексов. Методика поверки» и корректоров объема газа SPi-Ex в соответствии с документом
«Корректоры объема газа SPi-Ex SPi.00.00.000 МП Методика поверки».
Основные средства поверки:
Калибратор универсальный Н4-7 в режимах:
- воспроизведения напряжения постоянного тока в диапазоне от 0 до 20 В, пределы
погрешности ± (0,002 % U + 0,00015 Un), %;
- воспроизведения силы постоянного тока в диапазоне от 0 до 20 мА, пределы по-
грешности ± (0,004 % I + 0,0004 % In), %.
Генератор импульсов точной амплитуды Г5-103, период повторения импульсов от
0,1 мкс до 10,0 с, пределы погрешности ± (1·10
-6
Т);
Частотомер электронно-счетный Ч3-63/1 в режиме счета импульсов.
Магазин сопротивления Р 4831 в диапазоне от 0 до 100 кОм, пределы погрешности
± 0,02 %.
Мультиметр В7-64/1 в режиме измерения напряжения постоянного тока в диапазоне
от 2 до 12,5 В, пределы погрешности ± 0,004 %.
Задатчик (калибратор) абсолютного давления или задатчик избыточного давления со-
вместно с барометром, погрешность воспроизведения абсолютного давления в рабочем диапа-
зоне измерений корректора не более ±0,1 %.
Генератор электрических импульсов с частотой до 100 Гц, амплитудой от 3 до 5 В.
Термометр погружной, пределы погрешности ±0,1 °С в диапазоне температур от ми-
нус 20 до плюс 70 °С.
Манометр (датчик) абсолютного или избыточного давления, пределы погрешности в
рабочем диапазоне измерений корректора ±0,1 %.
Термостат, обеспечивающий воспроизведение температур в диапазоне от минус 20 до
плюс 60 °С, погрешность воспроизведения температур не более ±0,5 °С, стабильность под-
держания температуры не хуже ±0,05 °С.
Лист № 7
всего листов 7
Сведения о методиках (методах) измерений
Содержатся в документах:
1Корректор объема газа SPi-Ех. Руководство по эксплуатации SPi.00.00.000 РЭ.
2Контроллер «Дон-Турбо». Руководство по эксплуатации. ТУАС.426469.001 РЭ.
Нормативные и технические документы, устанавливающие требования к комплексам
аппаратно – программным «ДОНТЕЛ»
ТУ 4012-010-70670506-2011 Аппаратно – программный комплекс «ДОНТЕЛ». Техни-
ческие условия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление торговли и товарообменных операций.
Изготовитель
ООО НПО «Турбулентность-ДОН»
346800, Ростовская область, Мясниковский район, с. Чалтырь,
1 км шоссе Ростов-Новошахтинск, стр. № 6/8.
тел./факс: (863) 203-77-80, 203-77-81, e-mail:
Испытательный центр
Государственный центр испытаний средств измерений Федерального бюджетного
учреждения «Государственный региональный центр стандартизации, метрологии и испыта-
ний в Ростовской области» (ГЦИ СИ ФБУ «Ростовский ЦСМ»).
Адрес: 344010, г. Ростов-на-Дону, пр. Соколова, 58.
тел.:(863)264-19-74, 290-44-88, факс: (863)291-08-02, 290-44-88.
e-mail:
Заместитель руководителя
Федерального агентства по
техническому регулированию
и метрологииФ.В. Булыгин
М.п.«___» __________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
