Анализаторы влажности HYGROPHIL H 4230-10, ГРСИ 52827-13
Номер госреестра:
52827-13
Наименование СИ:
Анализаторы влажности
Обозначение типа:
HYGROPHIL H 4230-10
Производитель:
Фирма "Bartec Benke GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.02.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49952
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы влажности HYGROPHIL H 4230-10
Назначение средства измерений
Анализаторы влажности HYGROPHIL H 4230-10 предназначены для измерений
температуры точки росы, объёмной доли влаги и массовой доли влаги газовых сред.
Описание средства измерений
Анализаторы влажности HYGROPHIL H 4230-10 (далее - анализаторы) представляют
собой стационарные приборы непрерывного действия, основанные на психрометрическом
методе измерения температуры точки росы, состоящем в измерении температур «сухого» и
«смоченного» термометров и вычислении значений температуры точки росы анализируемых
газовых сред по психрометрическим уравнениям. Анализаторы выполнены в корпусе из
нержавеющей стали, внутри которого расположены измерительная камера, водный
протектор, насос подачи воды, эжектор и блок электроники. На верхней панели корпуса
анализатора расположен порт, к которому подключается обогреваемый шланг подачи
анализируемого газа. Анализируемый газ подаётся в измерительную камеру, в которой
расположены«сухой»и«смоченный»термометрысопротивленияидатчик
дифференциального давления. На входе в измерительную камеру установлено сопло
Вентури, в котором с помощью датчика дифференциального давления контролируется
перепад давления и вычисляется расход анализируемого газа. «Смоченный» термометр
расположен над поверхностью воды, уровень которой
регулируется
насосом
подачи
воды.
Вода поступает из внешнего резервуара по сигналам водного протектора, представляющим
собой датчик уровня ёмкостного типа. Для поддержания расхода анализируемого газа на
заданном значении, блок электроники по сигналам расхода управляет эжектором,
представляющим собой воздушный насос, который создаёт разрежение на выходе
измерительной камеры. Анализируемый газ выводится из измерительной камеры через порт,
расположенный на нижней панели корпуса анализатора.

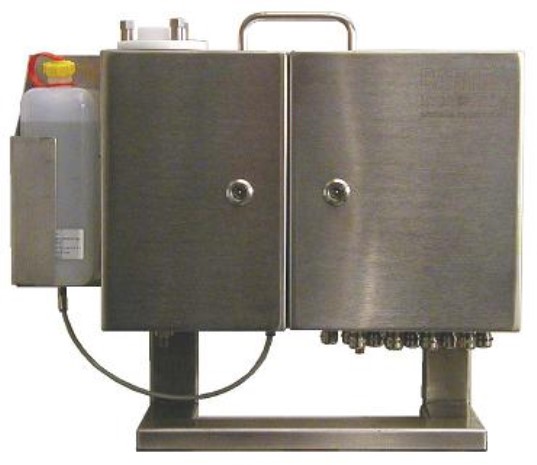

Рисунок 1. Внешний вид анализаторов влажности HYGROPHIL H 4230-10.
Лист № 2
Всего листов 5
Электронный блок анализатора осуществляет управление встроенными устройствами,
сбор и обработку сигналов датчиков температуры и дифференциального давления,
вычисление единиц влажности, передачу аналоговых выходных сигналов, сигнализацию
превышения пороговых значений измеряемых и вычисляемых величин.
MD5
Программное обеспечение
В анализаторах используется встроенное программное обеспечение, выполняющее
функции управления анализатором, сбора и обработки сигналов «сухого» и «смоченного»
термометров, датчика дифференциального давления и датчика уровня воды, вычисления
температуры точки росы и пересчета единиц влажности, управления сигнализацией
превышения пороговых значений измеряемых и вычисляемых величин, вывода на дисплей
результатов измерений и режимов работы, передачи выходных сигналов в цифровом виде.
Версиявстроенногопрограммногообеспеченияотображаетсянадисплее
электронного блока анализаторов влажности HYGROPHIL H 4230-10 при включении.
Влияниепрограммногообеспечениянаметрологическиехарактеристики
анализаторов влажностиHYGROPHILH 4230-10учтенопри нормировании
метрологических характеристик. Защита программного обеспечения от непреднамеренных и
преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Таблица 1. Идентификационные данные программного обеспечения
Наименован
ие програм-
много
обеспе-
чения
Идентификаци-
онное наимено-
вание програм-
много
обеспечения
Номер версии Цифровой идентификатор
(идентификацпрограммного обеспече-
ионный номер) ния (контрольная сумма
программного метрологически значимой
обеспечениячасти ПО)
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
BARTECH4230.hex1.047
7E310B6A3EBD6B335755
7D978C82DCA2
Метрологические и технические характеристики
1. Диапазоны измерений приведены в таблице 2.
Таблица 2
Измеряемая величина
Температура точки росы
Объёмная доля влаги
Массовая доля влаги
Диапазон измерений
от 20 до 100 ºС
от 2 до 100 %
от 15 до 1000 г/кг
2. Пределы допускаемой погрешности приведены в таблице 3
Таблица 3
Измеряемая величинаПределы допускаемой погрешности
Температура точки росы
Объёмная доля влаги
Массовая доля влаги
абсолютной
± 2 ºС
-
±9 г/кг
относительной
-
±2 %
-
3. Диапазоны индикации вычисляемых величин приведены в таблице 4.
Таблица 4
Вычисляемая величина
Диапазон индикации
Массовое отношение влаги
Парциальное давление водяного пара
Дефицит влажности
Энтальпия
от 15 до 1000 г/кг
от 10 до 1000 гПа
от 0 до 1000 гПа
от 35 до 1000 кДж/кг
Разрешение индикации
на дисплее
1 г/кг
1 гПа
1 гПа
1 кДж/кг
Лист № 3
Всего листов 5
Вычисляемая величина
Диапазон индикации
Температура «сухого» термометра
Температура «смоченного» термометра
Абсолютное давление
от 0 до 140 ºС
от 0 до 140 ºС
от 500 до 1500 гПа
Разрешение индикации
на дисплее
0,1 ºС
0,1 ºС
1 гПа
4. Выходные сигналы приведены в таблице 5.
Таблица 5
Выходные сигналы
Аналоговые
0-20 мА, 4-20 мА
Цифровые
Profibus DP
5. Параметры электрического питания:от 90 до 264 В, от 47 до 63 Гц
6. Потребляемая мощность, Вт 30
7. Габаритные размеры (ширина х высота х глубина), мм682х437х190 8. Масса, кг, не
более 12,5 9. Средний срок
службы , лет 8 10. Средняя
наработка на отказ, ч 4800 11. Условия
эксплуатации
11.1 Диапазон температуры анализируемой среды, ºСот 0 до 200
11.2 Диапазон давлений анализируемой среды, кПаот 50 до 150
11.3 Диапазон температуры окружающей среды,
o
С от 5 до 50 11.4
Диапазон относительной влажности при температуре 25
o
С, % от 10 до 90
11.5 Диапазон атмосферного давления, кПаот 80 до 120
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист
Руководства по эксплуатации и на корпус анализатора в виде надписи на закрепленной на
корпусе металлической или пластиковой пластине.
Комплектность средства измерений
Комплект поставки определяется заказом и отражается в паспорте. Основной
комплект поставки анализаторов влажности HYGROPHIL H 4230-10 приведен в таблице 6.
Таблица 6
Наименование
Анализатор в сборе
Количество
1 шт.
Шланг подачи анализируемого газа 4230-1001 шт.
Шланг подачи анализируемого газа 4230-1141 шт.
Резервуар для воды 4230-1231 шт.
Резервуар для воды 4230-1021 шт.
Внешний датчик уровня воды 4230-1031 шт.
Адаптер для шланга 4230-00-0441 шт.
Адаптер для шланга 4230-00-0681 шт.
Адаптер для шланга 4230-00-0461 шт.
Фильтр 4220-1001 шт.
Устройство отбора пробы SP 2000 GF 1501 шт.
Устройство отбора пробы SP 2000H/HC1 шт.
Пробоотборная труба SP2000/SS1 шт.
Пробоотборная труба SP2000/HC1 шт.
Фильтр для сжатого воздуха 4220-301 шт.
Лист № 4
Всего листов 5
Наименование
Фильтр-регулятор B92G-2GK-QT1-RMG
Руководство по эксплуатации
Паспорт
Методика поверки МП-242-1436-2012
Свидетельство о первичной поверке
Количество
1 шт.
1 экз.
1 экз.
1 экз.
1 экз.
Поверка
осуществляетсяпометодикеповеркиМП-242-1436-2012«Анализаторывлажности
HYGROPHIL H 4230-10. Методика поверки», утвержденной ГЦИ СИ ФГУП “ВНИИМ им. Д.
И. Менделеева” «30» октября 2012 г.
Основные средства поверки:
генератор влажного воздуха HygroGen, модификации HygroGen 2, номер Госреестра
32405-11, диапазон воспроизведения относительной влажности от 0 до 100 %, пределы
допускаемой абсолютной погрешности по относительной влажности ±0,5 %, диапазон
воспроизведения температуры от 0 до 60 ºС, пределы допускаемой абсолютной погрешности
по температуре ±0,1 ºС ;
гигрометр Rotronic модификации HygroPalm, номер Госреестра 26379-10, диапазон
измерений относительной влажности от 0 до 100%, СКО случайной составляющей
погрешности измерений относительной влажности не более 0,1 %
климатическая камера Votsch VT7004, диапазон воспроизведения относительной
влажности от 30 до 100%, диапазон воспроизведения температуры от минус 70 до 180 °С,
пределы допускаемого абсолютного значения неравномерности температуры в камере от
±0,5 °С до ±2,0 °С, пределы допускаемого абсолютного значения нестабильности
поддержания температуры в камере от ±0,3 °С до ±1,0 °С.
Сведения о методиках (методах) измерений
Методики измерений приведены в руководствах по эксплуатации на анализаторы
влажности HYGROPHIL H 4230-10.
Нормативныеитехническиедокументы,устанавливающиетребованияк
анализаторам влажности HYGROPHIL H 4230-10
1ГОСТ 8.547-2009 "ГСИ. Государственная поверочная схема для средств измерений
влажности газов".
2Техническая документация изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
выполнение работ по
оценке соответствия промышленной продукции и
продукции других
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Изготовитель
Фирма "BARTEC Componenten und Systeme GmbH Bereich Messtechnik und Sensorik",
Германия. Адрес: D-94239 Gotteszell, Schulstrasse, 30
Тел.: +49(0)9929-301-0, Факс: +49(0)9929-301-112
Заявитель
ООО «БАРТЕК Рус»
Адрес: 111141 г. Москва, 3-й проезд Перова Поля 8, стр. 11,
Тел.: (495) 646-24-10,
Лист № 5
Всего листов 5
эл.почта:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева».
Адрес:190005, Санкт-Петербург, Московский пр., 19.
Тел.: (812) 251-76-01. Факс: (812) 713-01-14,
эл.почта:
, регистрационный номер 30001-10.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В.Булыгин
М.П.«___» _____________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 17829-03 | Электроэнцефалографы-анализаторы | ЭЭГА-21/26 \"Энцефалан-131-03 | ООО НПКФ "Медиком МТД", г.Таганрог | 1 год | Перейти |
| 54241-13 | Анализаторы жидкости | 3200M, 3200P, 3200I, 3200C, 3200D | Фирма "Agilent Technologies (Shanghai) Co. Ltd. ", Китай | 1 год | Перейти |
| 3733-73 | Анализаторы серной кислоты в осадительной ванне вискозных производств | АСВ-2 | П/я Г-4132, г.Барнаул | Нет данных | Перейти |
| 37182-08 | Анализаторы спектра | Agilent N9020A | Фирма "Agilent Technologies", Малайзия | 1 год | Перейти |
| 4918-75 | Анализаторы синильной кислоты | АСК-2 | Нет данных | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
