Номер госреестра:
52826-13
Наименование СИ:
Микровесы
Обозначение типа:
MXA
Производитель:
Фирма "Radwag Wagi Elektroniczne Witold Lewandowski", Польша
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.02.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49951
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Микровесы серии МXA
Назначение средства измерений
Микровесы серии МXA (далее - весы) предназначены для статических измерений массы.
Устройства
Описание средства измерений
Принцип действия весов основан на использовании электромагнитной силовой ком-
пенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия элек-
трического тока, протекающего по обмотке компенсационной катушки, с магнитным полем,
создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической
системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается
электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток,
протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение
механической системы. Компенсационный ток, пропорциональный массе измеряемого груза,
поступает в терминал для последующей обработки и индикации результатов измерений.
Конструктивно весы состоят из весоизмерительного устройства с ветрозащитной вит-
риной и терминала.
Весы выпускаются в модификациях: МХА 2.3Y, MXA 2.3Y.P, МХА 5.3Y, МХА 5.3Y.F,
MXA 11.3Y, MXA 21.3Y, различающихся максимальной и минимальной нагрузками, дейст-
вительной ценой деления и габаритными размерами.
Весы оснащены устройствами, приведенными в таблице 1.
Таблица 1
Ссылка на пункт
ГОСТ Р 53228-2008
Устройство первоначальной установки нуляТ.2.7.2.4
Полуавтоматическое устройство установки нуля
Устройство слежения за нулем
Полуавтоматическое устройство выборки массы тары
Автоматическое устройство юстировки чувствительности
Устройство установки по уровню весов
Вспомогательное показывающее устройство
Датчик движения для бесконтактного управления весами и открытия
витрины
Т.2.7.2.2
Т.2.7.3
Т.2.7.4
4.1.2.5
Т.2.7.1
3.4
-
Весы реализуют следующие функции:
-
функция счета;
-
функция дозирования;
-
функция взвешивания в процентном соотношении;
-
функция определения плотности;
-
функция статистики;
-
функция ввода формулы смеси;
-
отображение - дата\время;
-
подсветка со спящим режимом.
Весы снабжены защищенными интерфейсами (в соответствии с T.2.3.6
ГОСТ Р 53228-2008) RS232, USB.
Для защиты весов от несанкционированной настройки и вмешательства, которые могут
привести к искажению результатов измерений, весы пломбируются поверх винтов стяжки
корпуса контрольной этикеткой изготовителя. В случае вскрытия – контрольная этикетка де-
формируется путем разделения контрольного рисунка; на месте удаления остаётся не смывае-
мый след от этикетки. Для опломбирования пластины с маркировкой используется контроль-
Лист № 2
всего листов 5
ная этикетка, разрушаемая при снятии. Схема пломбирования от несанкционированного дос-
тупа приведена на рисунке 1.
Рисунок 1 - Схема пломбирования от несанкционированного доступа.

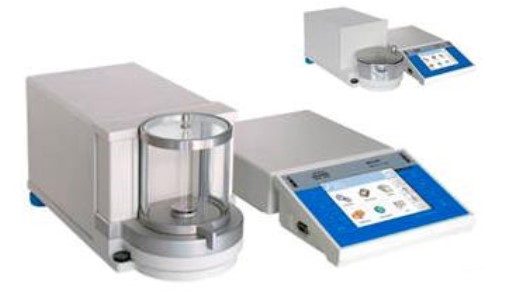

Рисунок 2 – Общий вид весов.

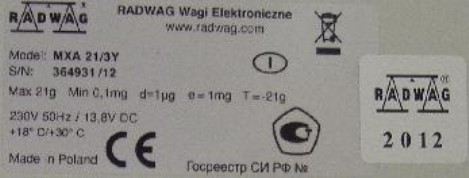

Рисунок 3 –Маркировка весов
Маркировка весов производится на фирменной пластине (Рис. 3):
-
торговая марка изготовителя;
-
класс точности;
-
обозначение типа весов;
-
максимальная нагрузка (Max);
-
минимальная нагрузка (Min);
-
поверочное деление (e);
-
действительная цена деления (d);
-
диапазон устройства выборки массы тары (Т);
Контрольная этикетка
Лист № 3
всего листов 5
-
знак утверждения типа;
-
номер в Госреестре СИ;
-
серийный номер весов;
-
параметры электропитания;
-
предельные значения температуры;
-
знак соответствия требованиям основных директив ЕС.
Наимено-
вание
программ-
ного
обеспечения
Идентифи-
кационное
наименование
программного
обеспечения
Номер версии
(идентифика-
ционный номер)
прог-раммного
обеспечения
Цифровой идентификатор
метрологически значимой
части программного
обеспечения (контрольная
сумма испол-няемого кода)
Программное обеспечение
В весах используется встроенное программное обеспечение (ПО), выполняющее функ-
ции по сбору, передаче, обработке и представлению измерительной информации.
Таблица 2– Идентификационные данные ПО
L
L
от 1.1.2 до 1.1.9
0xF501
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения
CRC-16
Идентификация программы осуществляется путем просмотра номера версии про-
граммногообеспечениявовремяпрохождениятестапослевключения
весов, а также путем просмотра в меню раздела «Информация о системе» на дисплее весов.
Подготовленные к применению весы для защиты от несанкционированного доступа пломби-
руются контрольной этикеткой.
Защита программного обеспечения от непреднамеренных и преднамеренных измене-
ний соответствует уровню «С» по МИ 3286-2010 для весов, оснащенных интерфейсом связи.
Влияние ПО учтено при нормировании метрологических характеристик.
Метрологические и технические характеристики
Метрологические и технические характеристики, включая показатели точности:
1. Класс точности весов по ГОСТ Р 53228-2008 …………………………..специальный
2. Максимальная нагрузка (Max) и минимальная нагрузка (Min), действительная цена
деления (d), поверочное деление (e), число поверочных делений (n), пределы допускаемой по-
грешности весов (mpe) при поверке приведены в таблице 3.
3. Предел допускаемого размаха ………………………………………………….….. |mpe|
4. Диапазон устройства выборки массы тары, кг…………………….………..от 0 до
Max
5. Диапазон устройства первоначальной установки нуля не превышает……. 20 % Мах
6. Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за
нулем не превышает……….……………………………………..………………………..4 % Мах
7. Условия эксплуатации:
- предельные значения температуры (T
min
, T
max
), ºС………….…………....+18, + 30
- относительная влажность воздуха (без конденсации), %……..……....от 45 до 65
Таблица 3
Обозначение
Интервалы
взвешивания
От 0,001 г до 5 г вкл
± 0,5
Max, гMin, гd, мге, мгn
20,0010,0001120000
20,0010,00112000
От 0,001 г до 2 г вкл
От 0,001 г до 2 г вкл
Пределы
допускаемой
погрешности при
поверке, мг
± 0,5
± 0,5
50,0010,00115000
МXA 2.3Y
МXA 2.3Y.P
МXA 5.3Y,
МXA 5.3Y.F
МXA 11.3Y
МXA 21.3Y
11 0,001 0,001 1 11000
21 0,001 0,001 1 21000
От 0,001 г до 11 г вкл.
От 0,001 г до 21 г вкл.
± 0,5
± 0,5
Лист № 4
всего листов 5
Обозначение
370 х 173 х 173 / 360 x 208 x 74
10,2
8. Потребляемая мощность,
В·А
, не trial…………………………………...…………..15 9.
Параметры электропитания:
1) электропитание от сети переменного тока (через адаптер):
- напряжением, В. ……….…………………………………….…………….230 ± 23 -
частотой, Гц.……………………………………………………………….….50 ± 1
10. Значения массы и размеров весов для различных модификаций приведены в
таблице4
11. Вероятность безотказной работы за 2000 ч………………………………………..0,95
12. Средний срок службы весов, лет…………………………..…………………..…........10
Таблица 4
Габаритныеразмерывесоизмерительного уст-
ройства и терминала (длина, ширина, высота),
неболее, мм
Массавесов, кг
МXA 2.3Y
МXA 2.3Y.P
МXA 5.3Y
МXA 5.3Y.F
МXA 11.3Y
МXA 21.3Y
Габаритныеразмеры
чашкивесов, мм
(диаметр)
16
16
26
100
26
26
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист Руково-
дства по эксплуатации и фотохимическим способом на фирменную пластину, закрепляемую
на корпусе весов.
Комплектность средства измерений
НаименованиеКол-во
Весы в сборе 1 шт.
Сетевой адаптер 1 шт.
Чашка весов 1 шт.
Ограничительное кольцо 1 шт.
Руководство по эксплуатации 1 экз.
Поверка
осуществляетсявсоответствиесприложениемН«Методикаповеркивесов»
ГОСТ Р 53228-2008 и разделом «Поверка» документов: «Микровесы серии МXA. Руково-
дство по эксплуатации».
Основные средства поверки: эталонные гири 1-го разряда в соответствии с ГОСТ 8.021-2005.
Сведения о методиках (методах) измерений
приведены в документе «Микровесы серии МXA. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к микровесам
серии МXA
1. ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и
технические требования. Испытания.
2. ГОСТ 8.021-2005 ГСИ. Государственная
поверочная схема для средств измерений
массы.
3. Техническая документация изготовителя.
Лист № 5
всего листов 5
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
осуществление ветеринарной деятельности; работы по оценке соответствия промышленной
продукции и продукции других видов, а также иных объектов, установленным законодатель-
ством Российской Федерации обязательным требованиям; мероприятия государственного
контроля (надзора).
Изготовитель
Фирма «RADWAG WAGI ELEKTRONICZE Witold Lewandowski», Польша
Адрес: ul. Bracka, 28 26-600 Radom, Poland
Заявитель
ООО «РАДВАГ СПб»
Адрес: 192007, г. Санкт-Петербург, ул. Тамбовская, д. 8-Б, А/Я - 154
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Регистрационный номер 30001-10
Адрес: Санкт-Петербург, 190005, Московский пр., 19,
тел: +7 812 251-7601, + 7 812 327-5835, факс: +7 812 713-0114,
е-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ. В. Булыгин
М.П.«_____»_____________2013 г.
