Установки поверочные средств измерений напряженности магнитного поля промышленной частоты П1-26, ГРСИ 52798-13
Номер госреестра:
52798-13
Наименование СИ:
Установки поверочные средств измерений напряженности магнитного поля промышленной частоты
Обозначение типа:
П1-26
Производитель:
ЗАО "НПП "Циклон-Прибор", г.Фрязино
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 7 шт. с зав.№ 01 … 07
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49984
об утверждении типа средств измерений
лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки поверочные средств измерений напряженности магнитного
поля промышленной частоты П1-26
Назначение средства измерений
Установкиповерочныесредствизмеренийнапряженностимагнитногополя
промышленной частоты П1-26 (далее − установка) предназначены для воспроизведения
однородного магнитного поля промышленной частоты 50 Гц в диапазоне от 0,1 до 2000 А/м.
Описание средства измерений
Принцип действия установки основан на возбуждении однородного магнитного поля в
пространстве между двумя плоскопараллельными кольцевыми катушками, расположенными на
одной оси на расстоянии, равном их радиусу (кольца Гельмгольца). Вектор напряженности
магнитного поля в кольцах Гельмгольца перпендикулярен их плоскостям, что позволяет
получать однородное магнитное поле необходимой напряженности, задаваемой величиной
тока, протекающего через катушки.
Установка состоит из рабочего стола с защитным ограждением, многовитковых колец
Гельмгольца, блока конденсаторов, управляемого генератора переменного тока промышленной
частоты 50Гц (далее − УГПТ) и компаратора магнитного поля.
Конструктивно рабочий стол установки выполнен в виде шестиугольного каркаса,
состоящегоиз электрически изолированных вертикальных стоек и горизонтальных
перекладин, выполненных из алюминиевого сплава, пяти диэлектрических немагнитных
панелей, ограждающих рабочее пространство установки, диэлектрической немагнитной
столешницы, закрепленной на горизонтальных перекладинах в центре каркаса. Размер каркаса
выбран таким, что при величине напряженности поля в центре рабочей зоны колец Гельмгольца
равной 2000 А/м напряженность поля за периметром каркаса не превышает уровня 80 А/м.
На верхней плоскости столешницы установлены кольца Гельмгольца, фиксатор антенн
поверяемых приборов (Рисунок 1). На нижней плоскости столешницы закреплен блок
конденсаторов (Рисунок 2).
УГПТ выполнен в виде отдельного блока и размещается на расстоянии до 2 м от
рабочей зоны установки.
Кольца Гельмгольца, являющиеся полеобразующим элементом установки, выполнены
в виде двух горизонтально расположенных и электрически последовательно соединенных
плоскопараллельных катушек. Катушки закреплены при помощи трех вертикальных стоек.
УГПТ, блок конденсаторов и кольца Гельмгольца соединены последовательно при
помощи разъемов и образуют резонансный контур с частотой резонанса 50 Гц.
Протекающий в цепи колец Гельмгольца ток измеряется при помощи встроенного в
УГПТ измерительного преобразователя. Воспроизводимое установкой значение напряженности
магнитного поля, определяемое по измеренному значению тока, отображается на индикаторе
УГПТ.
Компаратор магнитного поля П3-60ПМ/1 конструктивно состоит из блока измерения и
индикации и съемной антенны.
Для дистанционного наблюдения за показаниями поверяемых приборов или
компаратора магнитного поля П3-60ПМ/1 установка снабжена поворотной подвижной штангой
для закрепления WEB – камеры.
Элементы установки, влияющие на метрологические характеристики, защищены от
несанкционированного доступа при помощи пломбирования (Рисунок 3) и лакокрасочного
покрытия
.

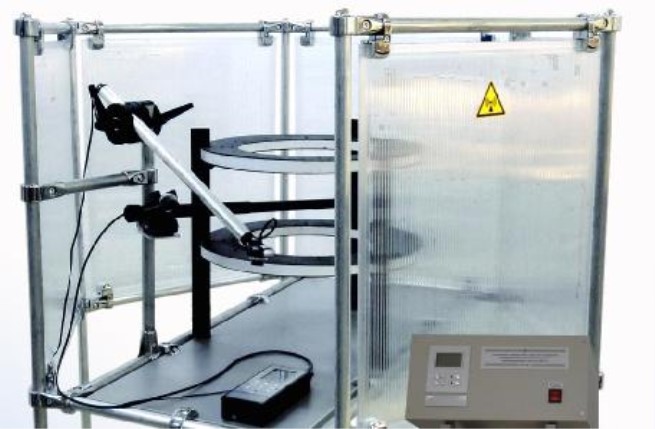

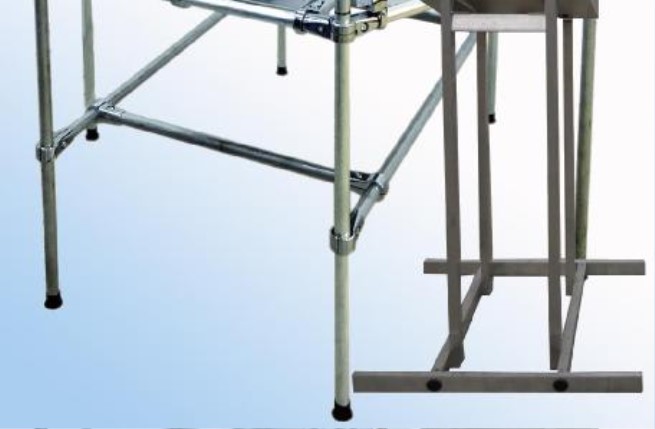

Рисунок 1 – Общий вид установки поверочной средств измерений
напряженности магнитного поля промышленной частоты П1-26
лист № 2
всего листов 4
Кольца Гельмгольца
Каркас установки
Диэлектрические панели
Управляемый генератор
переменного тока
Компаратор П3-60ПМ/1
Фиксатор антенн
Столешница
Штанга Web - камеры
Места
пломбирования
УГПТ
Рисунок 2 – Блок конденсаторовРисунок 3 – Места пломбирования
лист № 3
всего листов 4
Метрологические и технические характеристики
Диапазон воспроизводимых значений напряженности магнитного поля, А/мот 0,1 до 2000.
Частота воспроизводимого магнитного поля, Гц 50 ± 0,5.
Пределы допускаемой относительной погрешности
воспроизведения напряженности магнитного поля, %± 5.
Потребляемая установкой мощность, В·А, не более 700.
Габаритные размеры установки, мм, не более
– диаметр 1310;
– высота 1380.
Масса установки, кг, не более60.
Рабочие условия эксплуатации:
− температура окружающего воздуха,
°
Сот 10 до 35;
− относительная влажность окружающего воздуха при 25
°
С, %, не более 80;
− атмосферное давление, кПа (мм рт.ст.) от 84 до 106,7 (от 630 до 800);
− напряжение питающей сети, В 220 ± 4,4;
− частота питающей сети, Гц 50
±
0,5.
Знак утверждения типа
Знак утверждения типа наносится на планки фирменные, установленные на блоке
УГПТ и стойке колец Гельмгольца методом литографии и на титульный лист паспорта
ЦКЛМ.411723.005 ПС типографским способом.
Комплектность средства измерений
Наименование
Кольца Гельмгольца
УГПТ
Блок конденсаторов
Компаратор П3-60ПМ/1
Рабочий стол с защитным ограждением
Паспорт
Методика поверки
Обозначение
ЦКЛМ.411529.004
ЦКЛМ.418114.001
ЦКЛМ.418114.002
ЦКЛМ. 411173.001
ЦКЛМ. 411918.001
ЦКЛМ. 411723.005.ПС
ЦКЛМ. 411723.005.МП
Количество
1
1
1
1
1
1
1
Поверка
Осуществляется в соответствии с документом «Установка поверочная средств
измерений напряженности магнитного поля промышленной частоты П1-26. Методика
поверки».ЦКЛМ.411723.005МП»,утвержденнымруководителемГЦИСИФГУП
«ВНИИФТРИ» в 2012 г.
Основные средства поверки:
Тип
Компаратор
магнитного поля
КМП-1
38935–08
Мультиметр
34410А
16500–77
Генератор
магнитного поля
ГМПКГ-2
Наименование
средства поверки
Регистрационный
номер
Изсостава
рабочего эталона
РЭНМП-05Г/10М
Метрологические
характеристики
Диапазончастот40-60Гц,
постоянная измерительной катушки
10м
2
,пределыдопускаемой
относительнойпогрешности
постоянной катушки ± 0,7 %.
Диапазон частот 40-60 Гц, диапазон
измерения переменного напряжения
5 мВ – 10 В, пределы допускаемой
относительнойпогрешности
измерения напряжения ± 1 %.
Диапазон частот 40-60 Гц, диапазон
генерации магнитного поля от 0,1
до 2000 А/м
лист № 4
всего листов 4
Сведения о методиках (методах) измерений
«Установка поверочная средств измерений напряженности магнитного поля
промышленной частоты П1-26. Паспорт». ЦКЛМ.411723.005 ПС.
Нормативные документы, устанавливающие требования к
установкам поверочным средств измерений напряженности магнитного поля промышленной
частоты П1-26
1 ГОСТ Р 51070-97 «Измерители напряженности электрического и магнитного полей.
Общие технические требования и методы испытаний».
2 ГОСТ 8.030-91 «ГСИ. Государственный первичный эталон и Государственная
поверочная схема для средств измерений магнитной индукции постоянного поля в диапазоне
1
×
10
-12
¸
5
×
10
-2
Тл, постоянного магнитного потока, магнитной индукции и магнитного момента
в интервале частот 0
¸
20000 Гц».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ и услуг по обеспечению единства измерений.
Изготовитель
Закрытое акционерное общество «Научно-производственное предприятие «Циклон-
Прибор» (ЗАО «НПП «Циклон-Прибор»).
Адрес: 141190, г.Фрязино Московской обл., Заводской проезд, д.4.
Тел.: (495)972-02-51, Факс: (496)565-86-55,
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «ВНИИФТРИ».
Адрес: 141750, Московская обл., Солнечногорский район, п/о Менделеево.
Телефон/факс: (495) 744 81 12. E-mail:
.
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИФТРИ» действителен до 01.11.2013 г,
Госреестр № 30002-08 от 04.12.2008г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»____________2013 г.
