Номер госреестра:
52536-13
Наименование СИ:
Трансформаторы тока
Обозначение типа:
TOR
Производитель:
Фирма "REVALCO s.r.l.", Италия
Межповерочный интервал:
6 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.01.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49633
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока серии TOR
Назначение средства измерений
Трансформаторы тока серии TOR предназначены для измерения силы переменного тока
и соединения с реле утечки на землю.
Описание средства измерений
Трансформаторы тока серии TOR (далее – трансформаторы) в зависимости от принципа
конструкции являются шинными или кабельными (которые составляют первичную обмотку).
Они состоят из кольцевого магнитопровода с вторичной обмоткой, заключенные в пласт-
массовый изолирующий корпус.
Вторичные клеммы соединены в клеммной коробке с контактами, которые позволяют осу-
ществлять подключение к внешней измерительной цепи, которая соединена с реле утечки на зем-
лю. Эта клеммная коробка имеет пломбируемую изолирующую крышку.
Принцип действия трансформаторов основывается на принципе электромагнитной индук-
ции. Трансформатор используется для измерения силы переменного тока (ток утечки), возни-
кающей по причине аварии в лини электропередачи и его отправки на контроллер (реле утечки
на землю), которое обеспечивает разъединение цепи, прекращая подачу электрической энергии
при установленной опасной ситуации.
Трансформаторы тока серии TOR изготавливаются в следующих модификациях: TOR3;
TOR6; TOR8; TOR 11; TORA 11; TOR 16; TOR 21; TORA 21; TOR 1D; TOR 30; TOR 15; TOR
1528; TOR 1735

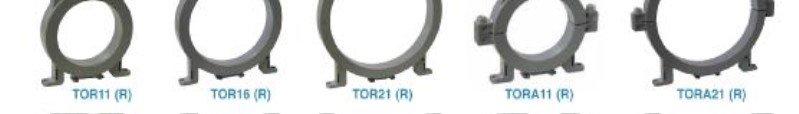

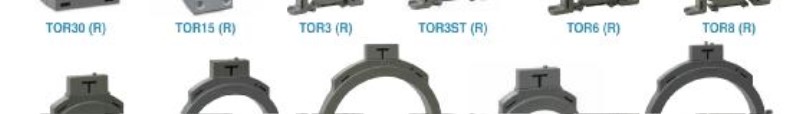

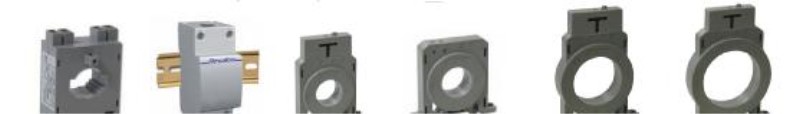

Рисунок 1 – Фотографии общего вида трансформаторов тока серии TOR
Лист №2
Всего листов 4
Метрологические и технические характеристики
Основные метрологические и технические характеристики трансформаторов тока серии
TOR представлены в таблице 1 – таблице 3.
Таблица 1 – Основные метрологические и технические характеристики трансформаторов тока
серии TOR (модификации:TOR3; TOR6; TOR8; TOR 11; TORA 11; TOR 16)
TOR3 TOR 6
1 1
TOR 8 TOR11
1 1
TORA 11TOR 16
1 1
до 50до 50
до 50до 50
до 50до 50
0,10,1
0,10,1
0,10,1
0,10,1
0,10,1
0,10,1
0,660,66
0,660,66
0,660,66
0,720,72
0,720,72
0,720,72
50; 6050; 60
50; 6050; 60
50; 6050; 60
Модификация
Класс точности
Номинальный пер-
вичный ток I
1ном.
, А
Номинальный вто-
ричный ток I
2ном.
, А
Номинальные вто-
ричные нагрузки
S
ном.
, В∙А
Номинальное на-
пряжение U
ном.
, кВ
Наибольшее рабочее
напряжение, кВ
Номинальная часто-
та f
ном.
, Гц
Высота, мм
Длина, мм
Ширина, мм
Масса, не более, кг
118 143
104 117
27 27
0,17 0,22
163 198
125 155
27 32
0,29 0,45
198 248
155 197
32 32
0,75 0,65
Диапазон рабочих
температур, °С
от минус20 от минус20 от минус20 от минус20 от минус20 от минус20
до 50 до 50 до 50 до 50 до 50 до 50
808080
808080
Максимальная отно-
сительная влаж-
ность, %
Средняя наработка
до отказа, ч
100000100000100000
100000100000100000
Таблица 2 – Основные метрологические и технические характеристики трансформаторов тока
серии TOR (модификации: TOR 21; TORA 21; TOR 1D; TOR 30; TOR 15)
TOR 21 TORA 21 TOR 1D TOR 30 TOR 15
1 1 1 1 1
до 50до 50до 50до 50до 50
0,10,10,10,10,1
0,10,10,10,10,1
0,660,660,660,660,66
0,720,720,720,720,72
50; 6050; 6050; 6050; 6050; 60
Модификация
Класс точности
Номинальный первич-
ный ток I
1ном.
, А
Номинальный вторич-
ный ток I
2ном.
, А
Номинальные вторич-
ные нагрузки S
ном.
, В∙А
Номинальное напря-
жение U
ном.
, кВ
Наибольшее рабочее
напряжение, кВ
Номинальная частота
f
ном.
, Гц
Высота, мм
Длина, мм
Ширина, мм
298 298 65 65 85
227 227 52 52 35
32 32 27 27 27
Лист №3
Всего листов 4
80
80
80
80
80
100000
100000
100000
100000
100000
TOR 21
0,75
от минус 20
до 50
TORA 21
1,20
от минус 20
до 50
TOR 1D
0,30
от минус 20
до 50
TOR 30
0,30
от минус 20
до 50
TOR 15
0,20
от минус 20
до 50
Окончание таблицы 2
Модификация
Масса, не более, кг
Диапазон рабочих тем-
ператур, °С
Максимальная относи-
тельная влажность, %
Средняя наработка до
отказа, ч
до 50
до 50
0,1
0,1
0,1
0,1
0,66
0,66
0,72
0,72
50; 60
50; 60
от минус 20 до 50
от минус 20 до 50
80
80
100000
100000
Таблица 3 – Основные метрологические и технические характеристики трансформаторов тока
серии TOR (модификации: TOR 1528; TOR 1735)
TOR 1528
1
TOR 1735
1
233
404
28
0,8
270
475
28
1,2
Модификация
Класс точности
Номинальный первич-
ный ток I
1ном.
, А
Номинальный вторич-
ный ток I
2ном.
, А
Номинальные вторич-
ные нагрузки S
ном.
, В∙А
Номинальное напряже-
ние U
ном.
, кВ
Наибольшее рабочее
напряжение, кВ
Номинальная частота
f
ном.
, Гц
Высота, мм
Длина, мм
Ширина, мм
Масса, не более, кг
Диапазон рабочих тем-
ператур, °С
Максимальная отно-
сительная влажность,
%
Средняя наработка до
отказа, ч
Знак утверждения типа
Знак утверждения типа наносят на титульный лист паспорта и руководства по эксплуа-
тации типографским способом и на табличку технических данных трансформатора методом
трафаретной печати.
Комплектность средства измерений
В комплект поставки входят:
– трансформатор тока серии TOR1 шт.
– паспорт1 экз.
– руководство по эксплуатации (на партию в один адрес)1 экз.
Лист №4
Всего листов 4
Поверка
трансформаторов тока trial TOR осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформато-ры
тока. Методика поверки».
Сведения о методиках (методах) измерений
Методы измерений с помощью трансформаторов тока серии TOR указаны в документе
«Трансформаторы тока серии TOR. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к трансформато-
рам тока серии TOR
1.ГОСТ 7746-2001 «ГСИ. Трансформаторы тока. Общие технические условия».
2.ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
3.Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции дру-
гих
видов, а также иных объектов установленным законодательством Российской Федерации
обязательным требованиям.
Изготовитель
Фирма «REVALCO s.r.l.», Италия,
Via Giorgio Stephenson, 90 20157 Milano.
Е-mail:
Заявитель
Общество с ограниченной ответственностью «Юнисерт»
(
ООО «Юнисерт»), г. Москва.
Адрес: 115419 г. Москва, ул. Орджоникидзе 11, стр. 3, офис 19.
Тел.: 8(495) 510-27-51.
Испытательный центр
ГЦИСИФБУ «Ростест-Москва»
117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00;
Аттестат аккредитации № 30010-10 от 15.03.2010
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»_____________2013 г.
