Стандарты частоты и времени водородные Ч1-1003М, ГРСИ 52494-13
Номер госреестра:
52494-13
Наименование СИ:
Стандарты частоты и времени водородные
Обозначение типа:
Ч1-1003М
Производитель:
ЗАО "Время-Ч", г.Нижний Новгород
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.12.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49612
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Стандарты частоты и времени водородные Ч1-1003М
Назначение средства измерений
Стандарты частоты и времени водородные Ч1-1003М (далее - стандарты) предназначе-
ны для воспроизведения высокостабильных спектрально чистых синусоидальных сигналов
частотой 5, 10 и 100 МГц а также импульсного сигнала частотой 1 Гц.
Описание средства измерений
Конструктивно стандарты состоят из квантового водородного генератора, блока авто-
матической подстройки частоты (АПЧ), калибратора частотного и местного управляющего
терминала размещенных в металлическом шкафу.
Принцип действия стандартов основан на фазовой синхронизации сигнала внутреннего
кварцевого генератора по сигналу, воспроизводимому квантовым водородным генератором.
при этом нестабильность резонансной частоты сверхвысокочастотного (СВЧ) резонатора кван-
тового водородного генератора, определяющая нестабильность частоты стандартов на длитель-
ных интервалах времени измерений (более 1 суток), устраняется путем автоматической на-
стройки частоты резонатора на вершину спектральной линии излучения атомов водорода.
Блок АПЧ обеспечивает формирование выходных сигналов стандартов с помощью фа-
зовой автоподстройки частоты (ФАПЧ) кварцевого генератора 5 МГц по сигналу квантового
водородного генератора. Кроме того, блок АПЧ содержит узлы системы автономной настрой-
ки резонатора (АНР), которая использует метод модуляции частоты резонатора. Частота резо-
натора квантового водородного генератора модулируется переключением напряжения на ва-
рикапе, что приводит к появлению амплитудной модуляции в сигнале генерации квантового
водородного генератора при расстройке резонатора. Суть метода состоит
в
том, что сигнал
ошибки, несущий информацию о расстройке резонатора выявляется при синхронном детекти-
ровании преобразованного сигнала квантового водородного генератора, а опорным является
сигнал модуляции (прямоугольной формы) частоты резонатора.
В стандарте имеется система самодиагностики с выводом информации о рабочих пара-
метрах.

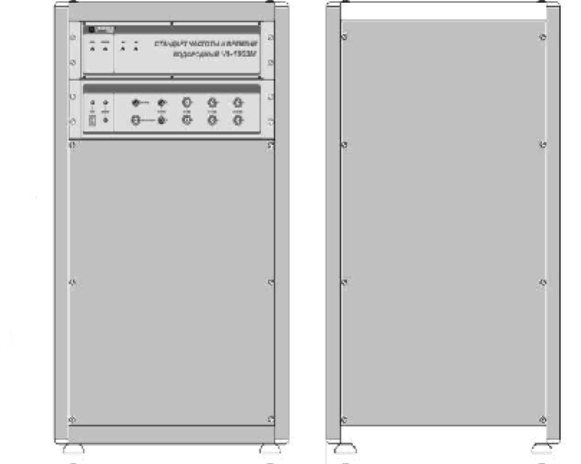

Внешний вид лицевой панели и задней стенки стандартов приведен на рисунке 1.
Рисунок 1
Место нане-
сения на-
клейки «Знак
утверждения
типа»
Места оп-
ломбиро-
вания от
несанк-
циониро-
ванного
доступа
Лист № 2
всего листов 5
Наименование ПО
Setup.exe
20.5
1A0306BC
CRC32
Программное обеспечение
Метрологически значимую часть программного обеспечения (ПО) стандартов состав-
ляет программный продукт «Программа управления стандартом частоты и времени водород-
ным Ч1-1003М RU.ЯКУР.00026-01. Инсталляционный пакет Сервер и Менеджер».
Идентификационные данные (признаки) метрологически значимой части ПО приве-
дены в таблице 1.
Таблица 1
Идентифи-
кационное
наименова-
ние ПО
Номер версии
(идентифика-
ционный но-
мер) ПО
Цифровой иденти-
фикатор ПО (кон-
трольная сумма ис-
полняемого кода)
Алгоритм
вычисления
идентифи-
катора ПО
Программа управления стан-
дартом частоты и
времени водородным
Ч1-1003М RU.ЯКУР.00026-01.
Инсталляционный пакет
Сервер и Менеджер
Метрологически значимая часть ПО стандартов частоты и времени водородных Ч1-
1003М и измеренные данные достаточно защищены с помощью специальных средств защиты
от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и
преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики
Наименование параметра или характеристики
Номинальные значения частоты выходного сигнала, Гц
2,0·10
–13
3,0·10
–14
Метрологические и технические характеристики стандартов приведены в таблице 2.
Таблица 2
Значение
характеристики
1; 5·10
6
;
1·10
7
; 1·10
8
Значениенапряжениявыходныхсигналовчастотами5;10;
100 МГц на нагрузке (50 ± 3) Ом, Вот 0,8 до 1,2
положительная
1
от 2,5 до 5,0
3
от 10 до 20
Параметры импульсного сигнала шкалы времени
-полярность импульсов
-период следования импульсов, с
-амплитуда импульсов на нагрузке 50 Ом, В
-длительность фронта, нс, не более
-длительность импульса, мкс
Спектральная плотность мощности фазовых шумов, дБ/Гц, не более:
- на частоте 10 Гц
- на частоте 100 Гц -
на частотах 1 кГц -
на частотах 10 кГц
минус 130
минус 140
минус 150
минус 150
Уровень гармонических составляющих в спектре выходного сигнала
5 МГц, дБ, не болееминус 30
100
Уровень негармонических составляющих (в диапазоне отстроек от несу-
щей 10 Гц – 10 кГц), дБ, не более
Среднее квадратическое относительное двухвыборочное отклонение час-
тоты выходного сигнала 5 МГц, при полосе пропускания 3 Гц, не более:
- для интервала времени измерений 1 с
- для интервала времени измерений 10 с
Лист № 3
всего листов 5
Наименование параметра или характеристики
7,0·10
–15
2,0·10
–15
1,0·10
–15
± 1,0·10
–15
± 3,0·10
–15
± 3,0·10
–13
± 1
×
10
−12
± 1·10
−13
± 50
± 5,0·10
–14
1,5·10
–13
2,0·10
–14
2,5·10
–15
Значение
характеристики
± 1,0·10
–14
от минус 1,0·10
–10
до 1,0·10
–10
10
5·10
6
; 1·10
7
; 1·10
8
1010
´
550
´
550
Среднее квадратическое относительное двухвыборочное отклонение час-
тоты выходного сигнала 5 МГц, при полосе пропускания 3 или 10 Гц, не
более:
- для интервала времени измерений 100 с*
- для интервала времени измерений 1 ч*
- для интервала времени измерений 1 сут.*
* – значения среднего квадратического относительного двухвыборочного
отклонения частоты выходного сигнала 5 МГц гарантируются при изме-
нении температуры окружающей среды в пределах ± 1,0 °С в рабочем
диапазоне температур со скоростью не более 1 ºС/час
Пределы допускаемого среднего относительного изменения частоты за
интервал времени измерений 1 сутки в режиме хранения
Пределы допускаемой дополнительной относительной погрешности по
частоте при изменении температуры окружающий среды на 1 °С в диапа-
зоне рабочих температур
Пределы допускаемой основной относительной погрешности по частоте в
режиме хранения при выпуске из производства
Пределы допускаемой относительной погрешности по частоте на межпо-
верочном интервале
Пределы допускаемой относительной погрешности по частоте выходных
сигналов в режиме слежения за навигационными космическими аппара-
тами (НКА) ГЛОНАСС/GPS на интервале времени 10 суток
Пределы допускаемой дополнительной относительной погрешности по
частоте при изменении внешнего магнитного поля на 1 Эрстед
Пределы допускаемой абсолютной погрешности воспроизведения шкалы
времени относительно UTC (SU) в режиме слежения за НКА ГЛО-
НАСС/GPS (при соответствующей погрешности НКА ГЛОНАСС/GPS),
нс, не более
Пределы допускаемой относительной погрешности воспроизведения час-
тоты от включения к включению
Диапазон коррекции частоты при разрешающей способности коррекции
частоты
±
1,0·10
–16
Время установления рабочего режима, сут., не более
Номинальные значения частот, измеряемых компаратором, встроенным в
стандарт частоты и времени, Гц
Среднее квадратическое относительное двухвыборочное отклонение ре-
зультата измерений частоты, вносимое компаратором, встроенным в стан-
дарт частоты и времени, в полосе пропускания компаратора 10 Гц, при
изменении температуры окружающего воздуха в пределах ± 1,0 °С в
рабочем диапазоне температур, не более:
- для интервала времени измерений 1 с
- для интервала времени измерений 10 с
- для интервала времени измерений 100 с
Габаритные размеры (высота
´
ширина
´
глубина), мм, не более
Масса, кг, не более
- стандарта частоты и времени Ч1-1003М
- стандарта частоты и времени Ч1-1003М в транспортной таре
Напряжение питания от сети переменного тока, В
Напряжение питания от сети постоянного тока, В
85
190
от 198 до 242
от 22 до 30
Лист № 4
всего листов 5
Наименование параметра или характеристики
Значение
характеристики
мощность
отсетипитания
мощность
отсетипитания
Потребляемая
ВА, не более
Потребляемая
Вт, не более
переменноготока,
150
постоянноготока,
120
Рабочие условия эксплуатации:
температура окружающего воздуха,
°
С
- атмосферное давление, кПа
- относительная влажность при температуре воздуха 30
°
С,
%
от 15 до 30
от 84 до 106
до 90
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руко-
водства по эксплуатации ЯКУР.4111741.030 РЭ и на лицевую панель стандарта методом на-
клейки.
Комплектность средства измерений
Комплект поставки включает:
-стандарт частоты и времени водородный Ч1-1003М – 1 шт.;
-комплект ЗИП – 1 шт.;
-руководство по эксплуатации – 1 шт.
Поверка
осуществляется в соответствии с приложением В «Методика поверки» к Руководству по экс-
плуатацииЯКУР.411141.030РЭ2,утвержденнымруководителемГЦИСИФГУП
«ВНИИФТРИ» в апреле 2012 г.
Основные средства поверки:
- частотомер универсальный CNT-90 (Регистрационный № 41567-09), диапазон изме-
рений частоты синусоидального сигнала от 0,01 Гц до 300 МГц, пределы допускаемой отно-
сительной погрешности по частоте внутреннего опорного генератора за интервал между по-
верками ± 1,5·10
–8
;
-анализатор фазовых шумов TSC-5120A (Регистрационный № 30822-05), диапазон
измеряемых частот от 1 до 30 МГц, спектральная плотность мощности собственных фазовых
шумов (для 10 МГц) при отстройке на 1 Гц не более минус 145 дБ/Гц;
-анализатор спектра Agilent E4411B (Регистрационный № 23670-08), диапазон ра-
бочих частот от 9 кГц до 1,5 ГГц, пределы допускаемой основной абсолютной погрешности
измерений уровня ± 1,1 дБ;
-государственный первичный эталон единиц времени, частоты и национальной
шкалы времени ГЭТ1–98, диапазон воспроизводимых интервалов времени от 1∙10
–10
до 10
5
с;
диапазон воспроизводимых частот от 1 до 10
14
Гц; средняя квадратическая относительная по-
грешность воспроизведения единиц S
0
< 1∙10
–14
; неисключенная систематическая погреш-
ность воспроизведения единиц
Q
0
< 5∙10
–14
; нестабильность единиц
n
0
≤ 5∙10
–15
.
- компаратор частотный Ч7-318 (Регистрационный № 40928-09), номинальные значе-
ния частоты входных измеряемых сигналов 5, 10, 100 МГц, среднее квадратическое относи-
тельное двухвыборочное отклонение результата измерений частоты, для интервала времени
измерений 1 ч при полосе пропускания компаратора 3 Гц не trial 5·10
–16
;
-осциллограф универсальный двухканальный широкополосный С1-97 (Регистраци-
онный № 7464-79), полоса пропускания от 0 до 350 МГц, предел допускаемой относительной
погрешности коэффициента отклонения 3 %;
-милливольтметр В3-52/1 (Регистрационный № 6494-78), диапазон измеряемых на-
пряжений от 1 мВ до 300 В, пределы допускаемой основной погрешности измерений напря-
жения ± 2 %;
Лист № 5
всего листов 5
-вольтметр В7-40\1 (Регистрационный № 39057-08), диапазон измерений напряже-
ния переменного тока от 10 мкВ до 1000 В, пределы допускаемой основной относительной
погрешности измерений напряжения переменного тока ± (0,05-0,1) %.
Сведения о методиках (методах) измерений
«Стандарт частоты и времени водородный Ч1-1003М. Руководство по эксплуатации
ЯКУР.411141.030 РЭ».
Нормативные и технические документы, устанавливающие требования к стандартам
частоты и времени водородным Ч1-1003М
ГОСТ 8.129–99 «ГСИ. Государственная поверочная схема для средств измерений
времени и частоты».
«Стандарт частоты и времени водородный Ч1-1003М. Технические условия.
ЯКУР.411141.030 ТУ».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
В качестве рабочего эталона единиц времени и частоты при осуществлении поверок
и калибровок средств измерений времени и частоты, в том числе при осуществлении
деятельности в области обороны и безопасности государства.
Изготовитель
Закрытое акционерное общество «ВРЕМЯ-Ч» (ЗАО «ВРЕМЯ-Ч»)
Юридический адрес: 603105, г. Нижний Новгород, ул. Ошарская, д. 67
Почтовый адрес: 603105, г. Нижний Новгород, ул. Ошарская, д. 67
Телефон: (831) 421-02-94
Факс: (831) 421-02-94
Испытательный центр
Государственный центр испытаний средств измерений Федерального государствен-
ного унитарного предприятия «Всероссийский научно-исследовательский институт физико-
технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское посе-
ление Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail:
Аттестат аккредитации государственного центра испытаний средств измерений
№ 30002-08 от 04.12.2008 г., действителен до 01.11.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В.Булыгин
М.П.«____» _______________2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 53046-13 | Установки измерительные для проведения испытаний напряжением сверхнизкой частоты | СНЧ | ООО "Харьковэнергоприбор", Украина, г.Харьков | 2 года | Перейти |
| 6542-78 | Измерители частоты собственных колебаний абразивных изделий | Звук-107 | ОАО "Абразивы и шлифование" (ОАО "ВНИИАШ"), г.С.-Петербург | Нет данных | Перейти |
| 47325-11 | Измерители мощности и частоты | ИМЧ-01 | ООО НПФ "Пульс", г.Ростов-на-Дону | 1 год | Перейти |
| 11969-89 | Измерители частоты вращения насоса роликового | НР | ОАО "Красногвардеец", г.С.-Петербург | 1 год | Перейти |
| 78746-20 | Измерители артериального давления и частоты пульса автоматические | OMRON M7 Intelli IT (HEM-7322T-E) | Фирма "Omron Healthcare Co., Ltd.", Япония; Заводы-изготовители: "Omron Healthcare Manufacturing Vietnam Co., Ltd.", Вьетнам; "Omron Dalian Co., Ltd.", Китай; "Omron Healthcare Co., Ltd. Matsusaka Factory", Япония | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
