Установки измерительные для проведения испытаний напряжением сверхнизкой частоты СНЧ, ГРСИ 53046-13
Номер госреестра:
53046-13
Наименование СИ:
Установки измерительные для проведения испытаний напряжением сверхнизкой частоты
Обозначение типа:
СНЧ
Производитель:
ООО "Харьковэнергоприбор", Украина, г.Харьков
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.03.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к cвидетельству № 50232
об утверждении типа средств измерений
лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки измерительные для проведения испытаний напряжением сверхнизкой
частоты типа СНЧ
Назначение средства измерений
Установки измерительные для проведения испытаний напряжением сверхнизкой частоты
типа СНЧ (далее – установки, СНЧ) предназначены для воспроизведения и измерения
напряжения переменного и постоянного тока, при проведении испытаний высоковольтных
кабелей и других объектов, имеющих значительную емкость изоляции.
Описание средства измерений
Принцип действия установок основан на амплитудной модуляции напряжения
повышающего высоковольтного трансформатора. Установки позволяют проводить испытания в
режимегенерациинапряженияпеременногоилипостоянноготока.Выборрежима
осуществляется с помощью переключателя режимов. Доступны режимы переменного тока и
постоянного тока положительной или отрицательной полярности.
Установки имеют несколько модификаций СНЧ-20, СНЧ-20КП, СНЧ-25, СНЧ-25КП,
СНЧ-28, СНЧ-40КП, СНЧ-60КП и СНЧ-120КП, отличающихся конструктивным исполнением,
диапазоном воспроизведения напряжения и формой сигнала выходного напряжения.
Конструктивно установки СНЧ-20, СНЧ-20КП, СНЧ-25, СНЧ-25КП и СНЧ-28
выполнены в корпусе-контейнере, снабженном ручками для переноски и откидывающейся
крышкой, под которой расположена панель управления. СНЧ-40КП, СНЧ-60КП и СНЧ-120КП
смонтированы на передвижной тележке с рукояткой для удобной транспортировки, состоящие из
блока управления и высоковольтного блока.
Наименование
ПО
Идентифика-
ционное
наименование ПО
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
VLF_20_25_28.hex
1.0
e722110bc1fbeba37f6
70abd690cea04
md5
VLF_20_25_KP.hex
1.0
95aa861616085402e9
2ca0799cb83f2e
md5
Программное обеспечение
Установки имеют встроенное программное обеспечение (ПО).
Встроенноепрограммноеобеспечениепредставляетсобоймикропрограмму
предназначенную для обеспечения нормального функционирования прибора, управления
интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым.
Уровень защиты от непреднамеренных и преднамеренных изменений – «С» в
соответствии МИ 3286-2010.
Идентификационные данные метрологически значимого программного обеспечения
установок представлены в таблице 1.
Таблица 1 – Характеристики ПО
Номер
версии
(идентифика
-ционный
номер) ПО
Алгоритм
вычисления
цифрового
идентификатора
ПО
Встроенное для
СНЧ-20, СНЧ-
25,
СНЧ-28
Встроенное для
СНЧ-20КП,
СНЧ-25КП
Наименование
ПО
Идентифика-
ционное
наименование ПО
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
VLF_40_60_120_K
P.hex
1.0
ed56f5e7819c3551efc
3a5ecb219d7ba
md5
лист № 2
всего листов 6
Номер
версии
(идентифика
-ционный
номер) ПО
Алгоритм
вычисления
цифрового
идентификатора
ПО
Встроенное для
СНЧ-40КП,
СНЧ-60КП,
СНЧ-120КП

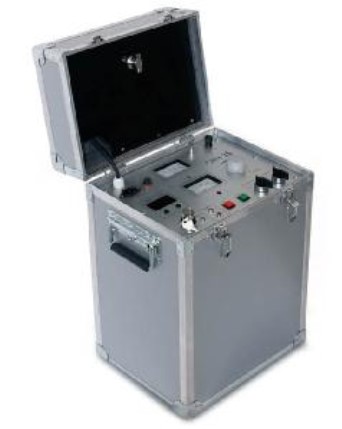

Рисунок 1 – Внешний вид и схема пломбирования СНЧ-20, СНЧ-20КП, СНЧ-25,
СНЧ-25КП и СНЧ-28

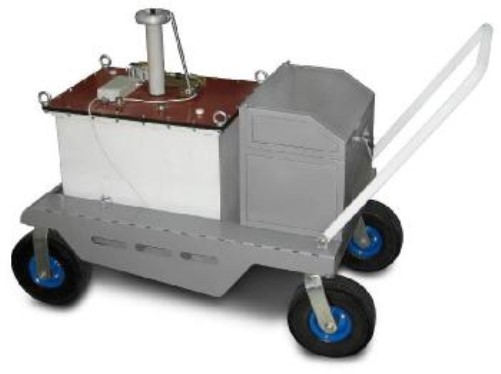

Рисунок 2 – Внешний вид и схема пломбирования СНЧ-40КП, СНЧ-60КП, СНЧ-120КП
Внешний вид и схемы пломбирования установок представлены на рисунках 1, 2.
Место пломбирования
Место пломбирования
лист № 3
всего листов 6
Метрологические и технические характеристики
Наименование
характеристики
От 0 до 10
±3
±3
0,02; 0,05; 0,1
синусоидальная
косинусно-прямоугольная
3
5
0,7
1,3
от 210 до 242
от минус 5 до плюс 45
Основные метрологические и технические характеристики приведены в таблицах 2, 3.
Таблица 2 – Метрологические и технические характеристики
СНЧ- СНЧ-
20 25
Модификации
СНЧ-СНЧ-СНЧ-СНЧ-СНЧ-СНЧ-
2820КП25КП40КП60КП 120КП
от -20 от -25
до 20 до 25
от -28 от -20 от -25
до 28 до 20 до 25
от -40 от -60 от -120
до 40 до 60 до 120
Диапазон измерения
амплитудного значения
напряжения переменного
тока, кВ
Диапазон измерения
напряжения постоянного
тока, кВ
от -20 от -25
до 20 до 25
от -28 от -20 от -25
до 28 до 20 до 25
от -40 от -60 от -120
до 40 до 60 до 120
Диапазон измерения силы
переменного и постоянногоОт 0 до 50
тока, мА
Пределы допускаемой
приведенной (к верхнему
значению диапазона)
погрешности измерения
напряжения переменного и
постоянного тока, %, не
более
Пределы допускаемой
приведенной (к верхнему
значению диапазона)
погрешности измерения
силы переменного и
постоянного тока, %, не
более
Частота выходного
напряжения, Гц
Форма сигнала выходного
напряжения
Максимальный
потребляемый ток, А, не
более
Максимальная
потребляемая мощность,
кВт, не более
от 0,005 до 2,0от 0,005 до 2,5от 0,005 до 1,5
Диапазон емкости нагрузки,
мкФ
Напряжения питающей
сети переменного тока
частотой (50 ± 1) Гц, В
Рабочие условия
применения:
-
температура
окружающего воздуха, °С;
Наименование
характеристики
80
от 630 до 800
10
лист № 4
всего листов 6
СНЧ- СНЧ-
20 25
Модификации
СНЧ-СНЧ-СНЧ-СНЧ-СНЧ-СНЧ-
2820КП25КП40КП60КП 120КП
-
относительная влажность
воздуха при температуре
плюс 25 °С, % не более
-
атмосферное давление,
мм рт. ст.
Средний срок службы, лет,
не менее
Наименование
Размеры, мм, не более
(длина × ширина × высота)
Масса, кг,
не более
СНЧ-20
СНЧ-25
СНЧ-28
СНЧ-20КП
СНЧ-25КП
410х305х560
37
Блок управления
СНЧ-40КП
Высоковольтный блок
Блок управления
СНЧ-60КП
Высоковольтный блок
Блок управления
СНЧ-120КП
Высоковольтный блок
Таблица 3 – Размеры и масса СНЧ
337×200×26021
585×415×790145
337×200×26021
585×415×790145
337×200×26021
819×658×1064250
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом, а
на переднюю панель установки методом трафаретной печати со слоем защитного покрытия.
Комплектность средства измерений
Комплект поставки СНЧ приведен в таблице 4.
1 шт.
1 экз.
1 экз.
Таблица 4 – Комплект поставки СНЧ
№№
п/п
Наименование изделияКол-во
1
Установка измерительная для проведения испытаний напряжением
сверхнизкой частоты СНЧ
2
Установки измерительные для проведения испытаний напряжением
сверхнизкой частоты СНЧ. Руководство по эксплуатации
3
Установки измерительные для проведения испытаний напряжением
сверхнизкой частоты СНЧ. Паспорт
Наименование изделия
Кол-во
1 экз.
лист № 5
всего листов 6
№№
п/п
4
Установки измерительные для проведения испытаний напряжением
сверхнизкой частоты СНЧ. Методика поверки
Комплект проводов и кабелей
Блок управления (
СНЧ-40КП, СНЧ-60КП и СНЧ-120КП)
5
6
7
Высоковольтный блок (
СНЧ-40КП, СНЧ-60КП и СНЧ-120КП)
1 шт.
1 шт.
1 шт.
Поверка
осуществляется в соответствии с документом МП 53046-13 «Установки измерительные для
проведения испытаний напряжением сверхнизкой частоты СНЧ. Методика поверки»,
утвержденным ФГУП «ВНИИМС» в октябре 2012 г.
Измеритель постоянных
и переменных
напряжений ИПН-2э
Мультиметр цифровой
APPA-109N
средства поверки
Основные средства поверки и их основные метрологические характеристики приведены в
таблице 5.
Таблица 5 – Основные средства поверки и их основные метрологические характеристики
Наименование и тип
Требуемые характеристики
Делитель напряженияДиапазон измерения напряжения переменного тока от 2 кВ до
ДН-100э100 кВ, предел основной относительной погрешности ± 0,5 %.
Диапазон измерения напряжения
переменного
тока от 2 В до 10 В,
предел основной относительной погрешности ± 0,5 %. Диапазон
измерения напряжения переменного тока от 2,8 В до 14,2 В, предел
основной относительной погрешности ± 0,5 %.
Диапазон измерения напряжения постоянного тока (0 – 1000) В,
допускаемая абсолютной погрешностью± (0,0006·U
изм
+ 10 е.м.р.);
диапазон измерение силы постоянного тока (0 – 2) А, допускаемая
абсолютная погрешность ± (0,002·I
изм
+ 40 е.м.р.)
Сведения о методиках (методах) измерений
Методика (методы) измерений приведены в руководстве по эксплуатации «Установки
измерительныедляпроведенияиспытанийнапряжениемсверхнизкойчастотыСНЧ.
Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к установкам измерительным
для проведения испытаний напряжением сверхнизкой частоты типа СНЧ:
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия».
2. Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
лист № 6
всего листов 6
Изготовитель
Общество с ограниченной ответственностью «Харьковэнергоприбор»
(ООО «Харьковэнергоприбор»)
Адрес: Украина, 61002, г. Харьков, ул. Дарвина, 12, к. 2.
Телефон (+38 057) 755-17-71
Факс (+38 057) 393-10-69
E-mail:
Заявитель
Общество с ограниченной ответственностью «ЭЛЕКТРОНПРИБОР»
(ООО «ЭЛЕКТРОНПРИБОР»), г. Москва.
Адрес: 141190, Россия, г. Фрязино, ул. Институтская, 21.
Тел./факс: (495) 258-91-11 (многоканальный)
E-mail:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное
унитарное предприятие «Всероссийский научно-исследовательский институт метрологической
службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Номер аттестата аккредитации 30004-08 от 27.06.2008 г.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
«»2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 14963-00 | Преобразователи влажности измерительные | 40, 50 | Фирма "Vaisala Oy", Финляндия | 1 год | Перейти |
| 22533-02 | Измерители частоты сети | YE/103372AGAG | Компания "Yokogawa", Япония | 1 год | Перейти |
| 59681-15 | Аппараты высоковольтные измерительные | ПрофКиП АВИЦ-70 | ЗАО "ПрофКИП", г.Мытищи | 1 год | Перейти |
| 67910-17 | Рулетки измерительные металлические | Fisco | Фирма "Fisco Tools Limited", Великобритания | 1 год | Перейти |
| 10288-89 | Установки газоаналитические | ГАУ-Д-М1 | ПО "Аналитприбор", г.Смоленск | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
