Номер госреестра:
52477-13
Наименование СИ:
Тензостанция
Обозначение типа:
EX1629
Производитель:
ООО "VXI-Системы", г.Москва
Межповерочный интервал:
6 месяцев
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 125942
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49593
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тензостанция EX1629
Назначение средства измерений
Тензостанция EX1629 (далее – тензостанция) предназначена для измерений напряже-
ния постоянного тока, эквивалентного относительному перемещению (деформации), а также
для регистрации и отображения результатов измерений.
Описание средства измерений
Тензостанция представляет собой конструкцию в виде моноблока.
Функционально тензостанция выполнена на основе стандарта LXI и состоит из 48 из-
мерительных каналов (ИК), каждый из которых содержит:
- схему согласования с тензодатчиком типа &fraq14; моста, полумост, полный мост;
- схему усиления;
- схему аналого-цифрового преобразования,
- схему питания тензодатчика.
Принцип действия тензостанции основан на измерении напряжения постоянного тока
в диагонали мостовой схемы, подключаемой к тензодатчику, цифровой обработки измерен-
ных сигналов и отображении результатов измерений.
Согласование тензостанции с тензодатчиками типа &fraq14; моста и полумоста выполняется
путем дополнения до схемы полного моста. Усиление измеряемого напряжения осуществля-
ется усилителем с дифференциальным входом и программируемым коэффициентом передачи.
Аналого-цифровое преобразование выполняется дельта-сигма-АЦП на 24 разряда. Напряже-
ние питания тензодатчика устанавливается программно. Интерфейс Ethernet служит для ин-
формационной взаимосвязи программно управляемой тензостанцией с управляющей ПЭВМ.

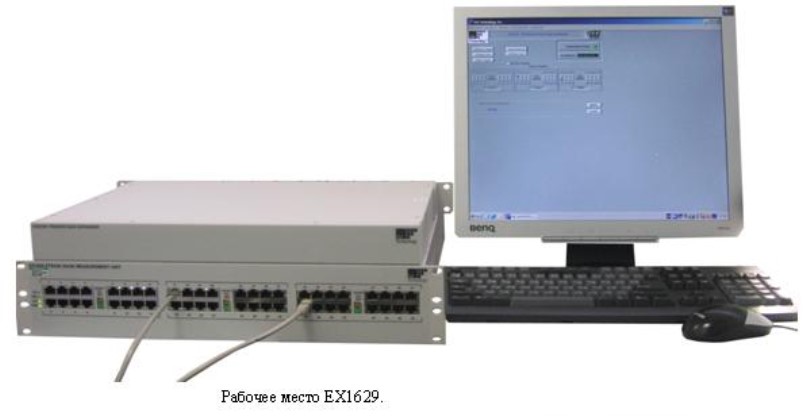

Внешний вид тензостанции с указанием места нанесения знака утверждения типа и
защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта кре-
пления верхней крышки тензостанции, приведён на рисунке 1.
По условиям эксплуатации тензостанция удовлетворяет требованиям группы 3 по
ГОСТ 22261-94 с диапазоном рабочих температур от 15 до 25 ˚С и относительной влажностью
окружающего воздуха от 30 до 80 % при температуре 25 ˚С без предъявления требований по
механическим воздействиям.
Рисунок 1 – Внешний вид тензостанции с указанием места нанесения знака утвер-
ждения типа и местом пломбировки
Место нанесения знака
Место пломбировки
Лист № 2
всего листов 4
Программное обеспечение
Тензостанцияработаетподуправлениемпрограммногообеспечения(ПО)
spf_vtex1629_32.exe, которое выполняет функции приема и обработки измерительной инфор-
мации.
Метрологически значимая часть ПО содержится в программе spf_vtex1629_32.exe.
Идентификационные данные (признаки) метрологически значимой части ПО вычис-
лены по алгоритму CRC32. Результаты расчёта контрольной суммы приведены в таблице 1.
Таблица 1
Идентификаци- Номер
Наименование ПОонное наимено- версии
вание ПОПО
Цифровой идентификатор Алгоритмвы-
ПО (контрольная сумма числения иден-
исполняемого кода)тификатора ПО
spf_vtex1629_32.exevtex 1629_32.dll1.3.06ca1ec3dCRC32
Метрологически значимая часть ПО и измеренные данные достаточно защищены с
помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соот-
ветствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики
Количество измерительных каналов (ИК)..................................................................... 48.
Диапазон воспроизведения напряжения питания тензодатчика, В.................. от 1 до 16.
Пределы допускаемой относительной погрешности воспроизведения напряжения
питания тензодатчика, % ..............................................................................
±
(0,07 + 0,13Um/Ux),
где Um – верхний предел диапазона воспроизведения напряжения питания тензодатчика,
Ux – установленное значение воспроизведения напряжения питания тензодатчика.
Диапазон измерений напряжения постоянного тока, эквивалентного относительному
перемещению (деформации) при напряжении питания тензодатчика 10 В по схеме 1/4 моста,
В...................................................................................................... от минус 0,145630 до 0,154635.
Пределы допускаемой приведенной (к верхнему пределу измерений (к ВП))
погрешности измерений напряжения постоянного тока в диапазоне от минус 0,145630 до
0,154635 В, %......................................................................................................................
±
0,16 %.
Диапазон измерений напряжения постоянного тока, эквивалентного относительному
перемещению при напряжении питания тензодатчика 5 В по trial 1/4 моста,
В.................................................................................................. от минус 0,141507 до 0,159572 В.
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения
постоянного тока в диапазоне от минус 0,141507 до 0,159572 В, % .................................
±
0,2 %.
Диапазон измерений напряжения постоянного тока, эквивалентного относительному
перемещению при напряжении питания тензодатчика 5 В по схеме полного моста,
В.................................................................................................................. от минус 0,15 до 0,15 В.
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения
постоянного тока в диапазоне от минус 0,15 до 0,15 В, %...............................................
±
0,06 %.
Диапазон измерений напряжения постоянного тока, эквивалентного относительному
перемещению при напряжении питания тензодатчика 2,5 В по схеме полного моста,
В.................................................................................................................. от минус 0,15 до 0,15 В.
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения
постоянного тока в диапазоне от минус 0,15 до 0,15 В, %...............................................
±
0,07 %.
Диапазоны измерений напряжения постоянного тока (без адаптации к мостовой
схеме) по дифференциальному входу...................................................... от минус 150 до 150 мВ,
от минус 1,5 до 1,5 В, от минус 15 до 15 В.
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения
постоянного тока:
в диапазоне от минус 150 до 150 мВ, %..............................................................................
±
0,035;
Лист № 3
всего листов 4
в диапазоне от минус 1,5 до 1,5 В, % .................................................................................
±
0,032;
в диапазоне от минус 15 до 15 В, %....................................................................................
±
0,030.
Коэффициенты передачи широкополосных каналов: 100; 10; 1.
Пределы допускаемой относительной погрешности коэффициента передачи
широкополосных каналов:
для коэффициента передачи 100, % ......................................................................................
±
0,25;
для коэффициента передачи 10, %........................................................................................
±
0,18;
для коэффициента передачи 1, %..........................................................................................
±
0,18.
Общие характеристики
Рабочие условия эксплуатации:
- температура окружающего воздуха, ºС......................................................... от 15 до 25;
- относительная влажность воздуха при температуре 25 ºС, %, не более......от 30 до 80;
- атмосферное давление, кПа ..................................................................... от 84 до 106,7.
Потребляемая мощность, не более .......................................................................200 В·А.
Масса, кг, не более ........................................................................................................ 6,5.
Габаритные размеры (длина×ширина×высота), мм...................................559 × 483 × 89.
Параметры электропитания:
- напряжение переменного тока, В .................................................................... 220
±
22;
- частота переменного тока, Гц .............................................................................. 50
±
1.
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель тензостанции в виде наклейки и
на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность средства измерений
Комплект поставки включает:
- тензостанция – 1 шт.;
- кабель питания – 1 шт.;
- компакт-диск с программным обеспечением – 1 шт.;
- комплект эксплуатационных документов – 1 шт.
Поверка
осуществляется по разделу 10 «Поверка» документа «Тензостанция EX1629. Руководство по
эксплуатации», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России»
16.04.2012 г.
Средства поверки:
- установка для проверки параметров электрической безопасности GPI-745A (рег.
№ 46633-11): испытательное напряжение до 1500 В; диапазон измерений сопротивления (в
режиме измерений сопротивления изоляции) от 1 до 9999 МОм; пределы допускаемой отно-
сительной погрешности измерений сопротивления ± (5 - 20) %; диапазон измерений сопро-
тивления (в режиме измерений сопротивления заземления) от 0,0001 до 0,6 Ом при испыта-
тельном токе до 32 А; пределы допускаемой абсолютной погрешности измерений сопротив-
ления ± (0,01∙Rизм + 0,003), где Rизм – измеренное значение сопротивления, Ом;
- калибратор универсальный 9100E (рег. № 25985-09): диапазон воспроизведения на-
пряжения постоянного тока от минус 150 до 150 В, пределы допускаемой относительной по-
грешеости воспроизведения напряжения постоянного тока ± 0,006 %;
- мультиметр 3458А (рег. № 25900-03): диапазоны измерений напряжения постоянно-
го тока от минус 0,1 до 0,1 В, от минус 1 до 1 В, от минус 10 до 10 В, от минус 100 до 100 В;
пределы допускаемой относительной погрешности измерений напряжения постоянного тока
± 0,001 %;
Лист № 4
всего листов 4
- калибратор измерительных тензометрических мостов 1550А (рег. № 46128-10): диа-
пазон деформаций от минус 99900 до 99900 мкм/м с шагом 100 мкм/м; преобразуемый диапа-
зон ± 49,95 мВ/В с шагом 0,05 мВ/В; пределы допускаемой относительной погрешность изме-
рений ± 0,025 %;
- магазин сопротивления Р4831 (рег. № 6332-77): диапазон воспроизведения сопро-
тивления постоянному току от 0 до 10 кОм, класс точности 0,02.
Сведения о методиках (методах) измерений
Тензостанция EX1629. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к тензостанции
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений по-
стоянного электрического напряжения и электродвижущей силы.
ГОСТ 8.028-86 ГСИ. Государственная поверочная схема для средств измерений элек-
трического сопротивления.
Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Выполнении работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской Федера-
ции обязательным требованиям при измерениях и контроле электрических величин, а также
регистрации и отображения результатов контроля при проведении электрических испытаний
объекта контроля на предприятиях, производящих и эксплуатирующих технические объекты.
Изготовитель
Общество с ограниченной ответственностью «VXI-Системы»
(ООО «VXI-Системы»)
Юридический (почтовый) адрес: 124482, г. Москва, Зеленоград, Савёлкинский проезд,
д. 4, этаж 6, помещ. XIV, ком. 1
Тел/Факс: (495) 983-10-73
Е-mail:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учре-
ждение «Главный научный метрологический центр Министерства обороны Российской Феде-
рации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»). Аттестат аккредитации № 30018-10 от
05.08.2011 г.
141006, г. Мытищи, Московская область, ул. Комарова, д. 13
Телефон: (495) 583-99-23
Факс: (495) 583-99-48
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
М.п.
«____» _______________2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 52477-13 | Тензостанция | EX1629 | ООО "VXI-Системы", г.Москва | 6 месяцев | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
