Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 49478

об утверждении типа средств измерений

Лист № 1

всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы сигналов SGS100A

Назначение средства измерений

Генераторы сигналов SGS100A предназначены для формирования немодулированных

СВЧ колебаний, а также колебаний с векторной модуляцией при использовании внешнего

источника модуляции.

Описание средства измерения

Принцип работы генераторов сигналов SGS100A основан на формировании в приборе

базового диапазона частот синтезатором высокой частоты и расширением его вниз и вверх в

устройстве формирования выходного сигнала. Источником опорной частоты для синтезатора

высокой частоты служит кварцевый генератор частотой 10 МГц, в качестве опорных сигналов

также могут использоваться сигналы с частотой 100 МГц и 1 ГГц, являющихся опорными для

петли ФАПЧ синтезатора. В качестве опции генераторы сигналов SGS100A могут оснащаться

встроенным квадратурным модулятором и формировать сигналы с векторной модуляцией при

использовании внешнего источника модуляции.

Конструктивно генераторы сигналов SGS100A выполнены в виде портативного при-

бора для применения в автоматизированных системах. Управление прибором осуществляется

только по интерфейсу дистанционного управления с помощью внешнего ПЭВМ и специаль-

ного ПО. Генераторы сигналов SGS100A оснащены интерфейсами PCIe, USB, LAN.

Генераторы сигналов SGS100A имеют следующие опции:

B106 – диапазон частот до 6 ГГц;

B106V – диапазон частот до 6 ГГц с квадратурным модулятором;

B112 – диапазон частот до 12,75 ГГц;

B112V – диапазон частот до 12,75 ГГц с квадратурным модулятором;

B26 – электронный аттенюатор;

B1 – опорный генератор повышенной точности;

K90 – вход/выход фазокогерентных опорных сигналов.

Внешний вид генераторов сигналов SGS100A показан на рисунке 1.

Схема пломбировки от несанкционированного доступа, приведена на рисунке 2.

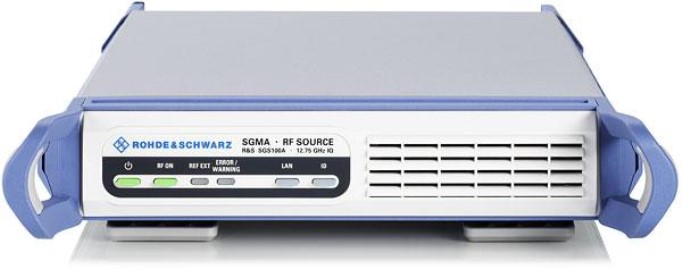

Рисунок 1 - Внешний вид генератора

место нанесения

знака об утвер-

ждении типа

Лист № 2

всего листов 5

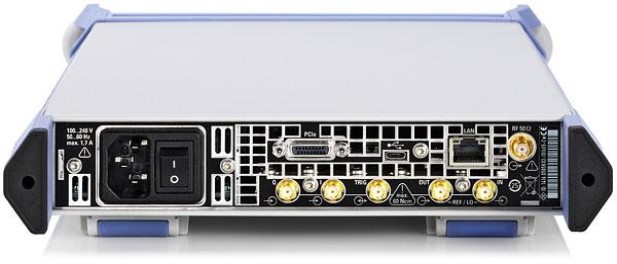

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Программное обеспечение «R&SSGMA-GUI», предназначено только для управления

режимами работы генераторов сигналов SGS100A.

Метрологически значимая часть ПО и измеренные данные не требуют специальных

средств защиты от преднамеренных и непреднамеренных изменений. Защита ПО от непред-

намеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Идентификационные данные (признаки) метрологически значимой части ПО приве-

дены в таблице 1.

Таблица 1

Наименование ПО

Идентификационное

наименование ПО

«R&SSGMA-GUI»

Номер версии

(идентифика-

ционный но-

мер) ПО

2.20.417.20

Цифровой иден-

тификатор ПО

(контрольная

сумма)

-----

Алгоритм вычис-

ления цифрового

идентификатора

ПО

-----

Метрологические и технические характеристики

Метрологические и технические характеристики генераторов сигналов SGS100A

приведены в таблице 2.

Таблица 2

Опция B106, B106V

Наименование характеристик

Диапазон частот

Опция B112, B112V

Значения характеристик

от 1 МГц до 6 ГГц (режим НГ)

от 80 МГц до 6 ГГц (режим IQ)

от 1 МГц до 12,75 ГГц (режим НГ)

от 80 МГц до 12,75 ГГц (режим IQ)

Штатно

Опция B1

0,001 Гц

10 МГц и 1 ГГц

10 МГц, 100 МГц и 1 ГГц

-6

-7

Дискретность установки частоты

Выходы внутренней опорной частоты

Входы внешней опорной частоты

Пределы допускаемой относительной

погрешности установки частоты δf при

работе от внутренней опорной частоты

Диапазон установки значений уровня

выходного сигнала на нагрузке 50 Ом,

относительно 1 мВт

Штатно

Опция В26

(от минус 10 до +15) дБ

(от минус 120 до +15) дБ

Дискретность установки уровня выходного сигнала0,01 дБ

Пределы допускаемой абсолютной погрешности уста-

0,5 дБ от 1 МГц до 3 ГГц

новки уровня

0,9 дБ от 3 ГГц до 12,75 ГГц

Предел допускаемого значения КСВН выхода ВЧ2,0; волновое сопротивление 50 Ом,

разъем SMA «розетка»

место пломби-

ровки от несанк-

ционированного

доступа

Лист № 3

всего листов 5

Наименование характеристикЗначения характеристик

Уровень гармонических составляющих при уровне вы-

ходного сигнала не более +8 дБ относительно 1 мВт, в минус 30 дБ

диапазоне частот свыше 1 МГц, относительно уровня

несущей, не более

Уровень негармонических составляющих при уровне минус 76 дБдо 1,5 ГГц

выходного сигнала более минус 10 дБмВт, относитель- минус 70 дБ от 1,5 ГГц до 3 ГГц

но уровня несущей, не болееминус 64 дБ от 3 ГГц до 6 ГГц

минус 58 дБ от 6 ГГц до 12,75 ГГц

Спектральная плотность мощности фазовых шумов от- минус 126 дБ/Гц на 1 ГГц

носительно уровня несущей, при отстройке от несущей минус 120 дБ/Гц на 2 ГГц

на 20 кГц, не болееминус 106 дБ/Гц на 10 ГГц

от 80 МГц до 1 ГГц

от 1 ГГц до 12,75 ГГц

от 100 МГц до 2,5 ГГц

от 2,5 ГГц до 12,75 ГГц

Полоса модуляции в нор-

мальном режиме

Полоса модуляции в режиме

широкополоснойIQ

Неравномерность АЧХ в по-

лосе модуляции

от 80 МГц до 12,75 ГГц

от 0,1 ГГц до 2,5 ГГц

от 2,5 ГГц до 12,75 ГГц

5 % от установленной частоты

50 МГц

20% от установленной частоты

500 МГц

3 дБ в нормальном режиме

6 дБ для широкополосной IQ

9 дБ для широкополосной IQ

Вносимое среднеквадратическое значение векторной

ошибки IQ модулятора в статическом режиме, не более

(0,4+ 0,2×f) %,

где: f– частота несущей, ГГц

Условия эксплуатации и массогабаритные характеристики

Рабочие условия примененияТемпература: (от 0 до +50)

Относительная влажность воздуха: (от 30 до 90) %

при температуре +25

Хранение/транспортированиеТемпература: (от минус 40 до +71)

Относительная влажность воздуха: не более 70 % при

температуре + 35

(230

23) В; (50

0,5) Гц

70 Вт

4 кг

250мм

52,5мм

401мм

Напряжение и частота питающей сети

Потребляемая мощность, не более

Масса, не более

Геометрические размеры

(ширина

высота

глубина)

Время прогрева

30 мин

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютер-

ной графики и на переднюю панель генератора сигналов SGS100A методом наклейки.

Комплектность

Комплект поставки включает:

-генератор сигналов SGS100A – 1 шт.;

-опции к генератору – по отдельному заказу;

-комплект ЗИП – 1 шт.;

-комплект эксплуатационной документации – 1 шт.;

-методика поверки – 1 шт.

Поверка

осуществляется в соответствии с документом “Генераторы сигналов SGS100A. Методика по-

верки” МП РТ 1828-2012, утвержденным ГЦИ СИ ФБУ «Ростест-Москва» в ноябре 2012 г.

Лист № 4

всего листов 5

Средства поверки:

Наименование

средства повер-

ки

Требуемые технические характеристики средства по-

верки

Пределы измерений

Пределы допускаемой

погрешности

Рекомендуемое

средство поверки

Стандарт часто-

ты

Частотомер

универсальный

Частота выходных сигналов

-10

за 1 год

5 МГц, 10 МГц

Диапазон частот

-10

с внешней опор-

от 0,001 Гц до 100 МГц

ной частотой за 1 год

Стандарт частоты ру-

бидиевый GPS -12RG

Частотомер универ-

сальный CNT-90XL

Генератор

сигналов

от 100 кГц до 6 ГГц

Модуляция 16QAM

±0,4%

Анализатор

спектра

Генератор сигналов

высокочастотный век-

торный SMBV100A

Анализатор сигналов в

реальном масштабе

времени FSVR13

от 1 МГц до 12,75 ГГц

от минус 120 дБ до 15 дБ от-

носительно 1 мВт

Демодуляция 16QAM

Фазовый шум на 1 ГГц, при

отстройке 10 кГц

-6

Линейность:

±(0,1…0,3) дБ

±0,5%

не более минус 136 дБ/Гц

относительно уровня не-

сущей

±0,1 дБ

Измеритель

фазовых

шумов

Измеритель

мощности

Анализатор

цепей

от 1МГц до 12,75 ГГц

от 2×10

-3

до 1×10

мВт

от 9 кГц до 13 ГГц

КСВН: от 1,05 до 10

± 5%

Анализатор

источников сигналов

FSUP8

Преобразователь из-

мерительный NRP-Z55

Анализатор цепей век-

торный ZVL13

Сведения о методиках (методах) измерений

Сведения о методиках (методах) измерений содержатся в документе “Генераторы

сигналовSGS100A. Руководство по эксплуатации”.

Нормативные и технические документы, устанавливающие требования к генераторам

сигналов SGS100A

Техническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co. KG”,

Германия.

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений

Выполнение работ по оценке соответствия промышленной продукции и продукции

других видов, а также иных объектов установленным законодательством Российской Феде-

рации обязательным требованиям.

Изготовитель

Фирма “Rohde & Schwarz GmbH & Co. KG”, Германия.

Muehldorfstrasse 15, 81671 Munich, Germany,

Тел.: +49 89 41 29 0, Факс: +49 89 41 29 12 164

customersupport@rohde-schwarz.com

Заявитель

Московское представительство «Rohde & Schwarz GmbH & Co. KG»

Российская Федерация, 115093 г.Москва, Павловская, д.7, стр.1

Телефон:+7 (495) 981-3560

Факс:+7 (495) 981-3565

Лист № 5

всего листов 5

Испытательный центр

ГЦИ СИ ФБУ «Ростест-Москва» (аттестат аккредитации № 30010-10 от 15.03.2010 г.)

117418 г. Москва, Нахимовский проспект, 31

Тел: (495) 544-00-00, Факс: (499) 124-99-96

info@rostest.ru

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ. В. Булыгин

М.п.«____»_______________2013 г.
