Трансформаторы напряжения VSK I 10, VSK I 10b, ГРСИ 52401-13
Номер госреестра:
52401-13
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
VSK I 10, VSK I 10b
Производитель:
Фирма "ZWAR", Польша
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 27 шт. с зав.№ VSK I 10: 4513/79; 4503/79; 4610/79; 8589/85; 8593/85; 8584/85; 3856/86; 3871/86; 3853/86; 8986/87; 8985/87; 8987/87; 3909/86; 3889/86; 3885/86; 3988/80; 3989/80; 3958/80; 008397/76; 009357/76; 008431/76; VSK I 10b: 5350/90; 5351/90; 5327/90; 6784/87; 6785/87; 6771/87
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49474
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения VSK I 10, VSK I 10b
Назначение средства измерений
Трансформаторы напряжения VSK I 10, VSK I 10b (далее по тексту — трансформаторы)
предназначены для передачи сигнала измерительной информации измерительным приборам,
устройствам защиты и управления в электроустановках переменного тока промышленной
частоты.
Трансформаторы устанавливаются в комплектные распределительные устройства и другие
электроустановки и являются комплектующими изделиями.
Описание средства измерений
Трансформаторы VSK I 10, VSK I 10b однофазные, заземляемые, относятся к классу
электромагнитных измерительных преобразователей. Корпус трансформаторов состоит из
литого основания и магнитопровода. Магнитопровод трансформаторов стержневого типа,
обмоткирасположеныконцентрически.Высоковольтныйвыводпервичнойобмотки
расположен в верхней части трансформаторов. Заземляемый вывод первичной обмотки и
выводы вторичных обмоток находятся в нижней части трансформатора. На корпусе
трансформатора расположена табличка технических данных.
Рабочее положение трансформаторов в пространстве – любое.
Трансформаторы изготовлены в двух модификациях VSK I 10 и VSK I 10b
отличающихся материалом корпуса.
Трансформаторы относятся к неремонтируемым и невосстанавливаемым изделиям.

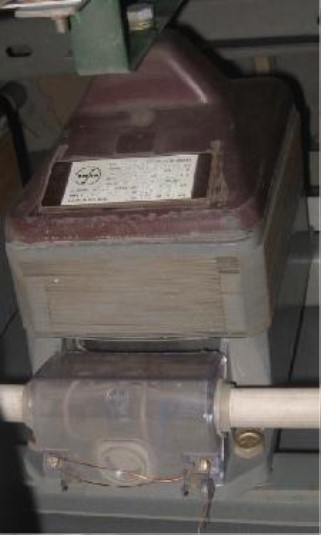

Рисунок 1 - Фотография внешнего вида трансформаторов VSK I 10, VSK I 10b
Пломба со знаком
поверки
7,2/√3
6,0/√3
100/√3
100/3
0,5
3,0
от 45 до 100
от 20 до 45
50
1/1/1-0-0
Метрологические и технические характеристики
Наибольшее рабочее напряжение, кВ
Номинальное напряжение первичной обмотки, кВ
Номинальное напряжение основной вторичной обмотки, В
Номинальное напряжение дополнительной вторичной обмотки, В
Класс точности основной вторичной обмотки
Класс точности дополнительной вторичной обмотки
Номинальная мощность основной вторичной обмотки, В·А
Номинальная мощность дополнительной вторичной обмотки, В·А
Номинальная частота, Гц
Схема и группа соединения обмоток
Габаритные размеры, мм, не более
(длинна × ширина × высота)
Масса, кг, не более
Климатическое исполнение по ГОСТ 15150
300 × 150 × 300
20
У, категории размещения 3
Условия эксплуатации:
-высота над уровнем моря, м, не более 1000;
-верхнее рабочее значение температуры окружающего воздуха 40
о
С; нижнее рабочее
значение минус 45
о
С.
Знак утверждения типа
наносится на корпус трансформатора – методом наклейки этикетки и на Паспорт печатным
способом.
Комплектность средства измерений
№ п.п. Наименование
VSK I 10
Модификация
VSK I 10b
1
Трансформатор
9 шт
Зав №№: 5350/90; 5351/90;
5327/90; 6784/87; 6785/87; 6771/87
2Паспорт
18 шт
Зав №№: 4513/79; 4503/79;
4610/79; 8589/85; 8593/85;
8584/85; 3856/86; 3871/86;
3853/86; 8986/87; 8985/87;
8987/87; 3909/86; 3889/86;
3885/86; 3988/80; 3989/80;
3958/80; 008397/76;
009357/76; 008431/76
18 экз
9 экз
Поверка
осуществляется по ГОСТ 8.216 – 88 "ГСИ. Трансформаторы напряжения. Методика поверки".
Сведения о методиках (методах) измерений:
ГОСТ 1983 – 2001 «Трансформаторы напряжения. Общие технические условия»
Лист № 2
Всего листов 3
Нормативные документы, устанавливающие требования к трансформаторам напряжения
VSK I 10, VSK I 10b
1. ГОСТ 1983 – 2001 «Трансформаторы напряжения. Общие технические условия».
2. ГОСТ 8.216 – 88 «ГСИ. Трансформаторы напряжения. Методика поверки».
3. Техническая документация фирмы «ZWAR», Польша.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- осуществление торговли и товарообменных операций.
Изготовитель
Фирма «ZWAR», Польша.
Адрес: 06-300 Przasnysz, ul. Lesno 59, Poland.
Тел./факс +48 29 478 22 29 / +48 29 478 32 77.
Заявитель
Общество с ограниченной ответственностью «Инвестиционная инжиниринговая
компания «УЭНКО» (ООО «ИИК «УЭНКО»)
620146 г. Екатеринбург, ул. Шаумяна, 73 лит. А1
Тел./факс +7 (343) 253-20-10 / +7 (343) 311-25-07
Е-mail:
http://www.
uenco.ru/
Испытательный центр:
Государственный центр испытаний средств измерений
ФГУП «Уральский научно-исследовательский институт метрологии»
(ГЦИ СИ ФГУП «УНИИМ»)
620000, г. Екатеринбург, ул. Красноармейская, д. 4
Тел./факс +7 (343) 350 - 26 - 18 / +7 (343) 350 - 20 - 39
Е-mail:
Аттестат аккредитации № 30005 – 11 от 03 августа 2011 г.
Ф.В. Булыгин
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
м.п.«_____» ______________ 2013 г.
Лист № 3
Всего листов 3
