Номер госреестра:
52400-13
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ABK 10
Производитель:
Фирма "ZWAR", Польша
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 36 шт. с зав.№ 012951/76; 012952/76; 0704/78; 0703/78; 002084/78; 8815/86; 12587/86; 12555/86; 12556/86; 007738/78; 007774/78; 007737/78; 002360/79; 002361/79; 18732/85; 14539/85; 14540/85; 007536/78; 007541/78; 007522/78; 002246/79; 002283/79; 002316/79; 007817/78; 007818/78; 007507/78; 14072/85; 007780/78; 007778/78; 8279/84; 8265/84; 14065/94; 13856/84; 13868/84; 13875/84; 9955/89
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49473
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ABK 10
Назначение средства измерений
Трансформаторы тока
ABK 10 (далее
по тексту — трансформаторы) предназначены для
передачи сигнала измерительной информации измерительным приборам, устройствам защиты и
управления в электроустановках переменного тока промышленной частоты.
Трансформаторы устанавливаются в комплектные распределительные устройства и другие
электроустановки и являются комплектующими изделиями.
Описание средства измерений
Трансформаторы выполнены в виде опорной конструкции, первичная и вторичная
обмоткизалитыэпоксиднымкомпаундом,формирующимкорпустрансформатораи
обеспечивающим электрическую изоляцию обмоток на полное рабочее напряжение. Выводы
первичной обмотки расположены в верхней части литого корпуса в виде контактных площадок.
Выводы вторичных обмоток расположены в нижней части трансформатора. На корпусе
трансформатора расположена табличка технических данных.
Рабочее положение трансформаторов в пространстве – любое.
Трансформаторы относятся к неремонтируемым и невосстанавливаемым изделиям.

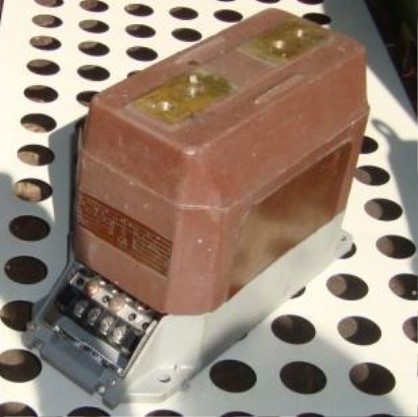

Внешний вид трансформатора представлен на рисунке 1.
Рисунок 1 - Фотография внешнего вида трансформаторов ABK 10
Пломба со знаком
поверки
10
12
50
150; 200; 300
5
0,5
15
10Р
30
10
10
Метрологические и технические характеристики
Номинальное напряжение, кВ
Наибольшее рабочее напряжение, кВ
Номинальная частота, Гц
Номинальный первичный ток, А
Номинальный вторичный ток, А
Класс точности вторичной обмотки для измерений и учета
Номинальная вторичная нагрузка вторичной обмотки
для измерений и учета при cosφ = 0,8 , В·А
Класс точности вторичной обмотки для защиты
Номинальная вторичная нагрузка вторичной обмотки
для измерений и учета при cosφ = 0,8 , В•А
Номинальный коэффициент безопасности приборов
вторичной обмотки для измерений и учета, не более
Номинальная предельная кратность вторичной
обмотки для защиты, не менее
Габаритные размеры, мм, не более
(длинна × ширина × высота)
Масса, кг, не более
Климатическое исполнение по ГОСТ 15150
300 × 170 × 250
20
У, категории размещения 3
Условия эксплуатации:
-высота над уровнем моря, м, не более 1000;
-верхнее рабочее значение температуры окружающего воздуха 45
о
С; нижнее рабочее
значение минус 50
о
С.
Знак утверждения типа
наносится на корпус трансформатора – методом наклейки этикетки и на Паспорт печатным
способом.
Комплектность средства измерений
№ п.п. НаименованиеКоличество
36 шт
Зав №№: 012951/76; 012952/76; 0704/78; 0703/78; 002084/78;
8815/86; 12587/86; 12555/86; 12556/86; 007738/78; 007774/78;
1 Трансформатор007737/78; 002360/79; 002361/79; 18732/85; 14539/85; 14540/85;
тока АВК 10 007536/78; 007541/78; 007522/78; 002246/79; 002283/79; 002316/79;
007817/78; 007818/78; 007507/78; 14072/85; 007780/78; 007778/78;
8279/84; 8265/84; 14065/94; 13856/84; 13868/84; 13875/84; 9955/89.
2Паспорт36 экз
Поверка
осуществляется по ГОСТ 8.217 – 2003 "ГСИ. Трансформаторы тока. Методика поверки",
с использованием средств измерений согласно его приложению Б.
Сведения о методиках (методах) измерений:
ГОСТ 7746 – 2001 «Трансформаторы тока. Общие технические условия»
Лист № 2
Всего листов 3
Нормативные документы, устанавливающие требования к трансформаторам тока
ABK 10:
1. ГОСТ 7746 – 2001 «Трансформаторы тока. Общие технические условия».
2. ГОСТ 8.217 – 2003 «ГСИ. Трансформаторы тока. Методика поверки».
3. ГОСТ 8.550-86 «ГСИ. Государственный специальный эталон и государственная поверочная
схема для средств измерений коэффициента и угла масштабного преобразования
синусоидального тока».
4. Техническая документация фирмы «ZWAR», Польша.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- осуществлении торговли и товарообменных операций.
Изготовитель
Фирма «ZWAR», Польша.
Адрес: 06-300 Przasnysz, ul. Lesno 59, Poland.
Тел./факс +48 29 78 22 29 / +48 29 78 32 77.
Заявитель
Общество с ограниченной ответственностью
«Инвестиционная инжиниринговая компания «УЭНКО»
(ООО «ИИК «УЭНКО»)
620146 г. Екатеринбург, ул. Шаумяна, 73 лит. А1
Тел./факс +7 (343) 253-20-10 / +7 (343) 311-25-07
Е-mail:
http://www.
uenco.ru/
Испытательный центр:
Государственный центр испытаний средств измерений
ФГУП «Уральский научно-исследовательский институт метрологии»
(ГЦИ СИ ФГУП «УНИИМ»)
620000, г. Екатеринбург, ул. Красноармейская, д. 4
Тел./факс +7 (343) 350 - 26 - 18 / +7 (343) 350 - 20 - 39
Е-mail:
Аттестат аккредитации № 30005 – 11 от 03 августа 2011 г.
Ф.В. Булыгин
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
м.п.«_____» ______________ 2013 г.
Лист № 3
Всего листов 3
