Номер госреестра:
52074-12
Наименование СИ:
Пакеты инклинометрические
Обозначение типа:
MDI & UDI
Производитель:
Фирма "Schlumberger Oilfield UK plc", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.11.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 49115
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Пакеты инклинометрические MDI & UDI
Назначение средства измерений
Инклинометрические пакеты MDI & UDI (далее - инклинометры) предназначены для
непрерывных измерений азимута и зенитного угла ствола горизонтальной или наклонно -
направленной скважины и передачи закодированных данных по каналу связи для дальнейшей
дешифрации на поверхности земли измеренных параметров. Результатыизмерений
представляются в виде углов вращения по трем координатам: азимутальный угол, зенитный
угол, апсидальный угол (угол вращения инклинометра вокруг собственной оси).
Инклинометр MDI включает в себя акселерометры для определения 3-х взаимно
ортогональных проекций вектора напряженности гравитационного поля, магнитометры для
определения 3-х взаимно ортогональных проекций магнитного поля, панель калибровки,
которая содержит коэффициенты калибровки и является источником питания для сенсоров, а
также 4 температурных датчика (3 на каждом из акселерометров, и один на контрольном щите
магнитометров), позволяющие скорректировать показания сенсоров.
Коэффициенты калибровки определяются и записываются в панель калибровки
Инклинометров при помощи столика DITS-CA (рисунок 2), во внутреннюю камеру которого
устанавливаютсяИнклинометры.Столик DITS-CA состоитиз шкафаэлектроники,
управляющей ЭВМ и непосредственно столика, включающего в себя магнитометр, 3
Описание средства измерений
ПринципдействияинклинометрическихпакетовMDI&UDIоснованна
использовании воздействия гравитационного и магнитного полей Земли в стволе скважины на
шесть датчиков (3 акселерометра и 3 магнитометра), используемых для измерений зенитного
угла и азимута ствола скважины. Инклинометр UDI (рисунок 1) включает в себя
акселерометры для определения 3-х взаимно ортогональных проекций вектора напряженности
гравитационного поля, магнитометры для определения 3-х взаимно ортогональных проекций
магнитного поля, панель калибровки, которая содержит коэффициенты калибровки и является
источником питания для сенсоров. В инклинометре UDI расположено 3 температурных
датчика; первый установлен на панели формирования сигнала, второй - на контрольном щите
магнитометров, третий на акселерометре, расположенном по оси вращения.
Место нанесения Знака утверждения типа

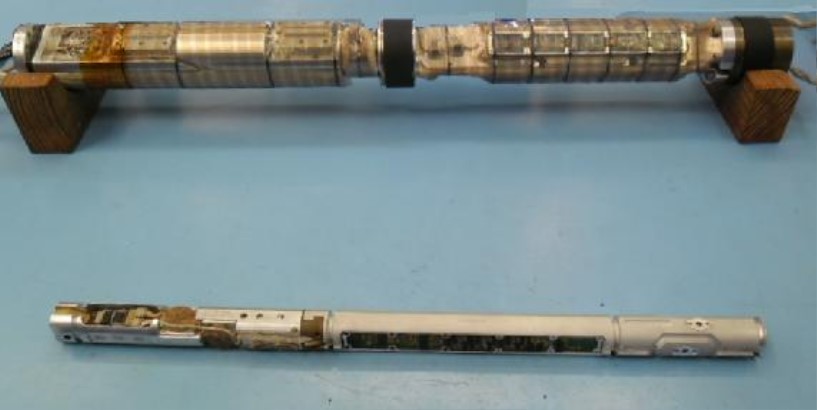

Рисунок 1 - Инклинометрические пакеты MDI (вверху) & UDI (внизу)
Лист № 2
всего листов 4
акселерометра и температурный датчик. Столик DITS-CA позволяет устанавливать
температуру, близкую к условиям эксплуатации инклинометров за счет нагревателя,
расположенного по контуру внутренней камеры столика, и возможности налива во
внутреннюю камеру столика жидкого азота.

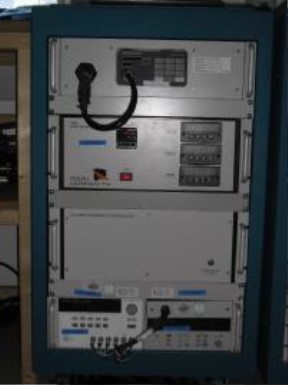

Рисунок 2 - Столик 3-х осевой позиционирующий DITS-CA со шкафом электроники
не присвоено
не присвоена
исполняемый код
недоступен
-
5.2C01
не присвоено
не присвоена
исполняемый код
недоступен
-
Программное обеспечение
Уровень защиты программного обеспечения по МИ 3286 – «С».
Идентификационные данные программного обеспечения приведены в таблице 1.
Т а б л и ц а 1 – Идентификационные данные программного обеспечения
Наименование про-
граммного обеспечения
Идентифика-
ционное на-
именование
программного
обеспечения
Номер версии
(идентифика-
ционный но-
мер) про-
граммного
обеспечения
Цифровой иденти-
фикатор про-
граммного обеспе-
чения (контрольная
сумма исполняемо-
го кода)
Алгоритм вы-
числения циф-
рового иден-
тификатора
программного
обеспечения
Встроенное ПО Инкли-
нометрических пакетов
MDI & UDI
DNICal
DNI-
Cal5.2C01.exe
1be54105ca1937cac
3dcb01f6269cadd
MD5
(RFC1321)
Встроенное ПО 3-х осе-
вого позиционирующего
столика DITS-CA
Метрологические и технические характеристики
MDIUDI
Диапазон измерений инклинометра
от 0° до 360°
от -180° до 180°
от -180° до 180°
- при измерениях азимутальных углов
- при измерениях зенитных углов
- при измерениях апсидальных углов
Пределы допускаемой абсолютной погрешности измерений инк-
линометра
- при измерениях азимутальных углов
±1,0
°
±1,0
°
- при измерениях зенитных углов
- при измерениях апсидальных углов
±0,2
°
±0,2
°
±6,0
°
±6,0
°
Лист № 3
всего листов 4
UDI
MDI
Диапазон измерений столика DITS-CA
от 0° до 360°
от -180° до 180°
от -180° до 180°
±3"
±3"
±3"
от минус 40 до плюс 180
± 1
± 0,3
- при измерениях азимутальных углов
- при измерениях зенитных углов
- при измерениях апсидальных углов
Пределы допускаемой абсолютной погрешности измерений столи-
ка DITS-CA
- при измерениях азимутальных углов
- при измерениях зенитных углов
- при измерениях апсидальных углов
Диапазон измерений температуры температурными датчиками, ºC
Пределы допускаемой абсолютной погрешности измерений темпе-
ратуры температурными датчиками инклинометра, ºC
Пределы допускаемой абсолютной погрешности измерений темпе-
ратуры температурными датчиками столика DITS-CA, ºC
Габаритные размеры инклинометра в сборе, мм, не более
- длина
- диаметр
85,8 60,0
73,0 38,0
Габаритные размеры столика DITS-CA, мм, не более1980x740x1770
Масса инклинометра в сборе, кг, не более 8,01,0
Масса столика DITS-CA, кг, не более 125
Условия эксплуатации инклинометра:
от минус 40 до плюс 175
- температура окружающего воздуха, ºС
Условия эксплуатации столика DITS-CA:
- температура окружающего воздуха, ºС
20
+
10
-
3
Средний срок службы инклинометра, лет, не менее
Средняя наработка на отказ инклинометра, ч, не менее
Средний срок службы столика DITS-CA, лет, не менее
Средняя наработка на отказ столика DITS-CA, ч, не менее
5
5000
5
9000
Знак утверждения типа
наносят на наклейку на корпус инклинометра и на титульные листы эксплуатационных доку-
ментов типографским способом
Комплектность средства измерений
ОбозначениеНаименованиеКол-воПримечание
UDIМDI
D&I Calibration board Плата калибровки1
Sensor temperature
Accelerometer
Magnetometer
DITS-CA
34
3
3
1*
MWD-DNI AB
Датчик температурный
Акселерометр
Магнитометр
Столик 3-х осевой позиционирующий
DITS-CA с вычислительной стойкой
Руководство по эксплуатации
SSTC.МП
Методика поверки
1На русском
языке
1
* - поставляется по отдельному соглашению, не менее одного на партию
Поверка
осуществляется по документу SSTC.МП «Инклинометрические пакеты MDI & UDI. Методика
поверки», утвержденному ФГУП «СНИИМ» в июне 2012 г.
Лист № 4
всего листов 4
Основные средства поверки: мера плоского угла призматическая 8-гранная по ГОСТ
2875, (0-360)º, КТ1, 1 разряда по ГОСТ 8.016; автоколлиматор 1 разряда по ГОСТ 8.016.
Сведения о методиках (методах) измерений
MWD-DNI ABИнклинометрические пакеты MDI & UDI.Руководство по
эксплуатации.
Нормативныеитехническиедокументы,устанавливающиетребованияк
инклинометрическим пакетам MDI & UDI
1 Документация производителя.
2 ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений плоского угла.
3 ГОСТ 26116-84 Аппаратура геофизическая скважинная. Общие технические
условия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
При осуществлении производственного контроля над соблюдением установленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта.
Изготовитель
Фирма «Schlumberger Oilfield UK plc», Великобритания
Brunel Way, Stonehouse, Gloucestershire, GL10 3SX
Заявитель
Филиал Корпорации Schlumberger Logelco Inc. (Panama) в г. Москва
125171, г. Москва, ул. Ленинградское шоссе, 16А, стр. 3,
тел.: (495) 935-82-00; электронная почта:
Испытательный центр
Государственный центр испытаний средств измерений СНИИМ (ГЦИ СИ СНИИМ),
юридический адрес: 630004, г. Новосибирск, пр. Димитрова, 4; тел.(383) 210-08-14, факс (383)
210-13-60; электронная почта:
номер аттестата аккредитации: 30007-09
Заместитель
Руководителя Федерального агентства
по техническому регулированию и метрологииФ.В. Булыгин
МП
«__» _____________ 2012 г.
