Приложение к свидетельству № 49120
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы программно-аппаратные ПАК АБИ
Назначение средства измерений
Комплексы программно-аппаратные ПАК АБИ предназначены для измерения геомет-
рических размеров объектов (длина, высота, площадь и т.д.).
Описание средства измерений
Комплекс программно-аппаратный ПАК АБИ состоит из
2-х цифровых фотокамер,
жестко закрепленных на базисе и персонального компьютера “Notebook” с установленным
специализированным программным обеспечением. Принцип действия основан на фотограм-
метрических методах расчета трехмерных координат точек объекта, наблюдаемых системой
фотокамер. Стереопара цифровых фотоснимков обрабатывается программным обеспечением
комплекса, рассчитывает координаты XYZ точек объекта, масштабирует снимки и вычисляет
расстояния между точками. Масштабирование снимков определяется специальной процеду-
рой калибровки комплекса с использованием высокоточного калибровочного поля, задающего
опорную систему координат и позволяющего оценить и компенсировать параметры нелиней-
ных искажений съемочной системы. Калибровка производится изготовителем, после чего
комплекс пломбируется пломбой изготовителя.

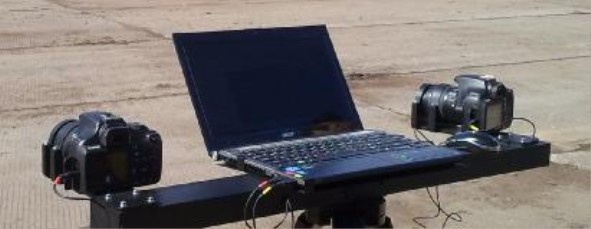

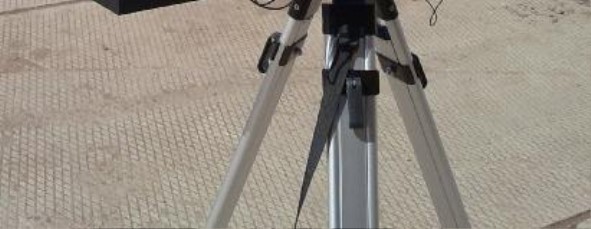

Внешний вид комплекса программно-аппаратного ПАК АБИ показан на рисунке 1.
Рисунок 1
Места пломбировки комплекса программно-аппаратного ПАК АБИ показаны на рисунке 2.
Лист № 2
всего листов 3
Рисунок 2
Программное обеспечение
Идентификационные данные программного обеспечения:
Наименова-
ние про-
граммного
обеспечения
обеспечения
Цифровой
Номер версии
идентификатор
Идентификационное (идентификаци-
программного
наименование про- онный номер) обеспечения
граммного обеспеченияпрограммного
(контрольная
сумма испол-
няемого кода)
ФРИЗФРИЗФРИЗ 3.39EBD552F
Алгоритм
вычисления
цифрового
идентифика-
тора про-
граммного
обеспечения
CRC32
Защита метрологически значимой составляющей программного обеспечения осуще-
ствляется при помощи электронного ключа, поставляемого вместе с программным обеспече-
нием. В процессе эксплуатации не предусматривается какое-либо воздействие на ПО: уста-
новка или изменение ПО, настройка параметров. В интерфейсе связи нет возможности влиять
на ПО.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«А» по МИ 3286-2010.
Метрологические и технические характеристики
±0,3
±0,3
Значение параметра
от 0,02 до 15
Наименование параметра
1. Диапазон измеряемых длин, м
2. Предел допускаемой абсолютной погрешности измерения длин в диа-
пазоне от 0,02 до 1 м, мм
3. Предел допускаемой относительной погрешности измерения длин в
диапазоне от1 до 15 м, %
3. Габаритные размеры, не более, мм:
4. Масса измерительного модуля, не более, кг:
5. Рабочий диапазон температур, ºС
6. Напряжение питания, В
860х215х168
6,5
от – 10 до +45
+12
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации и
корпус комплекса методом печати.
-

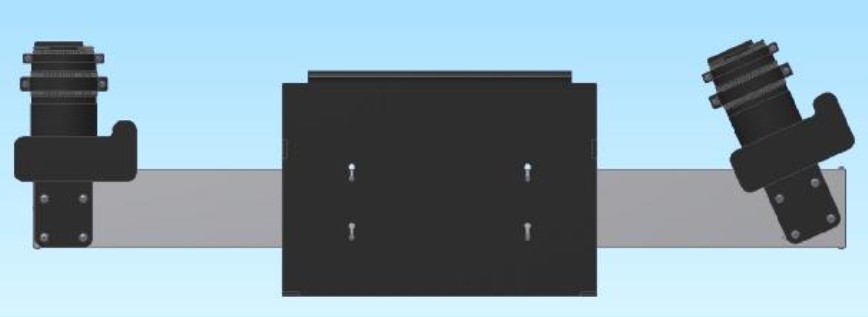

Обозначение мест расположения заводских пломб на базисе (вид сверху).
Лист № 3
всего листов 3
Комплектность средства измерений
Наименование
Комплекс программно-аппаратный ПАК АБИ
Рейка калибровочная
Руководство по эксплуатации 425800.001.38343004 РЭ
Методика поверки МП ТИнТ 68-2012
Кол-воПримечание
1 шт.
3 шт.
1 экз.
1 экз.
Поверка
осуществляется в соответствии с документом МП ТИнТ 68-2012 «Комплекс программно-
аппаратный ПАК АБИ. Методика поверки», утвержденным ГЦИ СИ ООО «ТестИнТех» 18
октября 2012 г.
Основное поверочное оборудование:
- Штангенциркуль Micron с
диапазоном измерений от 0 до 1000 мм и основной по-
грешностью ±0,1 мм;
- Рулетка измерительная металлическая Р20Н3Г с диапазоном измерений от 0 до 20 м
и основной погрешностью ±1 мм;
Сведения о методиках (методах) измерений
Содержатсявдокументе«Комплекспрограммно-аппаратныйПАКАБИ»
425800.001.38343004 Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к комплексам
программно-аппаратным ПАК АБИ
1 МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины
в диапазоне от 1·10
-6
до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
2
ТУ 4258-001-38343004-12 «Комплекс программно-аппаратный ПАК АБИ. Техниче-
ские условия».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Вне сферы государственного регулирования.
Изготовитель
Закрытое акционерное общество «Институт Информационных Технологий»
(ЗАО «Институт Информационных Технологий»)
107078, г. Москва, ул. Каланчевская, 11, стр. 3
Телефон:+7(495) 504-07-00, факс: +7(495) 789-46-66
E-mail:
Испытательный центр
Государственный Центр испытаний средств измерений ООО «ТестИнТех»
(ГЦИ СИ ООО «ТестИнТех»)
123308, Москва, ул. Мневники, д. 1
Аттестат аккредитации № 30149-11
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Ф.В. Булыгин
«____» _____________ 2012г.
М.П.
