Номер госреестра:
51638-12
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
TDC
Производитель:
Фирма "ABB s.r.o.", Чехия
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «12» марта 2021 г. №298
Лист № 1
Регистрационный № 51638-12Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения TDC
Назначение средства измерений
Трансформаторы напряжения TDC (далее – трансформаторы) предназначены для
передачи сигнала измерительной информации средствам измерений, устройствам защиты,
автоматики, сигнализации и управления в электрических установках переменного тока
промышленной частоты.
Описание средства измерений
Трансформаторы - незаземляемые однофазные с литой изоляцией, могут иметь до трех
вторичных обмоток. Первичные и вторичные обмотки залиты эпоксидной смолой. Эпоксидное
литье выполняет одновременно функции изолятора и несущей конструкции.
Принцип действия трансформаторов заключается в преобразовании напряжения
промышленной частоты в напряжения для измерения, а также для обеспечения гальванического
разделения измерительных приборов от цепи высокого напряжения.
Выводы первичных обмоток трансформаторов расположены на верхней части корпуса.
Зажимы вторичных обмоток расположены на литом выступе корпуса и закрываются
прозрачной пластмассовой пломбируемой крышкой.
Основаниетрансформаторовснабженометаллическойопорнойплитой,
вмонтированной в диэлектрический корпус. Для крепления трансформатора на месте
эксплуатации в опорной плите изготовлены 4 отверстия.
Трансформаторы выпускаются в следующих модификациях: TDC 4, TDC 5 и TDC 6
которые отличаются номинальными напряжениями.
Общий вид средства измерений приведен на рисунках 1 и 2.

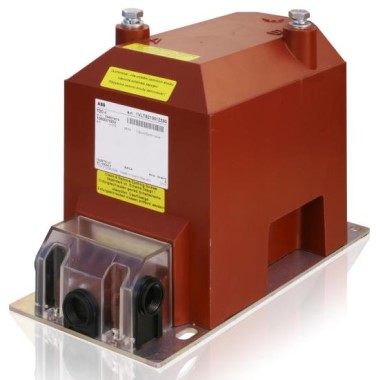

Рисунок 1 - Общий вид модификаций TDC 4 и TDC 5
Лист № 2
Всего листов 3

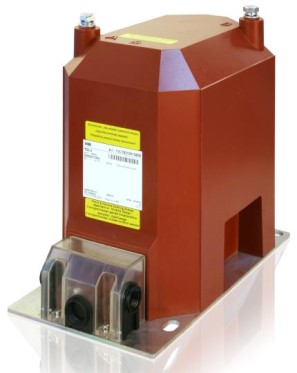

Рисунок 1 - Общий вид модификации TDC 6
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
- для модификации TDC 5
- для модификации TDC 6
3; 3,3; 6; 6,3; 6,6; 6,9; 10; 10,5; 11
10; 10,5; 11; 13,8;
15; 15,75
Значение
3; 6; 10
10; 15
20
Таблица 1 - Метрологические характеристики
Наименование характеристики
Класс напряжения по ГОСТ 1516.3-96, кВ
- для модификации TDC 4
- для модификации TDC 5
- для модификации TDC 6
Номинальное напряжения первичной обмотки, кВ
- для модификации TDC 4
3; 3,3; 6; 6,3; 6,6; 6,9; 10; 10,5; 11;
13,8; 15; 15,75; 18; 20; 22
100 или 110
Номинальные напряжения вторичных обмоток, В
Класс точности вторичных обмоток
- для измерений
- для защиты
Номинальные мощности вторичных обмоток, В·А
Номинальная частота переменного тока, Гц
0,2; 0,5; 1,0
3Р; 6P
2,5; 5; 7,5; 10; 15; 20; 25; 30; 35; 40;
45; 50; 60; 75; 100; 150; 200
50; 60
Таблица 2 - Основные технические характеристики
Наименование характеристики
Условия эксплуатации по ГОСТ 15150-69 У3 в диапазоне
температур окружающей среды,
о
С
Значение
от –25 до +50
или
от –25 до +40
Габаритные размеры трансформатора (Высота × Ширина ×
Глубина), мм, не более
- для модификаций TDC 4 и TDC 5
- для модификации TDC 6
338 × 148 × 220
352 × 178 × 280
Лист № 3
Всего листов 3
Значение
Наименование характеристики
Масса трансформатора, кг, не более
- для модификаций TDC 4 и TDC 5
- для модификации TDC 6
Средний срок службы, лет, не менее
Средняя наработка на отказ, ч, не менее
20
38
30
262800
Знак утверждения типа
наносится методом трафаретной печати на табличку технических данных трансформатора и
типографским способом на титульный лист паспорта.
Комплектность средства измерений
Обозначение
Таблица 3 - Комплектность средства измерений
Наименование
Трансформатор напряжения TDC
Паспорт
-
Количество
1 шт.
1 экз.
Сведения о методиках (методах) измерений
приведены в п.11 и приложении Б ГОСТ 1983-2015 Трансформаторы напряжения. Общие
технические условия.
Нормативныедокументы,устанавливающиетребованияктрансформаторам
напряжения TDC
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Изготовитель
Фирма «ABB s.r.o.», Чехия
Адрес: Videnska 117, 619 00 Brno, Czech Republic
Телефон: +420 547 152 602
Web-сайт: new.abb.com
E-mail: kontakt@cz.abb.com
Заявитель
Общество с ограниченной ответственностью «АББ» (ООО «АББ»)
Адрес: 117335, г. Москва, Нахимовский проспект, д. 58
ИНН 7727180430
Телефон: +7 (495) 777-22-20
Web-сайт: new.abb.com/ru
E-mail: contact.center@ru.abb.com
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) «РОСИСПЫТАНИЯ»
Юридический адрес: г. Москва, Гранатный пер., д.4
Телефон: +7 (495) 781 48 98
Аттестат аккредитации по проведению испытаний средств измерений в целях
утверждения типа № 30123-10 от 12.02.2010 г.
