Анализаторы параметров коаксиальных трактов портативные S331L, ГРСИ 51533-12
Номер госреестра:
51533-12
Наименование СИ:
Анализаторы параметров коаксиальных трактов портативные
Обозначение типа:
S331L
Производитель:
Фирма "Anritsu Company", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.07.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48502
об утверждении типа средств измерений
лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы параметров коаксиальных трактов портативные S331L
Назначение средства измерений
Анализаторы параметров коаксиальных трактов портативные S331L предназначены для
измерения коэффициентов отражения и мощности в коаксиальных радиотехнических трактах.
Описание средства измерений
Принцип действия анализаторов параметров коаксиальных трактов портативных S331L в
режиме измерения коэффициентов отражения основан на использовании направленного
измерительного моста и вычислении отношения уровня входного отраженного сигнала к
уровню мощности генератора. Калибровка в заданном диапазоне частот может производиться с
помощью внешнего эталонного набора OSL, или установленного в отдельный порт сменного
модуля InstaCal/Power Meter. Модуль InstaCal/Power Meter содержит детектор для измерения
средней мощности СВЧ сигналов. Он может быть использован либо для калибровки в режиме
измерения коэффициентов отражения, либо для измерения мощности.
На внутренний контроллер установлено фирменное программное обеспечение. Запись и
сохранение измерительной информации может осуществляться по интерфейсу USB.

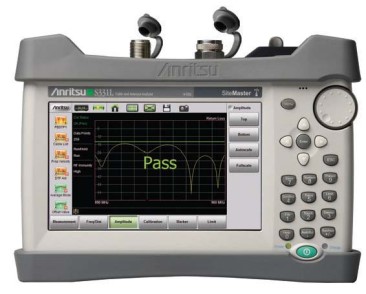

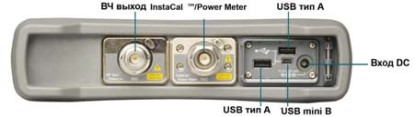

Внешний вид анализаторов параметров коаксиальных трактов портативных S331L
показан на фотографиях 1 (вид спереди) и 2 (вид сверху). Знак поверки в виде наклейки
размещается в середине задней панели.
Анализаторы параметров коаксиальных трактов портативные S331L выполнены в
прочном корпусе и снабжены чехлом-сумкой для переноски. В полевых условиях возможна
работа от автомобильного прикуривателя или от аккумулятора.
Анализаторы параметров коаксиальных трактов портативные S331L по техническим
требованиям соответствуют группе 4 ГОСТ 22261-94.
фотография 1 – Вид спередифотография 2 – Вид сверху
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, по структуре
является целостным, выполняет функции управления параметрами отображения и обработки
измерительной информации. Общие сведения о программном обеспечении приведены в
таблице ниже.
идентификационное наименованиеS331L Application Package
идентификационный номер версииV1.00 и выше
класс рискакласс риска A по WELMEC 7.2 для категории P
место пломбирования
лист № 2
всего листов 4
Метрологические и технические характеристики
РЕЖИМ ИЗМЕРЕНИЯ КОЭФФИЦИЕНТОВ ОТРАЖЕНИЯ
диапазон частотот 2 МГц до 4 ГГц
пределы основной допускаемой погрешности частоты генератора
при температуре 23 ± 3 ºC± 5·10
-6
уровень мощности тестового сигнала, типовое значение+ 3 дБм
1
диапазон измерений КСВНот 1 до 65
направленность измерительного моста после калибровки, не менее
с внешним набором OSL 42 дБ
с встроенным модулем InstaCal 38 дБ
пределы допускаемой погрешности измерения КСВН
КСВН = 1,4± 8 %
КСВН = 2,0± 16 %
РЕЖИМ ИЗМЕРЕНИЯ МОЩНОСТИ
диапазон частотот 50 МГц до 4 ГГц
диапазон измеряемого уровня мощностиот – 33 до + 20 дБм
пределы основной допускаемой погрешности измерения мощности
0 дБм на частоте 1 ГГц при температуре 23 ± 3 ºC± 0,7 дБ
неравномерность АЧХ (относительно уровня на частоте 1 ГГц) и
погрешность нелинейности (относительно уровня 0 дБм), не более± 0,8 дБ
суммарная погрешность измерения мощности, не более± 1,5 дБ
дополнительная погрешность измерения мощности в рабочем
диапазоне температур, типовое значение, не более± 0,02 дБ/ ºC
ОБЩИЕ ХАРАКТЕРИСТИКИ
размер (по диагонали) и разрешение дисплея7.0’’; 800x480
параметры электропитания
тип встраиваемого аккумулятораLi-Ion
время непрерывной работы, не менее8 часов
рабочие условия эксплуатациигруппа 4 ГОСТ 22261-
94
диапазон температурот – 10 до + 55 ºC
относительная влажность воздухадо 95 %
предельная высота над уровнем моря4600 м
диапазон температур транспортирования и храненияот – 40 до + 71 ºC
габаритные размеры
длина250 мм
ширина177 мм
толщина61 мм
масса, не более2,0 кг
электромагнитная совместимостьпо ГОСТ Р 51522-99
безопасностьпо ГОСТ Р 52319-2005
Примечание 1. Здесь и далее дБм обозначает уровень в дБ относительно 1 мВт
Знак утверждения типа
Знак утверждения типа наносится на заднюю панель корпуса прибора в левом верхнем
углу в виде наклейки и на титульный лист руководства по эксплуатации типографским
способом.
лист № 3
всего листов 4
Комплектность средства измерений
наименование и обозначениекол-во
анализатор параметров коаксиальных трактов портативный S331L 1 шт.
мягкий чехол-сумка 2000-1676-R 1 шт.
адаптер для сети переменного тока 40-187-R 1 шт.
адаптер для автомобильного прикуривателя 806-141-R 1 шт.
кабель USB мини 3-2000-1498 1 шт.
DVD-диск Anritsu Tool Box with Line Sweep Tools 2300-530 1 шт.
CD с документацией 10920-000601 шт.
Site Master S331L Technical Data Sheet 11410-006161 шт.
Site Master S331L User Guide 10580-003211 шт.
калиброванный гаечный ключ N(m) 2000-1687-R1 шт.
руководство по эксплуатации на русском языке 10580-00321R1 шт.
методика поверки МП РТ 1786-20121 шт.
Поверка
осуществляется по документу «МП РТ 1786-2012. Анализаторы параметров коаксиальных
трактов портативные S331L. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ
«Ростест-Москва» 28.09.2012 г.
Средства поверки:
средство поверки и требования к его
метрологическим характеристикам
меры КСВН
диапазон частот от 0 до 4 ГГц;
относительная погрешность:
КСВН 1,4 не более ± 2 %
КСВН 2,0 не более ± 4 %
частотомер
разрешение при измерении частоты 1 и 3 ГГц
не хуже 100 Гц;
вход внешней синхронизации 10 МГц
стандарт частоты
относительная погрешность частоты
10 МГц не более ± 5·10
-7
;
уровень сигнала от 0 до + 10 дБм
генератор сигналов
диапазон частот от 50 МГц до 4 ГГц;
уровень мощности от – 35 дБм до + 10 дБм
ваттметр проходящей мощности СВЧ
относительная погрешность измерения
мощности от – 30 до + 10 дБм частотой
от 50 МГц до 4 ГГц не более ± 0,35 дБ
рекомендуемое средство поверки и его
метрологические характеристики
нагрузки с КСВН 1,4 ± 0,05; 2,0 ± 0,05
из комплекта мер КСВН и полного
сопротивления ЭК9-140
диапазон частот от 0 до 4 ГГц; относительная
погрешность действительного значения
КСВН 1,4 не более ± 1 %; 2,0 не более ± 1,5 %
частотомер электронно-счетный
Agilent 53150A
диапазон частот канала 2 от 50 МГц до 20 ГГц;
разрешение 1 Гц на частотах 1 и 3 ГГц;
вход внешней синхронизации 10 МГц
стандарт частоты рубидиевый
Stanford Research Systems FS725
выходной сигнал частотой 10 МГц;
годовой дрейф частоты не более ± 1·10
-10
;
уровень сигнала + 7 дБм
генератор сигналов измерительный
Anritsu MG3691C с опциями 2, 4
диапазон частот от 8 МГц до 10 ГГц;
уровень мощности от – 115 дБм до + 19 дБм
преобразователь измерительный
Rohde & Schwarz NRP-Z28
относительная погрешность измерения
мощности от – 30 до + 10 дБм частотой
от 10 МГц до 18 ГГц не более ± 0,1 дБ
лист № 4
всего листов 4
Сведения о методиках (методах) измерений
Методы измерений изложены в документе:
Анализаторы параметров коаксиальных трактов портативные S331L. Руководство
пользователя 10580-00321R, разделы 3 – 6.
Нормативные документы, устанавливающие требования к анализаторам параметров
коаксиальных трактов портативным S331L
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление мероприятий государственного контроля и надзора в сфере электросвязи.
Выполнение работ по оценке соответствия промышленной продукции (средств
электросвязи) установленным законодательством Российской Федерации обязательным
требованиям.
Изготовитель
Фирма “Anritsu Company”, США
490 Jarvis Drive, Morgan Hill, CA 95037, USA
тел./факс 1-888-534-8453, e-mail sales.esdc@anritsu.com
Заявитель
ЗАО «АКТИ-Мастер», г. Москва
Юридический адрес: 125047, Москва, ул. Александра Невского,
д. 19/25, стр. 1; тел./факс (499)154-74-86
Испытательный центр
ФБУ «Ростест-Москва», аттестат аккредитации № 30010-10;
117418 Москва, Нахимовский пр., 31; тел. (499)129-19-11, факс (499)129-99-96
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«______»_______________ 2012 г.
