Номер госреестра:
51534-12
Наименование СИ:
Контроллеры
Обозначение типа:
КП ИЦФР.421451.023
Производитель:
ООО "НПО ВНИИЭФ-Волгогаз", г.Саров
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
22.10.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48503
об утверждении типа средств измерений
лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры КП ИЦФР.421451.023
Назначение средства измерений
Контроллеры КП ИЦФР.421451.023 (далее по тексту – контроллер) предназначены для:
– автоматического измерения аналоговых сигналов от датчиков с унифицированными
выходными сигналами постоянного тока;
– накопления, обработки, хранения, отображения результатов измерений;
– информационно-управляющего обмена по последовательному каналу связи с систе-
мой верхнего уровня (прием команд управления и передача по запросу собранной и обрабо-
танной информации).
Область применения контроллера – в составе систем телемеханики, систем автоматизи-
рованного контроля и управления технологическими процессами предприятий.
Описание средства измерений
Принцип действия контроллера основан на преобразовании текущих значений входных
аналоговых сигналов постоянного тока в цифровые коды с последующей обработкой резуль-
татов измерений и преобразованием их в значения измеряемой физической величины, кото-
рые выводятся на устройство отображения информации.
Конструктивно контроллер представляет собой металлический шкаф с размещенным в
нем оборудованием. В состав оборудования контроллера входят: программируемый логический
контроллер, контроллер ввода-вывода (КВВ), панель контроля и управления (ПКУ), модули
управления кранами, клеммные модули, устройства обеспечения работы контроллера (модули
питания, устройства сопряжения). Внешний вид контроллера представлен на рисунке 1.
программного
наименование
идентификатора
обмена с кон-
Программное обеспечение
Программное обеспечение (ПО) позволяет устанавливать режимы работы контроллера
(автоматический или по команде оператора), измерять унифицированные аналоговые сигналы
постоянного тока, проводить накопление, обработку и хранение полученной информации и
отображать ее на индикаторе ПКУ.
Класс защиты ПО относится к категории «С».
Идентификационные данные ПО
Идентификаци-Алгоритм вычис-
Наименованиеонное
Номер Цифровой идентификатор
ления цифрового
обеспеченияпр
о
гра
м
мн
о
го
версиипрограммного обеспечения
пр
о
гра
м
мн
о
го
обеспечения обеспечения
Программа ин-
формационно-
управляющего
soi_fastwell6.9c63ae0a045b37b9b0bdf640451b579eemd5
ПКУ
троллером ввода-
вывода
Программа мате-
матической обра-soi_MathProc1.033a0b4725091b0d0f53d39ad5dd8caf9md5
ботки данных
Программа ИЧМ
VFD_outline1.0a05fadb4fc0890fe398a5b181c152127md5
ибровки каналоwell
верки каналовl
л
Программа ка-
в
svi_CalibrateFast
1.3 de77d088869f824bf0077496fb284f3b md5
Программа по- svi_VerifyFastwel
1.4 13af47452dd40f2a9a679f0c1ec64b63 md5
КВВ Fastwell
Конфигурация
Fastwell_IO.zip1.0Fde571331eda2fb76944fb5ed904e29emd5
Лист № 2
Всего листов 4

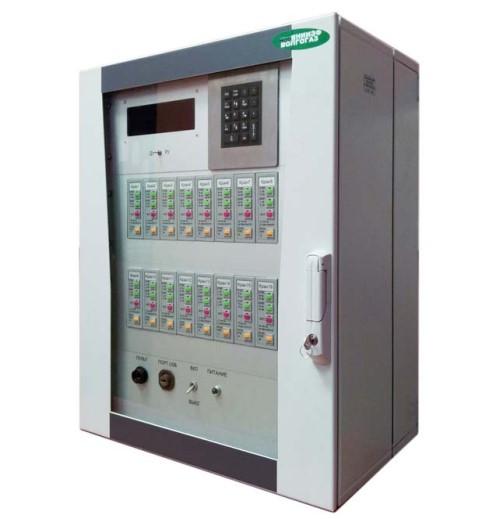

Рисунок 1– Внешний вид контроллера КП ИЦФР.421451.023
Метрологические и технические характеристики
Количество каналов измерения аналоговых сигналов постоянного тока32
Диапазон измерения аналоговых сигналов постоянного токаот 4 до 20 мА
Пределы допускаемой основной приведенной погрешности измерения
аналоговых сигналов постоянного тока± 0,1 %
Пределы допускаемой дополнительной приведенной погрешности изме-
рения аналоговых сигналов постоянного тока, вызванной изменениями
температуры окружающего воздуха от минус 40 до плюс 70
°
С на каж-
дые 10 ºС
± 0,05 %
Примечание – За нормирующее значение принимают разность верхнего и нижнего пределов
диапазона измерений
Электрическое сопротивление изоляции между цепями питания и кор-
пусом контроллера:
- в нормальных условиях применения, не менее20 МОм
- при верхнем значении температуры окружающей среды 70
°
С, не менее
5 МОм
Испытательное напряжение при испытаниях на электрическую проч-
ность изоляции (действующее значение)(120 ± 30) В
Габаритные размеры контроллера:
- высота, не более760 мм
- ширина, не более600 мм
- глубина, не более390 мм
Масса контроллера, не более50 кг
Напряжение питания постоянного токаот 18 до 30 В
Потребляемая мощность, не более115 Вт
Гарантийный срок эксплуатации со дня ввода в эксплуатацию в преде-
лах гарантийного срока хранения, равного 24 месяцам18 месяцев
Среднее время между отказами оборудования контроллера (без учета
регламентных работ по обслуживанию), не менее8760 ч
Установленный срок службы, не менее12 лет
Среднее время восстановления работоспособности, не более1 ч
Лист № 3
Всего листов 4
Условия эксплуатации:
- температура окружающей среды от минус 40 до плюс 70 °С;
- относительная влажность воздуха до 80 % при 35 °С и более низких температурах без
конденсации влаги;
- атмосферное давление от 84,0 до 106,7 кПа.
Знак утверждения типа
Знак утверждения типа наносят на корпус шкафа контроллера путем наклейки соответ-
ствующей таблички, а также на титульный лист технических условий ИЦФР.421451.023ТУ,
формуляра ИЦФР.421451.023ФО, руководства по эксплуатации ИЦФР.421451.023РЭ и мето-
дики поверки ИЦФР.421451.023РЭ1 типографским способом по центру над наименованием
средства измерений.
Обозначение
ИЦФР.421451.023
ИЦФР.421941.012
КЛИЖ.421943.012
Количество
1 шт.
1 шт.
1 шт.
Комплектность средства измерений
Наименование
Контроллер КП
Комплект монтажных частей
Комплект запасных частей
Комплект эксплуатационной документации в
соответствии с ведомостью
ИЦФР.421451.023ВЭ
1 шт.
Поверка
осуществляется в соответствии с документом ИЦФР.421451.023РЭ1 «Контроллер КП. Руко-
водство по эксплуатации. Приложение Г. Методика поверки», утвержденному ГСИ СИ ФГУП
«РФЯЦ-ВНИИЭФ» 02.07.2012 г.
Основные средства поверки: мегаомметр Ф4102/1 ТУ25-04.13.0071-83 (погрешность из-
мерения ± 1,5 %); универсальная пробойная установка УПУ-21/1 ТУ РБ 100039847.009-2004
(диапазон до 10000 В, погрешность измерения ± 10 %); прибор для поверки вольтметров
В1-13 Хв.2.085.008ТУ (диапазон установки значений постоянного тока от 0 до 20 мА, по-
грешность ± 0,02 %).
Сведения о методиках измерений
Методика измерений представлена в ИЦФР.421451.023РЭ «Контроллер КП. Руково-
дство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к контроллеру
1 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов.
Общие технические условия».
2 ГОСТ 8.022-91 «Государственная система обеспечения единства измерений. Государ-
ственный первичный эталон и государственная поверочная схема для средств измерений силы
постоянного электрического тока в диапазоне от 1х10 в минус 16 ст. до 30 А»
3 ИЦФР.421451.023ТУ «Контроллер КП. Технические условия».
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
При выполнении работ по оценке соответствия промышленной продукции и продук-
ции других видов, а также иных объектов установленным законодательством Российской Фе-
дерации обязательным требованиям.
Лист № 4
Всего листов 4
Изготовитель
ООО «НПО ВНИИЭФ-ВОЛГОГАЗ»,
юридический адрес: 607190, Нижегородская обл., г. Саров, ул. Железнодорожная, 4/1.
Телефон (83130) 2-57-99, Факс (83130) 2-47-36. E-mail:
ivi@gatenpo.sarov.r
u
.
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «РФЯЦ-ВНИИЭФ»,
607188, Нижегородская обл., г. Саров, пр. Мира, д. 37.
Телефон: (83130) 22224, 22302, 20694. Факс (83130) 22232. E-mail: shvn@olit.vniief.ru
Аттестат аккредитации № 30046-11 от 04.05.2011.
Заместитель Руководителя
Федерального агентства по
техническому регулированию
и метрологии
Ф.В. Булыгин
М.П.«____» ___________ 2012 г
