ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства детектирования УДПН-06
Назначение средства измерений
Устройства детектирования (далее УДПН) предназначены для контроля плотности
потока тепловых нейтронов в каналах ионизационных камер при работе реакторной установки
в диапазоне источника. Кроме того, УДПН обеспечивают контроль реакторной установки при
первой загрузке и последующих перегрузках топлива.
Описание средства измерений
УДПН-06 состоит из двух механически не соединенных блоков: блока детектирования
СРNВ44/S15, Photonis (далее БДПН) и блока преобразования БПХ-05 (далее БПХ).
УДПН-06-01 состоит из двух механически не соединенных блоков: блока
детектирования СРNВ44/M20, Photonis (далее БДПН) и блока преобразования БПХ-05-01
(далее БПХ).
БДПН преобразует нейтронное излучение в электрический сигнал в виде импульсов
тока, поступающий затем на вход БПХ. В качестве детектора нейтронов в БДПН применяется
борный счетчик нейтронов.
Конструктивно БДПН состоит из корпуса, выполненного в виде тонкостенного
цилиндра из алюминия, внутри которого помещен нейтронный счетчик. На одной из торцевых
поверхностей размещается узел крепления. С противоположной стороны в корпус БДПН
герметично введен металлический кабель, по которому передается питающее напряжение и
сигнал.
Блок БПХ предназначен, для усиления и преобразования импульсов тока от БДПН в
импульсы напряжения, дискриминации шумовых импульсов и формирования выходных
импульсов, частота которых пропорциональна контролируемой плотности потока нейтронов.
Питание УДПН обеспечивается с помощью блока вспомогательного (БХ), входящего
в состав аппаратуры контроля нейтронного потока (АКНП).
Устройство детектирования УДПН-06 отличается от устройства детектирования
УДПН-06-01 длиной кабельной линии связи БДПН и исполнением сальникового ввода кабеля
в БПХ.

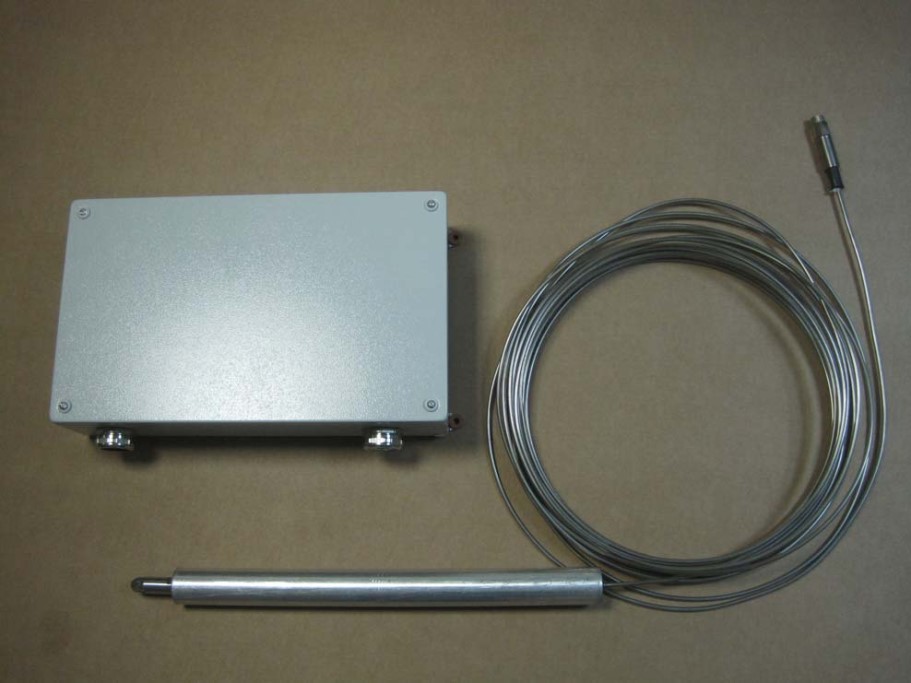

Фотография общего вида, схема пломбировки от несанкционированного доступа и
место нанесения оттисков клейм приведены на рисунках 1 и 2.
лист № 2
всего листов 6
Рисунок 1 – общий вид УДПН
Рисунок 2 – схема пломбировки и место нанесения оттисков клейм
лист № 3
всего листов 6
Метрологические и технические характеристики
Основные метрологические характеристики УДПН приведены в таблицах 1 и 2.
Таблица 1 – Основные метрологические характеристики УДПН
Наименование характеристики ЕдиницаТип УДПН
измерения УДПН-06, УДПН-06-01
Тип детектора нейтроновCPNB44 (Photonis)
Диапазон измерения плотности потока
с
-1
⋅
см
-2
5,0
⋅
10
-2
… 1,0
⋅
10
4
нейтронов
Предел допускаемой основной%±25
относительной погрешности измерения
плотности потока нейтронов для
доверительной вероятности 0,95, не
более
Предел дополнительной погрешности%±12,5
измерения плотности потока нейтронов
при воздействии температуры, не более
Мощность поглощенной в воздухе
Гр
⋅
ч
-1
10
дозы фонового гамма-излучения
в месте размещения БДПН, не более
Чувствительность к нейтронам всм
2
8,0
±
1,2
диапазоне контроля плотности потока
нейтронов
Уровень собственного фона, не болеес
-1
0,1
Таблица 2 – Основные технические характеристики УДПН
Наименование характеристики
Единица
измерения
мин
%
Номинальное значение
характеристики
15
±5
В
Непрерывный
+12, минус 12, +5
мА
МОм
500
20
Ом
ч
ч
0,1
25000
1
лет
°
С
10
от +1 до +80
°
С
Время установления рабочего режима, не более
Нестабильность показаний за 24 ч непрерывной
работы
Режим работы устройства детектирования
Напряжение питания (от внешнего источника
питания)
Ток потребления, не более
Сопротивление изоляции при нормальных
условиях, не менее
Сопротивление заземления, не более
Наработка на отказ, не менее
Время, необходимое для замены составных
частей устройства
Назначенный срок службы
Устойчивость к воздействию температуры для
блоков детектирования
Устойчивость к воздействию температуры для
блоков преобразования (в течение 6 часов)
Устойчивость и прочность к воздействию
относительной влажности при температуре +35
°
С
%
от +1 до +50
(до +60)
98
лист № 4
всего листов 6
°
С
°
С
%
от +1 до +80
от +1 до +50
98
от 66 до 106,7
Наименование характеристики
Единица
измерения
Сейсмостойкость
кПа
Номинальное значение
характеристики
I категория
сейсмостойкости по
НП-031 (ПНАЭ Г-5-006)
от 66 до 106,7
мм
от 1,5 до 2,5
положительная
Ø 48 × 606
кг
кг
мм
кг
5,0
7,0
540 × 340 × 135
12
Устойчивость к воздействию атмосферного
давления
Характеристики импульсов, измеренные на
конце кабеля типа КМПвЭВЭВнг-FRLS
ТУ16.К71-337-2004, при нагрузке 1 кОм,
полярность импульса
Габаритные размеры CPNB44/S15,
СРNB44/M20
Масса CPNB44/S15, не более
Масса CPNB44/М20, не более
Габаритные размеры БПХ
Масса БПХ
Условия эксплуатации:
Температура окружающего воздуха для блоков
детектирования,
Температура окружающего воздуха для БПХ,
Относительная влажность (при температуре
воздуха 35
°
С)
Давление
кПа
Знак утверждения типа
Знак утверждения типа наносят на корпуса БДПН и БПХ методом штемпелевания,
а на титульные листы руководства по эксплуатации и паспорта – типографским способом.
Комплектность средства измерений
Вкомплектпоставкиустройствадетектированиявходятизделияи
эксплуатационные документы, приведенные в таблице 3.
1
1
Таблица 3 – Комплект поставки устройства детектирования УДПН-06
№
Наименование Обозначение
Количество,
штук
Блок детектирования
СРNВ44/S15 PHOTONIS
2Блок преобразования БПХ-05
3Паспорт
4Руководство по эксплуатации
СФЮА.468151.005 1
СФЮА.418252.010 ПС 1
СФЮА.418252.010 РЭ1
лист № 5
всего листов 6
1
1
Таблица 4 – Комплект поставки устройства детектирования УДПН-06-01
№
НаименованиеОбозначение
Количество,
штук
Блок детектирования
СРNВ44/М20 PHOTONIS
2
Блок преобразования БПХ-05-01
3
Паспорт
4
Руководство по эксплуатации
СФЮА.468151.005-01
1
СФЮА.418252.010-01 ПС
1
СФЮА.418252.010-01 РЭ
1
Поверка
осуществляется по документу СФЮА.418252.010 МП «Устройство детектирования
УДПН-06. Методика поверки», утвержденному ГЦИ СИ ОАО “СНИИП” 7 июня 2011г.
Средстваповерки:установкисводородосодержащимзамедлителем,
радионуклидные источники нейтронов типа ИБН, ИБН-8 – рабочие эталоны 2 разряда, а
также источники нейтронов на основе ядерных реакторов, аттестованные в качестве
рабочих эталонов не ниже 2 разряда.
КонтрольработоспособностиихарактеристикУДПНприэксплуатации
осуществляется в соответствии с эксплуатационной документацией аппаратуры АКНП, в
составе которой эксплуатируется УДПН.
Основные характеристики средств измерений (СИ) используемых при поверке
приведены в таблице 5.
Таблица 5 – Основные характеристики СИ поверки
энергией ниже кадмиевой
НаименованиеЕдиницаНоминальное значение характеристики
характеристики измерения
вторичный эталон единицы плотности потока тепловых нейтронов ВЭТ 10-4 на основе
ядерного реактора Ф-1
Значения плотности потока и
с
-1
⋅
м
-2
(К)
6,17·10
13
(358±3) - центр активной зоны
температуры нейтронов с
0,99·10
13
(328±3) - «Вертикальный канал»
границы при скорости счета
1,60·10
11
(293±3) - «Тепловая колонна»
монитора 9600 имп/с (мощность
24 кВт)
Погрешность значений%2
плотности потока тепловых
нейтронов вышеуказанных
точек при доверительной
вероятности 0,99, не более
Значение плотности потока
с
-1
⋅
м
-2
0,96·10
9
- «Холодная сборка»
нейтронов с энергией ниже
кадмиевой границы при
скорости счета монитора 9600
имп/с (мощность 24 кВт)
Погрешность значения%5
плотности потока тепловых
нейтронов в канале «Холодная
сборка» при доверительной
вероятности 0,95, не более
лист № 6
всего листов 6
НаименованиеЕдиницаНоминальное значение характеристики
характеристики измерения
установка образцовая УРН-1 с Pu - Be источниками ИБН-13 №08, ИБН-15 №118, ИБН-8-1
№236, ИБН-8-2 №167, ИБН-8-3 №22
Значения плотности потока
с
-1
⋅
см
-2
1,25·10
4
- №22
тепловых нейтронов 1017 - №167
350,7 - №236
3,3463 - №118
0,7686 - №08
Погрешность значений%5
плотности потока тепловых
нейтронов при доверительной
вероятности 0,95, не более
Сведения о методиках (методах) измерений
Руководство по эксплуатации СФЮА.418252.010 РЭ.
Нормативные и технические характеристики, устанавливающие требования к
устройству детектирования УДПН
1. ГОСТ 8.031 Государственный первичный эталон и государственная поверочная
схема для средств измерений потока и плотности потока нейтронов.
2. СФЮА.418252.010 ТУ Технические условия.
3. СФЮА.418252.010 МП Методика поверки.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при осуществлении производственного контроля за соблюдением установленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта.
Изготовитель
ООО «СКУ-Атом», 123298, г. Москва, ул. Расплетина, д.24.
Телефон
: +7 495 645-36-45
Факс
: +7 495 645-36-45
Электронная
почта: info@sku-atom.ru
Испытательный центр
Государственный центр испытаний средств измерений ОАО "СНИИП"
123060, г. Москва, ул. Расплетина, д.5
Тел. +7(499)198-97-00 Факс +7(499)943-00-63, e-mail: dep1500@sniip.ru
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.П.«___» __________ 2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 8408-81 | Блоки детектирования | БДЭГ-13П, БДЭГ-13П1 | П/я В-8251, Рыбинский завод приборостроения, г.Рыбинск | Нет данных | Перейти |
| 26759-04 | Устройства весоизмерительные | DS | Фирма "Shanghai Teraoka Electronic Co., Ltd.", Китай | 1 год | Перейти |
| 78624-20 | Устройства весоизмерительные автоматические | ТВС | ООО "СКАМАТИК", г.Москва | 1 год | Перейти |
| 8893-82 | Блоки детектирования | БДАБ-06 | ГУП "Уфимское приборостроительное ПО" (УППО), г.Уфа | 1 год | Перейти |
| 50730-12 | Датчики давления | МИДА-15 | ЗАО "Микроэлектронные датчики и устройства" (МИДАУС), г.Ульяновск | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
