Номер госреестра:
51140-12
Наименование СИ:
Нефелометр
Обозначение типа:
VS20-UMB
Производитель:
Фирма "Lufft Mess- und Regeltechnik GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 001.0905.0405.012
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48044
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Нефелометр VS20-UMB
Назначение средства измерений
Нефелометр VS20-UMB предназначен для автоматических измерений метеорологиче-
ской оптической дальности (далее МОД).
Описание средства измерений
Принцип действия нефелометра VS20-UMB основан на оценке показателя ослабления
светового потока в атмосфере.
Нефелометр VS20-UMB состоит из излучателя, приемника, контроллера, кронштейна.
Излучатель состоит из инфракрасного светодиода, стабилизатора интенсивности све-
тодиода, схемы контроля и компенсации загрязненности окна. Приемник состоит из фотодио-
да, усилителя, фильтра, A/D конвертера, стабилизатора интенсивности фотодиода, контролле-
ра, схемы контроля и компенсации загрязненности окна. В излучателе и приемнике линзы за-
щищены от осадков козырьками. Линзы и козырьки оборудованы встроенным обогревом.
Измерение показателя ослабления осуществляется посредством регистрации интен-
сивности рассеянного светового потока. Пересчет измеренного показателя ослабления в МОД
производится в соответствии с законом Бугера-Ламберта по известной формуле Кошмидера.
Нефелометр VS20-UMB управляется микропроцессором и имеет набор встроенных
команд и последовательных тестов для корректировки конфигурации и контроля функций для
проверки системных параметров.
Конструктивно в нефелометре VS20-UMB излучатель и приемник закреплены на
кронштейне напротив друг друга так, чтобы их оптические оси были направлены под углом 42
градуса к горизонтальной плоскости. Кронштейн крепится на мачте высотой 1,5 м, которая
устанавливается на бетонном фундаменте. Общий вид нефелометра VS20-UMB приведен на
рис.1.
Нефелометр VS20-UMB работает непрерывно (круглосуточно), сообщения о прове-
денных измерениях передаются через определенные временные интервалы или по запросу.
Для обмена информацией нефелометр VS20-UMB имеет последовательный интерфейс RS-
485. Нефелометр VS20-UMB при использовании модемов могут быть удалены от обслужи-
вающего терминала или ПК на расстояние до 10 км.
1
2
3

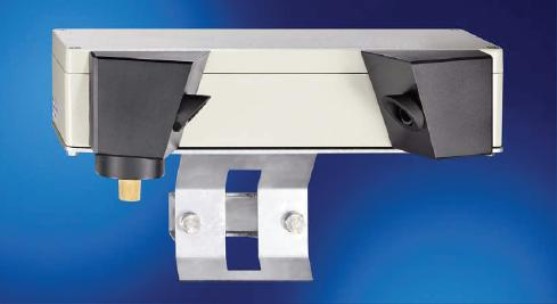

Рис.1 Нефелометры VS20-UMB
Излучатель - 1, приемник - 2, кронштейн - 3,
Лист № 2
всего листов 3
1
Рисунок 2. Схема пломбирования нефелометра VS20-UMB
Пломбы – 1.
Программное обеспечение
Программное обеспечение «UMB-Config-VS» состоит из двух модулей: встроенного ПО
и автономного ПО. Встроенное ПО («UMB_Reader») обеспечивает сбор данных, обработку, пере-
дачу данных на персональный компьютер. Автономное ПО («UMB-Config-Tool») обеспечивает
отображение, анализ и архивирование результатов измерений, проверку состояния нефелометра
VS20-UMB. Автономное ПО является полностью метрологически значимым (файл ULSPS.exe).
Таблица 1
Наименование про-
граммного обеспече-
ния
«UMB_Reader»
«UMB-Config-Tool»
Идентифика-
ционное на-
именование
программного
обеспечения
umb_r.hex
ULSPS.exe
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
2.5
1.5
Цифровой идентифи-
катор программного
обеспечения (кон-
трольная сумма ис-
полняемого кода)
BF557D62
2EA34FFB
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
CRC32
CRC32
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений
соответствует уровню «С» по МИ 3286-2010.
Влияние ПО «UMB-Config-VS» учтено при нормировании метрологических характеристик.
Метрологические и технические характеристики
Таблица 2
Значения характеристики
от 0,0015 до 0,3
±3
от 10 до 2000
Наименование характеристики
Диапазон измерений показателя ослабления, м
-1
Пределы допускаемой относительной погрешности из-
мерений показателя ослабления, %
Диапазон измерений эквивалентной МОД, м
Пределы допускаемой относительной погрешности из-
мерений эквивалентной МОД,%
Напряжение источника постоянного тока, В
Максимальная потребляемая мощность, Вт
Средняя наработка на отказ, ч
Срок службы, лет
±3
от 20 до 30
3
10000
10
Габаритные размеры, масса
Нефелометр VS20-UMB
высота, мм
80
ширина, мм
360
глубина, мм
190
масса, кг
4,0
Условия эксплуатации
-температура воздуха,
o
C;
-относительная влажность воздуха,
%
;
-атмосферного давления, гПа
от минус 40 до 60
от 0 до 100
от 800 до 1100
Лист № 3
всего листов 3
Знак утверждения типа
Знак утверждения типа наносится на титульный лист формуляра и на пластину, крепя-
щуюся на приемнике нефелометра, типографским методом.
Комплектность средства измерений
1. Нефелометр VS20-UMB1 шт.
2. Формуляр «Нефелометр VS20-UMB»1 шт.
3. Методика поверки МП 2551-0098-20121 шт.
Поверка
осуществляется по методике поверки МП 2551-0098-2012 «Нефелометры VS20-UMB», утвер-
жденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 01.06.2012 года.
Перечень эталонов, применяемых при поверке:
-Трансмиссометр LT31, диапазон от 0% до 100%, пг±0,215%.
Сведения о методиках (методах) измерений
приведены в формуляре «Нефелометр VS20-UMB».
Нормативные и технические документы, устанавливающие требования к нефелометру
VS20-UMB
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процес-
сов. Общие технические условия».
2. ГОСТ 8.557-2007 ГСИ «Государственная поверочная схема для средств измерений
спектральных, интегральных и редуцированных коэффициентов направленного пропускания
и оптической плотности в диапазоне длин волн от 0,2 мкм до 50,0 мкм, диффузного и зер-
кального отражений в диапазоне длин волн от 0,2 мкм до 20,0 мкм».
3. Техническая документация фирмы «Lufft Mess-und Regeltechnik GmbH».
Рекомендации по области применения в сфере государственного регулирования обеспе-
чения единства измерений
Осуществление деятельности в области гидрометеорологии.
Изготовитель
Фирма «Lufft Mess- und Regeltechnik GmbH», Германия
Адрес: Gutenbergstrasse 20 D-70736 Fellbach Germany, tel 0049 (0)711/51822-0 fax: 0049
(0)711/51822-41.
Заявитель
ОАО «Московские дороги»
Адрес: 127566, г. Москва, Алтуфьевское шоссе, д. 44, тел. (495) 532-88-18, факс (499)
769-50-20.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», регистрационный номер № 30001-10.
Адрес: г. Санкт-Петербург, Московский проспект, д.19, тел. (812) 2517601, факс. (812)
7130114.
Заместитель Руководителя Федерального
агентства по техническому регулированию и метрологии
Ф.В.Булыгин
М.П.
«____»____________2012 г.
