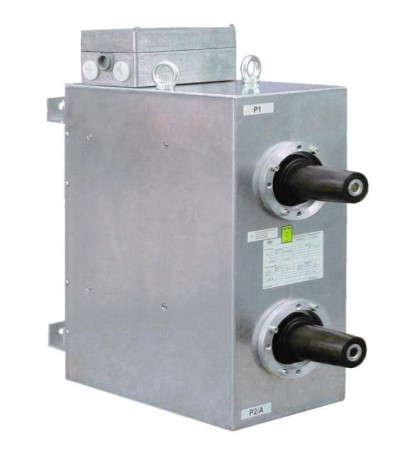

Трансформаторы комбинированные KGBE12 (4MK12), KGBE24 (4MK24), KGBE40,5 (4MK40,5), ГРСИ 50642-12
Номер госреестра:
50642-12
Наименование СИ:
Трансформаторы комбинированные
Обозначение типа:
KGBE12 (4MK12), KGBE24 (4MK24), KGBE40,5 (4MK40,5)
Производитель:
Фирма "RITZ Instrument Transformers GmbH", Германия
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.06.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 47451
об утверждении типа средств измерений
лист № 1
всего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы комбинированные KGBE12 (4MK12), KGBE24 (4MK24),
KGBE40,5 (4MK40,5)
Назначение средства измерений
Трансформаторы комбинированные KGBE12 (4MK12), KGBE24 (4MK24), KGBE40,5
(4MК40,5)* предназначены для измерений высоких напряжений переменного тока и токов
промышленной частоты и применяются в цепях измерений и защиты в сетях напряжением от 3
до 35 кВ в КРУ с элегазовой изоляцией.
* - обозначение в скобках используется при поставках по заказам фирмы Siemens.
Описание средства измерений
Метрологические и технические характеристики
Характеристики
KGBE12
(4MK12)
KGBE24
(4MK24)
KGBE40,5
(4MK40,5)
наибольшие рабочие напряжения, кВ
12
24
40,5
Напряжение
номинальные первичные напряжения, кВ
3/
Ö
3; 5/
Ö
3; 6/
Ö
3;10 15/
Ö
3; 20/
Ö
335/
Ö
3
Трансформаторы комбинированные KGBE12 (4MK12), KGBE24 (4MK24), KGBE40,5
(4MK40,5) представляют собой совмещенный в одной конструкции трансформатор тока и
трансформатор напряжения электромагнитного
типа.Обмоткиизолированыспециальным
компаундоми заключеныв металлический
корпус. Подключениекабелей квыводам
первичной обмотки осуществляется с помощью
специальных разъёмов. К одному из разъёмов
также подсоединён высоковольтныйввод
трансформатора напряжения.
Трансформатортокаможетиметьдотрех
вторичных обмоток, трансформатор напряжения –
двеобмотки.Выводывторичных обмоток
находятся в клеммной коробке, помещенной
наверху корпуса трансформатора. На основании
трансформатора имеется клемма для заземления с
винтом М8. Клеммы выводов вторичных обмоток
позволяют подсоединять провода сечением до 6
мм
2
. Клеммная коробка вторичных выводов
снабженаизоляционной крышкой, которая
пломбируется для предотвращения
несанкционированного доступа. Изготавливаются модификации трансформаторов трех видов
на различные наибольшие рабочие напряжения, обозначаемые как KGBE12 (4MK12), KGBE24
(4MK24), KGBE40,5 (4MK40,5), которые различаются также номинальными первичными
напряжениями, номинальными первичными токами, габаритами и весовыми характеристиками.
100/
Ö
3;
100/3
100/
Ö
3;
100/3
100/
Ö
3;
100/3
лист № 2
всего листов 3
номинальные вторичные напряжения, В
- для измерительных обмоток
- для дополнительных обмоток
класс точности/ вторичная нагрузка, В·А
- для измерительных обмоток0,2/ 1-30;
0,5/ 1-90;
3Р/1-50; 6Р/1-100
0,2/ 1-30;
0,5/ 1-90;
3Р/1-50; 6Р/1-100
0,2/ 1-30;
0,5/ 1-90;
1/ 1-1201/ 1-1201/ 1-120
3Р/1-50; 6Р/1-100
600
100
600
100
600
100
- для дополнительных обмоток
предельная мощность, В·А
- для измерительных обмоток
- для дополнительных обмоток
Ток
- номинальные первичные токи, А
- номинальные вторичные токи, А
- класс точности /коэффициент
5 - 300
1 или 5
0,2s-0,5s-0,2-
5 - 600
1 или 5
0,2s-0,5s-0,2-
5 - 600
1 или 5
0,2s-0,5s-0,2-
безопасности измерительных обмоток0,5-1-3/ 5-100,5-1-3/ 5-100,5-1-3/ 5-10
- класс точности/предельная кратность 5Р; 10P/ 5-205Р; 10P/ 5-205Р; 10P/ 5-20
защитных обмоток
- номинальные вторичные нагрузки
- обмотки для измерений, В∙А 1– 30 1– 30 1– 30
- обмотки для защиты, В∙А 1 - 30 1 - 30 1 - 30
50
50
50
номинальная частота, Гц
масса не более, кг
до 75
от 95
до 90
габаритные размеры, мм,
Ш х Д x B
до 190 x 600 x 440
до 190 x 700 x 440
до 200 x 635 x 450
Климатическое исполнение У3 по ГОСТ 15150-69 в диапазоне от -5 до 40 ºС.
Знак утверждения типа
Знак утверждения типа наносится на табличку трансформатора методом наклейки и на
паспорт типографским способом.
Комплектность средства измерений
Трансформатор комбинированный - 1 шт.
Руководство по эксплуатации – 1 экз.
Паспорт - 1 экз.
Поверка
Осуществляется по ГОСТ 8.217-2003 " ГСИ. Трансформаторы тока. Методика поверки"
и по ГОСТ 8.216-88 " ГСИ. Трансформаторы напряжения. Методика поверки".
Основные средства поверки: Трансформаторы тока эталонные ИТТ-3000.5 (номинальный
первичный ток от 1 до 3000 А, относительная погрешность ± 0,05 %). Трансформаторы
напряжения эталонные НЛЛ-15 и НЛЛ-35, класс точности 0,05. Прибор сравнения КНТ-03,
погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин,
лист № 3
всего листов 3
токовая погрешность ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-
значения измеряемой погрешности.
Cведения о методиках (методах) измерений
Сведенияприведенывруководствепоэксплуатации«Трансформаторы
комбинированные KGBE12 (4MK12), KGBE24 (4MK24), KGBE40,5 (4MK40,5)» фирмы «RITZ
Instrument Transformers GmbH», Германия.
Нормативныедокументы,устанавливающиетребованияктрансформаторам
комбинированным KGBE12 (4MK12), KGBE24 (4MK24), KGBE40,5 (4MK40,5)
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".
ГОСТ 8.216-88 "Трансформаторы напряжения. Методика поверки".
ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия".
ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки".
Рекомендации по областям применения в trial государственного регулирования
обеспечения единства измерений
- осуществление торговли и товарообменных операций;
- выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской
Федерации обязательным требованиям.
Изготовитель
Фирма «RITZ Instrument Transformers GmbH», Германия.
Адрес; Bergener Ring 65 – 67, D-01458 Ottendorf-Okrilla, Germany.
тел. +49 (35205) 62-210, факс +49(35205) 62-216
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации №30004-08 от 27.06.2008 года.
Адрес: 119361, Москва, Г-361, ул.Озерная, 46, тел. (495) 437 55 77, факс (495) 437 56 66
e-mail:
Заместитель Руководителя
Федерального агентства по
техническому регулированию и метрологииЕ.Р. Петросян
«___» ________ 2012 г.
