Трансформаторы тока шинные ТШЛ, ТЛШ, ТНШЛ, ТШП, ТНШ, ТШЛГ, ГРСИ 47957-11
Номер госреестра:
47957-11
Наименование СИ:
Трансформаторы тока шинные
Обозначение типа:
ТШЛ, ТЛШ, ТНШЛ, ТШП, ТНШ, ТШЛГ
Производитель:
ОАО "Свердловский завод трансформаторов тока" (СЗТТ), г.Екатеринбург
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.10.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 44100
об утверждении типа средств измерений
лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока шинные ТШЛ, ТЛШ, ТНШЛ, ТШП, ТНШ, ТШЛГ.
Назначение средства измерений
Трансформаторы тока шинные ТШЛ, ТЛШ, ТНШЛ, ТШП, ТНШ, ТШЛГ (далее
трансформаторы) предназначены для преобразования переменного тока в электрических цепях
с целью передачи сигнала измерительной информации приборам измерения, защиты,
автоматики, сигнализации и управления.
Описание средства измерений
Принцип действия трансформатора основан на законе электромагнитной индукции. Ток
первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе,
вследствие чего во вторичной обмотке создается ток пропорциональный первичному току.
Шинные трансформаторы не имеют собственной первичной обмотки, ее роль выполняет
шина, проходящая через внутреннее окно трансформаторов.
Трансформаторы имеют от одной до пяти вторичных обмоток (для измерения и для
защиты).
Вторичные обмотки намотаны на тороидальный или прямоугольный магнитопровод и
заливаются компаундом или помещаются в корпус из термопласта (исключая ТНШ-0,66 с
воздушной изоляцией). Монолитный корпус из компаунда обеспечивает электрическую
прочность изоляции и защиту обмоток от проникновения влаги и механических повреждений.
Конструкциявыводоввторичныхобмотокдляизмеренийпредусматривает
возможность пломбирования.
На трансформаторах имеется табличка технических данных с указанием основных
технических характеристик и с предупреждающей надписью о напряжении на разомкнутых
вторичных обмотках. Трансформаторы из термопласта имеют наклейку исключающую
возможность доступа внутрь трансформатора.
Маркировка выводов первичной и вторичных обмоток: рельефная, выполненная
компаундом при заливке трансформаторов в форму (для трансформаторов с литой изоляцией);
на липкой аппликации (для трансформаторов с пластмассовой изоляцией).
Трансформаторы имеют рядмодификаций, отличающихсяклассами точности,
значениями напряжений, первичного и вторичного токов, нагрузок, количеством вторичных
обмоток, габаритными размерами, массой, видом изоляции, вариантами крепления.
Укороченная запись модификаций трансформаторов приведена в таблице 1.
Таблица 1
МодификацияНоминальноеКоличествоВид изоляцииВарианты крепления
напряжение, вторичных
кВобмоток
ТШЛ - 0,660,661литаятрансформатор крепится на
опорную поверхность или
опорную плиту
ТШП – 0,660,661пластмассоваятоже
ТНШ - 0,660,661воздушнаятрансформатор крепится на
опорную плиту
ТНШЛ - 0,660,661литая илиДля крепления в пространстве
пластмассовая трансформатор имеет
опорную поверхность или
опорную плиту.
лист №2
всего листов 6
Вид изоляции
Варианты крепления
Окончание таблицы 1
МодификацияНоминальное
напряжение,
кВ
ТШЛГ - 0,660,66
Количество
вторичных
обмоток
1, 2, 3, 4, 5
литая
1, 2, 3, 4, 5
литая
в литом корпусе с втулками
по наружному диаметру для
установки трансформатора в
токопровод
-
ТШЛ –1010
ТШЛ - 1515
ТШЛ - 2020
ТШЛП – 1010
ТШЛП – 1515
ТШЛП – 2020
1, 2, 3, 4, 5
литая
«П» - вариант установки
трансформатора (имеет
установочные углубления по
наружному диаметру или
установочную канавку)
ТШЛПК - 10
Trial - 15
15
ТШЛПК - 20
20
101, 2, 3, 4, 5
ТШЛК - 10
ТШЛК - 15
ТШЛК - 20
15
20
101, 2, 3, 4, 5
ТЛШ - 10
ТЛШ – 15
15
ТЛШ - 20
20
101, 2, 3, 4, 5
литая «К» - вариант крепления
трансформатора (крепление
на коробчатую шину или на
плоскую шину);
«П» - вариант установки
трансформатора (имеет
установочные углубления по
наружному диаметру или
установочную канавку)
литая «К» - вариант крепления
трансформатора (крепление
на коробчатую шину или на
плоскую шину)
литаяДля крепления в пространстве
трансформатор имеет
опорный фланец с
установочными втулками.
Трансформаторы могут иметь выводы вторичных обмоток из гибкого многожильного
провода.

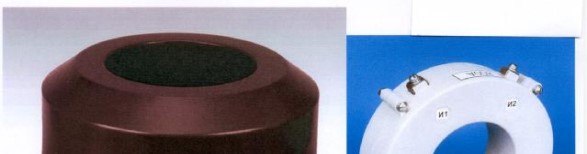

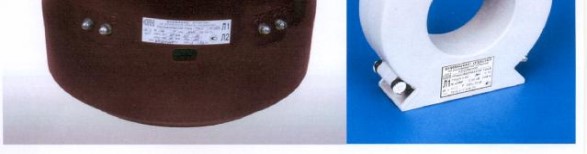

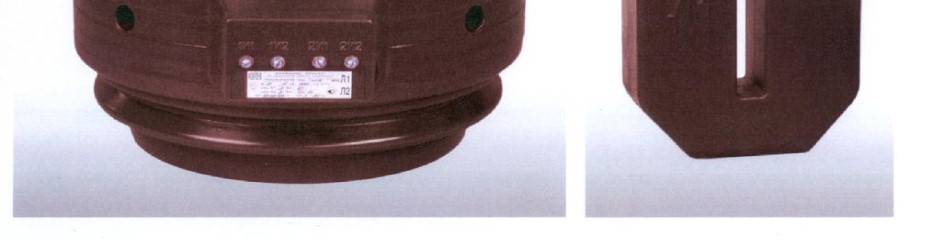

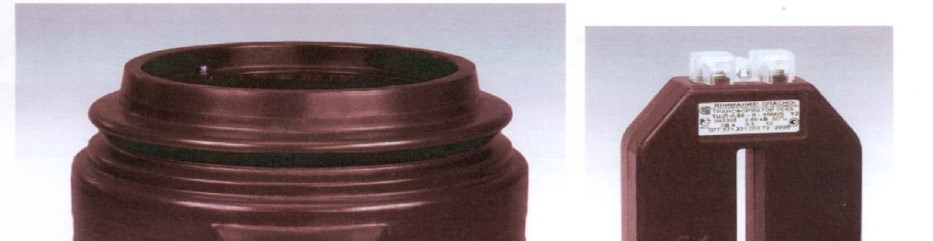

Место для
наклейки
лист №3
всего листов 6
Номинальный первичный ток, А
1; 2; 2,5
3; 5; 10; 15; 20; 25; 30; 40; 50
3; 5; 10; 15; 20; 25; 30; 40; 50
Нижний предел вторичной нагрузки для
трансформаторов с номинальной вторичной нагрузкой
не более 20 В∙А и классов точности 0,2S; 0,2; 0,5S, В∙А
1
Значение характеристики
0,66; 10; 15; 20
Метрологические и технические характеристики
Основные характеристики указаны в таблице 2.
Таблица 2
Наименование характеристики
Номинальное напряжение, кВ
Класс точности вторичных обмоток по
ГОСТ 7746:
для измерений
для защиты
Номинальный вторичный ток, А
0,2S; 0,2; 0,5S; 0,5; 1; 3; 10
5Р; 10Р
1; 5
75; 80; 100; 150; 200; 300; 400;
500; 600; 750; 800; 1000; 1200;
1250, 1500; 2000; 2500; 3000;
4000; 5000; 6000; 8000; 10000;
12000; 14000; 15000; 16000;
18000; 20000; 24000; 25000;
28000; 30000
1; 2; 3; 4; 5
50; 60
Количество вторичных обмоток, шт.
Частота, Гц
Номинальная вторичная нагрузка, В∙А, вторичных
обмоток:
для измерений
при cos φ = 1
при cos φ = 0,8 (нагрузка индуктивно - активная)
для защиты
при cos φ = 0,8 (нагрузка индуктивно - активная)
лист №4
всего листов 6
от 2 до 30
от 2 до 35
Значение характеристики
Тороидальный
Окончание таблицы 2
Наименование характеристики
Номинальная предельная кратность вторичной обмотки
для защиты
Номинальный коэффициент безопасности приборов
вторичной обмотки для измерений
Масса, кг
внутренний диаметр
магнитопровод
наружный диаметр
высота
Габаритные
размеры,
мм:
ширина
Прямоугольный
длина
магнитопровод
высота
от 0,7 до 197
от 25 до 380
от 76 до 1080
от 30 до 432
от 105 до 504
от 57 до 242
от 134 до 778
Температура воздуха при эксплуатации, ºСот минус 60 до плюс 70
Средний срок службы трансформаторов - 30 лет.
Средняя наработка до отказа - 40
×
10
5
ч.
Знак утверждения типа
Знак утверждения типа наносят на табличку технических данных методом
термотрансферной печати, на титульный лист паспорта типографским способом.
Комплектность средства измерений
трансформатор, шт.- 1.
детали для пломбирования вторичных обмоток для измерений, комплект:
крышка, винт 2М4 - по количеству обмоток.
эксплуатационные документы, экз.:
паспорт- 1;
этикетка
1)
- 1;
руководство по эксплуатации (РЭ)- 1.
для трансформаторов ТШП - 0,66
шина
2)
, шт.- 1.
детали для крепления шины
2)
в соответствии с таблицей 3.
Таблица 3
Номинальный первичный ток, АНаименование деталейКоличество, шт.
гайка М4
2)
2
200 - 400
винт М4
´
12
2)
2
шайба 4.65Г
2)
2
(300; 400)
3)
; планка 1
500 - 800
винт М4
´
12
4
1000; 1200 планка 2
винт М4
´
16
8
1500; 2000 планка 1
винт М4
´
16
4
для трансформаторов ТШП - 0,66 - I
шина, шт.- 1.
детали для крепления шины, шт.:
гайка М4- 2;
лист №5
всего листов 6
винт М4
´
30- 2.
для трансформаторов ТШЛ - 0,66:
пластина, шт.
прокладка, шт.
винт ВМ4, шт.
- 1 (для ТШЛ - 0,66 - II;
ТШЛ - 0,66 - II - 1).
- 1 (для ТШЛ - 0,66 - III - 1).
- 2; 4
4)
(для ТШЛ - 0,66 - II;
ТШЛ - 0,66 – II - 1).
винт ВМ6, шт.
- 4 (для ТШЛ - 0,66 - III - 3).
пластина
5)
, шт.
скоба
5)
, шт.
для трансформаторов ТШЛ - 10:
-2; 4
6)
.
- 2.
Примечания
1) Для трансформаторов с номинальным напряжением 0,66 кВ, не предназначенных для
поставок на АС.
2) Поставляется в соответствии с заказом.
3) Для трансформаторов класса точности 0,5 при номинальной вторичной нагрузке 10 В
×
А.
4) Для трансформаторов для ТШЛ - 0,66 - II; ТШЛ - 0,66 - II – 1 с номинальным первичным
током 2500 А и ТШЛ - 0,66 - III - 2.
5) Для трансформаторов ТШЛ - 10 - 1, ТШЛП - 10 - 1, ТШЛК - 10 - 1, ТШЛПК- 10 - 1 не
поставляются.
6) Для трансформаторов ТШЛ - 10 и ТШЛК - 10.
7) При поставке партии трансформаторов в один адрес, по согласованию с заказчиком,
количество экземпляров РЭ может быть уменьшено до одного экземпляра, но должно быть не
менее трех экземпляров на партию трансформаторов в пятьдесят штук.
8) Для трансформаторов,с выводами вторичных обмоток из гибкого многожильного
провода, детали для пломбирования вторичных обмоток для измерений в комплект поставки не
входят.
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Эталоны:
Трансформаторы тока эталонные двухступенчатые ИТТ-3000.5, Госреестр СИ № 19457-00;
Трансформаторы тока измерительные лабораторные ТТИ-100, Госреестр СИ № 29922-05;
Прибор сравнения КНТ-03. Госреестр СИ № 24719-03.
Сведения о методиках (методах) измерений
Руководство по эксплуатации на каждую модификацию.
Нормативные и технические документы, устанавливающие требования
к трансформаторам тока шинным ТШЛ, ТЛШ, ТНШЛ, ТШП, ТНШ, ТШЛГ
1. ГОСТ 7746-2001. «Трансформаторы тока. Общие технические условия».
2. ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
3.Технические условияТУ 16-2011 ОГГ.671 230.001 ТУ.«Трансформаторы тока
шинные».
лист №6
всего листов 6
4 ГОСТ 8.550-86 «Государственная система обеспечения единства измерений. Государ-
ственный специальный эталон и государственная поверочная схема для средств измерений ко-
эффициента и угла масштабного преобразования синусоидального тока».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление торговли и товарообменных операций.
Изготовитель средства измерений
ОАО «Свердловский завод трансформаторов тока» (ОАО «СЗТТ»)
Юридический адрес: 620043, Россия, г. Екатеринбург, Черкасская, 25.
Почтовый адрес: 620043, Россия, г. Екатеринбург, Черкасская, 25.
Телефон: (343) 234-31-04, факс: (343) 212-52-55
Е-mail:
Испытательный центр
ГЦИ СИ ФГУ «УРАЛТЕСТ»
Россия, Уральский Федеральный округ, 620990, г. Екатеринбург,
ул. Красноармейская, 2а
тел./факс 350-25-83, 350-40-81,E-mail:
Регистрационный № 30058-08, срок действия до 01.12.2013
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииЕ. Р. Петросян
м.п.
«» ___________ 2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 63899-16 | Трансформаторы тока | LRQ-126; LRQB-126 | Фирма "Pinggao Group Co., ltd.", Китай | 8 лет | Перейти |
| 1223-58 | Мосты переменного тока | Р-525 | Нет данных | Нет данных | Перейти |
| 34017-07 | Трансформаторы тока | B 111 | Фирма "SADTEN", Франция | 8 лет | Перейти |
| 2306-00 | Трансформаторы тока | ТПЛК 10 | ОАО "Свердловский завод трансформаторов тока" (СЗТТ), г.Екатеринбург | 8 лет | Перейти |
| 26197-03 | Трансформаторы напряжения | НДЕ-М-500/750 | ОАО "Производственный комплекс ХК Электрозавод", г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
