Приложение к свидетельству № 46015
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 511 от 10.03.2017 г.)
Измерители длины кабеля РЕЙС-50
Назначение средства измерений
Измерители длины кабеля РЕЙС-50 предназначены для измерений расстояния до места
повреждения или конца линии (длины кабелей и проводов).
Описание средства измерений
В основу работы измерителей trial кабеля РЕЙС-50 (далее - измерителя) положен
метод импульсной рефлектометрии (TDR метод) и метод измерения сопротивления проводников
(DC метод). TDR метод заключается в зондировании исследуемой линии импульсами
напряжения, приеме импульсов, отраженных от мест повреждения (неоднородностей волнового
сопротивления) или конца линии, выделении отраженных импульсов на фоне помех и
измерении расстояния до места повреждения или конца линии по временной задержке
отраженного импульса относительно зондирующего.
При использовании DC метода из измерителя по жиле кабеля (изолированному
проводнику) пропускается заданный ток, измеряется сопротивление жилы и на основе значения
погонного сопротивления жилы или ее диаметра, материала проводника и температуры
рассчитывается длина этого кабеля (изолированного проводника).
Индикация процессов в линии, режимов измерения и всех параметров осуществляется на
экране встроенного дисплея с подсветкой на основе жидко-кристаллической панели.
Отсчет измеряемого расстояния осуществляется в цифровом виде непосредственно по
экрану.
Конструктивно измеритель выполнен в виде законченного устройства с установленными
в нем гальваническими элементами (аккумуляторами), в портативном пластмассовом корпусе.
По устойчивости и прочности измерители удовлетворяют требованиям группы 4
ГОСТ 22261-94 при климатических воздействиях и группы 3 ГОСТ 22261-94 при механических
воздействиях.

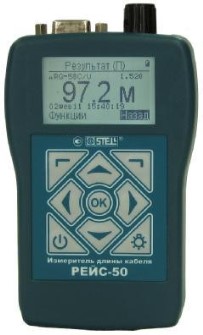

Общий вид измерителя с указанием места нанесения знака утверждения типа приведен
на рисунке 1.
Места пломбировки от несанкционированного доступа приведены на рисунке 2.
Рисунок 1 - Общий вид измерителяРисунок 2 - Место пломбировки
Место нанесения знака
Места пломбировки
Лист № 2
Всего листов 6
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) прошита в памяти
микроконтроллера измерителей.
Интерфейсная часть ПО запускается на измерителе и служит для отображения,
обработки и сохранении результатов измерений.
Идентификационные данные (признаки) метрологически значимой части ПО приведены
в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014
Идентификационное наименование ПО
MD5
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Значение
ШМИЯ.411719.006 ПО
не ниже 1.0
DBAE5B0F450821948B44D7A9CE43DF03
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового
идентификатора ПО
Метрологические и технические характеристики
Значение
Частота калибрационных меток, МГц
от 11,993 до 12,007
Диапазоны измеряемых расстояний до места повреждения или
конца линии (при коэффициенте укорочения 1,600), м
от 0 до 62,5;
от 0 до 125;
от 0 до 250;
от 0 до 500;
от 0 до 1000;
от 0 до 2000;
от 0 до 4000;
от 0 до 8000
Для остальных значений коэффициентов укорочения верхний
пределдиапазонаизмеряемыхрасстоянийопределяетсяиз
выражения
L
B2
= L
B1
·1,600/K
Y2
*
Пределы допускаемой основной приведенной (к верхнему пределу
измерений (к ВП)) погрешности измерений расстояния, %
±0,2
Пределы допускаемых значений приведенной (к ВП) погрешности
измерений расстояния в рабочих условиях применения, %
±0,4
Диапазон устанавливаемых значений коэффициента укорочения
от 1 до 7
Дискретность установки коэффициента укорочения
0,001
Таблица 2 - Метрологические характеристики
Наименование характеристики
Лист № 3
Всего листов 6
Наименование характеристики
Значение
Максимальноезначениекоэффициентарастяжкиучастка
рефлектограммы вокруг активного курсора с кратностью 2 (при
коэффициенте укорочения 1,600) для диапазона:
от 0 до 62,5 м
от 0 до 125 м
от 0 до 250 м
от 0 до 500 м
от 0 до 1000 м
от 0 до 2000 м
от 0 до 4000 м
от 0 до 8000 м
64
128
256
512
1024
2048
4096
8192
2
Пределыдопускаемой
сопротивления, Ом
Диапазон устанавливаемых значений погонного сопротивления,
Ом/км
от 0,036 до 17900
Пределыдопускаемойабсолютнойпогрешности
погонного сопротивления, Ом/км
_____________
*где L
B2
- верхний предел диапазона измеряемых расстояний при коэффициенте укорочения
K
Y2
; L
B1
- верхний предел диапазона измеряемых расстояний при коэффициенте укорочения
1,600.
** где R - индицируемое измерителем сопротивление; е.м.р. - единица младшего значащего
разряда.
*** где Rп - индицируемое прибором значение, е.м.р. - единица младшего значащего
разряда.
Примечания:
1. Отсчет расстояния проводится с помощью двух вертикальных курсоров - курсор 0 и
курсор 1. Курсор представляет собой вертикальную линию. Любой из курсоров может стать
активным в случае необходимости его перемещения по экрану
2.Приизменениизначениякоэффициентаукорочениямаксимальноезначение
коэффициента растяжки неизменно в пределах используемого диапазона.
3. Измеритель обеспечивает сохранение в памяти до 20 рефлектограмм без растяжки, в том
числе при отсутствии питания.
4. Измеритель обеспечивает следующие режимы при работе с памятью:
- присвоение имени запоминаемой рефлектограмме до 14 символов;
Продолжение таблицы 2
Амплитуда зондирующего импульса, В, не менее
Длительность зондирующего импульса, мкс
Выходное сопротивление прибора, Ом
Перекрываемое прибором затухание, дБ, не менее
Диапазон измерений сопротивления, Ом
от 10·10
-3
до 5
от 30 до 450
40
от 0 до 10000
абсолютнойпогрешностиизмерений
±(0,001·R + е.м.р.)**
Разрешение по сопротивлению, мОм, не более0,1
измерений
±(0,001·Rп + е.м.р.)***
Лист № 4
Всего листов 6
- запоминание рефлектограмм с растяжкой;
- запоминание рефлектограмм с усреднением до 100;
- удаление рефлектограмм из памяти;
- удаление рефлектограмм из памяти;
- измерение расстояния с помощью двух курсоров;
- включение растяжки в пределах запомненной рефлектограммы;
- настройка параметров прибора по параметрам запомненной рефлектограммы;
- запоминание и удаление до 32 коэффициентов укорочений.
5. Измеритель обеспечивает следующие режимы измерений:
- нормальный - считывание и отображение текущей рефлектограммы со входа;
- сравнение - наложение двух рефлектограмм (вход и память, память и память);
- разность - отображение разности двух рефлектограмм (вход - память, память - память).
6. Измеритель обеспечивает отображение информации:
- рефлектограмм и результатов их обработки - в графическом виде;
- режимов, параметров и информации - в алфавитно-цифровом и символьном видах
Продолжение таблицы 2
Наименование характеристикиЗначение
Значение
Параметры электрического питания:
- напряжение постоянного тока от 4-х гальванических элементов
или аккумуляторов типа ААА, В
- напряжение постоянного тока от источника постоянного тока, В
- сила постоянного тока потребляемая измерителем от источника
постоянноготокаприноминальномнапряжении5Ви
выключенной подсветке, А, не более
от 4,2 до 6
от 4,8 до 6
Время непрерывной работы в рабочих условиях применения при
сохранении своих технических характеристик при питании от
внешнего источника питания постоянного тока, ч, не менее
8
Средняя наработка на отказ, ч, не менее
6000
Гамма - процентный ресурс прибора при γ = 90 %, ч, не менее
10000
Таблица 3 - Основные технические характеристики
Наименование характеристики
Масса со встроенными элементами питания, кг, не более
Масса в потребительской таре, кг, не более
Габаритные размеры (ВхДхШ), мм, не более
Габаритные размеры видимой части экрана (ШхВ), мм, не более
Диапазон рабочих температур окружающего воздуха, ºС
Время установления рабочего режима, мин, не более
0,5
0,25
1
135х80х36
45х27
от -10 до +55
1
Знак утверждения типа
наноситсянатитульныйлиструководствапоэксплуатацииШМИЯ.411719.006РЭ
типографским способом в середине верхней части и на внутреннюю сторону полиэфирной
пленки в верхней части мембранной клавиатуры.
Лист № 5
Всего листов 6
Комплектность средства измерений
Примечание
Кабель присоединительный
DC
ШМИЯ.685661.001
1 шт.
С датчиком
температуры
Для поверки
Для переноса
Руководство по
эксплуатации
Формуляр
ШМИЯ.411719.006ФО
1 шт.
Блок зарядки
ШМИЯ.435114.009
1 шт.
Таблица 4 - Комплектность средства измерений
Наименование
Измеритель
Кабель присоединительный
TDR
Обозначение
ШМИЯ.411719.006
ШМИЯ.685661.002
Количество
1 шт.
1 шт.
Кабель поверки
Перемычка
Кабель
Сумка
ШМИЯ.685611.001
ШМИЯ.685661.003
USB 2.0 А-Mini-B 5P
ГОСТ 28631-90 (Модель 47)
ШМИЯ.411719.006РЭ
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Поверка
осуществляется по документу ШМИЯ.411719.006РЭ «Измеритель длины кабеля РЕЙС-50.
Руководство по эксплуатации», раздел 7 «Методика поверки», утвержденному ГЦИ СИ
ФГУП «СНИИМ» 15 июня 2011 года.
Основные средства поверки:
- частотомер Ч3-63/1 (рег. № 9084-90);
- осциллограф С1-152 (рег. № 15993-97);
- магазин электрического сопротивлений Р4834 (рег. № 11326-90).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к измерителям
длины кабеля РЕЙС-50
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений
времени и частоты
МИ 1935-88 ГСИ. Государственная поверочная схема для средств измерений
электрического напряжения до 1000 В в диапазоне частот от 1·10
2
до 3·10
9
Гц.
ШМИЯ.411719.006ТУ Измеритель длины кабеля РЕЙС-50. Технические условия
Лист № 6
Всего листов 6
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие
«Системы тестирования электрических линий» (ООО НПП «СТЭЛЛ»)
ИНН 3234002827
Адрес: 241033, г. Брянск, проспект Станке Димитрова, д. 82а
Почтовый адрес: 241050, г. Брянск, а/я 284
Телефон: (4832) 41-65-97, 41-54-98
Web-сайт:
E-mail:
Испытательный центр
ГЦИСИФедеральноегосударственноеунитарноепредприятие«Сибирский
государственный ордена Трудового Красного Знамени научно-исследовательский институт
метрологии»
Адрес: 630004, г. Новосибирск, пр-т Димитрова, 4
Телефон: (383) 210-08-14, факс (383) 210-13-60
Web-сайт:
E-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «СНИИМ» по проведению испытаний средств
измерений в целях утверждения типа № 30007-09 от 12.12.2009 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
