Весы медицинские цифровые исполнения 7725.01.001, ГРСИ 49513-12
Номер госреестра:
49513-12
Наименование СИ:
Весы медицинские цифровые исполнения
Обозначение типа:
7725.01.001
Производитель:
Фирма "Soehnle Professional GmbH & Co. KG", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.04.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 46014
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы медицинские цифровые исполнения 7725.01.001
Назначение средства измерений
Весы медицинские цифровые исполнения 7725.01.001 (далее - весы) предназначены
для определения массы младенцев в медицинской практике в целях наблюдения, диагностики
и лечения.
Устройства
Описание средства измерений
Принцип действия весов основан на преобразовании действующей на весы силовой на-
грузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмери-
тельного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вы-
зывает изменение электрического сопротивления тензорезисторов, преобразуемого в аналого-
вый электрический сигнал. Электрический сигнал, пропорциональный массе взвешиваемого
объекта, поступает на вход вторичного преобразователя для обработки и индикации результа-
тов измерений.
Весы состоят из 4-х весоизмерительных датчиков, индикатора, грузоприемного и гру-
зопередающего устройств. Грузоприемное устройство состоит из грузоприемной платформы
и держателя платформы. Грузопередающее устройство состоит из направляющих, обеспечи-
вающих вертикальное воздействие на датчик. Индикатор обеспечивает электрическое питание
датчика, аналого-цифровое преобразование его сигнала, обработку и индикацию результатов
измерений.
Весы медицинские цифровые исполнения 7725.01.001- многоинтервальные весы.
Весы оснащены устройствами, приведенными в таблице 1.
Таблица 1
Ссылканапункт
ГОСТ 53228-2008
Устройство первоначальной установки нуляТ.2.7.2.4
Полуавтоматическое устройство установки нуляТ.2.7.2.2
Устройство слежения за нулемТ.2.7.3
Устройство индикации отклонения от нуля4.5.5
Устройство выборки массы тарыТ.2.7.4
Устройство для компенсации влияния изменения гравитации4.1.2.6
Полуавтоматическое устройство юстировки чувствительности4.1.2.5
Устройство установки по уровнюТ.2.7.1
Весы реализуют следующие функцию удерживания («замораживание») дисплея.
Для защиты весов от несанкционированного изменения установленных регулировок
(регулировки чувствительности (юстировки)), весы пломбируются пломбой изготовителя,
разрушаемой при снятии. Пломба устанавливается поверх винтов стяжки корпуса и винта
пластины, закрывающую переключатель для входа в режим юстировки (рис.1).

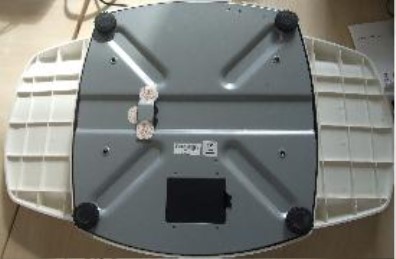

Рисунок 1 - Схема пломбирования от несанкционированного доступа.
Места нанесения пломб изготовителя
Лист № 2
всего листов 4

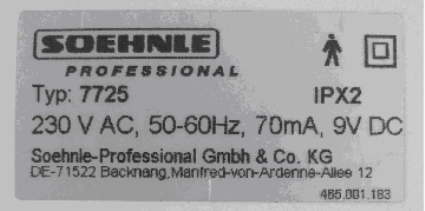

Рисунок 3 –Маркировка весов
Маркировка весов производится на фирменной, разрушающейся при снятии, пластине
(Рис. 2), на которой нанесено:
-
торговая марка изготовителя;
-
класс точности;
-
обозначение весов;
-
максимальная нагрузка (Max);
-
минимальная нагрузка (Min);
-
поверочное деление (e);
-
знак утверждения типа;
-
параметры электропитания;
-
предельные значения температуры;
-
серийный номер весов;
-
знак соответствия требованиям основных директив ЕС;
-
маркировка утверждения типа в ЕС (не обязательна на территории РФ).
Программное обеспечение
В весах используется встроенное программное обеспечение (ПО), выполняющее функ-
ции по сбору и представлению измерительной информации.
Таблица 1 – Идентификационные данные ПО
Наименование
программного
обеспечения
Идентификаци-
онное наимено-
вание про-
граммного
обеспечения
Номер версии
(идентифика-
ционный но-
мер) про-
граммного
обеспечения
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
7725.01.001
7725
1.31
Цифровой иденти-
фикатор метрологи-
чески значимой час-
ти программного
обеспечения (кон-
трольная сумма ис-
полняемого кода)
#B82C
CRC 16
Идентификация номера версии и контрольной суммы доступна только на этапе изго-
товления весов. Подготовленные к применению весы для защиты от несанкционированного
доступа пломбируются пломбой-наклейкой (см. рисунок 1).

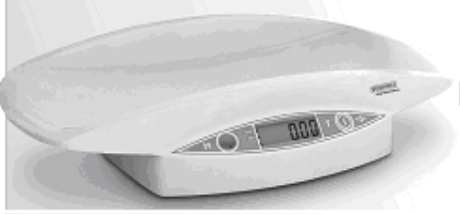

Рисунок 2 – Общий вид весов исполнения 7725.01.001
Лист № 3
всего листов 4
Защита программного обеспечения от непреднамеренных и преднамеренных измене-
ний соответствует уровню «А» по МИ 3286-2010.
Влияние ПО учтено при нормировании метрологических характеристик.
d, ге, г
Метрологические и технические характеристики
Метрологические и технические характеристики, включая показатели точности:
1. Класс точности весов по ГОСТ Р 53228-2008 …………………………………..средний
2. Максимальная нагрузка (Max) и минимальная нагрузка (Min), действительная цена
деления (d), поверочное деление (e), число поверочных делений (n), пределы допускаемой по-
грешности весов (mpe) при поверке приведены в таблице 3.
Таблица 3
Max,Min,nИнтервалыПределы допускаемой
кггвзвешиванияпогрешности при поверке, г
6/15 40 2/5 2/5 3000 От 0,04 кг до 1 кг вкл. ± 1
Св. 1 кг до 4 кг вкл.± 2
Св. 4 кг до 6 кг вкл.± 3
Св. 6 кг до 10 кг вкл.± 5
Св. 10 кг до 15 кг вкл.± 7,5
3. Предел допускаемого размаха ………………………………………………….….. |mpe|
4. Диапазон устройства выборки массы тары, кг…………………….………. от 0 до Мах
5. Диапазон устройства первоначальной установки нуля не превышает….…. 20 % Мах 6.
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за
нулем не превышает……….……………………………………..……………………..…..4 % Мах
7. Условия эксплуатации:
- предельные значения температуры (T
min
, T
max
), ºС………….……….........+ 0, + 40
- относительная влажность воздуха (без конденсации), %……..…….…от 20 до 85
8. Условия хранения и транспортирования:
- температурный диапазон (Tmin, Tmax), ºС ............................................ минус 40, + 70
- относительная влажность воздуха (без конденсации), %............................от 20 до 85
9. Потребляемая мощность, В·А , не более……………………………………...………5
10. Параметры электропитания:
1) электропитание от сети переменного тока (через адаптер):
+
10
- напряжением, В. ……….…………………………………………………….230
-
15
- частотой, Гц.…………………………………………………………….от 50 до 60
2 ) автономное от 6 батарей напряжением, В………………………………1,5 ± 0,1
11. Габаритныеразмерывесов (длина, ширина, высота), неболее, мм…………..600, 355,120
12. Массавесов, кг, неболее…………………………………………………………………….4,6
13. Средняя наработка до отказа 2500 ч при средней загрузке средства измерений 8 ча-
сов в сутки.
14. Средний срок службы весов, лет…………………………..…………………..…......5
Знак утверждения типа
Знак утверждения типа наносится на корпус весов в виде наклейки или фотохимиче-
ским способом на фирменную пластину, закрепляемую на корпусе весов и на титульный лист
руководства по эксплуатации типографским способом.
Комплектность средства измерений
НаименованиеКол-во
Весы 1 шт.
Сетевой адаптер 1 шт.
Руководство по эксплуатации 1 экз.
Лист № 4
всего листов 4
Поверка
осуществляетсявсоответствиесприложениемН«Методикаповеркивесов»
ГОСТ Р 53228-2008, разделом «Поверка» документа «Весы медицинские цифровые исполне-
ния 7725.01.001. Руководство по эксплуатации».
Основные средства поверки: эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005.
Сведения о методиках (методах) измерений
приведены в документе «Весы медицинские цифровые исполнения 7725.01.001. Руководство
по эксплуатации».
Нормативные и технические документы, устанавливающие требования к весам меди-
цинским цифровым исполнения 7725.01.001
1. ГОСТ Р 53228-2008 Весы неавтоматического действия. Часть 1. Метрологические и
технические требования. Испытания.
2. ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерений
массы.
3. Техническая документация изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
осуществление деятельности в области здравоохранения.
Изготовитель
Фирма «Soehnle Professional GmbH&Co KG»
Адрес: Manfred-von-Ardenne-Allee 12 DE-71522 Backnang, Германия
Заявитель
ЗАО «МЕДИТА»
Адрес: П.Баублио 2А, Вильнюс ЛТ-08406, Литва
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Регистрационный номер 30001-10
Адрес: Санкт-Петербург, 190005, Московский пр., 19,
тел: +7 812 251-7601, + 7 812 327-5835, факс: +7 812 713-0114,
е-mail:
,
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииЕ. Р. Петросян
М.П.«_____»_____________2012 г
