Системы измерений длительности соединений цифрового коммутатора СИДС РУБИН, ГРСИ 48935-12
Номер госреестра:
48935-12
Наименование СИ:
Системы измерений длительности соединений цифрового коммутатора
Обозначение типа:
СИДС РУБИН
Производитель:
ООО "Вулкан", г.Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.01.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 45338
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерений длительности соединений СИДС цифрового коммутатора
«РУБИН»
Назначение средства измерений
Система измерений длительности соединений СИДС цифрового коммутатора
«РУБИН», далее – СИДС, предназначена для измерения длительности телефонных соединений
с целью получения исходных данных для расчета их стоимости.
Описание средства измерений
СИДС входит в состав аппаратно-программного комплекса с измерительными функ-
циями цифрового коммутатора «РУБИН» (версия ПО 60), реализующего функции оборудования
для предоставления услуг местной, внутризоновой, междугородной и международной телефон-
ной связи с помощью телефонистов и с применением сервисных телефонных карт, включая
автоматический способ обслуживания, а также для организации центров обслуживания вызовов

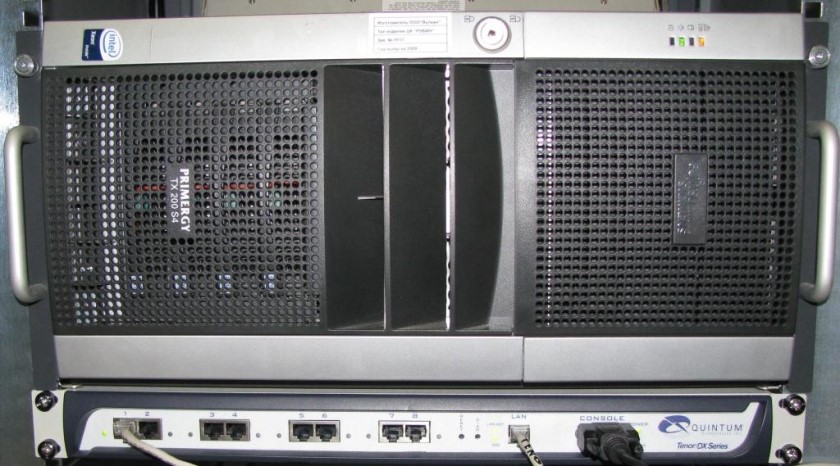

(ЦОВ). Аппаратно-программный комплекс представлен на рисунке 1.
Рисунок 1
СИДС представляет собой систему измерений длительности телефонных соединений и
не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности
и функции аппаратуры и программного обеспечения цифрового коммутатора “РУБИН” для
сбора данных о длительности предоставляемых телефонных соединений для последующей та-
рификации.
С целью предотвращения несанкционированного доступа к внутренним частям СИ,
включая программное обеспечение, которое может привести к искажению результатов измере-
ния, цифровой коммутатор “РУБИН” пломбируется специализированной наклейкой. Пломби-
ровка от несанкционированного доступа при помощи нанесения наклейки представлена на ри-
сунке 2.
Лист № 2
Всего листов 3
Рисунок 2
Программное обеспечение
Программное обеспечение (ПО) встроенное, версия 60. СИДС не имеет собственного
ПО. Работа СИДС обеспечивается ПО цифрового коммутатора «РУБИН».
Идентификационные данные ПО «РУБИН», обеспечивающего работу СИДС, приведе-
ны в таблице 1
Таблица 1
Наимено-
вание
ПО
Идентифика-
ционное
наименование ПО
Номер
версии
(идентификаци-
онный номер ПО)
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
Про-
граммное
обеспе-
чение
РУБИН
Программный ком-
плекс автоматизации
коммутаторного зала
междугородной те-
лефонной станции
(“РУБИН”)
Версия ПО 60
e2bbff83a0c3a7a1a58277
d270a6d134
Алгоритм
вычисления
цифрового
идентифика-
тора ПО
MD5
По уровню защиты от непреднамеренных и преднамеренных изменений ПО относится к
группе «С», в соответствии с МИ 3286-2010.
ПО оборудования и измеренные данные достаточно защищены с помощью специальных
средств защиты от преднамеренных и непреднамеренных изменений, обусловленных дейст-
виями пользователя:
·
данные защищены от несанкционированной модификации уникальным форматом сохра-
няемых файлов и средствами подсчета контрольной суммы исполняемого кода;
·
реализовано однозначное назначение каждой команды для инициирования функции или
изменения данных;
·
интерфейс пользователя не позволяет вносить изменения в ПО и измеренные данные;
·
выдаются предупреждения в случае, если действия пользователя могут повлечь изменение
или удаление измеренных данных.
Метрологические и технические характеристики
·
пределы допускаемой абсолютной погрешности измерения длительности телефон-
ных соединений в диапазоне измерений (1 – 3600) с ± 1 с
·
вероятность неправильного тарифицирования телефонного соединения, не более
0,0001.
Лист № 3
Всего листов 3
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию цифрового
коммутатора “РУБИН” (руководство пользователя), в состав которого входит СИДС, типограф-
ским способом.
Комплектность средства измерений
·
СИДС в составе цифрового коммутатора “РУБИН” -1 комплект
·
Эксплуатационная документация - 1 экз.
·
Методика поверки -1 экз.
Поверка
осуществляется по документу МП 48935-12 «Система измерений длительности соединений
СИДС цифрового коммутатора «РУБИН». Методика поверки МП», утвержденному ГЦИ СИ
«СвязьТест» ФГУП ЦНИИС в июне 2011 г.
Основные средства поверки:
·
формирователь телефонных соединений Призма: (1 – 3600) с, Δ =
±
0,25 с
Сведения о методиках (методах) измерений
«Цифровой коммутатор “РУБИН”. Руководство администратора»
Нормативные и технические документы, устанавливающие требования к системам изме-
рения длительности соединений СИДС цифрового коммутатора «Вулкан»
·
ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений вре-
мени и частоты.
·
Техническая документация ООО «Вулкан» на цифровой коммутатор «РУБИН».
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Учет объема оказанных услуг электросвязи операторами связи.
Изготовитель
Общество с ограниченной ответственностью «Вулкан» (ООО «Вулкан»), г. Москва
Адрес: 119002, г. Москва, ул. Арбат, д. 46, стр. 1
Тел/Факс: (8499)241-9681
Испытательный центр
ГЦИ СИ "СвязьТест" ФГУП ЦНИИС, зарегистрирован в Госсреестре СИ под
№ 30112-07, аттестат действителен до 01.01.2013 г
Адрес: 111141, Москва, 1-й проезд Перова поля, д. 8
Тел. (495)368-97-70; факс (495)674-00-67
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.п.«____»__________2012 г.
