Термопреобразователи сопротивления платиновые WTh, ГРСИ 47945-11
Номер госреестра:
47945-11
Наименование СИ:
Термопреобразователи сопротивления платиновые
Обозначение типа:
WTh
Производитель:
Фирма "AFRISO-EURO-INDEX GmbH", Германия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.09.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 44080
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления платиновые серии WTh
Назначение средства измерений
Термопреобразователи сопротивления платиновые серии WTh (далее по тексту – термо-
преобразователи или ТС) предназначены в зависимости от модели для измерений температу-
ры жидких и газообразных сред, не агрессивных к материалу защитной арматуры ТС, а также
для измерений температуры окружающего воздуха и внутри твердых тел.
Описание средства измерений
Принцип действия ТС основан на зависимости сопротивления тонкопленочного или
проволочного платинового термочувствительного элемента (ЧЭ) от температуры. ЧЭ ТС
имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по
МЭК 60751 / ГОСТ 6651-2009.
Термопреобразователи состоят из одного ЧЭ, внутренних соединительных проводов,
помещенных в герметичный или перфорированный защитный чехол из нержавеющей стали
(1,4404, 1.4571), а также защитной головки различной конструкции или без нее – с присоеди-
нительными проводами из ПВХ, силикона, тефлона или стекловолокна, с различными выво-
дами, клеммами или разъемами, предназначенными для подключения к измерительному при-
бору. ТС могут иметь двух-, трех- или четырехпроводную схему соединения внутренних про-
водов с ЧЭ.
ТС серии WTh имеют следующие модели: WTh 20, WTh 21, WTh 22, WTh 23, WTh 24,
WTh 25, WTh 26, WTh 27, WTh 28, WTh 30, которые отличаются по диапазонам измеряемых
температур, по конструктивному исполнению, по назначению и по способу монтажа на объ-
екте измерений. Термопреобразователи модели WTh 30 имеют 5 исполнений (WTh 30, WTh
30 DK, WTh 30 MR, WTh 30 CP, WTh 30 VT), отличающиеся по конструктивному исполне-
нию.

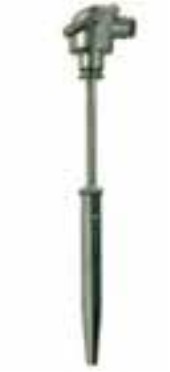

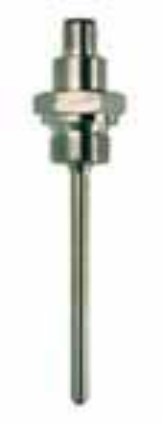

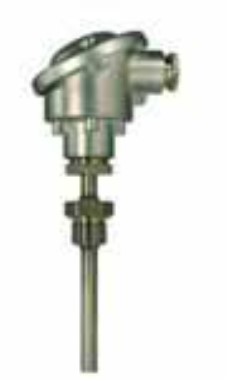

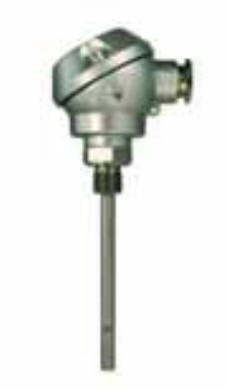

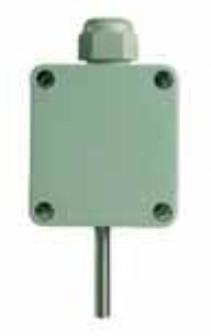

Фотографии общего вида всех моделей ТС приведены ниже:
WTh 20WTh 21WTh 22
Лист № 2
всего листов 5
Лист № 2
всего листов 5
WTh 23WTh 24
WTh 25
WTh 26WTh 27
WTh 28
WTh 30WTh 30 CP
WTh 30 DK
Лист № 3
всего листов 5
Лист № 3
всего листов 5
Для измерения температуры при высоких давлениях и скоростях потока предусмотрены
защитные гильзы, конструкция которых зависит от допускаемых параметров измеряемой сре-
ды. Технические характеристики защитных гильз термопреобразователей приведены в техни-
ческой документации фирмы-изготовителя.
Метрологические и технические характеристики
Диапазон измеряемых температур (в зависимости от модели ТС), °С:
WTh 20: ……………………………………………….от минус 35 до плюс 100;
WTh 21: ………………………………………………...от минус 30 до плюс 60;
WTh 22: ………………………………………………………...от 0 до плюс 130;
WTh 23: ……………………………………………….от минус 35 до плюс 350;
WTh 24: ……………………………………………….от минус 30 до плюс 180;
WTh 25: ……………………………………………….от минус 30 до плюс 400;
WTh 26: ……………………………………………….от минус 35 до плюс 550;
WTh 27: ……………………………………………….от минус 35 до плюс 400;
WTh 28: ……………………………………………….от минус 35 до плюс 200;
WTh 30: ………….…………………………………….от минус 50 до плюс 200
Условное обозначение номинальной статической характеристики преобразования (НСХ)
по ГОСТ 6651-2009/МЭК 60571: ………………………………………..…….….Pt100
Температурный коэффициент ТС
a
, °С
-1
: ……………………………………….0,00385
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом: ……………………...100
Класс допуска ТС по ГОСТ 6651-2009: ………………………….…………………..А, B
Допуск по ГОСТ 6651-2009, °С:
для класса А: …………………………………………………..
±
(0,15 + 0,002·|t|);
для класса В: …………………………………………………….
±
(0,3 + 0,005·|t|)
Электрическое сопротивление изоляции при температуре
(25
±
10) °С иотносительной влажности воздуха от 30 до 80 %, МОм, не менее: ………...100
Длина монтажной части ТС (в зависимости от модели
и исполнения ТС), мм: ……………………...от 15 до 400 (и более, по специальному заказу)
Диаметр монтажной части ТС (в зависимости от модели
и исполнения ТС), мм: ………………………………………………………………...от 6 до 24
Длина присоединительных проводов ТС
(только для модели WTh 20), мм: ……...от 500 до 20000 (и более, по специальному заказу)
Температура окружающей среды, соответствующая рабочим условиям эксплуатации ТС
(в зависимости от модели и исполнения ТС), °С:
ТС всех моделей, кроме WTh 20: ……………………..от минус 40 до плюс 85;
WTh 20: ………от минус 100 до плюс 250 (в зависимости от материала присоедини-
тельных проводов)
Средний срок службы ТС, лет, не менее: ……………………………...………………10.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта ТС (в правом верхнем уг-
лу) типографским способом.
Комплектность средства измерений
Термопреобразователь
Паспорт (на русском языке)
Защитная гильза
- 1 шт.;
- 1 экз.
- 1 шт. (по дополнительному заказу).
Лист № 4
всего листов 5
Лист № 4
всего листов 5
Поверка
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из плати-
ны, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной по-
грешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапа-
зоне температур св. плюс 400 до плюс 650 °С;
- термостат жидкостной прецизионный переливного типа модели ТПП-1.1 с диапазоном
воспроизводимых температур от минус 30 до плюс 100 °С и нестабильностью поддержания
заданной температуры ±(0,004…0,01) °С;
-измеритель-регулятор температуры многоканальный прецизионный МИТ-8 модели
МИТ-8.15М, пределы допускаемой основной абсолютной погрешности канала измерения
температуры: ±(0.001+3*10
-6
*t) °С.
Примечания: при поверке допускается применение других средств измерений и вспомога-
тельного оборудования, удовлетворяющих по точности и техническим характеристикам тре-
бованиям ГОСТ 8.461-2009.
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспор-
та на термопреобразователи.
Нормативные и технические документы, устанавливающие требования к термопреобра-
зователям сопротивления платиновым серии WTh
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие
технические условия.
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы
термометров сопротивления из платины.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Об-
щие технические требования и методы испытаний.
Техническая документация фирмы «AFRISO-EURO-INDEX GmbH», Германия.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Ме-
тодика поверки.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Осуществление деятельности в области охраны окружающей среды; выполнение работ по
обеспечению безопасных условий и охраны труда; осуществление производственного контро-
ля за соблюдением установленных законодательством Российской Федерации требований
промышленной безопасности к эксплуатации опасного производственного объекта; осущест-
вление геодезической и картографической деятельности; выполнение работ по оценке соот-
ветствия промышленной продукции и продукции других видов, а также иных объектов уста-
новленным законодательством Российской Федерации обязательным требованиям.
Изготовитель
фирма «AFRISO-EURO-INDEX GmbH», Германия
Адрес: Lindenstrasse, 20, DE-74363, Guglengen, Германия
Тел./факс: +49 (0) 7135-102-0 / 7135-102-1471
Заявитель
ООО «СертСЕ» (по доверенности Московского Представительства
фирмы «AFRISO-EURO-INDEX GmbH» № 3 от 15.12.2010г.)
Адрес: 125315, г.Москва, ул.Часовая, д.24, стр.2, офис 301.
Тел./факс: +7 (495) 651-85-90
Лист № 5
всего листов 5
Лист № 5
всего листов 5
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС»
Аттестат аккредитации от 27.06.2008, регистрационный номер в
Государственном реестре средств измерений № 30004-08.
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail:
, адрес в Интернет:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
м.п.«_____» ____________ 2011 г.
