Термопреобразователи сопротивления платиновые NXB, NZB, NMJ, ГРСИ 56175-14
Номер госреестра:
56175-14
Наименование СИ:
Термопреобразователи сопротивления платиновые
Обозначение типа:
NXB, NZB, NMJ
Производитель:
Фирма "RHODIUM Muszeripari Kft.", Венгрия
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
17.01.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 53758
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи сопротивления платиновые моделей NXB, NZB, NMJ
Назначение средства измерений
Термопреобразователи сопротивления платиновые моделей NXB, NZB, NMJ (далее
по тексту – термопреобразователи или ТС) предназначены для измерений температуры
различных сред, неагрессивных к материалу защитной арматуры ТС.
Описание средства измерений
Принцип действия ТС основан на изменении электрического сопротивления
проволочного платинового чувствительного элемента (ЧЭ) пропорционально температуре
окружающей среды.
Термопреобразователи моделей NXB, NZB, NMJ являются ТС погружного типа и
различаются по метрологическим и техническим характеристикам, а также по
конструктивному исполнению.
ТС модели NBX конструктивно выполнены в виде одного или двух ЧЭ, помещенных
в защитный цилиндрический чехол из нержавеющей стали (1.4305), с присоединительным
кабелем в тефлоновойоболочке.ТСприменяютсяв комплектесо съемным
металлическим монтажным элементом с резьбовым соединением (M14х1.5).
ТС модели NZB конструктивно выполнены в виде одного ЧЭ, помещенного в
защитный цилиндрический чехол из нержавеющей стали (1.4541), с присоединенными
проводами, помещенными в пластиковую оболочку. ТС могут применяться в комплекте
со съемным металлическим монтажным элементом с резьбовым соединением (M16х1.5).
ТС модели NMJ конструктивно выполнены в виде одного ЧЭ, помещенного в
защитный цилиндрический чехол из меди (2.0070) или нержавеющей стали (1.4404), с
присоединительным кабелем в тефлоновой оболочке с подвижным штуцером. Штуцер
может быть оснащен амортизирующей пружиной.
Термопреобразователи изготавливаются с 4-х проводной схемой соединения
внутренних проводов с ЧЭ.
Изображения общего вида ТС представлены на рисунках 1, 2, 3:

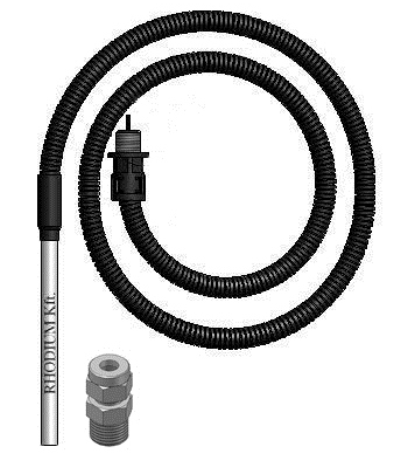

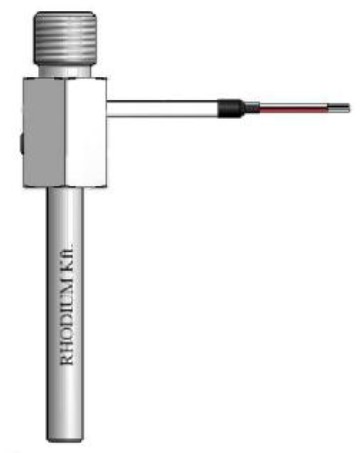

Рис.1. ТС модели NBXРис.2. ТС модели NZB
Лист № 2
Всего листов 4

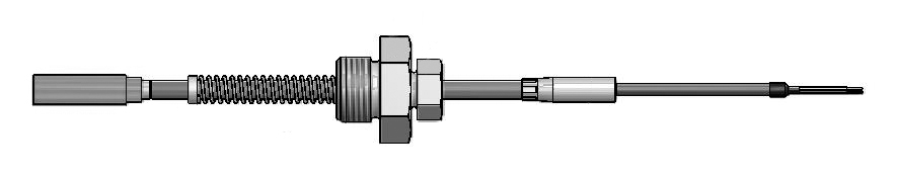

Рис.3. ТС модели NMJ
Метрологические и технические характеристики
NZB
Pt100
°С
-
1
Метрологические и технические характеристики ТС приведены в таблице 1.
Таблица 1
Наименование характеристики
NBX
Обозначение модели ТС
NMJ
Диапазон измеряемых температур,от минус 40от минус 40от 0
°Сдо плюс 140до плюс 250до плюс 180
Условное обозначение номинальной
статической характеристики
преобразования (НСХ) по
ГОСТ 6651-2009
Температурный коэффициент ТС
a
,
0,00385
100
100
Номинальное значение
сопротивления ТС при 0 °С (Ro), Ом
Класс допуска по ГОСТ 6651-2009А, В
Допуск по ГОСТ 6651-2009, °С (t –для класса допуска A: ±(0,15+0,002·| t |)
значение измеряемой температуры) для класса допуска B: ±(0,3+0,005·| t |)
Электрическое сопротивление
изоляции при температуре (25
±
10)
°
С
иотносительной влажности воздуха
от 30 до 80 %, МОм, не менее
Количество ЧЭ, шт.1, 21
Длина монтажной части ТС, мм60100от 74 до 340
Диаметр монтажной части ТС, мм 8 от 6 до 9,5
Длина соединительного кабеля, мм 2500 от 2000 до 4000
от 5000 до
15000
Рабочие условия эксплуатации ТС:
Температура окружающегоот минус 40от минус 40от минус 40 до
воздуха, °Сдо плюс 180 до плюс 105 плюс 180
Относительная влажность
воздухадо 95
(при температуре плюс 35 °C), %
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем
углу) методом штемпелевания.
Лист № 3
Всего листов 4
Комплектность средства измерений
В комплектность поставки входят:
- термопреобразователь – 1 шт. (модель – в соответствии с заказом);
- паспорт (на русском языке) – 1 экз.
Поверка
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из
платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной
погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в
диапазоне температур св. плюс 400 до плюс 650 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.1
с диапазоном воспроизводимых температур от минус 30 до плюс 300 °С и
нестабильностью поддержания заданной температуры ±(0,004…0,02) °С;
- измеритель-регулятор температуры многоканальный прецизионный МИТ-8 модели
МИТ-8.15М, пределы допускаемой основной абсолютной погрешности канала измерения
температуры: ±(0.001+3*10
-6
*t) °С.
Примечания: при поверке допускается применение других средств измерений и
вспомогательногооборудования,удовлетворяющихпоточностиитехническим
характеристикам требованиям ГОСТ 8.461-2009.
Сведения и методиках (методах) измерений
приведены в паспорте на ТС.
Нормативные документы, устанавливающие требования к термопреобразователям
сопротивления платиновым моделей NXB, NZB, NMJ
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
Международный стандарт МЭК 60751:2009 (2008-07). Промышленные чувствительные
элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Методика поверки.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
установленных
безопасности к
Осуществление производственного контроля за соблюдением
законодательством Российской Федерации требований промышленной
эксплуатации опасного производственного объекта.
Лист № 4
Всего листов 4
Изготовитель:
Фирма «RHODIUM Műszeripari Kft.»
Адрес: H-1196, Budapest, Zrínyi u. 153, Венгрия
Телефон: +36-1-282-8308, +36-1-282-5689
Факс: +36-1-282-6135
E-mail:
Адрес в Интернет:
Заявитель:
ООО «Энергостройинжиниринг»
Адрес: 143005, г.Одинцово, ул. Чикина, д.6, офис 29
Тел./факс: (495) 596-56-04
E-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
научно-исследовательский институт метрологической службы» (ФГУП
«ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
средствизмеренийвцеляхутверждениятипа№30004-13
от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«_____» ____________ 2014 г.
