Номер госреестра:
45979-10
Наименование СИ:
Трансформаторы тока
Обозначение типа:
CA-765
Производитель:
Фирма "Electrotecnica Arteche Hermanos S.L.", Испания
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.08.2015
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()

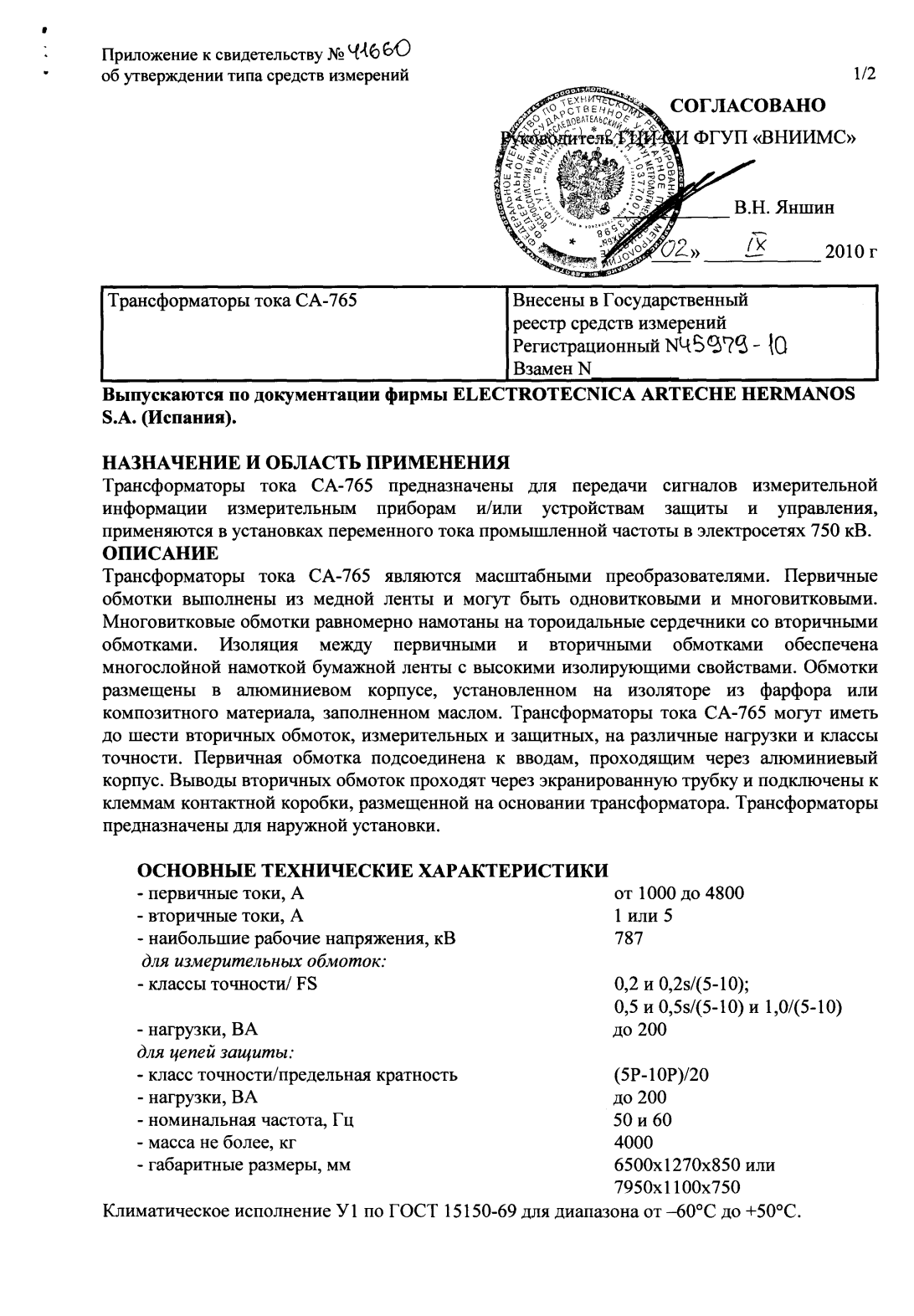

Приложение к свидетельству № 41660
об утверждении типа средств измерений
Лист № 1
Всего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока CA-765
Назначение средства измерений
сигналов
защиты и
частоты в
ТрансформаторытокаCA-765предназначеныдляпередачи
измерительной информации измерительным приборам и/или устройствам
управления, применяются в установках переменного тока промышленной
электросетях 750 кВ.
Описание средства измерений
ТрансформаторытокаCA-765являютсямасштабнымипреобразователями.
Первичные обмотки выполнены из медной ленты и могут быть одновитковыми и
многовитковыми. Многовитковые обмотки равномерно намотаны на тороидальные
сердечники со вторичными обмотками. Изоляция между первичными и вторичными
обмоткамиобеспечена многослойной намоткой бумажнойлентысвысокими
изолирующими свойствами. Обмотки размещены в алюминиевом корпусе, установленном
наизолятореизфарфора иликомпозитногоматериала, заполненном маслом.
Трансформаторы тока CA-765 могут иметь до шести вторичных обмоток, измерительных и
защитных, на различные нагрузки и классы точности. Первичная обмотка подсоединена к
вводам, проходящим через алюминиевый корпус. Выводы вторичных обмоток проходят
через экранированную трубку и подключены к клеммам контактной коробки,
размещенной на основании трансформатора. Трансформаторы предназначены для
наружной установки.
Метрологические и технические характеристики
- первичные токи, А ……………………………………………….от 1000 до 4800
-вторичные токи, А ……………………………………………….. 1 или 5
- наибольшие рабочие напряжения, кВ …………………………. 787
для измерительный обмоток:
-классы точности/ FS ……………………………………..0,2 и 0,2s/(5-10);
0,5 и 0,5s/(5-10) и 1,0/(5-10)
- нагрузки, В∙А ……………………………………………….. до 200
для цепей защиты:
- класс точности/предельная кратность …………………….. (5Р – 10Р)/20
- нагрузки, В∙А ……………………………………………….. до 200
- номинальная частота, Гц …………………………………… 50 и 60
- масса, кг, не более ………………………………………………. 4000
- габаритные размеры, мм ………………………………………… 6500×1270×850 или
7950 ×1100×750
Климатическое исполнение для диапазона от минус 60 до плюс 50 °С - У1 по ГОСТ
15150-69.

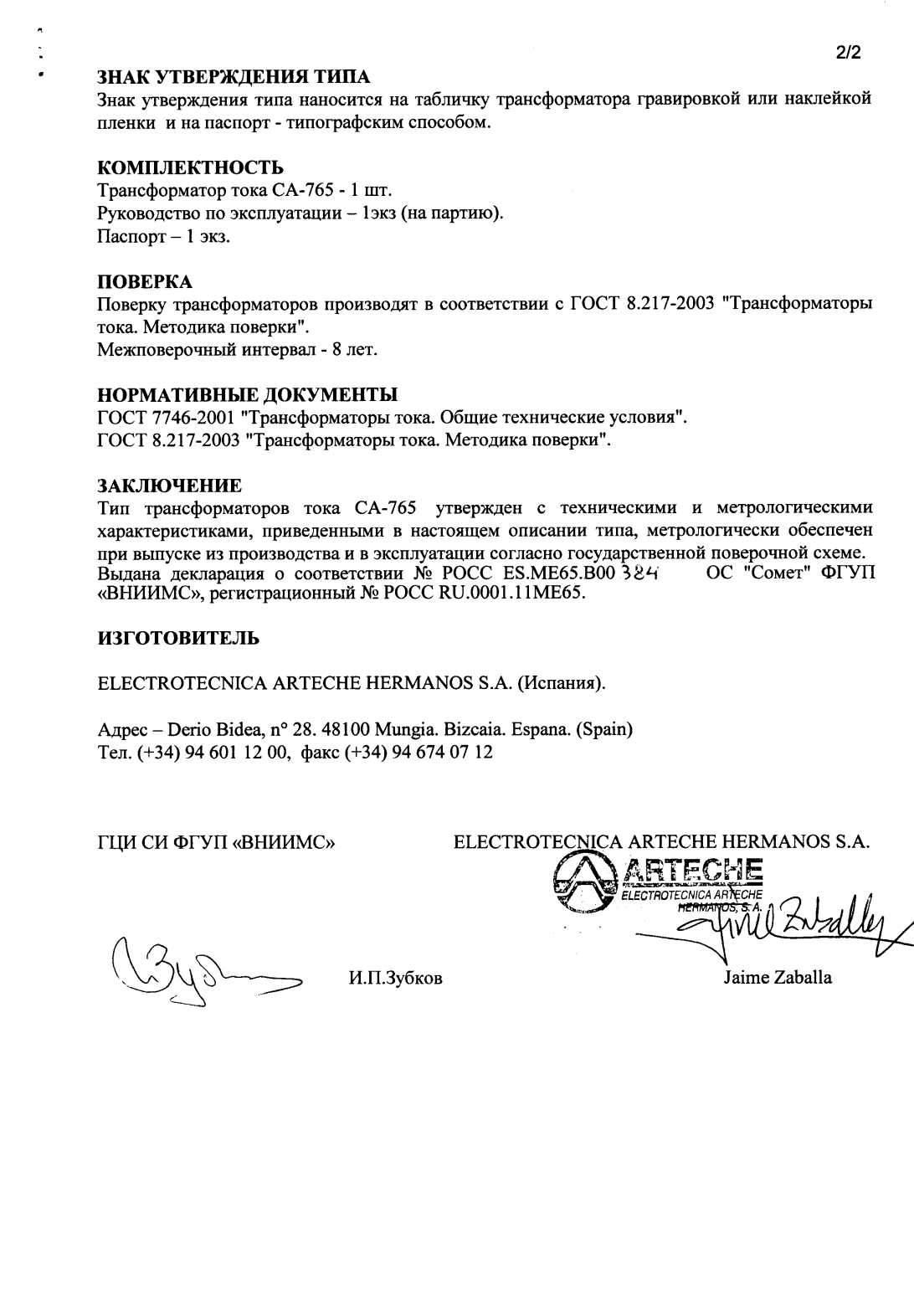

Знак утверждения типа
наносится на табличку трансформатора гравировкой или наклейкой пленки и на паспорт –
типографским способом.
Лист № 2
Всего листов 2
Комплектность средства измерений
Трансформатор тока CA-765 – 1 шт.
Руководство по эксплуатации – 1 экз. (на партию)
Паспорт - 1 экз.
Сведения о методах (методиках) измерений
Сведения приведены в Руководстве по эксплуатации трансформаторов тока CA-765
Поверка
осуществляется по ГОСТ 8.217-2003 «Трансформаторы тока. Методика поверки».
Нормативные документы, устанавливающие требования к трансформаторам тока
CA-765
1. ГОСТ 7746-2001. Трансформаторы тока. Общие технические условия.
2. ГОСТ 8.217-2003. Трансформаторы тока. Методика поверки.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при осуществлении торговли и товарообменных операций.
Изготовитель
ELECTROTECNICA ARTECHE HERMANOS S.L., Испания
Derio Bidea, n°28. 48100 Mungia, Bizcaia Espana (Spain)
тел. (34) 94 601 1200 – факс (34) 94 674 07 02
E-mail:
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС», аттестат аккредитации 30004-08
119361, г. Москва, ул. Озерная, 46
тел. (495) 437-37-29 факс (495) 437-56-66 e-mail:
Заместитель Руководителя
Федерального агентства по
техническому регулированию
и метрологииФ.В. Булыгин
«____» __________ 2013 г.
