Нивелиры оптические ADA Prof-X20, ADA Prof-X32, ADA Range, ADA Basis, ADA Ruber-X32, ГРСИ 43704-10
Номер госреестра:
43704-10
Наименование СИ:
Нивелиры оптические
Обозначение типа:
ADA Prof-X20, ADA Prof-X32, ADA Range, ADA Basis, ADA Ruber-X32
Производитель:
Фирма "Beijing Bofei Instrument Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
20.07.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 39097/1
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Нивелиры оптические ADA Prof-X20, ADA Prof-X32, ADA Range, ADA Basis, ADA
Ruber-X32
Назначение средства измерений
Нивелиры оптические ADAProf-X20, ADAProf-X32, ADARange, ADABasis, ADA Ruber-
X32 (далее по тексту - нивелиры) предназначены для измерений превышений методом
геометрического нивелирования по вертикальным рейкам и применяются, в том числе, на
объектах в сфере обороны и безопасности государства.
Описание средства измерений
Конструктивно нивелир выполнен в виде единого оптико-механического блока, в состав
которого входят зрительная труба с компенсатором, вертикальная осевая система с
горизонтальным лимбом для измерений горизонтальных углов и подставка с тремя
подъемными винтами.
Принцип действия нивелиров основан на автоматической установке визирной оси в
горизонтальное положение с помощью компенсатора, переставляющую собой маятниковую
систему.
Измерение превышений проводится путем суммирования разностей отсчетов по
нивелирным рейкам, установленных на каждых двух последовательных точках, находящихся на
одной линии и образующих нивелирный ход.
Выпускаются нивелиры в пяти модификациях отличающихся увеличением зрительной
трубы, диаметром входного зрачка зрительной трубы, наименьшим расстоянием визирования,
диапазоном работы компенсатора, ценой деления установочного уровня, систематической
погрешностью компенсатора на 1´ наклона оси нивелира, пределами допускаемой средней
квадратической погрешности измерений превышения на 1 км двойного хода, габаритными
размерами, массой.
Внешний вид нивелиров, места нанесения наклеек со знаком утверждения типа и
пломбирования от несанкционированного доступа приведены на рисунках 1-10.

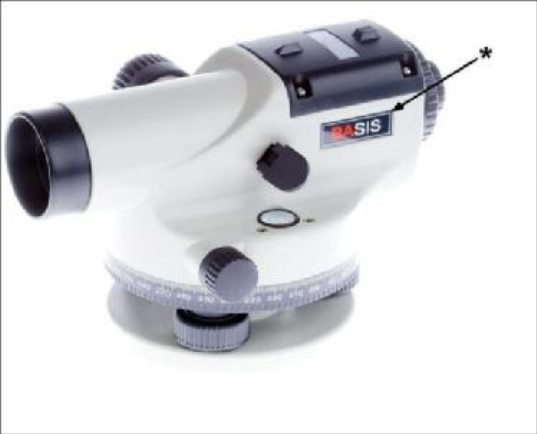

Рисунок 1 – Внешний вид нивелира ADA Basis
Примечание * - обозначение места для размещения наклейки
Лист № 2
Всего листов 8

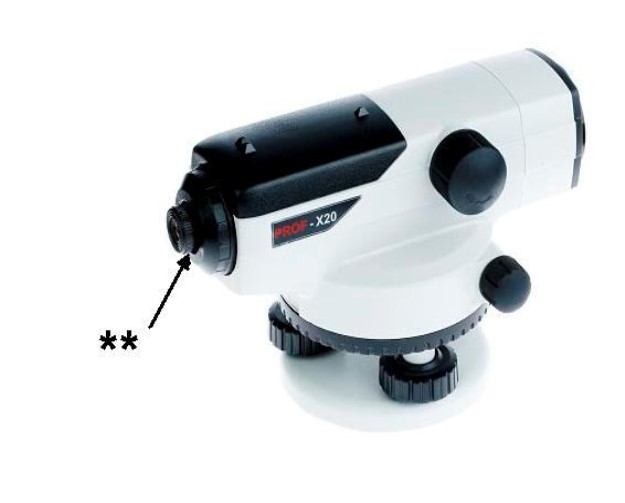

Рисунок 2 -Схема пломбировки нивелираADA Basis от несанкционированного доступа
Примечание ** - места пломбирования от несанкционированного доступа

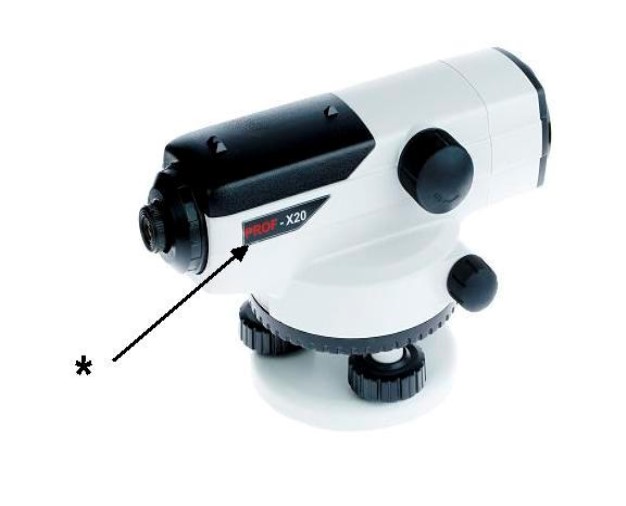

Рисунок 3 – Внешний вид нивелира ADA Prof-X20
Примечание * - обозначение места для размещения наклейки
Лист № 3
Всего листов 8

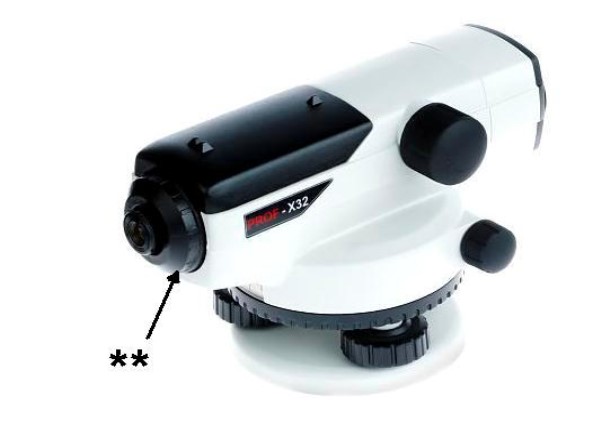

Рисунок 4 - Схема пломбировки от несанкционированного доступа нивелира ADA Prof-X20
Примечание ** - места пломбирования от несанкционированного доступа

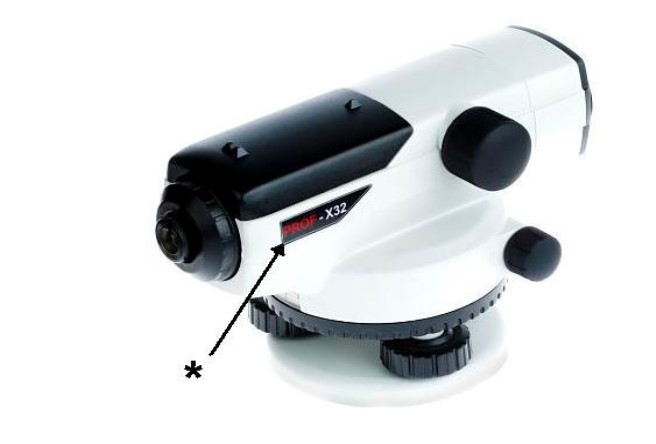

Рисунок 5 - Внешний вид нивелира ADA Prof-X32
Примечание * - обозначение места для размещения наклейки
Лист № 4
Всего листов 8
Рисунок 6 - Схема пломбировки от несанкционированного доступа нивелира ADA Prof-X32
Примечание ** - места пломбирования от несанкционированного доступа

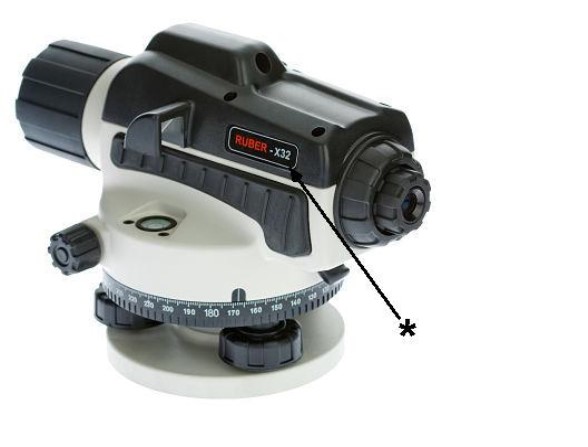

Рисунок 7 - Внешний вид нивелира ADA Ruber-X32
Примечание * - обозначение места для размещения наклейки
Лист № 5
Всего листов 8

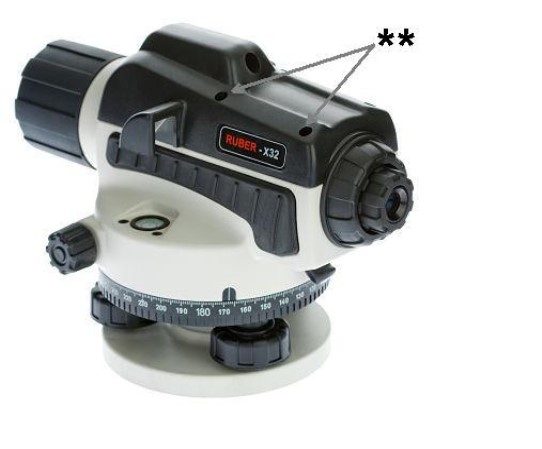

Рисунок 8 - Схема пломбировки от несанкционированного доступа нивелира ADA Ruber-X32
Примечание ** - места пломбирования от несанкционированного доступа

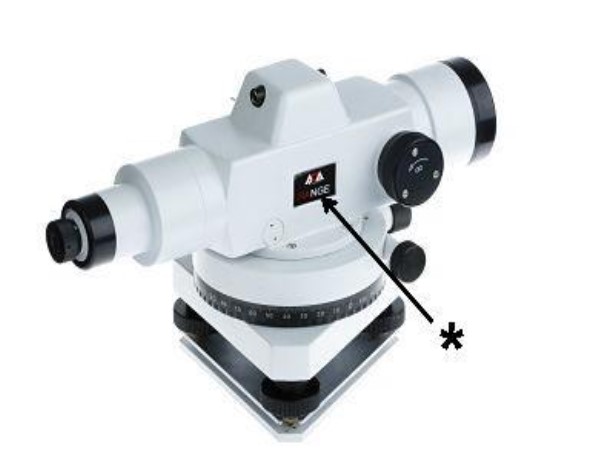

Рисунок 9 - Внешний вид нивелираADA Range
Примечание * - обозначение места для размещения наклейки
Лист № 6
Всего листов 8

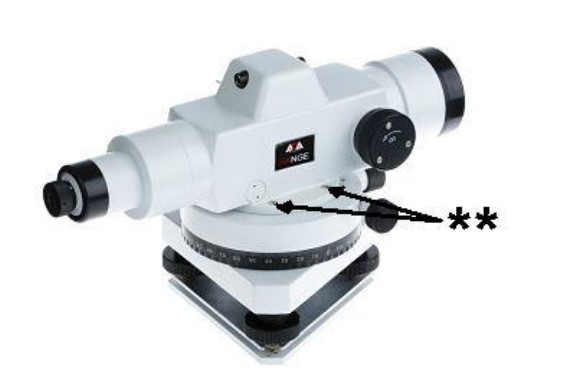

Рисунок 10 - Схема пломбировки от несанкционированного доступа нивелираADA Range
Примечание ** - места пломбирования от несанкционированного доступа
Метрологические и технические характеристики
Увеличение зрительной трубы, крат, не менее:
- ADA Prof-X20, ADABasis ….....................................................................................................20;
- ADA Prof-X32, ADARuber-X32 …............................................................................................32;
- ADA Range …...............................................................................................................................30.
Диаметр входного зрачка зрительной трубы, мм, не менее:
- ADA Prof-X20 ….................….....................................................................................................32;
- ADA Prof-X32 …..........................…............................................................................................42;
- ADA Basis ….................................…............................................................................................38;
- ADA Ruber -X32 …..........................….........................................................................................36;
- ADA Range …................................................................................................................................48.
Наименьшее расстояние визирования, м, не более:
- ADA Prof-X20, ADAProf-X32, ADABasis …...........................................................................0,3;
- ADA Ruber-X32 ….......................................................................................................................1,0;
- ADA Range …...............................................................................................................................2,0.
Диапазон работы компенсатора, не менее:
- ADA Prof-X20, ADAProf-X32, ADABasis,ADA Ruber-X32…...........................................± 15´;
- ADA Range ….............................................................................................................................± 5´.
Коэффициент нитяного дальномера …...................................................................................100±1.
Цена деления горизонтального лимба …......................................................................................1°.
Цена деления установочного уровня:
- ADA Prof-X20, ADAProf-X32, ADABasis,ADA Ruber-X32….......................................8´/2мм;
- ADA Range ….......................................................................................................................8´/2мм.
Систематическая погрешность компенсатора на 1´ наклона оси нивелира:
- ADA Prof-X20, ADAProf-X32, ADA Range, ADA Ruber-X32…..........................................0,3";
- ADA Basis …..............................................................................................................................0,5".
Пределы допускаемой средней квадратической погрешности измерений превышения
на 1 км двойного хода, мм:
- ADA Prof-X20, ADABasis …...................................................................................................2,5;
- ADA Prof-X32, ADARuber-X32 …............................................................................................1,5;
- ADA Range …...............................................................................................................................3,0.
Лист № 7
Всего листов 8
Габаритные размеры (ширина х длина х высота), мм, не более:
- ADA Prof-X20, ADAProf-X32…......…..................................................................140 х 225 х 135;
- ADA Basis …............................................................................................................130 х 190 х 130;
- ADA Ruber -X32 …..........................…...................................................................135 х 210 х 150; -
ADA Range …..........................................................................................................145 х 280 х 170.
Масса, кг, не более:
- ADA Prof-X20, ADAProf-X32….................…...........................................................................1,8;
- ADA Basis ….................................…..........................................................................................1,65;
- ADA Ruber -X32 …..........................…........................................................................................2,1;
- ADA Range …...............................................................................................................................3,4.
Рабочие условия эксплуатации:
- температура окружающей среды, °С ….................…......................................от минус 25 до 50;
- относительная влажность в % …..........................................................................................до 100.
Знак утверждения типа
наносится типографским способом на титульный лист технической документации фирмы-
изготовителя и на корпус нивелира в виде наклейки.
Комплектность средства измерений
Комплект поставки нивелиров оптических ADA Prof-X20, ADA Prof-X32, ADA Range,
ADA Basis, ADA Ruber-X32 включает:
- нивелир (модификация по заказу) - 1 шт.;
- нитяной отвес - 1 шт.;
- набор инструментов для юстировки - 1 к-т;
- руководство по эксплуатации - 1 книга;
- футляр - 1 шт.
Поверка
осуществляется по документу МП 43704-10 «Нивелиры оптические ADA Prof-X20, ADA Prof-
X32, ADA Range, ADA Basis, ADA Ruber-X32 фирмы «Beijing Bofei Instrument CO.,Ltd.», КНР.
Методика поверки», утвержденным начальником ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ в
декабре 2009 г.
Основные средства поверки:
- экзаменатор образцовый 1-го разряда ЭО-1 (Рег. № 10447-86) предел измерений 1200",
пределы допускаемой абсолютной погрешности измерений ± 0,15";
- автоколлиматор унифицированный АК-0,2У (Рег. № 5280-79) диапазон измерений от 0
до 10´, пределы допускаемой абсолютной погрешности измерений ± 1,5";
- рулетка Луноход (Рег. № 27060-04) класс точности 3.
Сведения о методиках (методах) измерений
«Руководство по эксплуатации. Оптический нивелирADABasis».
«Руководство по эксплуатации. Оптический нивелирADA Range».
«Руководство по эксплуатации. Оптический нивелир ADA Prof-X20, ADA Prof-X32».
«Руководство по эксплуатации. Оптический нивелир ADA Ruber -X32».
Нормативные документы, устанавливающие требования к нивелирам оптическим ADA
Prof-X20, ADA Prof-X32, ADA Range, ADA Basis, ADA Ruber-X32
ГОСТ 10528-90. «Нивелиры. Общие технические условия»
Техническая документация фирмы-изготовителя
Лист № 8
Всего листов 8
Изготовитель
Фирма «Beijing Bofei Instrument CO.,Ltd.», КНР
Адрес: No. 2 XingYe St., Beijing Economic-Technological Development Area, China
Телефон: (86-10) 67816801, 67816803, 67816800, Факс: (86-10) 67816806
Заявитель
ИндивидуальныйпредпринимательПостниковАлександрАлександрович
(ИП Постников Александр Александрович)
Юридический адрес: 249039, г. Обнинск, Калужская обл., проезд Полянка, д. 29
Почтовый адрес: 249034, г. Обнинск, Калужская обл., а/я 4058
Телефон (48439) 261-70
E-mail:
Испытательный центр
Федеральноегосударственноебюджетноеучреждение«Главныйнаучный
метрологический центр» Министерства обороны Российской Федерации
Адрес: 141006, Московская область, г. Мытищи, ул. Комарова, д. 13
Телефон: +7 (495) 583-99-23; факс: +7 (495) 583-99-48
Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311314 от 13.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2020 г.
