Источники питания постоянного тока Б5-85/1, ГРСИ 35741-07
Номер госреестра:
35741-07
Наименование СИ:
Источники питания постоянного тока
Обозначение типа:
Б5-85/1
Производитель:
АО "НПК "Ритм", г.Краснодар
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
16.11.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 29184/1
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Источники питания постоянного тока Б5-85/1
Назначение средства измерений
Источники питания постоянного тока Б5-85/1 (далее по тексту – источник) предназначены
для воспроизведения напряжения и силы постоянного тока.
Описание средства измерений
Источник обеспечивает дискретно регулируемые стабилизированные, постоянные напря-
жения и ток.
В основе функционирования источника лежит принцип двухступенчатого импульсного
преобразования электрической энергии с заключительной точной установкой выходных пара-
метров с помощью линейного регулятора-стабилизатора напряжения/тока. Источник содержит
входной фильтр, выпрямитель и активный корректор коэффициента мощности (импульсный
стабилизатор напряжения) выполняющий функции первой ступени регулирования. Высокое
стабилизированное постоянное напряжение с помощью регулируемого (и коммутируемого) им-
пульсного преобразователя (вторая ступень регулирования), понижается до напряжения, вели-
чина которого несколько превышает напряжение в нагрузке прибора. Регулятор-стабилизатор
напряжения/тока с низким падением напряжения на регулирующих элементах схемы, преобра-
зует пониженное напряжение в выходное напряжение/ток с требуемыми параметрами. Заклю-
чительная – прецизионная регулировка выходных параметров осуществляется с помощью циф-
ровой петли автоматического регулирования.
Метрологические параметры источника базируются на точности измерения АЦП (16 раз-
рядов, сигма-дельта) и масштабирующих цепей, сохраняемой в течение интервала между по-
верками. Выходное напряжение и ток нагрузки измеряются АЦП, значения измеренных вели-
чин используются для точной подстройки выходных параметров источника и представляются
на цифровых индикаторах напряжения и тока, расположенных на передней панели.
В источнике отсутствуют аналоговые подстроечные элементы. Все корректировки пара-
метров осуществляются численными коэффициентами, хранящимися в энергонезависимой па-
мяти.
Выходные параметры источника можно устанавливать как с помощью органов ручного
управления – кнопок, так и с помощью внешнего компьютера, для чего используется интерфейс
связи.
Источник снабжен защитой от короткого замыкания, от перегрузки по току, от перегрева,
от повышения входного напряжения. В случае короткого замыкания или перегрузки по току
произойдёт ограничение выходного тока. При перегреве источника автоматически отключится
выходное напряжение.
Источник отличается широким диапазоном устанавливаемых напряжений (1 – 75 В) и то-
ков (0,01 – 20 А) при соблюдении условия не превышения максимальной выходной мощности
300 Вт (обеспечивается автоматически).

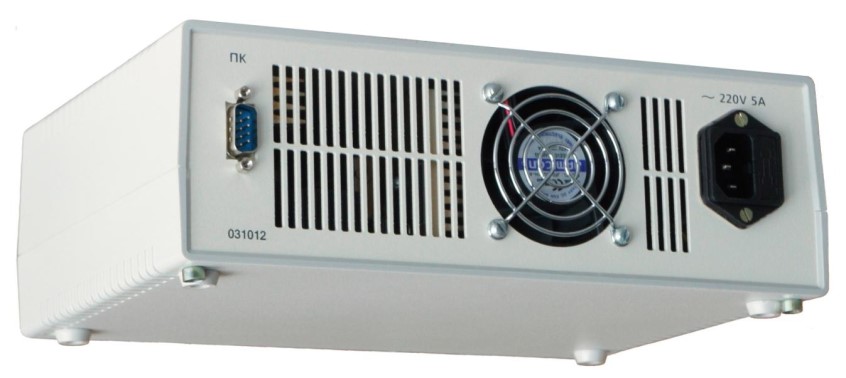

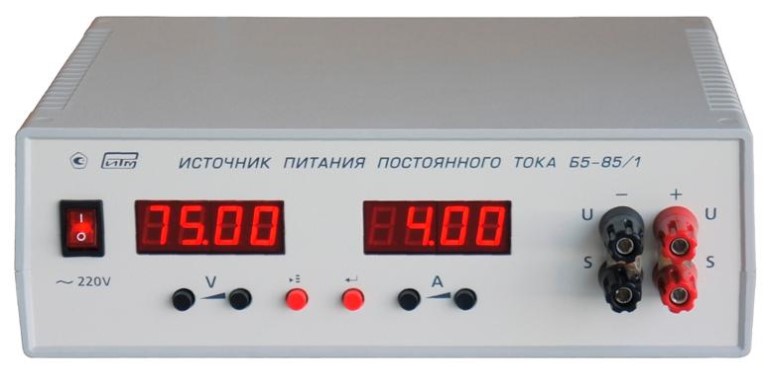

Общий вид источника с указанием мест нанесения знака утверждения типа, знака поверки
приведен на рисунке 1. Места маркировки и защиты от несанкционированного доступа в виде
пломбирования приведены на рисунке 2.
Лист № 2
Всего листов 5
Рисунок 2 – Места пломбирования и нанесения маркировки
Метрологические и технические характеристики
приведены в таблице 1.
от 0,01 до 20,0
от 0,01 до I
ВЫХ
=300/U
ВЫХ
Таблица1
Наименование параметра или характеристики
Значение
характеристики
от 1,0 до 75
0,01
Диапазон воспроизведения выходного напряжения (U
ВЫХ
), В
Шаг установки U
ВЫХ
, В
Диапазон воспроизведения выходного тока (I
ВЫХ
), А:
при выходном напряжении менее 15 В
при выходном напряжении более 15 В
Шаг установки I
ВЫХ
, А
0,01
Рисунок 1 – Общий вид источника с указанием мест нанесения знака утверждения типа и
наклейки знака поверки
знак утверждения типаместо наклейки знака поверки
место нанесения маркировки
места пломбирования
Лист № 3
Всего листов 5
Наименование параметра или характеристики
Значение
характеристики
±(0,001 U
ВЫХ
+0,005)
±(0,005 I
ВЫХ
+0,005)
±(0,001 U
ВЫХ
+ 0,001)
±(0,001 I
ВЫХ
+ 0,005)
±(0,001 U
ВЫХ
+ 0,005)
±(0,005 I
ВЫХ
+ 0,005)
Абсолютнаяпогрешностьвоспроизведениявыходного
напряжения, В, не более
Абсолютная погрешность воспроизведения выходного тока, А,
не более
Нестабильностьвыходногонапряженияисточникапри
изменении напряжения питания на минус 44 В и +22 В от
номинального значения 220 В, не более
Нестабильность выходного тока источника при изменении
напряжения питания на минус 44 В и +22 В от номинального
значения 220 В, не более
Нестабильность выходного напряжения при изменении тока
нагрузки от 0 до максимального в режиме стабилизации напря-
жения, В, не более
Нестабильность выходного тока при изменении напряжения на
нагрузке от минимального до максимального в режиме
стабилизации тока, В, не более
Эффективное значение пульсаций выходного напряжения в
режиме стабилизации напряжения, мВ, не более
3
Эффективное значение пульсаций выходного тока в режиме
стабилизации тока, мА, не более5
±(0,001 U
ВЫХ
+ 0,005)
±(0,001 I
ВЫХ
+ 0,005)
15
400
Нестабильность выходного напряжение от времени (дрейф
выходного напряжения) за 24 ч, В, не более
Нестабильность выходного тока от времени (дрейф выходного
тока) за 24 ч, А, не более
Время установления рабочего режима, минут, не более
Полная мощность, потребляемая от сети, ВА, не более,
Нормальные условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
от + 15 до + 30
от 30 до 80 (при температу-
ре 25°С)
от 209 до 231
- напряжение питающей сети, В
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
- напряжение питающей сети, В
от +5 до +40
90 (при температуре +25°С)
от 176 до 242
Норма средней наработки на отказ (Т
0
) в рабочих условиях
эксплуатации, ч, не менее50000
Гамма-процентный срок службы (Т
СЛγ
) при γ=90%, лет, не
менее15
Среднее время восстановления работоспособного состояния
(Т
В
) источника, минут, не более 120
Масса источника, кг, не более 2,5
Габаритные размеры, мм, не более260х210х90
Источник обеспечивает установку и измерение выходных значений тока и напряжения в
режиме дистанционного управления через интерфейc связи.
Лист № 4
Всего листов 5
Знак утверждения типа
наносят на переднюю панель источника методом офсетной печати, и на титульный лист
руководства по эксплуатации и формуляра – типографским способом.
Комплектность средства измерений
Комплект поставки источника приведен в таблице 2.
Таблица 2
Наименование
1 Источник питания постоянного тока Б5-85/1
2 Руководство по эксплуатации
3 Формуляр
4 Кабель питания
5 Кабель соединительный
6 Перемычка
7 Коробка упаковочная
8 CD с программным обеспечением
9 Интерфейсный кабель
ОбозначениеКол-во
КМСИ.436238.007 1
КМСИ.436238.003РЭ 1
КМСИ.436238.003ФО 1
1
КМСИ.685612.0291
Хв7.755.0582
КМСИ.464946.0251
1
КМСИ.685612.0201
Поверка
осуществляется по документу КМСИ.436238.003РЭ, разделе 14 «Поверка», согласованному
руководителем ГЦИ СИ ФГУ «Краснодарский ЦСМ» в июле 2007 г.
Основные средства поверки:
- мера электрического сопротивления МС - 01, 0,001 Ом класс 0,01;
- мультиметр В7-64, измерение напряжения постоянного тока в диапазоне от 1 мкВ до
1000 В, с погрешностью ±0,005 %, силы постоянного тока в диапазоне от 1 мкА до 2 А, с по-
грешностью ±0,03 %;
- вольтметр В7-38, диапазон измерения переменного напряжения от 0 до 300 В, погреш-
ность ±0,9 %;
- милливольтметр В3-39 диапазон напряжений выходных сигналов от 0 до 100 мВ с часто-
той до 10 МГц.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к источникам
питания постоянного тока Б5-85/1
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие техни-
ческие условия.
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений посто-
янного электрического напряжения и электродвижущей силы.
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений силы постоянного электрического тока.
КМСИ.436238.003ТУ «Источник питания постоянного тока Б5-85/1. Технические усло-
вия».
КМСИ.436238.003РЭ «Источник питания постоянного тока Б5-85/1. Руководство по экс-
плуатации».
Лист № 5
Всего листов 5
Изготовитель
Акционерное общество «Научно-производственная компания «РИТМ»
(АО «Компания «РИТМ»)
ИНН 2311016712
Адрес: 350072, г. Краснодар, ул. Московская, д. 5
Телефон: (861) 252-11-05, факс: (861) 252-33-41, е-mail:
Испытатель
Государственный центр испытаний средств измерений ФБУ «Краснодарский ЦСМ»
Юридический (почтовый) адрес: 350040, г. Краснодар, ул. Айвазовского, д. 104а
Телефон: (861) 235-36-57, факс: (861) 233-85-86
Аттестат аккредитации ГЦИ СИ ФБУ «Краснодарский ЦСМ» по проведению испытаний
средств измерений в целях утверждения типа № 30021-10 от 30.04.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
