Номер госреестра:
35402-07
Наименование СИ:
Анализаторы спектра
Обозначение типа:
А19
Производитель:
ЗАО "Электронные технологии и метрологические системы", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.07.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 28587
об утверждении типа средств измерений
лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы спектра А19
Назначение средства измерений
Анализаторы спектра А19 (далее по тексту – анализаторы) предназначены для
измерений параметров спектральных составляющих сигналов, корреляционной структуры
сигналов и генерации электрических сигналов с нормированными метрологическими
параметрами.
Описание средства измерений
Анализаторы являются программно-аппаратным комплексом, реализованным на
персональном компьютере с установленными платами аналого-цифровых и цифроаналоговых
преобразователей,модулямиспроцессорамиобработкисигналовипрограммного
обеспечения. Все формируемые сигналы и режимы работы реализуются программно.
Анализаторы позволяют:
− осуществлять октавный и 1/3-октавный анализ на основе параллельных цифровых
фильтров сигналов в реальном масштабе времени и сигналов, взятых из записей;
− проводить узкополосный спектральный анализ различных сигналов в реальном
масштабе времени и сигналов, взятых из записей;
− измерять переменную составляющую сигналов, записывать ее в файле временной
привязкой;
− регистрировать сигналы (вводить в память оцифрованные значения сигнала, с
последующей записью на накопитель);
− вычислить дополнительные функции: автоспектры, взаимные спектры, функции авто и
взаимной корреляции, функции когерентности.
Анализаторы обеспечивают работу в основных режимах:
− «Генератор»;
− «Вольтметр переменного тока»;
− «Октавный анализ»;
− «1/3-октавный анализ»;
− «Узкополосный анализ»;
− «Многоканальный регистратор».
Анализаторы выпускаются в четырех модификациях, отличающихся конструктивным
исполнением и количеством входных каналов:
− А19-Сх – имеет в составе системный блок типа «tower», клавиатуру, монитор.
Варианты исполнения в зависимости от количества входных каналов (2; 4; 6; 8; 10);
− А19-Пх – промышленный компьютер типа «Portable» (2; 4; 6; 8; 10);
− А19-Шх – имеет в составе шасси промышленного компьютера типа IPC-610,
клавиатуру, монитор. Варианты исполнения в зависимости от количества входных каналов (2;
4; 6; 8; 10);
− А19-Ux – внешнее USB-устройство в пластиковом корпусе. Варианты исполнения в
зависимости от количества входных каналов (2; 4; 8).
По условиям эксплуатации анализаторы соответствуют III группе ГОСТ 22261-94.
Программное обеспечение
Программное обеспечение (ПО) состоит из двух частей:
- встроенное в анализатор ПО в виде программного кода, записанного в ПЗУ;
встроенное ПО в измерениях не участвует и на метрологические характеристики не влияет;
- ПО, устанавливаемое на ПЭВМ, реализуемое на «ZETLab» и имеющее следующие
функции: считывание текущей измерительной информации с анализатора, расчет параметров
оцифрованных сигналов и отображение информации на мониторе.
MD5
Лист № 2
Всего листов 5
Метрологически значимой частью ПО являются следующие программы ПО
«ZETLab», устанавливаемого на ПЭВМ:
−программа «ZETServer.exe» - обеспечивает прием данных с АЦП;
−программа «VoltMeter.exe» - обеспечивает вычисление параметров сигналов и
вывод результатов на индикаторы;
−программа «ZETLab.exe» - обеспечивает интерфейс с пользователем (в т.ч.
запуск программ ZETLab), а также отображение параметров ПО.
Идентификационные данные программного обеспечения представлены в таблице 1.
Т а б л и ц а 1
обеспечения
онное
программного
обеспечения
Номер версии
программного
обеспечения
Цифровой
программного
Алгоритм
цифрового
Наименование
Идентификаци
(иде
н
т
и
фи
к
аци
идентификаторвычисления
программного наименование он
н
ый номер)
обеспечения идентификатор
(контрольная суммаа программного
исполняемого кода) обеспечения
ZETLabZETLab01.11.2011
541dd80fa6e79e95c9d7
4010b03e73be

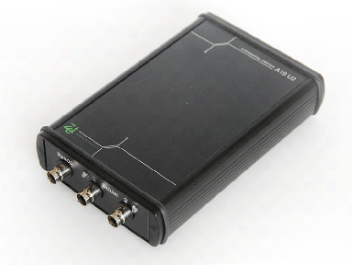

а) – общий вид анализаторов А19-Пх б) – общий вид анализаторов А19-Uх
Рисунок 1 – Общий вид и места пломбирования анализаторов спектра А19.
Метрологические и технические характеристики
Коэффициент усиления
Входное сопротивление анализатора, кОм
Внешняя частота дискретизации, МГц
1; 2; 4; 8
100 ± 10
8
Режим «Генератор»
Диапазон частот, Гц0,03 ÷ 120 000
Пределы допускаемой относительной погрешности установки частоты в диапазоне, %:
от 0,03 до 10 Гц ± 10
свыше 10 Гц до 120 кГц ± 0,1
Нестабильность синусоидального сигнала за 8 ч работы, %, не более ± 0,01
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений в соответствии с МИ 3286-2010 – А.
Анализаторы пломбируются от несанкционированного доступа в соответствии с
конструкторской документацией ЗТМС.411168.002. Места пломбирования приведены на
рисунке 1.
Лист № 3
Всего листов 5
Напряжение выходного сигнала по переменному току, В0,01 ÷ 1,3
Пределы допускаемой абсолютной погрешности установки выходного переменного
напряжения в частотном диапазоне на нагрузке 600 Ом, мВ:
от 3 до 5 Гц± (0,35U + 0,2)
свыше 5 до 10 Гц ± (0,2U + 0,3)
свыше 10 Гц до 120 кГц ± (0,002U + 1)
где U – уровень
выходного сигнала
Коэффициент гармоник генерируемого синусоидального сигнала, в диапазоне
от 10 Гц до 50 кГц, %, не более0,1
Режим «Вольтметр переменного тока»
Диапазон частот измеряемых напряжений, Гц20 ÷ 100 000
Диапазон измеряемого переменного напряжения, мВ 1 ÷ 1000
Максимальные значения входных напряжений, В 0,125; 0,25; 0,5; 1
Пределы допускаемой абсолютной погрешности измерения в диапазоне частот, мВ
от 20 до 50 Гц± (0,003U + 0,2)
свыше 50 Гц до 90 кГц ± (0,002U + 0,05)
свыше 90 до 100 кГц± (0,002U + 0,2)
где U – уровень
входного сигнала
Режим «Октавный анализ»
Диапазон частот, Гц1 ÷ 63 000
Количество октавных фильтров 17
Затухание фильтров соответствует 1-му классу точности по ГОСТ 17168 и 0-му классу
точности по IEC 1260
Уровень собственных электрических шумов, дБ отн. 1 мкВ, не болееминус 70
Режим «1/3-октавный анализ»
Диапазон частот, Гц1 ÷ 100 000
Количество 1/3-октавных фильтров 51
Затухание фильтров соответствует 1-му классу точности по ГОСТ 17168 и 0-му классу
точности по IEC 1260
Уровень собственных электрических шумов, дБ отн. 1 мкВ, не болееминус 80
Режим «Узкополосный анализ»
Равномерным шагом по частоте до 100 кГц с частотным разрешением Гц
10; 12,5; 20; 25; 31,25; 50; 62,5;
100; 125; 200; 250; 312,5; 500;
625; 1000; 1250; 2000; 2500
Режим «Многоканальный регистратор»
Неравномерность амплитудно-частотной характеристики (АЧХ) в диапазоне, дБ,
не более:
от 1,95 Гц до 100 кГц ± 0,1
свыше 100 до 120 кГц ± 3
Затухание вне полосы пропускания выше 150 кГц, дБ, не менее 60
Разность АЧХ измерительных каналов, %, не более 0,5
Коэффициент гармоник входного тракта на частоте 1 кГц, %, не более 0,1
Коэффициент межканального проникновения на частоте 1 кГц, дБ, не болееминус 80
Разность фаз между каналами при одинаковых коэффициентах усиления во всем частотном
диапазоне, º, не более 1
Лист № 4
Всего листов 5
50 ± 0,5
220 ± 22
500
8
8000
170х424х422
472х175х45
417х425х427
464х353х608
660х440х180
472х175х45
383х140х324
40х15х35
Общие характеристики
Частота питающей сети, Гц
Напряжение питающей сети переменного тока, В
Потребляемая мощность, В·А, не более
Время непрерывной работы, ч, не менее
Средняя наработка на отказ, ч, не менее
Габаритные размеры (длина×ширина×высота), мм, не более:
А19-Сх в составе:
-системный блок типа «tower»
-клавиатура
-монитор
А19-Пх
А19-Шх в составе:
-шасси промышленного компьютера типа IPC-610
-клавиатура
-монитор
А19-Ux
Масса, кг, не более:
А19-Сх
А19-Пх
А19-Шх
А19-Ux
21
15
21
5
.
Знак утверждения типа
Знак утверждения типа наносится на титульные листы руководства по эксплуатации
ЗТМС.411168.002 РЭ и формуляра ЗТМС.411168.002 ФО типографским способом.
Комплектность средства измерений
Комплект поставки приведен в таблице 1.
Т а б л и ц а 1
Обозначение
Наименование
Количество
ЗТМС.411168.002
Анализатор спектра А19
1 шт.
—
1 компл.
ЗТМС.411168.002 РЭ
ЗТМС.00068-01 34 РО
ЗТМС.411168.002 МП
1 экз.
1 экз.
1 экз.
Руководство по эксплуатации
Руководство оператора
Методика поверки
Комплект программного обеспечения на компакт-
диске
ЗТМС.411168.002 ФО
Формуляр
1 экз.
Поверка
осуществляется в соответствии с документом «Анализаторы спектра А19. Методика поверки»
ЗТМС.411168.002 МП, утвержденным ФГУП «ВНИИФТРИ» 18.04.2007 г.
Основное поверочное оборудование:
−генератор DS 360 (диапазон частот от 0,001 Гц до 200 кГц, погрешность
установки частоты ± 0,01 %);
−генератор Г3-110 (диапазон частот от 0,01 Гц до 2 МГц);
−частотомер электронно-счетный Ф5041 (время накопления 10 с, верхний предел
10 МГц);
−мультиметр НР 34401А: 10 Гц (± 0,0015 %);
−милливольтметры В3-37, В3-33 (± 0,1 %).
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
Сведения о методиках/методах измерений изложены в руководстве по эксплуатации.
Анализаторы спектра А19. ЗТМС.411168.002 РЭ.
Нормативные и технические документы, устанавливающие требования к анализаторам
спектра А19
1. ГОСТ 17168-82. Фильтры электронные октавные и третьоктавные. Общие
технические требования и методы испытаний.
2. ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие
технические условия.
3. ГОСТ 12.3.019-80. Система стандартов безопасности труда. Испытания и измерения
электрические. Общие требования безопасности.
4. ГОСТ Р 51350-99. Безопасность электрических контрольно-измерительных
приборов и лабораторного оборудования. Часть 1. Общие требования.
5. ТУ 6683–019–23516373–06 (ЗТМС.411168.002 ТУ) Анализаторы спектра А19.
Технические условия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
При выполнении работ по оценке соответствия промышленной продукции и
продукции других видов, а также иных объектов установленным законодательством
Российской Федерации обязательным требованиям.
Изготовитель
Закрытое акционерное общество «Электронные технологии и метрологические
системы» (ЗАО «Электронные технологии и метрологические системы»)
Юридический и почтовый адрес: 124482, г. Москва, г. Зеленоград, Савёлкинский
проезд, д. 4, оф. 2101
Телефон/факс: (495)228-01-11
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное
унитарноепредприятие«Всероссийскийнаучно-исследовательскийинститутфизико-
технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»).
Юридический и почтовый адрес: пгт Менделеево, Солнечногорский р-н, Московская
область, 141570
Аттестат аккредитации № 30002-08 от 04.12.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.п. «____»_______________2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 55141-13 | Анализаторы натрия | 2300Na, 2301Na | Фирма "Mettler-Toledo Thornton, Inc.", США | 1 год | Перейти |
| 32924-08 | Анализаторы загрязнения жидкостей поточные | ФОТОН-965 | Производственный кооператив "ЭЛДИ", г.Самара | 1 год | Перейти |
| 63631-16 | Тестеры-анализаторы пакетных сетей | МАКС-ЕМК | АО НПП "КОМЕТЕХ", г.С.-Петербург | 2 года | Перейти |
| 7441-79 | Анализаторы спектра | С4-74 | ПО им.С.П.Королева, Украина, г.Киев | Нет данных | Перейти |
| 22298-08 | Анализаторы качества электрической энергии | АПКЭ-1 | ООО "Прософт-Системы", г.Екатеринбург | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
