Счетчики электрической энергии однофазные СОЭИ-5/60 (САПФИР), ГРСИ 33567-06
Номер госреестра:
33567-06
Наименование СИ:
Счетчики электрической энергии однофазные
Обозначение типа:
СОЭИ-5/60 (САПФИР)
Производитель:
ООО "Итэлма-Ресурс", г.Москва
Межповерочный интервал:
16 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.01.2012
Описание типа:
-
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 26334/2
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии однофазные СОЭИ-5/60 «САПФИР»
(исполнения СОЭИ-5/60-3, СОЭИ-5/60-4, СОЭИ-5/60-5)
Назначение средства измерений
Счетчики электрической энергии однофазные СОЭИ-5/60 «САПФИР» (далее
счетчики) - статические счетчики ватт-часов активной энергии переменного тока.
Предназначены для измерения и учета активной энергии в однофазных двухпроводных
цепях переменного тока, а также для применения в автоматизированных системах
контроля и учета электроэнергии (АИИС КУЭ).
Описание средства измерений
Принцип действия счетчиков основан на перемножении тока и напряжения входного
сигнала с последующим преобразованием мощности потребления электрической энергии
переменного тока в частоту следования импульсов с нормированным значением
коэффициента преобразования.
Счетчики имеют в своем составе первичные измерительные преобразователи
напряжения и тока, быстродействующий микроконтроллер, состоящий из центрального
процессора и периферийных устройств, обрабатывающих цифровые сигналы для
интегрирования измеряемых величин, хранения и отображения необходимой информации, а
также для обнаружения нарушений электроснабжения и отсутствия фазного
напряжения.
Счетчики выпускаются в трех вариантах исполнения: СОЭИ-5/60-3, СОЭИ-5/60-4 и
СОЭИ-5/60-5.
В счетчиках СОЭИ-5/60-3 и СОЭИ-5/60-5 в качестве счетного механизма
используется электронное устройство. Электронное устройство содержит запоминающее
устройство и жидкокристаллический дисплей. Запоминающее устройство выполнено
на
базеэнергонезависимойпамятиипозволяетсохранятьинформациюоб
энергопотреблении при отключении источника питания.
ВсчетчикахСОЭИ-5/60-4вкачествесчетногомеханизмаиспользуется
электромеханическое устройство барабанного типа.
Счетчики СОЭИ-5/60-3, СОЭИ-5/60-4 и СОЭИ-5/60-5 имеют выходное устройство
(телеметрический выход), гальванически изолированный от остальных цепей счетчика,
позволяющий проводить поверку счетчиков, а также применять его в автоматизированных
системах контроля и учета электроэнергии (АИИС КУЭ). Выходное устройство имеет два
состояния, отличающиеся импедансом выходной цепи.
В состав счетчиков СОЭИ-5/60-3 и СОЭИ-5/60-5 входит интерфейс связи RS485.
Также счетчики могут комплектоваться одним или несколькими дополнительными
интерфейсами связи:
RS485/RS422 + PLC (дополнительное обозначение: 1, исполнение СОЭИ-5/60-3.1,
СОЭИ-5/60-5.1);
RS485/RS422 + Радиоканал (дополнительное обозначение: 2, исполнение СОЭИ-
5/60-3.2, СОЭИ-5/60-5.2);
RS485/RS422 + ИК канал (дополнительное обозначение: 3, исполнение СОЭИ-5/60-
3.3, СОЭИ-5/60-5.3)
Счетчики СОЭИ-5/60-3, СОЭИ-5/60-4 и СОЭИ-5/60-5 защищены от наиболее
распространенных
приемов хищения
электрической
энергии. Изменение тока в токовой
цепи не влияет на
учет потребляемой электроэнергии. В счетчиках для измерения
тока
Лист № 2
Всего листов 6
применен шунт, что позволяет производить
измерение с нормируемой точностью, даже
если ток нагрузки содержит постоянную составляющую.
Счетчики СОЭИ-5/60-5 дополнительно могут быть выполнены с функцией
повышенной защиты от несанкционированного отбора электроэнергии (дополнительное
обозначение Т, исполнение СОЭИ-5/60-5Т; СОЭИ-5/60-5Т.1; СОЭИ-5/60-5Т.2; СОЭИ-
5/60-5Т.3).
Счетчики выполнены в пылезащищенном корпусе из диэлектрического материала не
поддерживающего горения, устанавливаются на три винта или на DIN-рейку.
Счетчики СОЭИ-5/60-3 и СОЭИ-5/60-5 предназначены для многотарифного учета
электрической энергии. Счетчики СОЭИ-5/60-4 предназначены для однотарифного учета
электрической энергии.

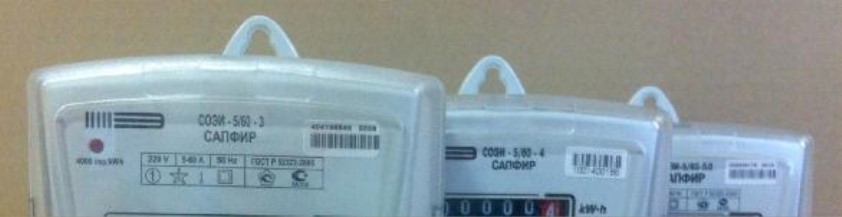

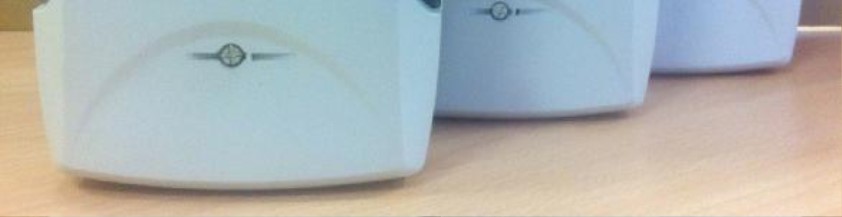

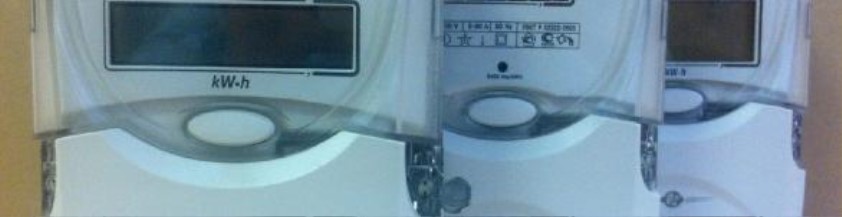

Внешний вид счетчиков представлен на рисунке 1.
Рисунок 1.
Программное обеспечение
Программное обеспечение счетчика СОЭИ-5/60-5 находится в энергонезависимой памяти
микроконтроллера, которое записывают в него на этапе производства счетчика. ПО в
процессевсеговремениэксплуатациинепретерпеваетизмененийиявляется
метрологически значимым.
Место пломбирования
Лист № 3
Всего листов 6
Влияние метрологически значимой части ПО на результаты измерения учтено при
нормировании метрологических характеристик счетчиков.
ПО счетчика от доступа из вне защищено аппаратными средствами микроконтроллера.
Идентификационные данные программного обеспечения (для счетчика исполнения
СОЭИ-5/60-5) указаны в таблице 1.
Таблица 1
Наименование
программного
обеспечения
Идентифи-
кационное
наименование
программного
обеспечения
Номер версии
(идентифи-
кационный
номер)
программного
обеспечения
Алгоритмвычисления
цифрового
идентификатора
программного
обеспечения
ПО счетчика
СОЭИ-5/60-5
SOEI_5x_v511
0.5.1.1
Цифровой
идентификатор
программного
обеспечения
(контрольная
сумма
исполняемого
кода)
14519576
32-х битовое
беззнаковое
суммирование всех байт
нарастающим итогом
Уровеньзащитыпрограммногообеспечениясчетчикаотнепреднамеренныхи
преднамеренных изменений в соответствии с МИ 3286-2010 обеспечивается по уровню С.
Характеристика
Метрологические и технические характеристики
Таблица 2
Значение
СОЭИ- СОЭИ- СОЭИ-
5/60-3 5/60-5 5/60-4
Класс точности по ГОСТ Р 52322
Базовый ток, А
Максимальный ток, А
Номинальное напряжение, В
1,0
5
60
220
Рабочее напряжение, В
Максимальное напряжение перегрузки (не более 500 часов),
В
от 176 до 253
420
Частота измерительной сети, Гц
Постояннаясчетчика(передаточноечислоосновного
передающего устройства) имп./кВт·ч
50
±
2,5
40006400
Ток, при котором счетчик регистрирует электроэнергию12,5
при номинальном напряжении, не более, мА
Полнаямощность,потребляемаяцепьюнапряжения10
счетчика при номинальном напряжении, номинальной
частоте и нормальной температуре, не более, В
×
А
Активная мощность, потребляемая цепью напряжения2
счетчика при номинальном напряжении, номинальной
частоте и нормальной температуре, не более, Вт
Полная мощность, потребляемая цепью тока счетчика, при0,1
базовомтоке,номинальнойчастотеинормальной
температуре, не более, В
×
А
Лист № 4
Всего листов 6
младшего
разряда
30
устройствав200
Сопротивлениеосновногопередающего
состоянии «замкнуто», не более, Ом
Сопротивлениеосновногопередающего
состоянии «разомкнуто», не менее, кОм
устройствав50
Предельно допустимое напряжение на контактах основного24
передающего устройства в состоянии «разомкнуто», В
10000010000
старшего
разряда
счетного
10000
счетного
Ценаделенияединицы
механизма, кВт
×
ч
Ценаделенияединицы
механизма, кВт
×
ч
0,1
от 1 до 41
Количество тарифов
Характеристики встроенной функции часов и календаря:
-часы
- минуты
- секунды
-дни недели
-числа месяца
- год (две последние цифры)
автоматический переход на летнее (зимнее) время
от 00 до 23
от 00 до 59
от 00 до 59
от 1 до 7
от 1 до 31 (30, 29, 28-
в зависимости от
месяца и года)
от 01 до 99
±0,5-
IP 51
Погрешность хода внутренних часов счетчика не более,
с/сутки
Степень защиты счетчика от проникновения
пыли и воды
по ГОСТ 14254
Средняя наработка на отказ, не менее, ч
140000
Средний срок службы до первого капитального ремонта,
лет
КласспоспособузащитычеловекаотпораженияII
электрическим током
2
от минус 40 до плюс 70
СтепеньзащитыпоГОСТ14254 от проникновения
к контактам пальцев или предметов длиною не более 80 мм
и от проникновения твердых тел размером свыше 12 мм
Условия эксплуатации:
Диапазон установленных рабочих температур,
⁰
С
Диапазон температур хранения и транспортировки,
⁰
С
Масса счетчика, не более, кг
Габаритные размеры (длина, высота, ширина), не более мм
от минус 50 до плюс 70
0,65
122,5; 190; 71
Знак утверждения типа
наносится на счетчики и титульные листы эксплуатационной документации методом
офсетной печати.

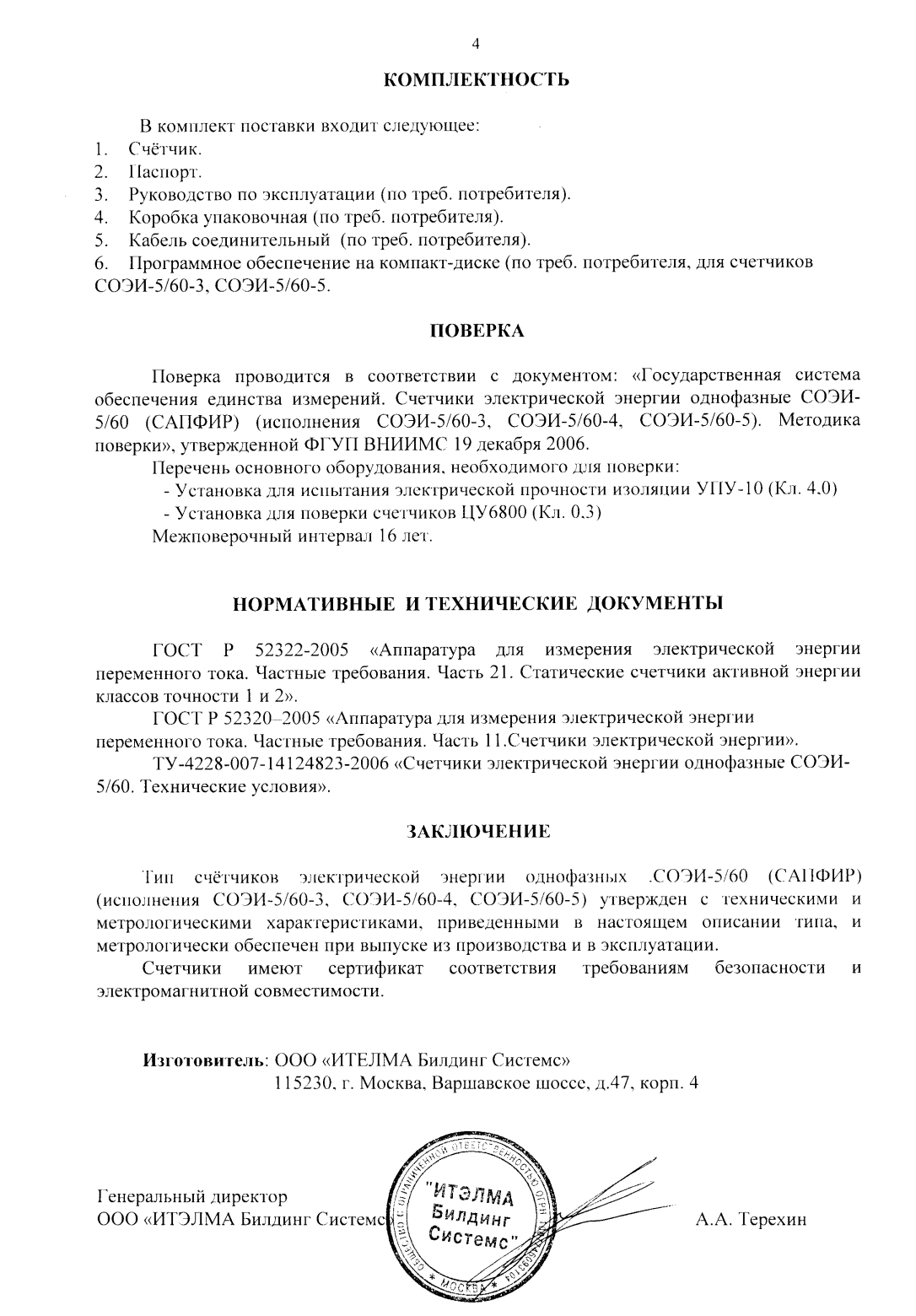

Комплектность средства измерений
1Счетчик СОЭИ-5/60-3, СОЭИ-5/60-4, СОЭИ-5/60-5
2Паспорт
3Руководство по эксплуатации (по требованию потребителя)
Лист № 5
Всего листов 6
4Тара индивидуальная (по требованию потребителя)
5Кабель/адаптер для программирования (по требованию потребителя)
6 Программное обеспечение на сменном носителе информации (по требованию
потребителя)
7Методика поверки (по требованию потребителя)
Поверка
проводится в соответствии с документом МП 33567-06 «Государственная система
обеспечения единства измерений. Счетчики электрической энергии однофазные СОЭИ-
5/60 (САПФИР) (исполнения СОЭИ-5/60-3, СОЭИ-5/60-4, СОЭИ-5/60-5). Методика
поверки», утвержденным ФГУП «ВНИИМС» 19 декабря 2006.
Основные средства поверки:
установка для испытания электрической прочности изоляции
УПУ-10 (класс точности 4,0);
установка для поверки счетчиков ЦУ6800 (класс точности 0,3).
Сведения о методиках (методах) измерений
Методикаизмеренийприведенавпаспортах«Счетчикэлектрическойэнергии
однофазный СОЭИ-5/60-3 «САПФИР»», «Счетчик электрической энергии однофазный
СОЭИ-5/60-4 «САПФИР»» и «Счетчик электрической энергии однофазный СОЭИ-5/60-5
«САПФИР»».
Нормативные и технические документы, устанавливающие требования к счетчикам
электрической энергии
ГОСТ Р 52320-2005 «
Аппаратура для измерения электрической энергии переменного
тока. Общие требования. Испытания и условия испытаний. Часть. 11. Счетчики
электрической энергии»
ГОСТ Р 52322 «
Аппаратура для измерения электрической энергии переменного тока.
Частные требования. Часть. 21. Статические счетчики активной энергии классов точности 1
и 2»
Технические условия ТУ-4228-007-14124823-2006.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при осуществлении торговли и товарообменных операций.
Изготовитель
ООО «Научно-производственное предприятие «ИТЭЛМА Билдинг Системс»
Адрес: 115230, г. Москва, Варшавское шоссе, д. 47, корп. 4
Телефон: (495) 933-38-97
Факс: (495) 933-38-96
E-mail:
Лист № 6
Всего листов 6
Испытательный центр
ФГУП «ВНИИМС»
Номер аттестата аккредитации 30004-13 от 26.07.2013 г.
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: (495) 437 55 77
Факс: (495) 437 56 66
E-mail:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п."___" ___________ 2013 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 42290-09 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС "Железногорск" - АИИС КУЭ ПС "Железногорск" | Нет данных | ЗАО "Метростандарт", г.Москва | 4 года | Перейти |
| 12260-90 | Счетчики электрической энергии однофазные индукционные | СО-И449М1, СО-И449М2 (ЗАО \"Вымпелэнерго\" только СО-И449М2) | ЗАО "Диск", г.Москва | 16 лет | Перейти |
| 39093-13 | Счетчики газа диафрагменные с термокомпенсатором | СГД-3Т | ОАО "ММЗ им.С.И.Вавилова - управляющая компания холдинга "БелОМО", Беларусь, г.Минск | 8 лет | Перейти |
| 42336-09 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220 кВ "Вега" - АИИС КУЭ ПС 220 кВ "Вега" | Нет данных | ЗАО "Метростандарт", г.Москва | 4 года | Перейти |
| 17594-98 | Счетчики холодной и горячей воды с электрическим выходом | СКВ-ГК и СКВГ90-ГК | АО "Краснодарский ЗИП", г.Краснодар | 5 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
