Источники питания постоянного тока Б5-85, ГРСИ 32983-06
Номер госреестра:
32983-06
Наименование СИ:
Источники питания постоянного тока
Обозначение типа:
Б5-85
Производитель:
АО "НПК "Ритм", г.Краснодар
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.04.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 25605/1
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Источники питания постоянного тока Б5-85
Назначение средства измерений
Источники питания постоянного тока Б5-85 (далее по тексту - источник) предназначены
для воспроизведения напряжения и силы постоянного тока.
Описание средства измерений
Источникобеспечиваетдискретнорегулируемыестабилизированные,постоянные
напряжения и ток.
В основе функционирования источника лежит принцип двухступенчатого импульсного
преобразования электрической энергии с заключительной точной установкой выходных
параметров с помощью линейного регулятора-стабилизатора напряжения/тока. Источник
содержит входной фильтр, выпрямитель и активный корректор коэффициента мощности
(импульсный стабилизатор напряжения) выполняющий функции первой ступени регулирования.
Высокое стабилизированное постоянное напряжение с помощью регулируемого (и коммути-
руемого)импульсногопреобразователя(втораяступеньрегулирования),понижается
до напряжения, величина которого несколько превышает напряжение в нагрузке прибора.
Регулятор-стабилизатор напряжения/тока с низким падением напряжения на регулирующих
элементах схемы, преобразует пониженное напряжение в выходное напряжение/ток с требуемыми
параметрами. Заключительная - прецизионная регулировка выходных параметров осуществляется
с помощью цифровой петли автоматического регулирования.
Метрологические параметры источника базируются на точности измерения АЦП
(16 разрядов, сигма-дельта) и масштабирующих цепей, сохраняемой в течение интервала между
поверками. Выходное напряжение и ток нагрузки измеряются АЦП, значения измеренных
величин используются для точной подстройки выходных параметров источника и представляются
на цифровых индикаторах напряжения и тока, расположенных на передней панели.
В источнике отсутствуют аналоговые подстроечные элементы. Все корректировки
параметров осуществляются численными коэффициентами, хранящимися в энергонезависимой
памяти.
Выходные параметры источника можно устанавливать как с помощью органов ручного
управления - кнопок, так и с помощью внешнего компьютера, для чего используется интерфейс
связи.
Источник снабжен защитой от короткого замыкания, от перегрузки по току, от перегрева,
от повышения входного напряжения. В случае короткого замыкания или перегрузки по току
произойдёт ограничение выходного тока. При перегреве источника автоматически отключится
выходное напряжение.
Общий вид источника с указанием мест нанесения знака утверждения типа, знака поверки
приведен на рисунке 1. Места маркировки и защиты от несанкционированного доступа в виде
пломбирования приведены на рисунке 2.
Лист № 2
Всего листов 5
Метрологические и технические характеристики
приведены в таблице 1.
от 0,01 до 10,0
от 0,01 до I
ВЫХ
=150/U
ВЫХ
Таблица 1
Наименование параметра или характеристики
Значение
характеристики
от 1,0 до 75
0,01
Диапазон воспроизведения выходного напряжения (U
ВЫХ
), В
Шаг установки U
ВЫХ
, В
Диапазон воспроизведения выходного тока (I
ВЫХ
), А:
при выходном напряжении менее 15 В
при выходном напряжении более 15 В
0,01
±(0,001 U
ВЫХ
+0,005)
Шаг установки I
ВЫХ
, А
Абсолютнаяпогрешностьвоспроизведениявыходного
напряжения, В, не более
Абсолютная погрешность воспроизведения выходного тока, А,
не более
±(0,005 I
ВЫХ
+0,005)

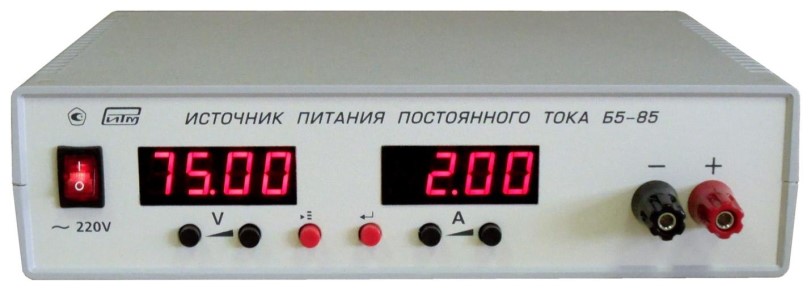

Рисунок 1 - Общий вид источника с указанием мест нанесения знака утверждения типа
и наклейки знака поверки
знак утверждения типаместо наклейки знака поверки

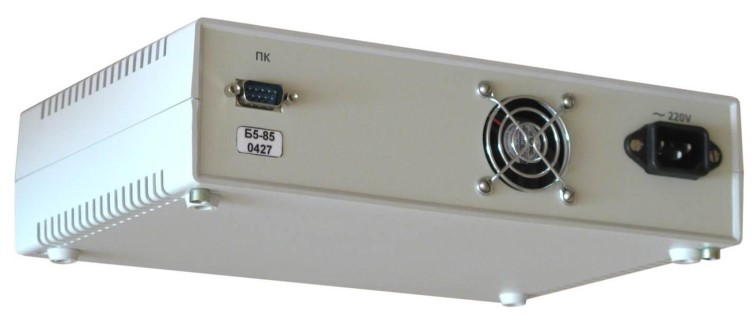

Рисунок 2 - Места пломбирования и нанесения маркировки
место нанесения маркировки
места пломбирования
Лист № 3
Всего листов 5
Наименование параметра или характеристики
Значение
характеристики
±(0,001 U
ВЫХ
+0,005) - R
П
I
ВЫХ,
где R
П
=0,0015 Ом
±(0,001 U
ВЫХ
+ 0,001)
±(0,001 I
ВЫХ
+ 0,005)
±(0,001 U
ВЫХ
+ 0,005)
±(0,005 I
ВЫХ
+ 0,005)
Абсолютнаяпогрешностьвоспроизведениявыходного
напряжения при параллельном включении до трех источников,
В, не более
Нестабильностьвыходногонапряженияисточникапри
изменении напряжения питания на минус 44 В и +22 В от
номинального значения 220 В, не более
Нестабильность выходного тока источника при изменении
напряжения питания на минус 44 В и +22 В от номинального
значения 220 В, не более
Нестабильность выходного напряжения при изменении тока
нагрузки от 0 до максимального в режиме стабилизации напря-
жения, В, не более
Нестабильность выходного тока при изменении напряжения на
нагрузке от минимального до максимального в режиме
стабилизации тока, В, не более
Эффективное значение пульсаций выходного напряжения в
режиме стабилизации напряжения, мВ, не более
1
Эффективное значение пульсаций выходного тока в режиме
стабилизации тока, мА, не более2
±(0,001 U
ВЫХ
+ 0,005)
±(0,001 I
ВЫХ
+ 0,005)
15
220
Нестабильность выходного напряжение от времени (дрейф
выходного напряжения) за 24 ч, В, не более
Нестабильность выходного тока от времени (дрейф выходного
тока) за 24 ч, А, не более
Время установления рабочего режима, минут, не более
Полная мощность, потребляемая от сети, ВА, не более,
Нормальные условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
от + 15 до + 25
от 30 до 80 (при температу-
ре 25°С)
от 209 до 231
- напряжение питающей сети, В
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
- напряжение питающей сети, В
- частота промышленной сети, Гц
от +5°С до +40
90 (при температуре +25°С)
от 176 до 242
от 47 до 63
Норма средней наработки на отказ (Т
0
) в рабочих условиях
эксплуатации, ч, не менее50000
Гамма-процентный срок службы (Т
СЛγ
) при γ=90%, лет, не
менее10
Среднее время восстановления работоспособного состояния
(Т
В
) источника, минут, не более 120
Масса источника, кг, не более 1,8
Габаритные размеры, мм, не более260х210х70
Источник обеспечивает установку и измерение выходных значений тока и напряжения
в режиме дистанционного управления через интерфейc RS-232.
Лист № 4
Всего листов 5
Знак утверждения типа
наносят на переднюю панель источника методом офсетной печати, и на титульный лист
руководства по эксплуатации и формуляра - типографским способом.
Комплектность средства измерений
Комплект поставки источника приведен в таблице 2.
Таблица 2
Наименование
1 Источник питания постоянного тока Б5-85
2 Руководство по эксплуатации
3 Формуляр
4 Кабель питания
5 Коробка упаковочная
6 CD с программным обеспечением
ОбозначениеКол-во
КМСИ.436238.005 1
КМСИ.436238.002РЭ 1
КМСИ.436238.002ФО 1
1
КМСИ.464946.0181
1
Поверка
осуществляется по документу КМСИ.436238.002РЭ, раздел 14 «Поверка», согласованному
руководителем ГЦИ СИ ФГУ «Краснодарский ЦСМ» в августе 2006 г.
Основные средства поверки:
- катушка электрического сопротивления Р310, 0,001 Ом класс 0,01;
- мультиметр В7-64, измерение напряжения постоянного тока в диапазоне от 1 мкВ
до 1000 В, с погрешностью ±0,005 %, силы постоянного тока в диапазоне от 1 мкА до 2 А,
с погрешностью ±0,03 %;
- вольтметр В7-38, диапазон измерения переменного напряжения от 0 до 300 В,
погрешность ±0,9 %;
- милливольтметр В3-39 диапазон напряжений выходных сигналов от 0 до 100 мВ
с частотой до 10 МГц.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к источникам
питания постоянного тока Б5-85
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений посто-
янного электрического напряжения и электродвижущей силы.
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений силы постоянного электрического тока.
КМСИ.436238.002ТУ «Источник питания постоянного тока Б5-85. Технические
условия».
КМСИ.436238.002РЭ «Источник питания постоянного тока Б5-85. Руководство
по эксплуатации».
Лист № 5
Всего листов 5
Изготовитель
Акционерное общество «Научно-производственная компания «РИТМ»
(АО «Компания «РИТМ»)
Юридический (почтовый) адрес: 350072, г. Краснодар, ул. Московская, д. 5
ИНН 2311016712
Телефон: (861) 252-11-05, факс: (861) 252-33-41
Е-mail:
Испытатель
Государственный центр испытаний средств измерений ФБУ «Краснодарский ЦСМ»
Юридический (почтовый) адрес: 350040, г. Краснодар, ул. Айвазовского, д. 104а
Телефон: (861) 235-36-57, факс: 861) 233-85-86
Аттестат аккредитации ГЦИ СИ ФБУ «Краснодарский ЦСМ» по проведению испытаний
средств измерений в целях утверждения типа № 30021-10 от 30.04.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
