Расходомеры-счетчики холодной и горячей воды ВСЭ, ГРСИ 32075-11
Номер госреестра:
32075-11
Наименование СИ:
Расходомеры-счетчики холодной и горячей воды
Обозначение типа:
ВСЭ
Производитель:
ЗАО "Тепломер", г.Мытищи
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
25.04.2016
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 42570
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

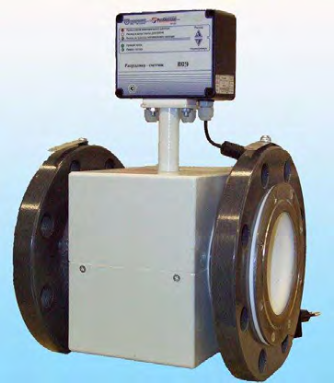

Расходомеры-счетчики холодной и горячей воды ВСЭ
Назначение средства измерений
Расходомеры-счетчики холодной и горячей воды ВСЭ предназначены для измерений
объема и передачи импульсов объема на вычислитель теплосчетчика для измерений тепловой
энергии, системы дистанционного сбора и обработки информации.
Описание средства измерений
Принцип действия расходомера- счетчика холодной и горячей воды ВСЭ основан на
законе электромагнитной индукции: при движении электропроводящей среды в магнитном по-
ле индуцируется ЭДС, пропорциональная скорости движения среды.
Значение индуцируемой ЭДС воспринимается электродами и подается на электронный
блок. В электронном блоке происходит преобразование сигнала ЭДС в числоимпульсные вы-
ходные сигналы, пропорционально количеству протекшей воды (м
3
), которые могут отобра-
жаться на ЖК индикаторе, а так же восприниматься внешними устройствами и приборами.
Расходомер-счетчик холодной и горячей воды ВСЭ состоит из первичного измери-
тельного преобразователя и электронного блока, установленного как на преобразователе, так и
отдельно.
Первичный измерительный преобразователь состоит из корпуса с магнитной системой,
внутри которого расположена немагнитная труба с фланцевым или резьбовым соединением к
трубопроводу. Внутренняя поверхность немагнитной трубы футерована изоляционным мате-
риалом.
Электроды расположены в среднем сечении трубы диаметрально противоположно друг
другу и изолированы от трубы.

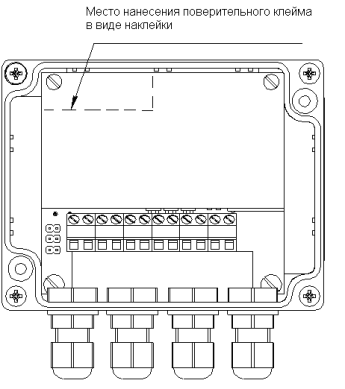

Электронный блок выполнен в металлическом корпусе с гермоводами. Внутри корпу-
са установлена электронная плата.
Электропитание электронного блока осуществляется от сети переменного тока напря-
жением 220 В, частотой 50 Гц при использовании сетевого блока питания.
Расходомеры-счетчики холодной и горячей воды ВСЭ выпускаются в следующих ис-
полнениях:
ВСЭ И- состоит из преобразователя и электронного блока, имеет ЖК индикатор и показывает
объем в м
3
и его долях, и мгновенный расход в м
3
/ч.
ВСЭ БИ- состоит из преобразователя и электронного блока, ЖК индикатор отсутствует. Для
отображения состояния расходомера-счетчика, предусмотрены светодиодные индикаторы.
Лист № 2
Всего листов 4
Программное обеспечение
Программное обеспечение состоит из ПО, встроенного в электронный блок расходомера-
счетчика холодной и горячей воды ВСЭ, и внешнего ПО для ПЭВМ.
Функции внутреннего ПО:
-измерения разности потенциалов на чувствительных элементах первичного преобразователя
зависимой от скорости протекающей жидкости;
-преобразования значения в цифровой код;
-хранение полученных значений в энергонезависимой памяти;
-передача значений на ЖК дисплей или светодиодная индикация состояния;
-передача значений по цифровому интерфейсу RS485;
Функции внешнего ПО
-Настройка электронного блока счетчика расходомера ВСЭ;
-Отображение значений о текущем расходе, накопленном объеме, времени наработки, коды
ошибок.
Степень защиты ПО исключает вмешательство в метрологическую часть алгоритма ПО.
Уровень защиты ПО расходомера-счетчика от непреднамеренных и преднамеренных из-
менений относится к уровню С в соответствии с МИ 3286-2010.
Идентификационные данные программного обеспечения в соответствии с таблицей 1.
Таблица 1
Наименование
программного
обеспечения
Идентифика-
ционное на-
именование
программного
обеспечения
Номер версии
(идентифика-
ционный но-
мер) про-
граммного
обеспечения
Цифровой идентификатор про-
граммного обеспечения (кон-
трольная сумма исполняемого
кода)
VSE
vse.d43
10.11.09
Алгоритм
вычисления
цифрового
идентифика-
тора про-
граммного
обеспечения
ГОСТ Р
34.11-94
Сканер ВСЭ
exe
1.12
72BFFE1E6D8264AC375B
FD0A31A0AFC63BEB8283
357BFF58C40B8C79711E1FEE
224CB89C3D1391124D91
28B92FB5BF4D09407531
4CF3AB7023D4C9755B1E861B
ГОСТ Р
34.11-94
Метрологические и технические характеристики
Измеряемаясреда:
- холодная вода - температура (от плюс 5 до плюс 50)
°
С;
- горячая вода - температура (от плюс 5 до плюс 150)
°
С
Давление измеряемой среды не более 1,6 МПа.
Условияэксплуатации:
-температураокружающеговоздуха(отплюс5до плюс50)
°
С;
- относительная влажность не более 80%.
Пределыдопускаемойотносительнойпогрешностиизмеренияобъема непревышают:
±
5% - в диапазоне от Q
min
до Q
t1
±
2% - в диапазоне от Q
t1
до Qt
2
±
1% - в диапазоне от Q
t2
до Q
max
Параметры выходных импульсов расходомера-счетчика при выходном каскаде типа «открытый
коллектор»:
·
максимальное напряжение, В…………………………………50;
·
максимальный ток, мА………………………………………..100;
·
скважность импульсов…………………………………………..2;
·
частота импульсов, Гц, не более……………………………....30.
Лист № 3
Всего листов 4
Таблица 2
Знак утверждения типа
наносится на титульный лист руководства по эксплуатациитипографским способоми на
маркировочную табличку фотохимическим cпособом.
Комплектность средства измерений
Обозначение Кол-во
ВСЭ 1 шт.
Таблица 3
Примечание
исполнение
по заказу
2 шт.
2 шт.
Наименование
Расходомер - счетчик холодной и го-
рячей воды
Пластина заземления (установлены
на ПП)
Болты заземления (установлены на
ПП)
Блок питания
1 шт.
РЭ 4218-350-18151455-20101 экз.
Руководство по эксплуатации
«Расходомеры –счетчики холодной и
горячей воды ВСЭ»
Методика поверки «Расходомеры –
счетчики холодной и горячей воды
ВСЭ»
МП 4218-350-18151455-1 экз.
2010
999 999,99
9 999 999,9
99 999 999
0,01
0,1
1
80000
12
Норма для
2532
расходомеров-счетчиков с Dу, мм
405080100150200300
Наименование
характеристик
15
1. Расход воды, м
3
/ч
наименьший Qmin0,015 0,0350,050,10,150,350,61,22,55,0
0,03 0,09 0,15
0,06 0,17 0,3
6,5 18 30
0,2 0,3 0,9
0,45 0,7 1,8
45 70 180
1,4 3,2
2,8 6,5
285 635
5,712,7
11,325,5
1130 2550
переходный Qt
1
переходный Qt
2
наибольший Qмах
2. Цена импульса,
л/имп
11010
100100100
1001000
10001000
3. Максимальное зна-
чение ЖК индикатора
(м
3
)
4. Наименьшая цена
деления (м
3
)
5. Присоединение к
трубопроводу
РезьбовоеФланцевое по ГОСТ 12815. 80
6. Габаритные размеры, мм, не более
Монтажная длина 230 260 155
высота 261 281 294
ширина 95 115 135
7. Масса, кг, не более7810
200 202 230 252 320 350 444
306 316 350 381 436 501 621
145 160 195 230 300 360 485
11 12 17 24 50 70 125
8.Средняя наработка
на отказ, ч
9.Средний срок
службы, лет
Лист № 4
Всего листов 4
Поверка
осуществляется по документу МП 4218-350-18151455-2010 «Расходомеры-счетчики холодной и
горячей воды ВСЭ. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» 24
января 2011 г. При поверке применяются следующие средства измерений:
- установка поверочная по ГОСТ 8.156-83, диапазон расходов от 0,012 до 800 м
3
/ч,ПГ ±0,2%;
- стенд гидроиспытаний, давление не менее 2,4 МПа, манометр класс точности 1,0 ГОСТ 2405-80;
- термометр лабораторный ТЛ-4 с ценой деления 0,1
°
С по ГОСТ 28498-90;
- частотомер электронно-счетный Ч3-54, режим непрерывного счета импульсов в диапазоне
частот от 0 до 1000 Гц, ед. мл. разряда – 1 имп;
- аспирационный психрометр - барометр по ГОСТ 6853-74.
Сведения о методиках (методах) измерений
Методика измерений приведена в Руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к расходомерам- счетчикам холод-
ной и горячей воды ВСЭ
1. Технические условия ТУ 4218-350 -18151455-2010 «Расходомеры-счетчики холодной и
горячей воды ВСЭ».
2. ГОСТ 28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие тех-
нические требования и методы испытаний».
3. ГОСТ 8.510-2002 «Государственная поверочная схема для средств измерений объема и
массы жидкости».
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
Осуществление торговли и товарообменных операций системы коммерческого учета
водоснабжения и теплоснабжения.
Изготовители:
1 ЗАО «Тепломер», 144008, Московская обл., г. Мытищи, ул. Колпакова д.2 к.4
2 ООО «ПроектСтройМонтаж», 141008 Московская обл. г. Мытищи, ул. Колпакова, д.26, нежи-
лое помещение VIII.
Заявитель: ЗАО «Тепломер», 144008, Московская обл., г. Мытищи, ул. Колпакова д.2 к.4
Испытательный центр: ГЦИ СИ ФГУ «Ростест-Москва»
Регистрационный номер в Государственном реестре 30010-10
Адрес: 117418 Москва, Нахимовский пр., 31, info@rostest.ru
Тел. (495) 5440000
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
В.Н.Крутиков
М.П.«_____»________2011 г.
