Приложение к свидетельству № 45258
об утверждении типа средств измерений
лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Сигнализаторы DOMINO
Назначение средства измерений
Сигнализаторы DOMINO (далее сигнализаторы) предназначены для непрерывного
автоматического контроля довзрывоопасных концентраций метана, сжиженного нефтяного газа
(пропан-бутановая смесь) и предельно-допустимых концентраций оксида углерода в воздухе.
Описание средства измерений
Сигнализаторы представляют собой стационарные автоматические приборы непре-
рывного действия с диффузионным отбором пробы.
Принцип действия основан на сравнении измеренного значения тока, который зависит
от содержания определяемого компонента в воздухе, с установленным пороговым уровнем.
Сигнализаторы выпускаются в трех исполнениях:
– В10-DM01 – сигнализатор метана;
– B10-DM02 – сигнализатор сжиженного нефтяного газа (пропан-бутановая смесь);
– В10-DM03G – сигнализатор оксида углерода.
Для измерения содержания метана и сжиженного нефтяного газа используются термо-
каталитические сенсоры; для измерения содержания оксида углерода – электрохимический.
Сигнализаторы обеспечены встроенной световой индикацией о включении питания и
отказах, световой и звуковой сигнализацией о превышении пороговых значений, реле управ-
ления внешними устройствами.
Внешний вид сигнализаторов представлен на рисунке 1 и рисунке 2.

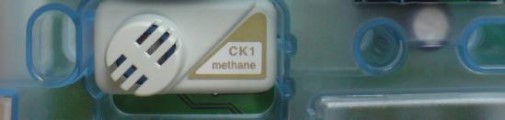

Рисунок 1. Внешний вид сигнализаторов В10-DM01 и В10-DM02
Рисунок 2. Внешний вид сигнализаторов В10-DM03G
Степень защиты, обеспечиваемая оболочкой сигнализатора, IP42.
Лист № 2
Всего листов 4
Сигнализатор защищен от несанкционированного вскрытия пломбой в виде наклей-
ки, которая имеет разрушаемый слой. Схема пломбировки приведена на рисунке 3.

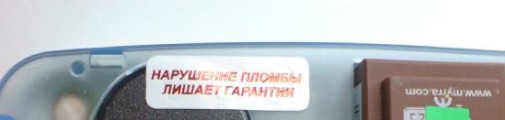

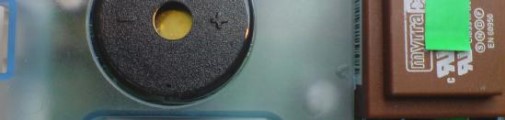

Рисунок 3 – Схема пломбировки
Метрологические и технические характеристики
Пороги срабатывания сигнализации, пределы допускаемой абсолютной погрешности
срабатывания и время срабатывания представлены в табл. 1.
Таблица 1
В10-DM02
10 % НКПР
±5 % НКПР
15
±5 мг/м
3
30
В10-DM03G
оксид
углерода
±25 мг/м
3
90
Исполнение
Измеряемый
компонент
Порог
срабатывания
В10-DM01
10 % НКПР
Пределы допускаемой
абсолютной погрешно-
сти срабатывания
±5 % НКПР
Время
срабатывания,
с, не более
15
метан
сжиженный нефтя-
ной газ (пропан-
бутановая смесь)
20 мг/м
3
–
первый порог
100 мг/м
3
–
второй порог
Сигнализатор устойчив к перегрузке по превышению массовой
концентрации оксида углерода на уровне 300 мг/м
3
до 30 мин
Время восстановления после снятия перегрузки, вызванной превышением
содержания измеряемого компонента, мин, не более60
Время прогрева, с, не более30
Питание:
– напряжение переменного тока, В230 ± 23
– частота, Гц50 ± 1
Потребляемая мощность в режиме ожидания:
– В10-DM01, В10-DM02, В·А, не более3,3
– В10-DM03G, В·А, не более2,0
Максимальная потребляемая мощность:
– В10-DM01, В10-DM02, В·А, не более 4,0
– В10-DM03G, В·А, не более 3,5
Лист № 3
Всего листов 4
0,35
160
´
92
´
42
минус 10 – 40
до 90
84,0 – 106,7
Масса, кг, не более
Габаритные размеры, мм, не более
Условия эксплуатации В10-DM01 и В10-DM02:
– температура окружающей среды, °С
– относительная влажность при температуре 25 °С, %
– атмосферное давление, кПа
Условия эксплуатации В10-DM03 G:
– температура окружающей среды, °С
– относительная влажность при температуре 25 °С, %
– атмосферное давление, кПа
минус 5 – 40
до 90
84,0 – 106,7
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации и
на боковую поверхность сигнализатора в виде наклейки.
Комплектность средства измерения
Комплект поставки:
1. Сигнализатор1 шт.
2. Дюбель2 шт.
3. Шуруп2 шт.
4. Коробка упаковочная1 шт.
5. Руководство по эксплуатации1 экз.
6. Методика поверки1 экз.
Поверка
осуществляется в соответствии с методикой поверки 436-040-2011 МП «Сигнализаторы
DOMINO. Методика поверки», утвержденной ГЦИ СИ ФБУ «Тест-С.-Петербург» 20.10.2011 г.
Перечень основных средств поверки:
– ГСО-ПГС Госреестр № 3904-87 (CH
4
-воздух); Госреестр № 4264-88, № 3843-87,
№ 3844-87, № 3847-87 (СО-воздух); Госреестр № 5905-91 (i-C
4
H
10
/воздух) в
баллонах под давлением, выпускаемые по ТУ 6-12-2956-92;
– генератор ГГС-03-03.
Сведения о методиках (методах) измерений
Сведения о методах измерений сигнализаторов В10-DM01, В10-DM02 приведены в
разделе 5 Руководства по эксплуатации «Сигнализаторы метана DOMINO В10-DM01. Сигна-
лизаторы сжиженного нефтяного газа DOMINO В10-DM02», сигнализаторов В10-DM03G
приведены в разделе 5 Руководства по эксплуатации «Сигнализаторы оксида углерода
DOMINO В10-DM03G».
Нормативные и технические документы, устанавливающие требования к сигнализато-
рам DOMINO
1. ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измере-
ний содержания компонентов в газовых средах».
2. ГОСТ Р ЕН 50194-2008 «Газосигнализаторы электрические для детектирования
горючих газов в жилых помещениях. Общие требования и методы контроля».
3. ГОСТ 27540-87 «Сигнализаторы горючих газов и паров термохимические. Общие
технические условия».
4. Техническая документация фирмы BERTOLDO&C.s.r.l., Италия.
5. 436-040-2011 МП «Сигнализаторы DOMINO. Методика поверки».
Лист № 4
Всего листов 4
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
– осуществление деятельности в области обеспечения безопасных условий и охраны
труда.
Изготовитель
Фирма BERTOLDO&C.s.r.l., Италия
Via ROBASSOMERO, 8, 10078 VENARIA REALE (TO)
Заявитель
Общество с ограниченной ответственностью «ГазАналитика»
(ООО «ГазАналитика»), Россия.
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 5.
E-mail:
.
Тел. (факс): (495) 491-1540.
Испытательный центр
ГЦИ СИ ФБУ «Тест-С.-Петербург» зарегистрирован в Государственном реестре
под № 30022-10.
190103, г. Санкт-Петербург, ул. Курляндская, д. 1.
Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04.
E-mail:
.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
Е.Р. Петросян
М.П.
«____»___________2012 г.
