Приложение к свидетельству № 41369
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Теплосчётчики – регистраторы многоканальные ЭСКО МТР-06
Назначение средства измерений
Теплосчётчики – регистраторы многоканальные ЭСКО МТР-06 (далее – теплосчётчи-
ки) предназначены для измерения и регистрации тепловой энергии (количества теплоты),
параметров, расхода и количества теплоносителя в системах теплоснабжения в соответст-
вии с "Правилами учета тепловой энергии и теплоносителя", объема, массы, объемного и
массового расхода воды и других жидкостей.
Описание средства измерений
Теплосчётчики являются составными изделиями и могут состоять из следующих бло-
ков: тепловычислителя, расходомеров и/или тахометрических водосчетчиков (до 8 кана-
лов измерения), термопреобразователей сопротивления с НСХ 100П (до 6 каналов изме-
рения), датчиков давления с унифицированным аналоговым выходным сигналом 4-20 мА
(до 6 каналов измерения).
Типы применяемых в составе теплосчётчиков расходомеров и водосчётчиков, термо-
преобразователей сопротивления, датчиков давления приведены в табл.1,2,3.
Принцип работы теплосчётчика состоит в измерении расхода, температуры и давле-
ния в подающем и обратном трубопроводах и последующем вычислении тепловой энер-
гии (количества теплоты) и других параметров теплоносителя тепловычислителем.
Измеряемые параметры группируются в логически независимые друг от друга "изме-
рительные каналы", обеспечивающие вычисление тепловой энергии (количества теплоты)
в каждом теплообменном контуре системы теплоснабжения. Теплосчётчик обеспечивает
измерение объемного расхода (объема) и температуры подпиточной воды с учетом их при
вычислении тепловой энергии (количества теплоты).
Теплосчётчики обеспечивают индикацию на встроенном дисплее и выдачу на внеш-
ние устройства следующую информацию:
- текущих значений измеряемых параметров теплоносителя (жидкости) (объемного
расхода, температуры, давления);
- накопленного количества теплоты (нарастающим итогом);
- накопленной массы (объема) теплоносителя (жидкости) (нарастающим итогом);
- времени наработки теплосчётчика;
- текущего времени/даты в таймере реального времени;
- наименование и размерности измеренных и вычисленных параметров.
Теплосчётчики имеют интерфейсный разъем RS-232, предназначенный для вывода
информации на компьютер; по отдельному заказу теплосчётчики оснащаются сетевым ин-
терфейсом, совместимым с RS-485 и/или инфракрасным портом стандарта IrDA.
Теплосчётчики обеспечивают сохранение в архивах и вывод на внешние устройства
раздельно по каждому контуру теплопотребление:
- количества теплоты нарастающим итогом и за каждый час в течение последних не
менее чем 62 суток;
- массы теплоносителя нарастающим итогом и за каждый час в течение последних не
менее чем 62 суток;
- почасовых средних значений температуры теплоносителя;
- почасовых средних значений давления теплоносителя;
- времени работы в штатном режиме нарастающим итогом и за каждый час в течение
последних 62 суток.
Лист № 2
Всего листов 8
По часовым значениям определяются соответствующие средние и итоговые значения
за сутки, месяц или произвольный интервал времени в пределах емкости архива.
Преобразователи расхода (объёма), входящие в состав теплосчётчика приведены в
таблице 1.
Таблица 1.
Типы преобразова-Ду, ммДиапазон рас-ДиапазонРабочее№ Госреест-
телей расхода (объ- ходов, м
3
/ч температур, давление, ра
ёма)ºСМПа
Расходомер-6…3000,002…25400…1501,628868-10
счётчик электромаг-
нитный ЭСКО-РВ.08
Расходомер-10…3000,023…30000…1502,520293-10
счётчик электромаг-
нитный ЭРСВ
"Взлёт ЭР"
Счетчики холодной50…4001,2…2000до 401,648422-11
и горячей воды тур- до 90
бинные W (Zenner)до 150
Расходомеры-6…4000,01…36000…1501,623463-07
счётчики электро-
магнитные Омега-Р
Счетчики холодной15…400,015…30до 901,648242-11
и горячей воды до 150
крыльчатые много-
струйные M (Zenner)
Расходомеры-50…20001,4…1000000…1503,025342-07
счётчики УРС 002В
Счётчики- расхо-25…500,16…32до 601,620699-11
домеры электромаг-
нитные РМ-5
Счётчики холодной25…500,07…30до 501,627051-04
и горячей воды до 90
крыльчатые много-
струйные GMDX-R
Преобразователи10…2000,006…11002…1501,631001-12
расхода электромаг-
нитные МастерФлоу
Счётчики холодной50…8000,15…4500до 501,615820-07
и горячей воды тур- до 150
бинные WPD
Счётчик горячей15…2500,012…12005… 951,651794-12
воды ВСГ 5…150
Счётчики горячей15…2500,012…12005… 951,651794-12
воды ВСТ 5…150
Лист № 3
Всего листов 8
15…150
0,01…6300…150
1,617858-11
15…150
0,015…6003…150
1,619714-05
Преобразователи
расхода электромаг-
нитные ПРЭМ
Расходомеры-
счётчики электро-
магнитные РСМ-05
Расходомеры жид-
кости ультразвуко-
вые двухканальные
УРЖ2КМ
15…1800
0,03…990001…150
1,623363-12
Термопреобразователи сопротивления, входящие в состав теплосчётчика приведены в
таблице 2.
Таблица 2.
Номер в Госреестре
Номер в Госреестре
Тип термо-
преобразователей
КТСПР-001
КТПТР-01, 02
КТПТР-06, 07, 08
41892-09
46156-10
46156-10
Тип термо-
преобразователей
КТПТР-04, 05
КТС-Б
39145-08
43096-15
Для измерения температуры могут использоваться комплекты термопреобразователей
сопротивления согласно таблице 2, внесённые в Госреестр РФ.
Датчики давления, входящие в состав теплосчётчика приведены в таблице 3.
Таблица 3.
Номер в Госреестре
Номер в Госреестре
Тип датчика
давления
Метран-55
МИДА-ДИ
СДВ-И
18375-08
17635-03
28313-11
Тип датчика
давления
ПД-Р
ДМ 5007
40260-11
14753-11
Для измерения давления могут использоваться преобразователи давления согласно
таблице 3 с диапазоном давлений от 0…1,6 МПа, с выходным сигналом постоянного тока
4…20 мА по ГОСТ 26.011, внесённые в Госреестр РФ.
Лист № 4
Всего листов 8

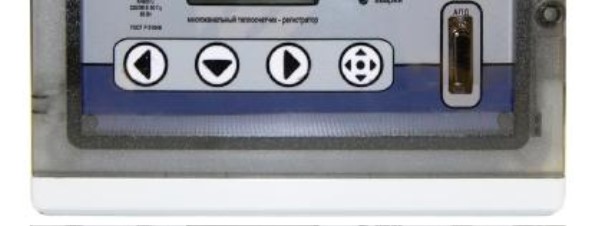

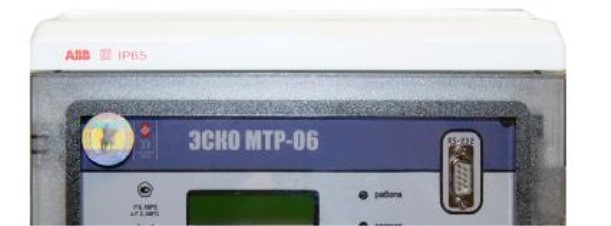

Общий вид теплосчётчика-регистратора многоканального ЭСКО МТР-06 приведён на
рис.1
Рис. 1
Место пломбирования теплосчётчика-регистратора многоканального ЭСКО МТР-06
приведён на рис.2
Рис. 2
1- Чашка для мастичной пломбы, исключающей несанкционированный доступ к элементам
электрической схемы.
2- Пломба наклейка предприятия изготовителя (технологический разъем).
3- Пломба наклейка предприятия изготовителя (технологический разъем).
Лист № 5
Всего листов 8
Тепловычислитель ЭСКО МТР-06
Преобразователи расхода,
счетчики воды
Термометры сопротивленийПреобразователи давления
и комплекты
Рис. 3
Лист № 6
Всего листов 8
Программное обеспечение
В Теплосчетчике–регистраторе многоканальном ЭСКО МТР-06 применяется про-
граммное обеспечение (ПО), выполняющее измерение сопротивления датчиков темпера-
туры, тока от датчиков давления (при наличии), подсчет импульсов от измерителей объе-
ма теплоносителя, расчет выходных параметров теплоносителя, их регистрацию, хране-
ние, генерацию отчетов о работе узла учета. Кроме того, в технологическом режиме обес-
печивающее связь прибора с компьютером для ввода настроечных констант и параметров,
описывающих характеристики средств измерения параметров теплоносителя, задейство-
ванных в теплосчетчике, как составном СИ..
Идентификационные параметры программного обеспечения (ПО) представлены в
таблицах 4.1; 4.2; 4.3
Таблица 4.1
Микропрограмма ЭСКО МТР-06 (основной контроллер)
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО mtr-06_master.hex
Номер версии (идентификационный номер) ПО 1.45
Цифровой идентификатор ПОb123fa537cd00cb2c0b8f2b69081eb8c
Другие идентификационные данные, если имеются -
Таблица 4.2
Микропрограмма ЭСКО МТР-06 (Вспомогательный контроллер)
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО mtr-06_slave.hex
Номер версии (идентификационный номер) ПО 03
Цифровой идентификатор ПОf6a2d72711b8e0262ee84dbb8eaa970f
Другие идентификационные данные, если имеются -
Таблица 4.3
Микропрограмма ЭСКО МТР-06 (Загрузчик)
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Другие идентификационные данные, если имеются
Значение
mtr-06_bios.hex
B6
7a6f248f5663022ac3fe5c87acb4c045
-
Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высо-
кий" по Р 50.2.077-2014 "Проверка защиты программного обеспечения".
Метрологические и технические характеристики
Основные метрологические и технические характеристики теплосчётчиков представ-
лены в таблице 5.
Таблица 5
НаименованиеЗначение характеристики
характеристики
Тепловая энергия, ГКал0…99999999
Масса, т; объём, м
3
0…99999999
Температура теплоносителя, ºС 0…150
Разность температур, ºС 2…148
Давление, кгс/см
2
0…16
Времени работы, ч0…99999999
Лист № 7
Всего листов 8
Допускаемыепределыпогрешности
при измерении:
- тепловой энергии, %Класс С по ГОСТ Р 51649
-массы (объёма), % ±2%
- температуры (без учёта погрешности±(0,1+0,001t)
термопреобразователей), ºС
- температуры (с учётом погрешности±(0,6+0,004t)
термопреобразователей), ºС
- давления (без учёта погрешности дат-±0,2
чиков давления), %
- давления (с учётом погрешности дат-±1,5
чиков давления), %
- времени, %±0,01
Эксплуатационные характеристики тепловычислителей:
- температура окружающего воздуха…………………………..от +5 до +50 ºС
- относительная влажность воздуха при температуре 35 ºС…..до 95 %
- напряжённость переменного с частотой 50 Гц внешнего магнитного поля не бо-
лее, А/м………………………………….……………………………………….400
- механические вибрации частотой (5-25) Гц с амплитудой не более, мм..0,1
Параметры питания вычислителей и преобразователей приведены в их эксплуатаци-
онной документации.
Средний срок службы, лет, не менее………………………………….12 лет
Средняя наработка на отказ, ч, не менее………………………………20000
Знак утверждения типа
наносится на лицевую панель тепловычислителя и на титульный лист эксплуатационной
документации типографским способом.
Комплектность средства измерений
В комплект поставки теплосчётчика входят:
- тепловычислитель;
- расходомеры и/или водосчётчики (количество и тип определяется при заказе);
- комплект термопреобразователей (количество и тип определяется при заказе);
- датчики давления (количество и тип определяется при заказе);
- комплект монтажных частей (количество определяется при заказе);
- руководство по эксплуатации;
- паспорт;
- методика поверки.
Поверка
проводится в соответствии с документом АВНР.407112.002 МП "ГСИ. Теплосчётчики
– регистраторы многоканальные ЭСКО МТР-06. Методика поверки", утвержденной
ФГУП "ВНИИМС" в октябре 2010 г.
Основное поверочное оборудование:
- установка расходомерная «Протвино-ЭСКО», погрешность ±0,3% диапазон измере-
ний (0,02…200) м
3
/ч, Госреестр № 37575-08;
- магазины сопротивлений типа Р4831 кл.0,02, диапазон измерений
0,01…1111111,1 Ом, Госреестр № 38510-08;
- частотомер электронносчетный Ч3-63/1, частота 0,1 Гц…200 МГц, напряжение
входного сигнала 0,03…10 В, Госреестр № 9084-90;
Лист № 8
Всего листов 8
- генератор сигналов SMB100A, частотный диапазон 9 кГц - 40 ГГц, Госреестр
№58581-14
- калибратор постоянного напряжения и тока Н4-19, воспроизведение постоянного
напряжения до 1000 В, силы постоянного тока до 200 мА, Госреестр №46753-11;
- секундомер электронный СЧЕТ-1М, диапазон измерений - от 0,01 с до 99999,9 с,
дискретность от 0,001 с., погрешность не более 6х10
-5
, Госреестр №40929-09;
- стенд CRC6 период 0,1-3200 мс, частота 4-10000Гц. Госреестр № 17567-09.
Сведения о методиках (методах) измерений
изложены в Руководстве по эксплуатации АВНР 407112.002 РЭ
Нормативные и технические документы, устанавливающие требования к теплосчет-
чикам-регистраторам многоканальным ЭСКО МТР-06
1.ГОСТ Р 51649-2000 Теплосчётчики для водяных систем водоснабжения. Общие
технические условия.
2.МИ 2412-97 ГСИ. Водяные системы теплоснабжения. Уравнения измерений те-
пловой энергии и количества теплоносителя.
3.ГОСТ Р ЕН 1434-2011. Теплосчетчики. Часть 1. Общие требования.
4.ТУ4218-002-73819860-2005Теплосчётчики-регистраторымногоканальные
ЭСКО МТР-06. Технические условия.
Изготовитель
Закрытое акционерное общество "Энергосервисная компания 3Э"
Адрес: 125362, г. Москва, ул. Водников, д. 2, стр. 4
Телефон/факс: 8 (499) 929-84-27
ИНН 7714221760.
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научно-
исследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств из-
мерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п."___" ___________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 43231-09 | Теплосчетчики | SA-94 | АО "Aswega", Эстония, г.Таллинн | 4 года | Перейти |
| 40823-09 | Газоанализаторы многоканальные | EL3000, мод. EL3020, EL3040, EL3060 | Фирма "ABB Automation GmbH", Германия | 1 год | Перейти |
| 22853-02 | Теплосчетчики | F 90 | Фирма "ELSTER Messtechnik GmbH", Германия | 4 года | Перейти |
| 16702-97 | Теплосчетчики | Ирга-2.3С | ООО "Глобус", г.Белгород | 1 год | Перейти |
| 8147-81 | Анализаторы импульсные многоканальные | АИ-1024ВТ-90, АИ-4096ВТ-90 | П/я В-8251, Рыбинский завод приборостроения, г.Рыбинск | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
