Расходомеры-счетчики электромагнитные ЭСКО-РВ.08, ГРСИ 28868-10
Номер госреестра:
28868-10
Наименование СИ:
Расходомеры-счетчики электромагнитные
Обозначение типа:
ЭСКО-РВ.08
Производитель:
ООО "Альтернатива", г.Тверь
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
17.07.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 40084/5
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 905 от 11.07.2016 г.)
Расходомеры – счетчики электромагнитные ЭСКО-РВ.08
Назначение средства измерений
Расходомеры – счетчики электромагнитные ЭСКО-РВ.08 (далее – расходомеры)
предназначены для непрерывного измерения объемного расхода и объема горячей и хо-
лодной воды, а также других жидких электропроводящих сред.
Описание средства измерений
Принцип работы расходомера основан на явлении электромагнитной индукции: при
прохождении электропроводящей жидкости через магнитное поле, в ней, как в движу-
щемся проводнике, наводится электродвижущая сила (ЭДС), пропорциональная средней
скорости жидкости в сечении трубы. Значение ЭДС не зависит от температуры, вязкости и
проводимости жидкости.
Расходомер состоит из полнопроходного электромагнитного первичного преобразова-
теля расхода (ППР), измерительного блока (ИБ), выполненных моноблоком. ИБ может
иметь дисплей, обеспечивающий возможность визуального считывания измерительной
информации.
Расходомеры выпускаются в вариантах комплектации, различающихся:
По конструктивному исполнению ППР:
- с фланцевым присоединением;
- с бесфланцевым (байонетным или резьбовым) присоединением (по заказу);
По конструктивному исполнению ИБ:
- ИБ без дисплея (базовый вариант);
- ИБ с дисплеем (по заказу).
Расходомеры обеспечивают представление результатов измерений в следующей фор-
ме:
- выходной частотный сигнал прямоугольной формы с программируемой частотой
прямо пропорциональной расходу;
- выходной числоимпульсный сигнал с программируемым весовым коэффициентом
(л/имп);
- отображение на дисплее измеренных значений объемного расхода, объема (для
исполнения с дисплеем);
- последовательный интерфейс RS-232С, который используется изготовителем в
технологических целях.
В расходомерах, ИБ которых по конструктивному исполнению выполнены с двух-
строчным жидкокристаллическим дисплеем, информация о результатах измерений выво-
дится в виде, представленном на рисунке 1.
Рисунок 1 – Информация о результатах измерений на дисплее расходомера
Общийвидрасходомера-счётчикаэлектромагнитногоЭСКО-РВ.08приведен
на рисунке 2 и рисунке 3.
Gv,м
3
/ч ХХ,ХХХ
V
1
, м
3
ХХХХ,ХХХ
Лист № 2
Всего листов 6
Рисунок
2 - Общий вид
Рисунок
3 - Общий вид

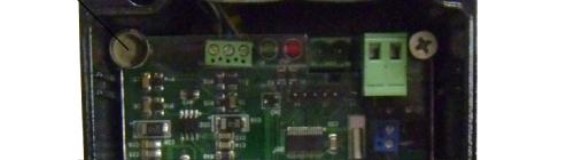

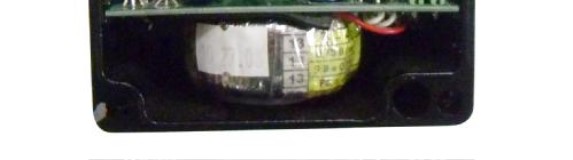

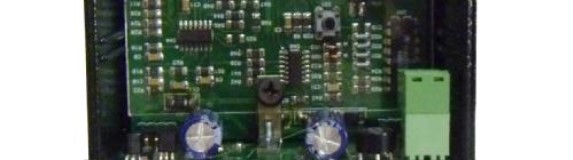

Место пломбирования расходомера-счётчика электромагнитного ЭСКО-РВ.08 приведено
на рисунке 4.
Лист № 3
Всего листов 6
Рисунок
4 – Место пломбирования
1– чашка для мастичной пломбы, исключающей несанкционированный доступ к элемен-
там электрической схемы и технологическому разъёму.
Программное обеспечение
Программное обеспечение у всех исполнений одной версии.
Задачей микропрограммы является обеспечение непрерывных измерений сигналов от
ППР, обработка измерительной информации, и вывод результатов измерений на дисплей
(накопленный объём, текущий объёмный расход) в виде выходных частотных сигналов
прямоугольной формы с программируемой частотой прямо пропорциональной расходу,
либо числоимпульсных сигналов с программируемым весовым коэффициентом.
Программа, реализуемая расходомером-счётчиком, защищена от несанкциониро-
ванного доступа к настройкам при помощи пломбирования и паролями входа в програм-
мы изменения настроек.
Идентификационные параметры программного обеспечения (ПО) представлены в
таблице 1.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
RV08.hex
1.00
f57f796bbc309678d90284432c35e82c
Уровень защиты ПО от непреднамеренных и преднамеренных изменений "высо-
кий" в соответствии с Р 50.2.077-2014.
Лист № 4
Всего листов 6
Метрологические и технические характеристики
Основные метрологические и технические характеристики расходомеров-счётчиков
электромагнитных ЭСКО-РВ.08 представлены в таблице 2.
15253240
5080100
150200300
Таблица 2
Диаметр ус-
ловного
прохода, мм
Наибольший
измеряемый
расход
G
max
, м
3
/ч
6,4182945
70180280
63011302540
±1,0
±1,5
±2,0
±1,0
±1,5
±2,0
±2,5
±1,0
±1,5
±2,0
±2,5
±1,5
±2,0
±2,5
от 0 до +150
2,5
0,02
Пределы допускаемой основной относительной
погрешности измерения объема и объемного расхода, %
группа исполнения А0
поддиапазон D измерения в % от G
max
100≥ D≥ 2,0
2,0≥ D≥ 0,4
0,4≥ D≥ 0,2
группа исполнения А
поддиапазон D измерения в % от G
max
100≥ D≥ 2,0
2,0≥ D≥ 0,4
0,4≥ D≥ 0,25
0,25≥ D≥ 0,2
группа исполнения В
поддиапазон D измерения в % от G
max
100≥ D≥ 5
5≥ D≥ 1
1≥ D≥ 0,5
0,5≥ D≥ 0,4
группа исполнения C
поддиапазон D измерения в % от G
max
100≥ D≥ 50
50≥ D≥ 2
2≥ D≥ 1
Диапазон температуры измеряемой среды,
о
С
Давление измеряемой среды не более, МПа
Электропроводность среды не менее, См/м
Диапазон температуры окружающего воздуха,
о
С:
для первичного преобразователя
для измерительного блока
Напряжение питания переменного тока частотой 50 Гц, В
от -30 до +50
от +5 до +50
36±3,6
Представление информации:
- выходной унифицированный частотный (частотно-
импульсный) электрический сигнал с программируемым
весом импульса и частотой, пропорциональной расходу, Гц
от 0 до 1000;
от 0 до 10000 (по зака-
зу)
Лист № 5
Всего листов 6
- кодовый электрический сигнал в последовательном ин-
терфейсе
RS485; RS232;
"токовая петля";
ISO11898 (по заказу)
- отображение на дисплее измеренных значений объема
и объемного расхода.
Габаритные размеры не более, мм
высота
длина
ширина
Масса не более, кг
Среднее время наработки на отказ, ч
Полный средний срок службы, лет
от 240 до 600
от 150 до 500
от 95 до 485
от 2,5 до 161
75000
12
Знак утверждения типа
наносится на корпус расходомеров-счётчиков электромагнитных ЭСКО-РВ.08 в виде на-
клейки и на титульный лист эксплуатационной документации типографским способом.
Комплектность средства измерений
В комплект поставки входят:
- расходомер-счетчик электромагнитный ЭСКО-РВ.08;
- руководство по эксплуатации АВНР 407112.001 РЭ;
- паспорт АВНР 407112.001 ПС;
- методика поверки АНВР 407112.001 МП.
Поверка
осуществляется в соответствии с документом АНВР 407112.001 МП «ГСИ. Расходомеры –
счетчикиэлектромагнитныеЭСКО-РВ.08.Методикаповерки»,утвержденным
ФГУП «ВНИИМС» 18.06.2010 г.
Основное поверочное оборудование:
- установка расходомерная "Протвино-ЭСКО", погрешность ±0,3 %, диапазон измере-
ний (от 0,02 до 200) м
3
/ч (Регистрационный № 37575-08);
- мегаомметр М4100/4, сопротивление до 1000 МОм, напряжение 1000 В (Регистраци-
онный № 57408-14).
- частотомер универсальные Ч3-86, частота от 0,1 Гц до 100·10
6
Гц (Регистрационный
№27901-11).
Знак поверки наносится на мастику в пломбировочной чашке согласно рисунку 4 и в
паспорт в виде оттиска либо наклейки.
Сведения о методиках (методах) измерений
изложены в руководстве по эксплуатации АВНР 407112.001 РЭ.
Нормативные и технические документы, устанавливающие требования к расходо-
мерам-счётчикам электромагнитным ЭСКО-РВ.08
ГОСТ 8.145-75 Государственная система обеспечения единства измерений. Госу-
дарственный первичный эталон и общесоюзная поверочная схема для средств измерений
объемного расхода жидкости в диапазоне от 3∙10
-6
до 10 м
3
/с
ГОСТ 28723-90 Расходомеры скоростные, электромагнитные и вихревые. Общие
технические требования и методы испытаний
ГОСТ Р trial-2008 Приборы контроля и регулирования технологических процес-
сов. Общие технические условия
ТУ4213-001-73819860-2004Расходомеры-счетчикиэлектромагнитные
ЭСКО-РВ.08. Технические условия
Лист № 6
Всего листов 6
Изготовитель
ООО «Альтернатива»
ИНН 6952023475
Адрес: 170026, г. Тверь, ул. Павлова 10/10А
Телефон/факс: 8 (4822) 52-34-71
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств изме-
рений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
