ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 295 от 10.02.2020 г.)
Устройства тензометричекие весоизмерительные электронные ТВЭУ
Назначение средства измерений
УстройстватензометрическиевесоизмерительныеэлектронныеТВЭУ(далее–
устройства) предназначены для измерения массы взвешиваемого объекта.
Описание средства измерений
Принцип действия устройств основан на преобразовании деформации упругих элементов
весоизмерительных датчиков (далее – датчиков), возникающей под действием силы тяжести
взвешиваемого груза в аналоговый электрический сигнал, изменяющийся пропорционально его
массе. Аналоговый электрический сигнал датчика преобразуется и обрабатывается аналого-
цифровым преобразователем, расположенным в корпусе преобразователя весоизмерительного
ТВ (далее – преобразователь) или самого датчика. Результаты взвешивания выводятся на табло
индикации, расположенное на самом преобразователе и могут быть переданы через выходной
разъем для связи с внешними электронными устройствами.
Конструктивно устройства состоят из одного или нескольких узлов встройки,
выполненных на базе датчиков в комплекте с установочной оснасткой, соединительной
коробки (при необходимости), кабеля питания и связи и преобразователя.
Соединительная коробка представляет собой контейнер из ударопрочного пластика и
предназначена для параллельного соединения проводов кабеля датчика. Коробка общим
кабелем соединена с преобразователем.
Преобразователь выполнен в виде прямоугольного герметичного контейнера. Для
удобства монтажа преобразователя на задней панели предусмотрены крепежные резьбовые
отверстия.
В устройствах используются датчики весоизмерительные М (Госреестр № 53673-13), С и Н
(Госреестр № 53636-13), Т (Госреестр № 53838-13), МВ (Госреестр № 53637-13), МВ150 (Госреестр
№ 44780-10), МК2 (государственный реестр СИ № 55199-13), Н2 и Н11 (Госреестр № 55200-13) и
преобразователи ТВ (все – производства АО «Весоизмерительная компания «Тензо-М»). Внешний
вид преобразователей представлен на рис. 1 – 12, датчиков на рис. 13 – 27.
Устройства выполняют следующие сервисные функции:
-полуавтоматическая установка нуля;
-сигнализация о перегрузке;
-предварительное задание массы тары;
-уравновешивание тары.
В зависимости от типа преобразователя устройства выполняют следующие сервисные
функции:
-
задание массы порции взвешиваемого продукта,
-
подача звукового сигнала при достижении заданной массы,
-
индикация общего количества взвешиваний,
-
индикация массы нетто и брутто и т.д.
Устройствавыпускаютсявмодификациях,отличающихсяметрологическими
характеристиками, конструктивными особенностями и имеют обозначение:
ТВЭУ-Н-N, где:
ТВЭУ – обозначение типа устройств,
Н – максимальная нагрузка устройства в тоннах,
N – количество узлов встройки (датчиков с установочной оснасткой) (от 1 до 10 в
зависимости от типа преобразователя).
Лист № 2
Всего листов 9
Тип преобразователя, а также тип датчика(датчиков) и их количество указываются в
руководстве по эксплуатации в разделе "Сведения о приемке".
На маркировочной табличке указывают:
-наименование предприятия-изготовителя;
-обозначение устройства в виде ТВЭУ-Н-N,
-заводской номер;
-значение минимальной нагрузки в виде Мin= ……;
-значение максимальной нагрузки в виде Мах= ……;
-действительная цена деления d в виде d=………;
-год выпуска;
-знак утверждения типа.
Рисунок 1 – Внешний вид
преобразователя ТВ-014
Рисунок 2 – Внешний вид
преобразователя ТВ-018
Рисунок 3 – Внешний вид
преобразователя ТВ-003П
Рисунок 4 – Внешний вид
преобразователя ТВ-019
Рисунок 5 – Внешний вид
преобразователя ТВ-011
Рисунок 6 – Внешний вид
преобразователя ТВ-003/05Н
Рисунок 7 – Внешний вид
преобразователя ТВ-006С
Рисунок 8 – Внешний вид
преобразователя ТВИ-003/05Д
Рисунок 9 – Внешний вид
преобразователя ТЦ-017
Рисунок 10 – Внешний вид
преобразователя ТВИ-024
Рисунок 11 – Внешний вид
преобразователя ТВИ-025
Рисунок 12 – Внешний вид
преобразователя ТВ-015
Лист № 3
Всего листов 9

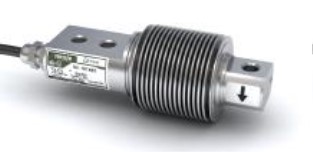

Рисунок 15 – Внешний
вид датчиков МВ25,
МВ50 и МВ100
Рисунок 16 – Внешний
вид датчиков МВ150
Рисунок 20 – Внешний вид
датчиков Т2
Рисунок 13 –
Внешний вид
датчиков М 50 и М70
Рисунок 14 –
Внешний вид
датчика М100
Рисунок 17 – Внеш-
ний вид датчиков
С2
Рисунок 18 – Внеш-
ний вид датчиков
С2Н
Рисунок 19 – Внеш-
ний вид датчиков Н4
Рисунок 21 – Внешний
вид датчиков Т4
Рисунок 22 – Внешний
вид датчиков Т24АМ1 и
Т24АМ2
Рисунок 23 – Внешний
вид датчиков Т40А
Рисунок 24 – Внешний
вид датчиков Т50М1,
Т50М2, Т50М3
Рисунок 25 – Внешний
вид датчиков Т60АМ1 и
Т60АМ2
Рисунок 26 – Внеш-
ний вид датчика МК2
Рисунок 27 – Внешний
вид датчика Н2
Рисунок 28 – Внешний вид
датчика Н11
Программное обеспечение
Программное обеспечение (ПО) устройств реализовано в преобразователе и является
встроенным. Идентификационным признаком ПО служит номер версии, который отображается
надисплеепреобразователя,наэкранемониторапривключенииустройств.Для
предотвращения воздействий и защиты законодательно контролируемых параметров служит
электронное клеймо – случайно генерируемое число, которое автоматически обновляется после
каждого сохранения измененных законодательно контролируемых параметров. Цифровое
значение электронного клейма заносится в раздел «Поверка» эксплуатационной документации.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р
50.2.077-2014 – «высокий».
Идентификационные данные программного обеспечения приведены в таблице 1.
Лист № 4
Всего листов 9
Номер версии (идентификационный номер) ПО
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Цифровой идентификатор ПО
Другие идентификационные данные (если имеются)
Значение
––
Pt-
AVP-
С.1.хх*
C.4.хх*
С.5.хх*
С.10.хх*
С.14.хх*
С.16.хх*
С.18.хх*
С.20.хх*
SC.хх*
.30
.40
.50
GA
Gd
Gt
Gtd
GG
Dd
dL.1.хх*
СV.1.хх*
12.Н
—**
––
Примечания.
1. * Порядковый номер версии метрологически не значимой части ПО.
2. ** Идентификационное наименование программного обеспечения, и алгоритм вычисления
цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
2. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после
опломбирования.
Метрологические и технические характеристики
Метрологическиеитехническиехарактеристикиприведенысиспользованием
терминологии ГОСТ OIML R76-1-2011.
Модификации
Максимальная
нагрузка (Мах),
т
Интервалы
взвешивания, т
ТВЭУ-0,001-N
0,001
0,0005
ТВЭУ-0,002-N
0,002
0,001
ТВЭУ-0,003-N
0,003
0,001
ТВЭУ-0,005-N
0,005
0,002
Таблица 2 - Основные метрологические характеристики устройств
Действительная
цена деления (d) и
поверочный
интервал (е), d=е,
кг
ТВЭУ-0,006-N
0,006
от 0 до 0,00025 вкл.
св. 0,00025
от 0 до 0,0005 вкл.
св. 0,0005
от 0 до 0,0005 вкл.
св. 0,0005 до 0,002 вкл.
св. 0,002
от 0 до 0,001 вкл.
св. 0,001 до 0,004 вкл.
св. 0,004
Пределы
абсолютной
допускае-
мой погреш-
ности, кг
±0,0005
±0,001
±0,001
±0,002
±0,001
±0,002
±0,003
±0,002
±0,004
±0,006
Лист № 5
Всего листов 9
Модификации
Максимальная
нагрузка (Мах),
т
Интервалы
взвешивания, т
ТВЭУ-0,01-N
0,01
0,005
ТВЭУ-0,02-N
0,02
ТВЭУ-0,03-N
0,03
0.01
ТВЭУ-0,05-N
0,05
0,02
ТВЭУ-0,1-N
0,1
ТВЭУ-0,15-N
0,15
0.05
ТВЭУ-0,2-N
0,2
ТВЭУ-0,3-N
0,3
0.1
ТВЭУ-0,6-N
0,6
0,2
ТВЭУ-1-N
1
ТВЭУ-1,5-N
1,5
0,5
ТВЭУ-2-N
2
ТВЭУ-3-N
3
1
ТВЭУ-5-N
5
ТВЭУ-6-N
6
2
ТВЭУ-10-N
10
ТВЭУ-15-N
15
5
ТВЭУ-20-N
20
ТВЭУ-30-N
30
10
ТВЭУ-40-N
40
20
Продолжение таблицы 2
Действительная
цена деления (d) и
поверочный
интервал (е), d=е,
кг
ТВЭУ-0,5-N
0,5
от 0 до 0,0025 вкл.
св. 0,0025
от 0 до 0,005 вкл.
св. 0,005
от 0 до 0,005 вкл.
св. 0,005 до 0,02 вкл.
св. 0,02
от 0 до 0,01 вкл.
св. 0,01 до 0,04 вкл.
св. 0,04
от 0 до 0,025 вкл.
св. 0,025
от 0 до 0,025 вкл.
св. 0,025 до 0,1вкл.
св. 0,1
от 0 до 0,05 вкл.
св. 0,05
от 0 до 0,05 вкл.
св. 0,05 до 0,2 вкл.
св. 0,2
от 0 до 0,1 вкл.
св. 0,1 до 0,4 вкл.
св. 0,4
от 0 до 0,25 вкл.
св. 0,25
от 0 до 0,25 вкл.
св. 0,25 до 1 вкл.
св. 1
от 0 до 0,5 вкл.
св. 0,5
от 0 до 0,5 вкл.
св. 0,5 до 2 вкл.
св. 2
от 0 до 1 вкл.
св. 1 до 4 вкл.
св. 4
от 0 до 2,5 вкл.
св. 2,5
от 0 до 2,5 вкл.
св. 2,5 до 10 вкл.
св. 10
от 0 до 5 вкл.
св. 5
от 0 до 5 вкл.
св. 5 до 20 вкл.
св. 20
от 0 до 10 вкл.
св. 10
Пределы
абсолютной
допускае-
мой погреш-
ности, кг
±0,005
±0,01
±0,01
±0,02
±0,01
±0,02
±0,03
±0,02
±0,04
±0,06
±0,05
±0,1
±0,05
±0,1
±0,15
±0,1
±0,2
±0,1
±0,2
±0,3
±0,2
±0,4
±0,6
±0,5
±1
±0,5
±1,0
±1,5
±1
±2
±1
±2
±3
±2
±4
±6
±5
±10
±5
±10
±15
±10
±20
±10
±20
±30
±20
±40
Лист № 6
Всего листов 9
Модификации
Максимальная
нагрузка (Мах),
т
Интервалы
взвешивания, т
ТВЭУ-50-N
50
ТВЭУ-60-N
60
20
ТВЭУ-100-N
100
50
ТВЭУ-200-N
200
ТВЭУ-300-N
300
100
Продолжение таблицы 2
Действительная
цена деления (d) и
поверочный
интервал (е), d=е,
кг
от 0 до 10 вкл.
св. 10 до 40 вкл.
св. 40
от 0 до 25 вкл.
св. 25
от 0 до 50 вкл.
св. 50
от 0 до 50 вкл.
св. 50 до 200 вкл.
св. 200
Пределы
абсолютной
допускае-
мой погреш-
ности, кг
±20
±40
±60
±50
±100
±100
±200
±100
±200
±300
Минимальная нагрузка (Min), в единицах d.......................................................................................20
Диапазон предварительного задания массы тары, % от Мах …………………….................... 0-100
Диапазон уравновешивания тары, % от Мах ................................................................................. 0-50
Невозврат к нулю, в единицах d..........................................................................................................±1
Размах (сходимость) результатов измерений, в единицах d...............................................................1
Диапазон рабочих температур, ºС..........................................................................от минус 30 до +40
Т24АМ1
130
Т24АМ2
150
Т40А
150
39
Т50М1
163
30
Т60АМ1
188
64
МВ150
Таблица 3 - Габаритные размеры и масса датчиков без учета оснастки
Обозначение
датчика
Т2
Максимальная
нагрузка, Е
max
, т
0,02; 0,05; 0,1; 0,2
Габаритные размеры, мм, не более
длинаширинавысотадиаметр
125––48
Масса, кг,
не более
0,7
Т4
210
–662,5
22–0,15
–
25,5
30
20
25,5
40–0,25
39–0,7
48–1,0
Т50М2
Т50М3
150
232
39
74
73 – 2,5
74 – 6,0
63–2,0
Т60АМ2
М30
М50
М70
М100
МК2
МВ25
МВ50
МВ100
0,3; 0,5; 1
0,005
0,01; 0,02; 0,03; 0,04
0,005; 0,01; 0,02; 0,03
0,05; 0,1; 0,2
0,05; 0,1; 0,15; 0,2;
0,25
0,01; 0,02; 0,05; 0,1;
0,2
0,1; 0,25; 0,5
0,05; 0,1; 0,25; 0,5; 1
0,03; 0,05; 0,1; 0,2;
0,3; 0,5; 0,75
0,1; 0,2; 0,3
0,1; 0,2
0,5; 1; 2; 3; 5
10; 15; 20; 25; 30
30; 50
0,5; 1; 2
25
50
100
20, 30, 40, 50
100
188
–
–
–
–
–
–
–
–
–
–
63
–
–
–
–
–
–
–
–
–
–
63 – 1,8
30 100 1,0
50 100 2,0
75 120 4,0
100 160 8,0
50 125 3,7
115 75 3,5
140 101 6,0
185 101 8,0
150 75 3,7
175 101 6,9
Лист № 7
Всего листов 9
С2
С2Н
Н4, Н5
Н2
Продолжение таблицы 3
Обозначение
датчика
Максимальная
нагрузка, Е
max
, т
0,5; 1; 2
Габаритные размеры, мм, не более
длинаширинавысотадиаметр
954590–
Масса, кг,
не более
1,5
Н11
3; 5; 7
10
20
0,2; 0,5
1; 2
5
10; 20
0,25; 0,5; 1; 2
5
10
20
1
2
5
10
15
0,5; 1
120 60 120 – 4,0
140 85 140 – 9,5
140 85 140 – 10,0
80 30 75 – 1,0
100 30 95 – 1,5
120 50 120 – 3,5
150 76 190 – 12,0
150 30 32 – 1,0
190 45 55 – 2,5
245 60 75 – 6,0
320 70 95 – 12,0
180 45 38 – 1,8
195 45 44 – 2,2
225 55 62 – 3,9
280 67 88 – 8,2
280 71 88 – 9,0
168 39 34 – 1,2
Масса, кг,
не более
Таблица 4 - Масса и габаритные размеры преобразователей весоизмерительных ТВ
Габаритные размеры (включая
Тип преобразователявыступающие части), мм, не более
длинаширинавысота
ТВ-014
ТВ-018
ТВ-003П
ТВ-019
ТВ-011
ТВ-003/05Н
ТВ-006С
ТВИ-003/05Д
ТЦ-017
ТВИ-024
ТВИ-025
ТВ-015
175 130 80 1,1
260 170 110 3.0
170 125 35 0.9
275 110 105 3.0
290 170 140 3,0
245 175 70 2.1
1370 100 50 1,0
250 175 140 3,0
300 160 135 3,0
250 180 70 4,5
250 175 130 5,5
250 175 130 3,0
Электрическое питание – от сети переменного тока с параметрами:
-
напряжение, В...............................................................................................от 187 до 242
-
частота, Гц.........................................................................................................от 49 до 51
-
потребляемая мощность, В·А, не более ........................................................................10
Время прогрева устройств до рабочего состояния, мин, не более...................................................30
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации, а так
же на маркировочную табличку, расположенную на преобразователе весоизмерительном.
Лист № 8
Всего листов 9
от 1 до 10
оговаривается
при заказе
при количестве
узлов встройки
более 1
1
3
1 компл.
––
Комплектность средства измерений
№ ппНаименование изделияКол-воПримечание
2
1 шт.
1 шт.
1 шт.
1 шт.
––
4
Устройство в сборе:
-
датчик с кабелем питания и связи и с узлом
встройки;
-
коробка соединительная КС-Z (КСК-Z, КСБ-Z)
или коробка балансировочная БКС-Z-1 (БКС-Z-
2) или модуль коммутации и балансировки
МКС-Z-1 (МКС-Z-2);
-
весоизмерительный преобразователь,
-
кабель сетевого питания
Руководство по эксплуатации (РЭ)
Эксплуатационная документация весоизмерительного
преобразователя
Методика поверки
1 шт.
––
Поверка
осуществляется по документу МП 056-15 с изменением № 1 «Устройства тензометрические
весоизмерительныеэлектронныеТВЭУ.Методикаповерки»,утвержденному
ФГУП «ВНИИМС» 23 декабря 2019 г.
Основные средства поверки:
-
рабочие эталоны 1-ого разряда по ГОСТ 8.640-2014 с пределами допускаемых
значений доверительных границ относительной погрешности δ = 0,02 %, Р=0,95.
-
гири класса точности М
1
или М
1-2
по ГОСТ OIML R 111-1-2009.
Идентификационные данные и способ идентификации программного обеспечения
представлены в руководстве по эксплуатации в разделе «Поверка».
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в соответствующий раздел
Руководства по эксплуатации.
«Использование по
тензометрические
Сведения о методиках (методах) измерений
Измерение массы на устройствах проводится согласно разделу 2
назначению»документа4274-056-18217119-2005РЭ«Устройства
весоизмерительные электронные ТВЭУ. Руководство по эксплуатации».
Технические и технические документы, устанавливающие требования к устройствам
тензометрическим весоизмерительным электронным ТВЭУ
ТУ4274-056-18217119-2005«Устройстватензометрическиевесоизмерительные
электронные ТВЭУ. Технические условия»
Изготовитель
Акционерное общество «Весоизмерительная компания «Тензо-М»(АО «ВИК «Тензо-М»)
ИНН 5027048351
Адрес:140050,Московскаяобласть,г.о.Люберцы,д.п.Красково,ул.Вокзальная,38
Тел./факс: +7 (495) 745-30-30
Web-сайт:
E-mail:
Лист № 9
Всего листов 9
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Тел./факс: +7 (495) 437-55-77/ 437-56-66
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа №30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
