Ацидогастрометры микропроцессорные АГМ-МП-03-1, ГРСИ 18356-99
Номер госреестра:
18356-99
Наименование СИ:
Ацидогастрометры микропроцессорные
Обозначение типа:
АГМ-МП-03-1
Производитель:
ГНПП "Исток-Система", г.Фрязино
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.05.2004
Описание типа:
-
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Ацидогастрометры микропроцессорные АГМ-МП-03-I
Назначение средства измерений
АцидогастрометрымикропроцессорныеАГМ-МП-03-I(далееацидогастрометры)
предназначены для измерения содержания ионов водорода в единицах pH при исследовании
желудочно-кишечного тракта.
Описание средства измерений
Принцип действия ацидогастрометра основан на преобразовании электрохимического
параметра среды рН в постоянное напряжение с помощью измерительных электродов
преобразователей первичных (рН-зондов). Далее напряжение преобразуется в цифровой код с
помощью АЦП преобразователя вторичного. Преобразователь вторичный имеет кусочно-
линейную функцию преобразования с перестраиваемыми параметрами, которые вычисляются
при калибровке по стандартным буферным растворам индивидуально для каждого
преобразователя первичного. Полученные значения кислотности среды в единицах рН
выводятся на индикатор и могут сохраняться в памяти.
В состав ацидогастрометра входят:
- преобразователь вторичный (ПВ);
- преобразователь первичный (ПП).
В ацидогастрометре используются преобразователи первичные: хлорсеребряный с
накожным электродом сравнения (pH-зонд) ТУ 9441-003-13306657-2003.
Преобразователь вторичный выполнен в пластмассовом корпусе, на передней панели
которого находятся пленочная клавиатура и жидкокристаллический дисплей. На задней
панели расположены выключатель и разъемы для подключения рН-зонда, сетевого кабеля,
кабеля для тестирования.

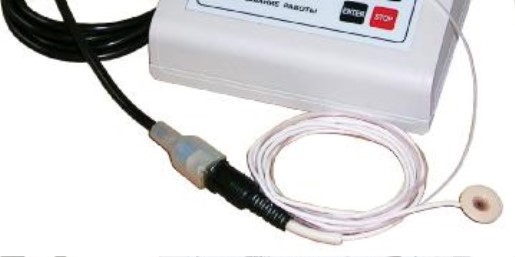

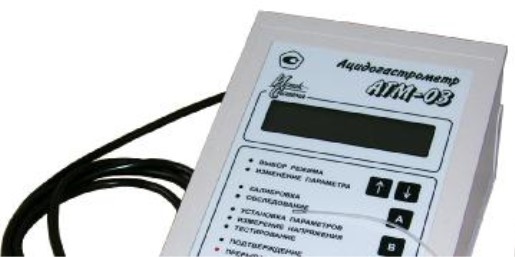

Фотография общего вида ацидогастрометра представлена на рис. 1.
Схема пломбирования ацидогастрометра от несанкционированного доступа изображена
на рис. 2.
Рис. 1. Общий вид ацидогастрометра
Приложение к свидетельству № 17954
об утверждении типа средств измерений
Лист № 2
Всего листов 4
Программное обеспечение
Программное обеспечение (ПО), установленное на микро-ЭВМ преобразователя
вторичного, является метрологически значимым и осуществляет управление работой АЦП,
прием результатов измерений, их индикацию и накопление.
ПО микро-ЭВМ устанавливается при изготовлении преобразователя вторичного.
Идентификационные данные программного обеспечения микро-ЭВМ преобразователя
вторичного
Наименование
2.1
43512
CRC16
Номер версии
(идентифи-
кационный номер)
Цифровой идентификатор
(контрольная сумма
исполняемого кода)
Алгоритм вычис-
ления цифрового
идентификатора
ПО
преобразователя
вторичного
Уровеньзащитыпрограммногообеспечения,установленногонамикро-ЭВМ
преобразователя вторичного, от непреднамеренных и преднамеренных изменений в соответствии
с МИ 3286-2010 – А.
Приведенные метрологические характеристики указаны с учетом установленного ПО.
1,1 - 9,2
±0,5
Метрологические и технические характеристики
Диапазон измерений, рН
Пределы допускаемой основной абсолютной погрешности
измерений, рН, не более
Пределы допускаемой основной абсолютной погрешности
измерений преобразователя вторичного, не более:
- содержания ионов водорода, рН;
- постоянного напряжения вдиапазоне от минус 600 до 0 мВ, мВ
Входное сопротивление, МОм, не менее
Время установления рабочего режима, мин, не более
Продолжительность непрерывной работы, час, не менее
Электропитание от сети переменного тока частотой 50 Гц, В
Потребляемая мощность, ВА, не более
Габаритные размеры преобразователя вторичного, мм
Масса преобразователя вторичного, кг, не более
Условия эксплуатации
Средняя наработка на отказ, ч, не менее
±0,1
±3
3
1
8
220
±
22
20
205
´
160
´
105
1,1
УХЛ категории 4.2
по ГОСТ 15150
1500
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель вторичного преобразователя
фотохимическим методом, на титульный лист руководства по эксплуатации методом печати.
Рис. 2. Trial пломбирования ацидогастрометра (вид снизу)
Места пломбирования
2 места
Лист № 3
Всего листов 4
Комплектность средства измерений
В комплект поставки ацидогастрометра входят:
1 компл.
Примеч.
Обозначение
КФБЮ 943119.001
Кол-во
1
Наименование
Преобразователь вторичный
Преобразователь первичный хлорсереб-
рянный с накожным электродом сравнения
1)
2)
2)
3
1
1
1
1
1
ТУ 9441-003-13306657-2003
КФБЮ 685621.004
КФБЮ 685621.005
КФБЮ 685621.006
КФБЮ 685621.007
SCZ-1R
ТУ 2642-007-02567567-2010
ТУ 2642-008-02567567-2011
Кабель соединительный тип 1
Кабель соединительный тип 2
Кабель для тестирования
Кабель для поверки
Шнур сетевой АС102
Буферный раствор рН=9,18
Мера кислотности МрН=1,20
Руководство по эксплуатации
Методика поверки
Тара потребительская
КФБЮ 941114.002 РЭ
КФБЮ 941114.002 И1
ТС4.170.809
1
1
1
Примечания:
1) Количество и тип преобразователейпервичных определяютсядоговором на поставку.
2) Укомплектование кабелем соединительным типа 1 или типа 2 определяется типом
разъема поставляемых преобразователей первичных.
Поверка
Осуществляется по документу КФБЮ.941114.002 И1 «Ацидогастрометр микропро-
цессорный АГМ-МП-03-I. Инструкция по поверке», утвержденному ВНИИОФИ 07.04.1998 г.
Основные средства поверки:
- калибратор-измеритель стандартных сигналов КИСС-03 (ГР № 20641-11), диапазон
выходных напряжений (0,000-0,600) В, шаг установки напряжения 10 мкВ, погрешность
установки напряжения ±0,1 %.
Сведения о методиках (методах) измерений
Методики(методы)измеренийприиспользованииацидогастрометра
микропроцессорного АГМ-МП-03-I приведены в руководстве по эксплуатации.
Нормативныеитехническиедокументы,устанавливающиетребованияк
ацидогастрометрам микропроцессорным АГМ-МП-03-I
1.ГОСТ Р 50444-92 Приборы, аппараты и оборудование медицинские. Общие
технические требования.
2.ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы.
3.ГОСТ 8.120-99 ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений рН.
4.ТУ 9441-006-13306657-2003 Ацидогастрометр микропроцессорный АГМ-МП-03-I.
Технические условия.
Рекомендации по области применения в сфере государственного регулирования
обеспечения единства измерений
- осуществление деятельности в области здравоохранения.
