ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тестеры цифровых линий "МОРИОН-Е1"
Назначение средства измерений
Тестеры цифровых линий "МОРИОН-Е1" (далее - тестеры) предназначены для измерений
параметров линий связи по первичному цифровому потоку со скоростью передачи
2048 кбит/с, а также для обслуживания цифровых АТС.
Описание средства измерений
Тестер выполнен в виде моноблока.
Принцип действия тестера состоит в генерировании импульсной последовательности со
скоростью 2048 Кбит/с и структурой, задаваемой с тастатуры тестера. Приемная часть тестера
выполняет функции тестера сигнала, обнаруживает аварии, выделяет битовые, кодовые ошибки
и ошибки цикловой синхронизации. Встроенный микропроцессор обеспечивает диалоговое
управление работой прибора, задает электрические и временные режимы функционирования,
выводит на экран дисплея текущие настройки прибора.
Тестер обеспечивает индикацию результатов измерений, которые сохраняются во внут-
реннем энергонезависимом ОЗУ. Связь с внешней ПЭВМ осуществляется по интерфейсу
RS-232 для создания отчетов о результатах измерений.
Конструктивно тестер выполнен в виде моноблока в пластмассовом корпусе. Внешний
вид тестера со схемой пломбировки от несанкционированного доступа и указанием места знака
утверждения типа приведен на рисунке 1.
1) место пломбировки от несанкционированного доступа (пломбируется головка винта);
2) место размещения знака утверждения типа.

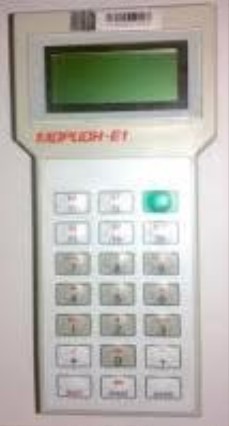

Рисунок 1 – Общий вид (спереди и сзади) тестера цифровых линий "МОРИОН-Е1"
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) тестеров и измеренные
данные достаточно защищены с помощью специальных средств защиты от преднамеренных и
непреднамеренных изменений.
1
2
Лист 2
Всего листов 5
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с
Р 50.2.077-2014 - «высокий».
Метрологически значимая часть ПО состоит из подпрограмм, которые хранятся в архиве
Е1-v16.zip. Цифровой идентификатор ПО (контрольная сумма исполняемого кода) получен в
виде 46 байтного кода, который сохранен в файле Е1-v16.md5.
Идентификационные данные ПО тестера приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО тестера
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОЕ1-v16.zip
Номер версии (идентификационный номер) Версия 16
ПО
Цифровой идентификатор ПО (контрольная записан в 46 байтах файла Е1-v16.md5
сумма исполняемого кода)
Метрологические и технические характеристики
Скорость передачи цифрового сигнала тестера2048 Кбит/c.
Пределы допускаемой относительной погрешности установки скорости передачи цифро-
вого сигнала
±
5•10
-4
%.
Относительная нестабильность скорости передачи в течение 30 суток непрерывной рабо-
ты тестера от установленного значения, не более
±
2•10
-6
.
Параметры импульсов цифрового сигнала тестерасоответствуют требованиям ГОСТ
26886-86 (рекомендации МСЭ-Т G/703):
·
амплитуда импульсов положительной и отрицательной полярностей (в середине им-
пульса по длительности)(3
±
0,3) В;
·
длительность импульсов положительной и отрицательной полярностей (на уровне 0,5
амплитуды)(244
±
25) нс;
·
длительность фронта и среза импульса (от уровня 0,1 до 0,9 амплитуды импульса),
не более80 нс;
·
отношение амплитуд импульсов положительной и отрицательной полярности в се-
редине импульса(1
±
0,05).
Нестабильность временного положения импульса (джиттер) выходного цифрового сигна-
ла тестера в диапазоне частот модуляции джиттера от 20 до 185 кГц, не более0,05 UI
(1 UI соответствует 1 тактовому интервалу).
Максимально допустимый размах джиттера входного цифрового сигнала тестера (в зави-
симости от частоты модуляции джиттера) соответствует рисунку 2.
Лист 3
Всего листов 5
Размах джиттера (не менее), UI

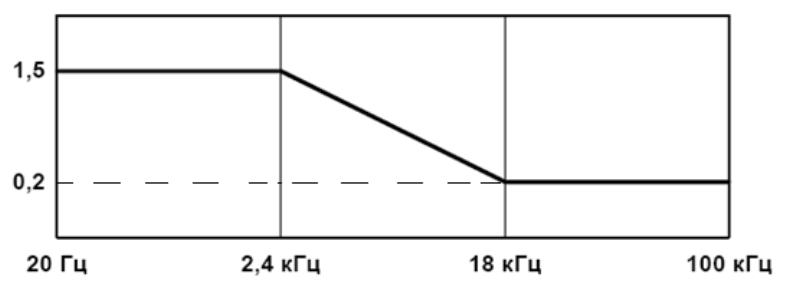

Рисунок 2 - Максимально допустимый размах джиттера входного сигнала тестера
Затухание несогласованности по входу тестера составляет от 12 до 18 дБ в диапазоне час-
тот от 20 кГц до 1,6 МГц.
Тестер обеспечивает прием линейного сигнала с затуханием от 0 до 6 дБ на скорости пе-
редачи 2048 Кбит/c.
Тестер обеспечивает регистрацию и генерирование следующих аварий:
·
отсутствие входного сигнала;
·
потеря цикловой синхронизации;
·
потеря сверхцикловой синхронизации;
·
коэффициент ошибок больше 1•10
-3
;
·
прием сигнала аварийной сигнализации;
·
авария цикловой синхронизации на дальнем конце;
·
авария сверхцикловой синхронизации на дальнем конце;
·
несоответствие информационной структуры тестового сигнала на передаче и приеме;
·
проскальзывание.
Регистрация аварий сопровождается оптической и акустической индикацией.
Тестер обеспечивает регистрацию и счет ошибок:
·
битовых - от 0 до 99999;
·
кодовых - от 0 до 99999;
·
ошибок цикловой синхронизации - от 0 до 99999.
Тестер обеспечивает определение коэффициента ошибок:
·
битовых – от 1 до 4,4•10
-11
;
·
кодовых – от 1 до 4,4•10
-11
;
·
ошибок цикловой синхронизации – от 1 до 3,5•10
-10
.
Тестер обеспечивает ввод калиброванных ошибок ручной или автоматический:
·
битовых - 1•10
-3
и 1•10
-6
;
·
кодовых - 1•10
-3
и 1•10
-6
.
Тестер обеспечивает ввод/вывод байт детерминированной информации в канальные ин-
тервалы потока 2048 Кбит/c.
Лист 4
Всего листов 5
Тестер обеспечивает прослушивание на головные телефоны любого выбранного каналь-
ного интервала.
Питание тестера от внешнего блока питания БП-2 или от восьми аккумуляторов напряже-
нием 1,2 В и емкостью 1,1 А ч каждый.
Сила тока, потребляемого тестером от источника питания постоянного тока, не более
0,2 А (без учета тока заряда аккумуляторов).
Габаритные размеры, мм, не более:
·
длина – 211;
·
ширина – 101;
·
высота – 66.
Масса, не более1,2 кг.
Рабочие условия эксплуатации:
·
температура окружающего воздуха,
°
Сот 5 до 40;
·
относительная влажность окружающего воздуха при температуре до 25
°
С, %
не более 80;
·
атмосферное давление, кПа от 60 до 106.
Знак утверждения типа
наносится на заднюю панель тестера методом сеткографии или гравировки, а также на титуль-
ные листы паспорта ИЛПГ.469436.001 ПС и руководства по эксплуатации ИЛПГ.469436.001 РЭ
типографским способом.
Комплектность средства измерений
Комплект поставки приведен в таблице 3.
Таблица 3
Наименование
1 Тестер цифровых линий "МОРИОН-Е1"
2 Паспорт
3 Руководство по эксплуатации
4 Блок питания БП-2
5 Паспорт БП-2
6 Аккумулятор
7 Гарнитура
8 Дискета с программным обеспечением
9 Дискета с программным обеспечением
10 Опция внутриканальной сигнализации
11 Шнур
12 Шнур
13 Шнур
14 Шнур
15 Зажим типа "клипс" (черный)
16 Зажим типа "клипс" (красный)
17 Зажим типа "крокодил"
Обозначение
ИЛПГ.469436.001
ИЛПГ.469436.001 ПС
ИЛПГ.469436.001 РЭ
ИЛПГ.436114.001
ИЛПГ.436114.001 ПС
-
-
РТ3.060.017
РТ3.060.017-01
РТ3.060.018
ИЛПГ.685622.001
ИЛПГ.685622.002
ИЛПГ.685622.002-01
ИЛПГ.685622.003
-
-
-
Количество
1 шт.
1 экз.
1 экз.
1 шт.
1 экз.
8 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
3 шт.
2 шт.
2 шт.
2 шт.
Поверка
осуществляется в соответствии с документом ИЛПГ.469436.001 РЭ, Раздел 3 "Методика
поверки ", утвержденным первым заместителем генерального директора - заместителем по
научной работе ФГУП «ВНИИФТРИ» в декабре 2014 г.
Лист 5
Всего листов 5
Основные средства поверки:
- осциллограф универсальный С1-108 (рег. № 7866), время нарастания переходной харак-
теристики не более 1 нс, диапазон коэффициента отклонения от 10 мВ/дел до 1 В/дел, диапазон
коэффициента развертки от 1 нс/дел до 10 мс/дел, пределы допускаемой относительной по-
грешности измерений напряжения ± 1,5 %, пределы допускаемой относительной погрешности
измерений временных интервалов ± 0,9 %;
- анализатор цифровых линий связи ANT-20 (рег. № 15963-07), скорость передачи2048
кбит/с, пределы допускаемой относительной погрешности установки и измерения джиттера в
зависимости от размаха и частоты модуляции джиттера от ± 5 до ± 15 %;
- измеритель уровня MV-62 (рег. № 7516-79), пределы допускаемой относительной по-
грешности измерений уровня синусоидальных сигналов в диапазоне частот от 200 Гц до
2,1 МГц от ± 0,5 дБ до ± 1,7 дБ, в диапазоне уровня синусоидальных сигналов от минус 130 до
плюс 20 дБм (0 дБм соответствует уровню сигнала 1 мВт).
Сведения о методиках (методах) измерений
Сведения приведены в Руководстве по эксплуатации (ИЛПГ.469436.001 РЭ).
Нормативные и технические документы, устанавливающие требования к тестерам циф-
ровых линий "МОРИОН-Е1"
1 ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие
технические условия.
2 ГОСТ 26886-86. Стыки цифровых каналов и групповых трактов первичной сети ЕАСС.
Основные параметры.
3 ОСТ 45.134-99. Приборы для измерения дрожания и дрейфа фазы в цифровых сигналах
электросвязи. Министерство Российской Федерации по связи и автоматизации.
4 Тестер цифровых линий "МОРИОН-Е1". Технические условия (ИЛПГ.469436.001 ТУ)
Изготовитель
Открытое акционерное общество "Морион", г. Пермь.
Юридический (почтовый) адрес: 614600, г. Пермь, шоссе Космонавтов, 111
Телефон:
(342) 221-89-10, 214-49-93
, Факс:
(342) 221-79-16, E-mail:
ИНН 5905000038
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательскийинститут физико-техническихирадиотехнических измерений»
(ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок Менде-
леево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.
Телефон/факс: (495) 526-63-00. E-mail:
.
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в
целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____»______________2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 24265-03 | Анализаторы телефонных линий | LT 2000 | Фирма "ATEN", Италия | 1 год | Перейти |
| 54982-13 | Тестеры оптические сетевые | ONT-600 | Фирма "JDSU Deutschland GmbH", Германия | 1 год | Перейти |
| 58709-14 | Адгезиметры (скретч-тестеры) | Revetest, Revetest Express и Revetest Express Plus | Фирма "CSM Instruments SA", Швейцария | 1 год | Перейти |
| 80023-20 | Комплекты волоконно-оптических линий преобразования медленно изменяющихся импульсных напряжений четырёхканальные ПМИН-4К | Общество с ограниченной ответственностью "Полюс-М" (ООО "Полюс-М"), г. Москва | 1 год | Перейти | |
| 58288-14 | Тестеры оптические | AQ1100 | Фирма "Yokogawa Meters & Instruments Corporation", Япония | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
