Дефектоскопы ультразвуковые процессорные УДЦ-201П, ГРСИ 17501-09
Номер госреестра:
17501-09
Наименование СИ:
Дефектоскопы ультразвуковые процессорные
Обозначение типа:
УДЦ-201П
Производитель:
ОАО НПО "ЦНИИ технологии машиностроения" (ЦНИИТМАШ), г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
22.08.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 35450
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дефектоскопы ультразвуковые процессорные УДЦ-201П
Назначение средства измерений
ДефектоскопыультразвуковыепроцессорныеУДЦ-201П(далеепотексту –
дефектоскопы) предназначены для измерений амплитуды эхо-сигнала и глубины залегания
дефектов типа нарушения сплошности и однородности материалов, полуфабрикатов,
готовых изделий и сварных соединений, а также для измерений толщины материала.
Описание средства измерений
Принципдействиядефектоскоповоснованнапрохождении,отражениии
трансформации ультразвуковых колебаний (УЗК) на неоднородностях, несплошностях
материалов (дефектах).
Генераторимпульсоввозбуждения(ГИВ)возбуждаетпьезоэлектрический
преобразователь (ПЭП). УЗК, генерируемые ПЭП распространяются в объекте контроля,
отражаются от дефекта и принимаются дефектоскопом при различных положениях ПЭП
относительно дефекта. Совокупность данных, собранных о дефекте, обрабатывается
встроенным процессором. Результаты обработки в виде потребительских параметров дефекта
отображаются на экране и (или) заносятся в энергонезависимую память дефектоскопа, где
могут сохраняться в течение длительного срока (до 10 лет).
По окончании сеанса работы с дефектоскопом результаты контроля могут быть
перезаписаны в компьютерный банк данных о состоянии объекта контроля или представлены в
виде документа.
В режиме ручной настройки параметров дефектоскопа клавиатура дефектоскопа
обеспечивает возможность оперативного изменения амплитудно-временных параметров
измерительного тракта прибора, а также подключение функций регулировки чувствительности
и коррекции чувствительности с учетом шероховатости поверхности контролируемого изделия.
Дефектоскоп снабжен опциями: «заморозка изображения», временная регулировка
чувствительности по законам t-2 и t-3, DAC-кривыми и АРД-диаграммами и др.
В приборе имеется два независимых строба.
В режиме текстового редактирования прибор позволяет:
-введениеипросмотртекстовыхкомментариев,содержащихсведенияо
контролируемом изделии и параметрах контроля,
- текстового редактирования комментариев и параметров настройки с автоматической
корректировкой внесенных изменений.
Прибор обеспечивает автоматическое измерение амплитуды сигнала и глубины
залегания дефектов. Вся информация отображается на катодо-люминисцентном черном экране
с желтым свечением.
Электронный блок дефектоскопа обеспечивает работу с прямыми, наклонными и
раздельно-совмещенными пьезоэлектрическими преобразователями.
Дефектоскоп дополнительно может быть укомплектован релейным восьмиканальным
аналоговым мультиплексором.
Областьприменениядефектоскопов-вмашиностроении,судостроении,
металлургической промышленности, строительстве, на железнодорожном и трубопроводном
видах транспорта, энергетике для контроля изделий технологического оборудования как в
условиях производства так и процессе эксплуатации.
Лист № 2
Всего листов 5

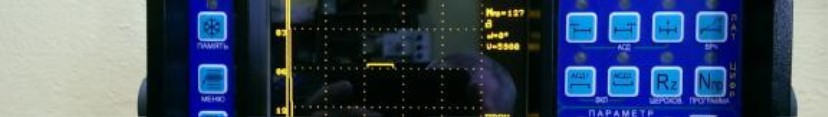

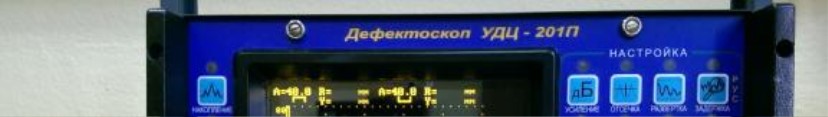

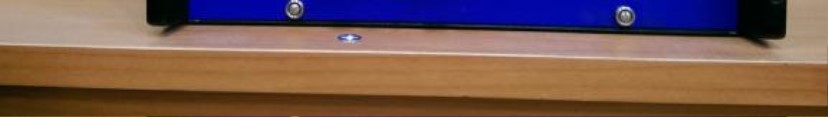

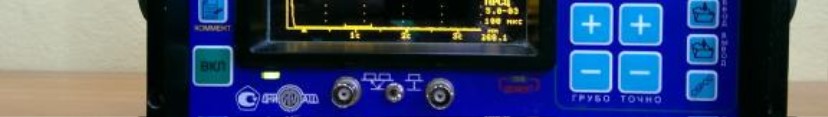

Рисунок 1 – Общий вид Дефектоскопов ультразвуковых процессорных УДЦ-201П

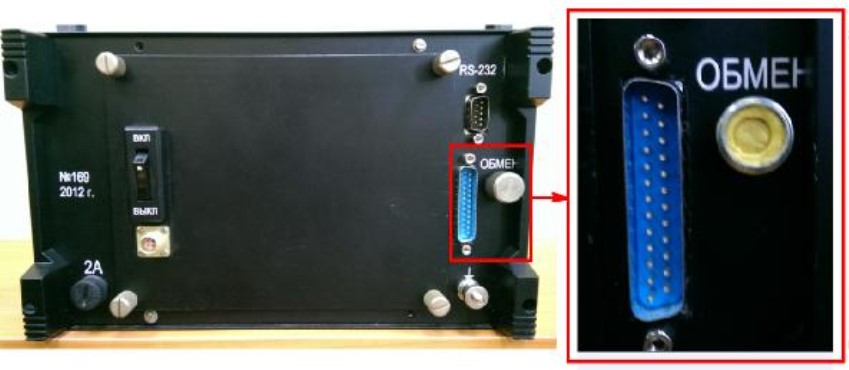

На рисунке 2 показано место пломбировки электронного блока дефектоскопа для
предотвращения несанкционированного доступа.
Рисунок 2 – Место пломбировки электронного блока дефектоскопа
Программное обеспечение
На электронный блок дефектоскопа устанавливается программное обеспечение (ПО)
«УДЦ-201П», выполняющее следующие функции:
- ручная настройка параметров прибора в заданной программе и ее запоминание;
- воспроизведение параметров настройки по заданному номеру программы настройки;
- просмотр параметров настройки выбранной программы в режиме текстового
редактирования;
- текстовое редактирование параметров настройки выбранной программы;
- запоминание результатов ультразвукового контроля (память экрана) во внутренней
энергонезависимой памяти;
- передача запомненных результатов на внешнюю ЭВМ.
Идентификационные данные (признаки) метрологически значимой части программного
обеспечения дефектоскопов указаны в таблице 1.
Лист № 3
Всего листов 5
Идентификационное
наименование ПО
Номер версии
(идентификационный
номер) ПО
Таблица 1
УДЦ-201П
5.16 и выше
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
-
Алгоритм
вычисления
цифрового
идентификатора ПО
-
Защитапрограммногообеспеченияотнепреднамеренныхипреднамеренных
изменений соответствует уровню «С».
Значение характеристики
100
1 - 5
1000
500
1 - 4720
± 1
± 4
± 10
± 0,5
12,5 - 800
0 - 200
± 0,3
± 1,25
± 3
0,5∙10
-4
(80 дБ) - 0,5 (0 дБ)
± 1
1000 - 9999
0 - 60
0 - 74
± 0,25
24
Метрологические и технические характеристики
Таблица 2
Наименование характеристики
Минимальное значение амплитуды импульсов ГИВ
(зондирующих), В, не менее
Номинальная частота, МГц
Частота следования зондирующих импульсов, Гц
- на развертках 12,5 - 200 мкс
- на развертках 400 и 800 мкс
Диапазон измеряемых расстояний (глубины, толщины) по стали, мм
Пределы допускаемой абсолютной погрешности измерений
расстояний (глубины, толщины), мм, не более
- на развертках 12,5 - 200 мкс
- на развертке 400 мкс
- на развертке 800 мкс
Пределы допускаемой абсолютной погрешности настройки
порогового индикатора, дБ, не более
Длительность развертки, мкс
Задержка развертки, мкс
Пределы допускаемой абсолютной погрешности измерений
временных интервалов, мкс, не более
- на развертках 12,5 - 200 мкс
- на развертке 400 мкс
- на развертке 800 мкс
Диапазон измеряемых амплитуд сигналов на входе приемника, В
Пределы допускаемой абсолютной погрешности измерений
амплитуд сигналов на входе приемника, дБ, не более
Диапазон задаваемых скоростей распространения УЗК, м/с
Диапазон изменения сигнала временной регулировки
чувствительности (ВРЧ), дБ
Диапазон регулировки коэффициента усиления приемника, дБ
Временная нестабильность чувствительности за 4 часа
непрерывной работы от встроенного аккумулятора, дБ
Время непрерывной работы при питании от сети переменного тока
220 В, 50 Гц, ч
Время непрерывной автономной работы от встроенного
аккумулятора при нормальных условиях, без замены аккумулятора, ч
Масса (без источника питания), кг
Габаритные размеры (без ручки для переноса), мм
6
3,4
255 × 156 × 165
Лист № 4
Всего листов 5
Средняя наработка на отказ с учетом технического обслуживания, ч10000
Средний срок службы (исключая ПЭП и аккумулятор), лет 5
Электрическое питание осуществляется от следующих источников:
- от сети переменного тока напряжением, В220 ± 22
частотой, Гц 50 ± 1
- от встраиваемого аккумулятора с номинальным напряжением, В12
Мощность, потребляемая от сети переменного тока, ВА15
Ток, потребляемый от встраиваемого аккумулятора при
номинальном значении напряжения 12 В, мА, не более1000
Условия эксплуатации:
Температура окружающего воздуха, °C0 - 50
Относительная влажность воздуха (при температуре 35 °С), %, не
более80
Знак утверждения типа
наносится на переднюю панель дефектоскопа методом наклеивания и на титульный лист
руководства по эксплуатации 3201.00.000РЭ типографским способом.
1 экз.
Количество
1 шт.
1 шт.
1 шт.
3 шт.
3 шт.
2 шт.
по индивидуальному заказу
2 комплекта
1 экз.
1 экз.
Комплектность средства измерений
Таблица 3
Наименование и условное обозначение
Дефектоскоп ультразвуковой процессорный УДЦ-201П
Преобразователи ультразвуковые*
П111-2,5
П111-5,0
П121-1,8 (40°, 50° и 65°)
П121- 2,5 (40°, 50° и 65°)
П121-5,0 (65° и 70°)
Датчик шероховатости ДШВ
Кабели соединительные
Футляр
Дискета
Дефектоскоп ультразвуковой процессорный УДЦ-201П.
Руководство по эксплуатации 3201.00.000РЭ
Зарядное устройство
Аккумулятор
Восьмиканальный аналоговый мультиплексор
Блок питания сетевой
1 шт.
1 шт.
по индивидуальному заказу
1 шт.
* Количество преобразователей может корректироваться по желанию заказчика.
Поверка
осуществляется по документу РЭ 3201.00.000 (раздел 13 «Методика поверки») «Дефектоскоп
ультразвуковой процессорный УДЦ-201П. Руководство по эксплуатации», согласованному ГЦИ
СИ ФГУП «ВНИИОФИ» в апреле 2009 г.
Основные средства поверки:
- осциллограф цифровой TDS2012B, диапазон измеряемых размахов напряжений
импульсных радиосигналов от 10 мВ – до 400 В (с делителем 1:10). Пределы допускаемой
относительной погрешности измерения амплитуд сигналов для коэффициентов отклонения от
10 мВ/дел до 5 В/дел - ± 3 %;
Лист № 5
Всего листов 5
- тестер ультразвуковой МХ02-УЗТ-1, диапазон длительности радиоимпульсов от 0,5 до
80 мкс, диапазон задержки радиоимпульсов относительно синхроимпульсов от 2 до 2000 мкс,
диапазон ослабления аттенюатора от 0 до 101 дБ, пределы допускаемой абсолютной
погрешности на частоте 10 МГц: ± (0,1+0,0075 ∙ N) дБ, где N – значение устанавливаемого
ослабления, дБ;
- образцы № 2 и № 3 из комплекта контрольных образцов и вспомогательных устройств
КОУ-2, скорость продольной ультразвуковой волны (5900 ± 118) м/с, образец № 2: высота
59 мм, боковые цилиндрические отверстия диаметром 2 и 6 мм, образец № 3: радиус
цилиндрической поверхности 55 мм.
Сведения о методиках (методах) измерений
«Дефектоскоп ультразвуковой процессорный УДЦ-201П. Руководство по эксплуатации
3201.00.000РЭ», разделы 6 и 7.
Нормативные и технические документы, устанавливающие требования к дефектоскопам
ультразвуковым процессорным УДЦ-201П
«ДефектоскопультразвуковойпроцессорныйУДЦ-201П.Техническиеусловия
3201.00.000 ТУ».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- вне сферы государственного регулирования.
Изготовитель
ОткрытоеакционерноеобществоНаучно-производственноеобъединение
«Центральный научно-исследовательский институт технологии машиностроения»
(ОАО НПО «ЦНИИТМАШ»)
Юридический адрес: 115088, г. Москва, Шарикоподшипниковская ул., д. 4
Телефон/факс: (495) 674-21-96
Сайт: www. cniitmash.ru
E-mail:
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33; факс: (495) 437-31-47.
E-mail:
.
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«______»_____________2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 19411-00 | Толщиномеры ультразвуковые | TT100, TT110 | Фирма "Time Group Inc.", Китай | 1 год | Перейти |
| 31157-11 | Дефектоскопы ультразвуковые | МИГ-УКСМ УДС2-122 | ОАО "Радиоавионика", г.С.-Петербург | 1 год | Перейти |
| 12166-90 | Преобразователи ультразвуковые | ПКО | Дорожная дефектоскопная лаборатория Северной ж.д., г.Ярославль | 1 год | Перейти |
| 60172-15 | Дефектоскопы лазерно-ультразвуковые | УДЛ-2М | ООО "Линкс 2000", г.Москва | 1 год | Перейти |
| 17501-03 | Дефектоскопы ультразвуковые процессорные | УДЦ-201П | ФГУП ЦНИИТМАШ, г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
