Дефектоскопы лазерно-ультразвуковые УДЛ-2М, ГРСИ 60172-15
Номер госреестра:
60172-15
Наименование СИ:
Дефектоскопы лазерно-ультразвуковые
Обозначение типа:
УДЛ-2М
Производитель:
ООО "Линкс 2000", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
19.03.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Лист № 1
Всего листов 5
Приложение к свидетельству № 58219
об утверждении типа средств измерений
ЛАСОВАН
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дефектоскопы лазерно-ультразвуковые УДЛ-2М
Назначение средства измерений
Дефектоскопы лазерно-ультразвуковые УДЛ-2М (далее – дефектоскопы) предназначены
для прецизионных измерений скорости продольных ультразвуковых волн в образцах различных
конструкционныхматериалов(металлов,сплавов,керамик,пластмасс,композитных
материалов) при одностороннем доступе к объекту контроля.
Описание средства измерений
Принцип действия дефектоскопа УДЛ-2М основан на лазерном термооптическом
возбуждении наносекундных ультразвуковых импульсов продольных акустических волн в
специальном широкополосном оптико-акустическом преобразователе и измерении скорости
распространения этих импульсов в исследуемом образце при одностороннем доступе
преобразователя к образцу. Используется время-пролетный метод измерений – по известной
толщине образца и измеряемой разности времен прихода на пьезоприемник преобразователя
зондирующего ультразвукового импульса и сигнала, отраженного от тыльной поверхности
образца, рассчитывается скорость продольных ультразвуковых волн в образце.
Методика обработки сигналов основана на спектральном анализе и обратной
фильтрации (деконволюции) ультразвукового сигнала, прошедшего в образец и отраженного от
его тыльной поверхности, с зондирующим (опорным) сигналом оптико-акустического
преобразователя.
Дефектоскоп включает в себя:
- оптоэлектронный блок, в состав которого входит импульсный Nd:YAG-лазер с диодной
накачкой,модуляциейдобротностиивысокойчастотойповторенияимпульсов,
предназначенный для термооптического возбуждения широкополосных ультразвуковых
сигналов и аналого-цифровой преобразователь (АЦП);
- широкополосные оптико-акустические преобразователи ПЛУ-6П-02 (основной),
ПЛУ-6Н-02(дополнительный),предназначенныедляультразвуковогооблучения
контролируемого образца и пьезоэлектрической регистрации рассеянных акустических
сигналов в широкой полосе частот;
- оптоволоконный кабель для передачи лазерного излучения в оптико-акустический
преобразователь;
- информационно-измерительный комплекс, включающий в себя систему цифровой
записи и накопления информации на базе персонального компьютера типа «Ноутбук».
Комплекс предназначен для организации автоматизированного сбора, математической
обработки сигналов и отображения результатов измерений на мониторе компьютера;
- кабель USB-2.0 для связи аналого-цифрового преобразователя оптико-электронного
блока с информационно-измерительным комплексом;
- специализированное программное обеспечение (ПО)
Фотография общего вида дефектоскопов представлена на рисунке 1. Схема пломбировки
от несанкционированного доступа представлена на рисунке 2.
Лист № 2
Всего листов 5

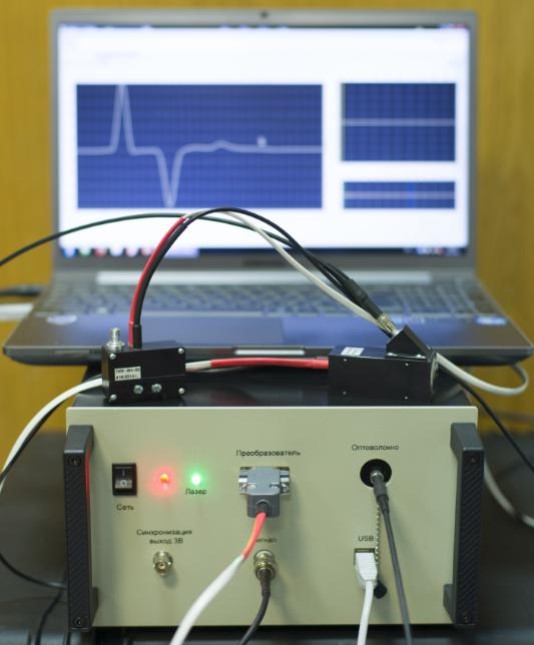

Рисунок 1 – общий вид дефектоскопов

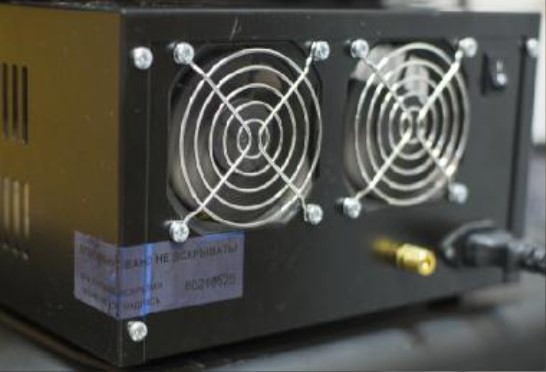

Рисунок 2 – Схема пломбировки оптоэлектронного блока от несанкционированного доступа
Программное обеспечение
На информационно-измерительный комплекс устанавливается специализированное ПО,
которое выполняет функции считывания, запоминания, математической обработки и
представления результатов на экране монитора, а также интерактивного управления обработкой
результатов и создания документа контроля.
Лист № 3
Всего листов 5
Идентификационное
наименование ПО
Номер версии
(идентификационны
й номер) ПО
DSV
v.1.1.0.1 и выше
-
-
ПО позволяет осуществлять:
- вывод сигнала на экран компьютера в реальном режиме времени;
- сохранение данных выходных сигналов в файле и чтение их из текстового файла;
- цифровую фильтрацию и накопление сигнала;
- перенос данных контроля в другие приложения;
- работу в интерактивном режиме с помощью эргономичного пользовательского
интерфейса.
Идентификационные признаки ПО дефектоскопов соответствуют данным, приведенным
в таблице 1.
Таблица 1
Цифровой
идентификатор ПО
(контрольная сумма
исполняемого кода)
Алгоритм
вычисления
цифрового
идентификатора ПО
Защита ПО дефектоскопов от непреднамеренных и преднамеренных изменений
соответствует уровню «средний» согласно Р 50.2.077-2014.
От 0,1∙10
3
до 99∙10
3
±
1
435 х 135 х 305
От плюс 15 до плюс 35
От 50 до 80
Значение
От 0,1 до 15
От 1 до 100
От 3 до 4
0,5
5
25
+
22
~220
-
33
50
±
1,25
250
Метрологические и технические характеристики
Таблица 2
Наименование характеристики
Диапазон частот, МГц
Диапазон толщин объектов контроля по стали, мм
Диапазон измеряемых значений скорости
распространения продольных ультразвуковых волн, м/с
Пределы допускаемой относительной погрешности
измерения скорости распространения продольных
ультразвуковых волн, %
Диаметр ультразвукового пучка, мм
Частота повторения импульсов, кГц, не менее
Производительность, измерение в с, не менее
Габаритные размеры, длина х высота х ширина, мм, не
более
Масса оптоэлектронного блока дефектоскопа, кг, не более
Питание осуществляется от сети переменного тока с
- напряжением, В
- частотой, Гц
Потребляемая мощность, Вт, не более
Условия эксплуатации:
Температура окружающей среды,
о
С
Относительная влажность воздуха при температуре плюс
25
о
С, %
Знак утверждения типа
Знак утверждения типа наносится на оптоэлектронный блок дефектоскопа методом
наклеивания этикетки и на титульный лист руководства по эксплуатации методом печати.
Лист № 4
Всего листов 5
1 компл.
1 шт.
Количество
1 шт.
1 шт.
1 шт.
*
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
1 экз.
Комплектность средства измерений
Таблица 3
№Наименование
1Оптоэлектронный блок
2Оптоволоконный кабель, длина 1,5 м
3Широкополосный оптико-акустический преобразователь ПЛУ-6П-02
4Широкополосный оптико-акустический преобразователь ПЛУ-6Н-02
5Информационно-измерительный комплекс в составе персонального
компьютера типа «Ноутбук» в комплекте с адаптером электропитания и
«мышью»
6Соединительный кабель связи портов USB2.0 АЦП и компьютера, длина
1,5 м
7Микрометр электронный
8Штангенциркуль электронный
9Мера скорости ультразвука (МСУ-ДР-10)
10 Мера скорости ультразвука (МСУ-ОС-10)
11 Мера скорости ультразвука (МСУ-КВ-10)
12 Паспорт
13 Руководство по эксплуатации
14 Методика поверки
* - Поставляется по дополнительному заказу
Поверка
осуществляется согласно методике поверки МП 019.Д4-14 «ГСИ. Дефектоскопы лазерно-
ультразвуковые УДЛ-2М. Методика поверки», утвержденной ФГУП «ВНИИОФИ» в декабре
2014 г.
Основные средства поверки:
Комплект образцовых ультразвуковых мер КМТ176М-1 (Госреестр № 6578-78).
Сведения о методиках (методах) измерений
Сведения о методах измерений приведены в разделе 6 руководства по эксплуатации
«Дефектоскоп лазерно-ультразвуковой УДЛ-2М. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к дефектоскопам
лазерно-ультразвуковой УДЛ-2М
1 ГОСТ Р 8.756-2011. ГСИ. Государственная поверочная схема для средств измерений
скорости распространения продольных ультразвуковых волн в твердых средах.
2 Дефектоскоп лазерно-ультразвуковой УДЛ-2М. Технические условия. 427610-001-
18431500-2006.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
При выполнении работ по оценке соответствия продукции и иных объектов
обязательным требованиям в соответствии с законодательством Российской Федерации о
техническом регулировании.
Лист № 5
Всего листов 5
Изготовитель
Общество с ограниченной ответственностью «ЛИНКС 2000» (ООО «ЛИНКС 2000»)
Адрес: 107078 г. Москва, ул. Каланчевская, 2/1, стр. 1
Телефон/факс: (495) 644-3251.
E-mail:
.
научно-
средств
Испытательный trial
Федеральное государственное унитарное предприятие «Всероссийский
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»).
Адрес: 119361, г. Москва, ул. Озерная, 46.
Телефон: (495) 437-56-33.
Факс: (495) 437-31-47.
E-mail:
.
Сайт:
.
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний
измерений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____»__________2015 г.
