Манометры, вакуумметры и мановакуумметры показывающие ДМ 8010, ДВ 8010, ДА 8010, ГРСИ 14547-95
Номер госреестра:
14547-95
Наименование СИ:
Манометры, вакуумметры и мановакуумметры показывающие
Обозначение типа:
ДМ 8010, ДВ 8010, ДА 8010
Производитель:
ТОО "Старх", г.Томск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.06.2001
Описание типа:
-
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 44574
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Манометры, вакуумметры и мановакуумметры показывающие ДМ 8010, ДВ
8010, ДА 8010
Назначение средства измерений
Манометры, вакуумметры и мановакуумметры показывающие ДМ 8010, ДВ 8010, ДА
8010 (далее приборы) предназначены для измерения избыточного и вакуумметрического дав-
ления неагрессивных, некристаллизующихся жидкостей, газа и пара в различных отраслях на-
родного хозяйства и для поставки на экспорт.
Описание средства измерений
Принцип действия приборов основан на уравновешивании измеряемого давления си-
лами упругой деформации манометрической пружины.
Под воздействием измеряемого давления свободный конец пружины перемещается и
через передаточный механизм приводит во вращательное движение указательную стрелку
прибора.
Приборы изготавливаются в стальном корпусе диаметром 250 мм с радиальным рас-
положением штуцера.
Фотография общего вида прибора приведена на рисунке 1.
Рисунок 1 - Фотография общего вида манометров, вакуумметров и мановакуумметров пока-
зывающих ДМ 8010, ДВ 8010, ДА 8010.
Лист № 2
всего листов 4

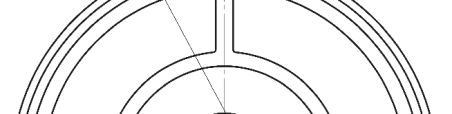

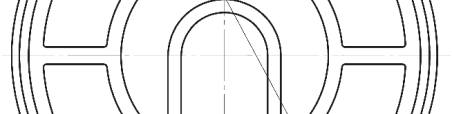

Схема обозначения мест для нанесения оттисков клейм приведена на рисунке 2.

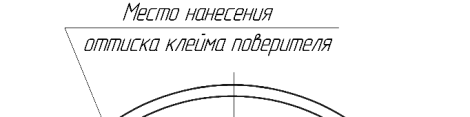

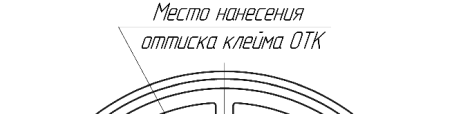

Рисунок 2 - Схема обозначения мест для нанесения оттисков клейм

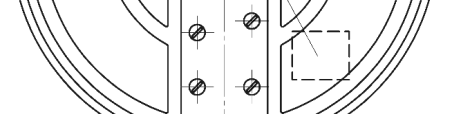

Схема обозначения места пломбировки от несанкционированного доступа приведена
на рисунке 3.
Рисунок 3 - Trial обозначения места пломбировки от несанкционированного доступа
Лист № 3
всего листов 4
Метрологические и технические характеристики
Условное обозначение приборов и диапазоны измерений приведены в таблице 1.
Метрологические и технические характеристики, включая показатели точности:
Предел допускаемой основной погрешности , %
±
1,5
По защищенности от проникновения пыли и воды соответствуют степени защиты
IP 40 по ГОСТ 14254.
По устойчивости к воздействию температуры и влажности окружающего воздуха
приборы соответствуют группе исполнения С4 по ГОСТ Р 52931 и имеют исполнение У ка-
тегории 2 по ГОСТ 15150, но для работы при температуре от минус 50 до плюс 60 °С.
Габаритные размеры, мм, не более250×53×283
Масса, кг, не более 2,2
Средняя наработка на отказ, ч 100000 Полный
средний срок службы, лет 10
Таблица 1
Обозначение
ДМ 8010
ДВ 8010
ДА 8010
МПа
от (от 0 до 0,1) до (от 0 до 60)
от -0,1 до 0
от (от - 0,1 до 0) до (от 0,15 до 2,4)
от (от 0 до 1) до (от 0 до 600)
от -1 до 0
от -1 до 24
от (от -1 до 0) до (от 1,5 до 24)
Знак утверждения типа
Знак утверждения типа наносится на циферблат методом офсетной печати и на экс-
плуатационную документацию – типографским способом.
Комплектность средства измерений
В комплект поставки входят:
- прибор (манометр, вакуумметр и мановакуумметр) 1 шт.
- паспорт 1 экз.
- руководство по эксплуатации 1 экз.
(допускается прилагать один экз. на каждые десять приборов, отправ-
ляемых в один адрес, если иное количество не оговорено при заказе)
Поверка
осуществляется по МИ 2124-90 "Манометры, вакуумметры и мановакуумметры, напоромеры,
тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки"
Нормативные и технические документы устанавливающие требования к манометрам,
вакуумметрам и мановакуумметрам показывающим ДМ 8010, ДВ 8010, ДА 8010
1.ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тя-
гомеры и тягонапоромеры. Общие технические условия».
2.ТУ 4212-001-42368375-01 «Манометры, вакуумметры и мановакуумметры пока-
зывающие ДМ 8010, ДВ 8010, ДА 8010. Технические условия»
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Осуществление производственного контроля над соблюдением установленных законо-
дательством Российской Федерации требований промышленной безопасности к эксплуатации
опасных производственных объектов (в том числе в нефтегазодобывающей, нефтеперераба-
тывающей, химической и других промышленностях).
Лист № 4
всего листов 4
Изготовитель
Закрытое акционерное общество «Сектор-М» (ЗАО «Сектор-М»)
Юридический адрес : 634061, Россия, г. Томск, пр. Комсомольский, 62
Почтовый адрес: 634061, Россия, г. Томск, пр. Комсомольский, 62
Телефон:(3822) 41-77-74; факс (3822) 41-77-74
е-mail:
Испытательный центр
ГЦИ СИ ФГУП «Всероссийский научно-исследовательский институт метроло-
гической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озёрная, 46.
Тел: (495) 437-55-77, факс: (495) 437-56-66.
Аттестат аккредитации № 30004-08 от 27.06.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.п
.
«___» __________ 2011г.
