Номер госреестра:
13119-06
Наименование СИ:
Счетчики электрической энергии
Обозначение типа:
ЦЭ6807Б
Производитель:
АО "Электротехнические заводы "Энергомера", г.Ставрополь
Межповерочный интервал:
16 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
22.09.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 44226/1
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии ЦЭ6807Б
Назначение средства измерений
Счетчики электрической энергии ЦЭ6807Б (в дальнейшем - счетчики) предназначены
для измерения активной энергии в однофазных двухпроводных цепях переменного тока.
Описание средства измерений
Счетчики применяются внутри помещений, в местах, имеющих дополнительную защиту
от влияния окружающей среды, в жилых и в общественных зданиях, в бытовом и в мелкомотор-
ном секторе.
Принцип действия счетчиков основан на перемножении входного сигнала тока и напря-
жения по методу широтно-импульсной модуляции с последующим преобразованием аналого-
вого сигнала, пропорционального входной мощности, в частоту следования импульсов. Сумми-
рование этих импульсов счетным механизмом дает количество активной энергии.
Счетчик также имеет в своем составе испытательное выходное устройство для подклю-
чения к системам автоматизированного учета потребленной электроэнергии или для поверки,
кроме этого счетчик с электронной индикацией имеет энергонезависимую память, позволяю-
щую сохранять данные при отключении сети и ЖК-дисплей для просмотра измерительной ин-
формации.
Счетчики ЦЭ6807Б могут выпускаться с одной или двумя измерительными цепями тока.
Фото общего вида счетчиков, с указанием схемы пломбировки от несанкционированного
доступа, приведены на рисунках 1, 2, 3.
Структура условного обозначения приведена на рисунке 4.

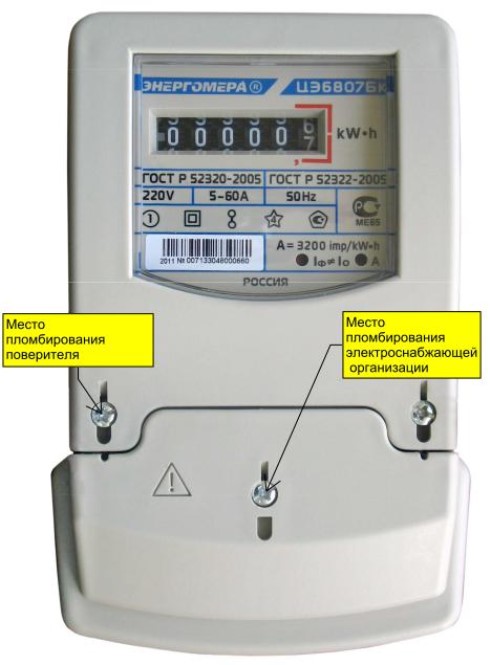

Рисунок 1 - Общий вид счетчика ЦЭ6807Б Р5
Лист № 2
Всего листов 5

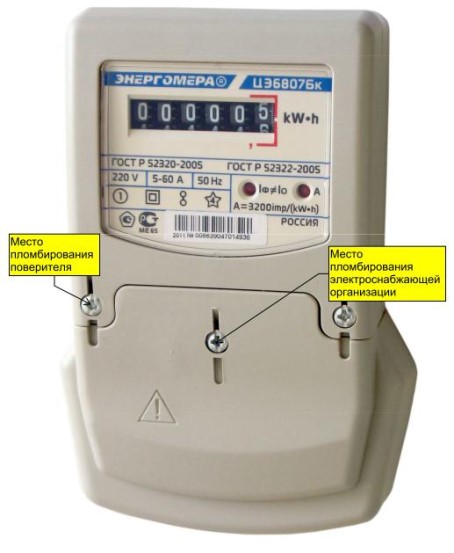

Рисунок 2 - Общий вид счетчика ЦЭ6807Б Ш4
Рисунок 3 - Общий вид счетчика ЦЭ6807Б Ш6
Лист № 3
Всего листов 5
Рисунок 4 - Структура условного обозначения счетчиков
ЦЭ6807БХ Х Х Х-Х Х Х Х Х
Наличие двух измерительных trial тока:
Д1…9
Примечание - цифра указывает номер конструктив-
ного исполнения цепей тока
Наличие второго тарифа:
2Т~;
2Т-
Тип корпуса:
Ш, Ш1…9 - для установки в шкаф;
Р, Р1…9 - для установки на рейку.
Примечание - цифра указывает номер конструктив-
ного исполнения корпуса.
Тип отсчетного механизма:
М6 - шестиразрядный механический;
М7 - семиразрядный механический;
Э - электронный
Максимальный ток:
50 А
60 А
80 А
100 А
Базовый ток:
5 А
10 А
Номинальное фазное напряжение:
100 В;
220 В;
230 В
Класс точности по ГОСТ Р 31819.21-2012:
1
2
Расширенный температурный диапазон:
К - температурный диапазон от минус 40
°
С
Лист № 4
Всего листов 5
Метрологические и технические характеристики
Таблица 1
Диапазон входных сигналов:
-сила тока
-напряжение
-коэффициент мощности
Базовый ток
Максимальный ток
Номинальное напряжение
Класс точности по ГОСТ 31819.21-2012
Диапазон рабочих температур окру-
жающего воздуха
0,05I
б
…I
макс
(0,8 … 1,15) U
ном
0,8 (емк) … 1,0 … 0,5 (инд)
5 А или 10 А
50 А, 60 А, 80 А или 100 А
100 В, 220 В или 230 В
1 или 2
от минус 40 до 60
°
С для счетчиков исполнения "К";
от минус 30 до 60
°
С для остальных счетчиков
от 400 имп/кВт
·
ч до 16000 имп/кВт
·
ч
(50 ± 2,5) Гц или (60 ± 3) Гц
от 12,5 мА до 50 мА
6 - для "М6",
7 - для "М7" и для "Э"
не более 0,1 В
•
А при базовом токе
Диапазон значений постоянной счетчика
Рабочий диапазон изменения частоты
измерительной сети счетчика
Стартовый ток (чувствительность)
Количество десятичных знаков индика-
тора
Полная мощность, потребляемая цепью
тока
Полная (активная) мощность, потреб-
ляемая цепью напряжения
Масса счетчика
Габаритные размеры, мм, не более
(длина; ширина; высота)
Средняя наработка до отказа
Средний срок службы до первого капи-
тального ремонта счетчиков
не более 8 В
•
А (0,8 Вт) при номинальном напряже-
нии 220 В, не более 9 В
•
А (0,8 Вт) при номинальном
напряжении 230 В
для корпуса "Ш5" не более 1,0 кг, для остальных
корпусов не более 0,6 кг
215; 134; 110 - для счетчиков с корпусом "Ш";
123; 123; 75 - для счетчиков с корпусом "Р".
160000 ч
30 лет
Знак утверждения типа
наносят на панель счетчиков офсетной печатью (или другим способом, не ухудшающим каче-
ства), на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
В комплект поставки входит:
- счетчик электрической энергии ЦЭ6807Б (одно из исполнений);
- руководство по эксплуатации ИНЕС.4111152.038.ХХ, где ХХ- исполнение счетчика
(одно из исполнений);
- формуляр ИНЕС.4111152.080 (одно из исполнений);
По требованию организаций, производящих регулировку, ремонт и поверку счетчиков,
дополнительно высылаются инструкция по поверке, руководство по среднему ремонту и ката-
лог деталей.
Поверка
осуществляется по документу ИНЕС.411152.030 И3 «Счетчики электрической энергии типа
ЦЭ6807Б. Инструкция по поверке», утвержденному ФГУП «ВНИИМС» в августе 2010 г.
Лист № 5
Всего листов 5
В перечень основного поверочного оборудования входят:
- установка для поверки счетчиков электрической энергии ЭНЕРГОМЕРА СУ001/Х-ХХ-Р0;
- универсальная пробойная установка УПУ-10;
- секундомер СО спр-2б;
Сведения о методиках (методах) измерений
Методика измерений на счетчики электрической энергии ЦЭ6807Б приведена в доку-
менте:«СчетчикиэлектрическойэнергииЦЭ6807Б.Руководствопоэксплуатации»
ИНЕС.4111152.038.ХХ, где ХХ- исполнение счетчика.
Нормативные и технические документы, устанавливающие требования к счетчикам
электрической энергии ЦЭ6807Б
1 ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного
тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности
1 и 2».
2 ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного
тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической
энергии».
3 ТУ 4228-029-46146329-2000 «Счетчики электрической энергии ЦЭ6807Б. Технические
условия».
Изготовитель
Акционерное общество «Электротехнические заводы «Энергомера» (АО «Энергомера»)
ИНН 2635133470
355029, Россия, г. Ставрополь, ул. Ленина, 415
Телефоны: (8652) 35-75-27 центр консультации потребителей; 35-67-45 канцелярия
Телефон/факс: (8652) 56-66-90 центр консультации потребителей; 56-44-17 канцелярия
E-mail:
Cайт:
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
