Преобразователи измерительные напряжения постоянного тока Е857, ГРСИ 9506-18
Номер госреестра:
9506-18
Наименование СИ:
Преобразователи измерительные напряжения постоянного тока
Обозначение типа:
Е857
Производитель:
ОАО "Витебский завод электроизмерительных приборов" (ВЗЭП), Беларусь, г.Витебск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.03.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 71440
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи измерительные напряжения постоянного тока Е857
Е857 (в дальнейшем
в унифицированный
Назначение средства измерений
Преобразователь измерительный напряжения постоянного тока
ИП) предназначен для линейного преобразования входного сигнала
электрический сигнал постоянного тока.
Описание средства измерений
По способу преобразования ИП относятся к преобразователям с амплитудно-импульсной
модуляцией и демодуляцией, что обеспечивает гальваническое разделение входных и
выходных цепей.
ИП применяют для контроля токов и напряжений постоянного тока электрических
систем и установок в бортовой и стационарной аппаратуре технической диагностики
подвижногосоставажелезныхдорог,длякомплекснойавтоматизацииобъектов
электроэнергетики, в автоматизированных системах управления технологическими процессами
энергоемких объектов различных отраслей промышленности, включая атомные станции.
ИП выполнены в пластмассовом корпусе, предназначенном для навесного монтажа на
щитах и панелях, с передним присоединением монтажных проводов.
Конструктивно ИП состоят из следующих основных узлов: основания; крышки; крышки
клеммной колодки; контактных узлов; трансформатора; трех печатных плат, одна из указанных
плат является несущей, на которой крепятся остальные печатные платы.
Контактные узлы, установленные в основании, обеспечивают контакт с подводящими
проводами. Крышки контактных узлов защищают контактные узлы от попадания на них
посторонних предметов.
ИПотносятсякоборудованию,эксплуатируемомувстационарныхусловиях
производственных помещений, вне жилых домов.
ИП имеют модификации, отличия между которыми приведены в таблице 1. Е857 имеют
исполнения: обычное, общеклиматическое (04.1**), экспортное, предназначенное для атомных
станций (АС).
Фотография общего вида ИП приведена на рисунке 1, схема пломбировки от
несанкционированного доступа, с указанием места для нанесения оттиска клейма ОТК и места
нанесения знака поверки на ИП приведены на рисунке 2.
Лист № 2
Всего листов 5

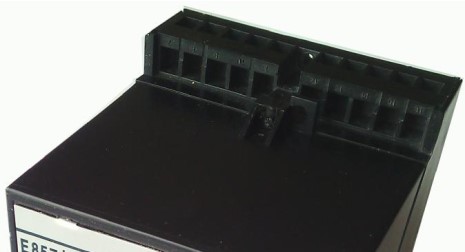

Рисунок 1 – Внешний вид ИП
1. Клеймо ОТК;
2. Место нанесения знака поверки
Рисунок 2 – Схема пломбировки от несанкционированного доступа, с указанием места для
клейма ОТК и места нанесения знака поверки средств измерений на ИП
(вид сверху)
Лист № 3
Всего листов 5
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Основные метрологические и технические характеристики ИП приведены в таблицах 1- 3.
Таблица 1 - Диапазон измерений преобразуемых входных сигналов, диапазон изменения
выходных сигналов
Диапазон изме-ДиапазонДиапазонДопустимая амп-
Тип,рений преобра- изменения изменения литуда
модификация,зуемого входноговыходногосопротивленияпульсации
исполнение сигнала, В сигнала, мА нагрузки, кОм входного
сигнала с
частотой
от 60 до 400 Гц,
%
Е857/1 от 0 до 60
Е857/1 АС от 0 до 100
Е857/1 эксп.испот 0 до 150от 0 до 5от 0 до 315
Е857/1 О4.1**от 0 до 250
от 0 до 500
от 0 до 100050
от 0 до 1500
от 0 до 2000
Е857/3от 0 до 60
Е857/3 АС от 0 до 100
Е857/3 эксп.испот 0 до 150от 4 до 20от 0 до 0,515
Е857/3 О4.1**от 0 до 250
от 0 до 500
от 0 до 100050
от 0 до 1500
от 0 до 2000
Примечание - в ИП выходной сигнал прямо пропорционален среднему значению входного
сигнала.
Значение
5
20
±0,5
Таблица 2 – Основные метрологические характеристики
Наименование характеристики
Нормирующее значение выходного сигнала, мА:
- для Е857/1;
- для Е857/3
Пределы допускаемой основной приведенной погрешности от
нормирующего значения выходного сигнала, %
Номинальное напряжение сети, В
Номинальная частота сети, Гц
220 или 240
50 или 60
Лист № 4
Всего листов 5
4
Значение
0,10
0,15
0,20
0,35
0,70
1,50
2,50
3,00
± 0,5
Таблица 3 - Основные технические характеристики
Наименование характеристики
Потребляемая мощность, В·А, не более:
- от цепи питания;
- от цепи входного сигнала в зависимости от входного сигнала:
- от 0 до 60 В
- от 0 до 100 В
- от 0 до 150 В
- от 0 до 250 В
- от 0 до 500 В
- от 0 до 1000 В
- от 0 до 1500 В
- от 0 до 2000 В
Пределы допускаемой основной приведенной погрешности от
нормирующего значения выходного сигнала, %
Диапазон рабочих температур, °С
Относительная влажность при температуре +35 °С, %
Габаритные размеры (длина×ширина×высота), мм, не более
Масса, кг, не более
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
от -30 до +60
от 92 до 98
120×110×125
0,8
33 000
12
Знак утверждения типа
Знак утверждения типа наносится табличку ИП фотохимическим способом и на
титульные листы эксплуатационной документации типографским способом.
Комплектность средства измерений
Комплектость ИП представлена в таблице 4.
Таблица 4
НаименованиеОбозначениеКоличество
Преобразовательизмерительный
напряженияпостоянноготокаЕ857-1
(модификация по заказу)
Паспорт-1
Руководство по эксплуатации ОПМ.140.152 РЭ 1
*
Методика поверки МП.ВТ.126-2005 1
**
Упаковка-1
* - допускается 1 экз. на 3 изделия при поставке партии в один адрес;
** - при одновременной поставке в один адрес, но не менее 1 экз. в каждый транспортный
ящик.
Поверка
осуществляется по документу МП.ВТ.126-2005 «Преобразователи измерительные напряжения
постоянного тока Е857. Методика поверки», согласованному РУП «Витебский ЦСМC»
25.10.2005 г.
Основные средства поверки:
калибратор программируемый П320 (регистрационный № 4511-74);
компаратор напряжений Р3003 (регистрационный № 7476-91);
магазин сопротивлений Р33 (регистрационный № 1321-60);
магазин сопротивлений Р4002 (регистрационный № 2224-66);
Лист № 5
Всего листов 5
катушкасопротивленияобразцоваяР3210,1Омкл.т.0,01(регистрационный
№ 1162-58);
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма на мастику, уложенную в
углубление корпуса над одним из крепежных винтов ИП, и в виде печати в паспорт или в
свидетельство о поверке ИП.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям измерительным напряжения постоянного тока Е857
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты,
сопротивления аналоговые. Общие технические условия
ТУ 25-0415.046-85 Преобразователи измерительные постоянного тока Е856, напряжения
постоянного тока Е857
Изготовитель
Открытое акционерное общество «Витебский завод электроизмерительных приборов»
(ОАО «ВЗЭП»), Республика Беларусь
Адрес: 210630, Республика Беларусь, г. Витебск, ул. Ильинского, д.19/18
Тел.: 10 375 (212) 67-03-71
Е-mail:
Web-сайт:
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием
«Всероссийский научно-исследовательский институт метрологической службы»
(ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: 8 (495) 437-55-77
Факс: 8 (495) 437-56-66
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
