Номер госреестра:
8777-13
Наименование СИ:
Генераторы сигналов высокочастотные
Обозначение типа:
Г4-158
Производитель:
АО "Нижегородское НПО им.М.В.Фрунзе", г.Нижний Новгород
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
23.08.2018
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52026/1
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Генераторы сигналов высокочастотные Г4-158
Назначение средства измерений
Генераторы сигналов высокочастотные Г4-158 (далее – генераторы) предназначены для
воспроизведения высокочастотных сигналов.
Описание средства измерений
Принцип действия генератора сигналов высокочастотного Г4-158 основан на генерации
высокочастотного сигнала в диапазоне частот от 0,01 до 99,999 МГц в режимах:
- непрерывная генерация (НГ);
- внутренняя амплитудная модуляция синусоидальным напряжением («ВНУТР. АМ»);
- внешняя амплитудная модуляция синусоидальным напряжением («ВНЕШН. АМ»);
- режим работы с дистанционным управлением установкой частоты, уровня выходного
сигнала, коэффициента АМ и вида работ.
Конструктивно генератор выполнен в виде переносного прибора настольного типа.
Большинство функциональных узлов генератора размещено на печатных платах и
расположено в экранированном отсеке. Подача питающих напряжений, сигналов управления в
экранированный отсек и вывод информационных сигналов из экранированного отсека
осуществляется через устройство соединительное, выполненное на основе двухзвенных
фильтров.
Печатные платы выпрямителя и усилителя – стабилизатора входят в состав блока
питания. Аттенюатор выполнен в виде самостоятельного встроенного блока.
Основой генератора Г4-158 является генератор высокой частоты (ВЧ), генерирующий
синусоидальный сигнал в диапазоне частот от 10 до 100 МГц. Перестройка генератора ВЧ
производится посредством коммутации четырех контуров и плавной перестройки их.
Установка и синхронизация частоты генератора ВЧ осуществляется посредством
устройства поиска и кольца автоподстройки (ФАП), элементы которой размещены на платах
делителя программируемого и детектора фазового. В регистр частоты на плате делителя
программируемого переписывается число с регистра частоты на плате устройства управления,
соответствующее устанавливаемой частоте.
По окончании процесса поиска и синхронизации генератор ВЧ вырабатывает сигнал, по
частоте соответствующий числу, записанному в регистр частоты и синхронизированный с
опорной частотой генератора опорной частоты (ГОЧ).
Сигнал с выхода генератора ВЧ поступает на плату фильтров. На плате фильтров
посредством трех фильтров нижних частот (ФНЧ) осуществляется формирование сигнала на
поддиапазонах от 1 до 10 МГц; от 0,1 до 1 МГц; от 0,01 до 0,1 МГц.
Далее сигнал ВЧ поступает на плату усилителя-модулятора. На плате усилителя-
модулятора сигнал ВЧ усиливается по мощности, регулируется плавно в пределах от 0 до
минус 5 дБ, стабилизируется по уровню, модулируется по амплитуде в режиме работы
генератора с амплитудной модуляцией (АМ).
Амплитудная модуляция сигнала в генераторе может осуществляться либо от
внутреннего генератора низкой частоты с частотой 1 кГц, либо от внешнего сигнала источника
сигнала низкой частоты.
Сигнал ВЧ с платы усилителя-модулятора снимается с выхода усилителя ВЧ, который
подключен к повторителю одного из каналов. Этот сигнал ВЧ поступает на аттенюатор и через
аттенюатор на калиброванный выход генератора. Аттенюатор осуществляет регулирование
уровня сигнала ВЧ на выходе генератора на 115 дБ ступенями через 5 дБ.
Общий вид генератора сигналов высокочастотного Г4-158 приведен на рисунке 1.
Лист № 2
Всего листов 6

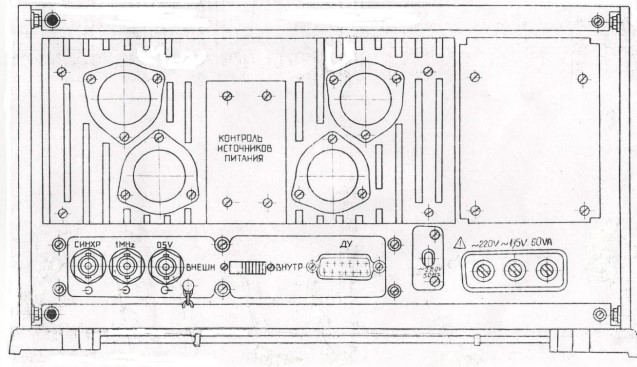

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения
знака поверки представлены на рисунке 2.
Рисунок 2 – Схема пломбировки от несанкционированного доступа,
обозначение мест нанесения знака поверки.
Программное обеспечение
отсутствует.
Рисунок 1 – Общий вид генератора сигналов высокочастотного Г4-158
Место пломбирования с нанесением знака поверки
Место пломбирования с нанесением знака поверки
Лист № 3
Всего листов 6
Метрологические и технические характеристики
Значение
от 0,01 до 99,999
0,002
±0,01
±0,001
1·10
-5
от 10
–6
до 2
1
плавно
+6
±1
±1
0,1
50
1,2
–30
–25
0,1
–135
–140
Таблица 1 - Метрологические характеристики
Наименование характеристики
Диапазон частот, МГц
Запас по краям диапазона, %, не менее
Пределы допускаемой основной погрешности установки частоты по
цифровому индикатору при установке ручки «РАСТР. 0 – 0,01 %» на
риску, %:
- по истечении времени установления рабочего режима в нормальных
и рабочих условиях
- после времени самопрогрева 1 ч в нормальных условиях
Нестабильность частоты сигнала при неизменных внешних условиях
после самопрогрева 1 ч при работе в нормальных условиях и при
неизменном напряжении питания за любой выбранный произвольно
пятнадцатиминутный интервал времени, не более
Пределы регулировки выходного напряжения в режиме «НГ» на
нагрузках (50±0,5) Ом и (75±0,75) Ом, В
Регулировка выходного напряжения проводится:
- в диапазоне от 0 до минус 119 дБ ступенями через, дБ
- в пределах 1 дБ
- ступенью, дБ
Пределы допускаемой основной погрешности установки опорного
уровня выходного напряжения 1,0 В на нагрузках (50±0,5) Ом и
(75±0,75) Ом после времени установления рабочего режима, дБ
Пределы допускаемой основной погрешности установки ослабления
ступенчатого аттенюатора после времениустановления рабочего
режима, дБ
Нестабильностьопорногоуровнявыходногонапряженияпри
неизменных внешних условиях после самопрогрева 1 ч при работе в
нормальных условиях и при неизменном напряжении питания за любой
выбранный произвольно пятнадцатиминутный интервал времени, дБ,
не более
Номинальноезначениевыходногосопротивлениягенераторапо
калиброванному выходу (разъем типа III по ГОСТ 13317-89), Ом
Значение коэффициента стоячей волны по напряжению калиброванного
выхода (КСВН) на частотах свыше 30 МГц, не более
Уровень второй и третьей гармоник несущей частоты в режиме «НГ» по
отношению к уровню сигнала несущей частоты на основном выходе
генератора, дБ, не более:
- в режиме «0 дБ» (1 В)
- в режиме «+6 дБ» (2 В)
Паразитная амплитудная модуляция выходного сигнала генератора в
режиме «НГ» в полосе частот от 30 Гц до 20 кГц, %, не более
Величина спектральной плотности амплитудных шумов в выходном
сигнале при отстройке от несущей на 100 кГц, дБ/Гц, не более
- на частотах до 10 МГц
- на частотах свыше 10 МГц
Выходное напряжение на некалиброванном выходе генератора на полной
нагрузке (50±5) Ом, В
от 0,5 до 1,5
Лист № 4
Всего листов 6
Значение
1000
от 30 до 20000
±10
от 0 до 99
±5
±10
3
(1·10
-6
·f
Н
+60)*
±1
Продолжение таблицы 1
Наименование характеристики
Частота внутреннего источника модуляции в режиме «АМ», Гц
Частота внешнего источника модуляции в режиме «АМ», Гц
Пределыдопускаемойпогрешностичастотывнутреннего
модулирующего источника, %
Пределы регулировки коэффициента АМ, %
Пределы допускаемой основной погрешности установки коэффициента
АМ на модулирующей частоте 1000 Гц при коэффициенте АМ от 5 до
90 %, %
Пределы допускаемой погрешности установки коэффициента АМ в
диапазоне модулирующих частот, %
Коэффициент гармоник огибающей АМ сигнала при коэффициенте
модуляции до 90 %, %, не более
Паразитная девиация частоты в режиме «АМ» при коэффициенте АМ
равной 30 % и частоте модуляции (1000±100) Гц, Гц, не более
Пределыдопускаемойпогрешностиустановкиопорногоуровня
выходного напряжения в режиме «АМ», дБ
* где f
Н
– установленное значение несущей частоты, Гц
Таблица 2 – Основные технические характеристики
Наименование характеристикиЗначение
Время установления рабочего режима, мин, не более 15
Время непрерывной работы, ч, не менее 16
Параметры электрического питания с содержанием гармоник до 5 %, В
- напряжение переменного тока частотой (50±0,5) Гц220±22
- напряжение переменного тока частотой от 372 до 412 Гц 115±5,75
Потребляемая мощность, В·А, не более60
Габаритные размеры, мм, не более
- высота175
- ширина320
- длина340
Масса, кг, не более10,5
Условия эксплуатации
- температура окружающей среды, ºСот –10 до +50
- относительная влажность при температуре плюс 40 ºС, % 93
- атмосферное давление, кПаот 84 до 106
Средний срок службы, лет 15
Средняя наработка на отказ, ч 6000
В генераторе обеспечивается дистанционное управление управляющими сигналами в
двоичном коде 1-2-4-8 с разъема дистанционного управления:
- установкой частоты
- величиной выходного напряжения
- коэффициентом АМ
- режимами работы «НГ», «ВНУТР. АМ», «ВНЕШН. АМ»
Знак утверждения типа
наносится на лицевую панель генератора методом сеткографии и типографским методом на
титульные листы эксплуатационной документации.
Лист № 5
Всего листов 6
Комплектность средства измерений
Обозначение
вР3.260.018
Количество
1 шт.
ЯНТИ.685671.019-10
ЯНТИ.685671.002
НЭЕ4.851.474-25
ЯНТИ.685631.006
вР2.236.004
ЕЭ2.236.132
ЕЦ8.896.005
ЕЦ2.243.064-01
вР5.282.524
ОЮ0.481.005ТУ
ЕЦ4.180.186-02
вР3.260.018РЭ
вР3.260.018РЭ1
вР3.260.018ФО
ЕЦ4.161.652-02
1 шт.*
1 шт.
1 шт.*
1 шт.
1 шт.*
1 шт.
1 шт.*
1 шт.
1 шт.*
5 шт.
1 шт.
1 экз.
1 экз.
1 экз.
1 шт.
Таблица 3 – Комплектность средства измерений
Наименование
1 Генератор сигналов высокочастотный Г4-158
2 Комплект комбинированный
а) кабель соединительный ВЧ
б) кабель соединительный ВЧ
в) кабель соединительный ВЧ
г) шнур соединительный
д) переход
е) переход коаксиальный Э2-114/3
ж) съемник
и) аттенюатор резисторный фиксированный
к) узел печатный
л) вставка плавкая ВП2Б-1В 2,0 А 250 В
м) коробка
3 Руководство по эксплуатации. Часть 1
4 Руководство по эксплуатации. Часть 2. Поверка
5 Формуляр
6 Ящик укладочный
* По отдельному заказу
Поверка
осуществляетсяподокументу вР3.260.018РЭ1 (Часть 2. Поверка) «Генераторсигналов
высокочастотный Г4-158.Руководствопоэксплуатации»,утвержденному ГЦИ СИ
ФБУ«Нижегородский ЦСМ» 01 июля 2013 г.
Основные средства поверки:
Вольтметр универсальный цифровой В7-34 (Регистрационный номер 7982-80);
Вольтметр переменного тока диодный компенсационный В3-49 (Регистрационный
номер 5477-76);
Частотомер электронно-счетный Ч3-64 (Регистрационный номер 9135-83);
Установка для измерения ослабления и фазового сдвига образцовая ДК1-16
(Регистрационный номер 9180-83);
Измеритель модуляции вычислительный СК3-45 (Регистрационный номер 9331-83);
Измеритель коэффициента АМ вычислительный СК2-24 (Регистрационный номер
9757-84);
Измеритель нелинейных искажений автоматический С6-11 (Регистрационный номер
9081-83);
Измеритель КСВН и ослабления панорамный РК2-47 (Регистрационный номер
5465-76);
Генератор сигналов низкочастотный Г3-118 (Регистрационный номер 8484-81).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых генераторов сигналов высокочастотных Г4-158 с
требуемой точностью.
Знакповеркинаноситсядавлениемнаспециальнуюмастикудвухпломб,
расположенных на задней панели в местах крепления верхней и нижней крышек.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 6
Всего листов 6
Нормативные и технические документы, устанавливающие требования к генераторам
сигналов высокочастотным Г4-158:
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие
технические условия
вР3.260.018ТУ Технические условия. Генератор сигналов высокочастотный Г4-158
Изготовитель
Акционерное общество «Нижегородское научно-производственное объединение имени
М.В. Фрунзе» (АО «ННПО имени М.В. Фрунзе»)
ИНН 5261077695
Адрес: 603950, Россия, г. Нижний Новгород, ГСП-299, пр. Гагарина, 174
Телефон (831) 469-97-14, факс (831) 466-66-00
Web-сайт:
Е-mail:
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский
ЦСМ»)
Адрес: 603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон (831) 428-78-78, факс (831) 428-57-48
Web-сайт:
Е-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Нижегородский ЦСМ» по проведению
испытаний средств измерений в целях утверждения типа № 30011-08 от 15.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 35331-07 | Генератор сигналов | Agilent E8663B, опция 503 | Фирма "Agilent Technologies, Inc.", США | 2 года | Перейти |
| 22630-07 | Приборы комбинированные для измерения сигналов рельсовых цепей | ПК-РЦ | ЗАО "НПФ "КОМАГ-Б", г.Москва | 2 года | Перейти |
| 33771-07 | Генератор сигналов | SML 01 | Фирма "Rohde & Schwarz", Германия | 1 год | Перейти |
| 17431-09 | Генераторы | ГДП-102 | ФГУП "Смоленское ПО "Аналитприбор", г.Смоленск | 1 год | Перейти |
| 56650-14 | Измерители LCR высокочастотные | 4294А | Фирма "Agilent Technologies", Малайзия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
