Номер госреестра:
84079-21
Наименование СИ:
Термометры манометрические
Обозначение типа:
"A FLOW"
Производитель:
Компания "A FLOW TAIWAN", Тайвань; Общество с ограниченной ответственностью "Мониторинг Вентиль и Фитинг" (ООО "МВиФ"), г. Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.12.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «14» декабря 2021 г. №2854
Лист № 1
Регистрационный № 84079-21Всего листов 11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термометры манометрические «A FLOW»
Назначение средства измерений
Термометры манометрические «A FLOW» (далее – термометры) предназначены для
измерений температуры жидких и газообразных сред, а также температуры сыпучих и твердых
тел, не агрессивных к материалу термобаллона.
Описание средства измерений
Принцип действиятермометровоснован назависимости междутемпературой и давлением
термометрического вещества – жидкости или инертного газа, находящихся в герметично
замкнутой манометрической термосистеме. Под воздействием температуры на термобаллон
термометра изменяется давление внутри манометрической системы, происходит раскрутка
манометрической пружины, связанной со стрелкой отсчетного устройства (циферблата) через
передаточный механизм.
Термометры относятся к показывающим стрелочным приборам погружного типа.
Термометры конструктивно состоят из корпуса, в котором размещены: циферблат, закрытый
защитным экраном, кинематический механизм со стрелкой и манометрическая термосистема с
термочувствительным элементом, помещенным в защитную трубку (термобаллон). Корпус
термометра и термобаллон изготавливаются из нержавеющей стали.
Термометры манометрические «A FLOW» изготавливаются следующих моделей: T-MAA,
T-MBA, T-MAB, T-MBB, T-MCA, которые различаются по метрологическим и техническим
характеристикам, а также по конструктивному исполнению. Модели T-MAB, T-MBB, T-MCA
имеютисполнениекорпусасовстроеннымисигнализирующимиустройствами
(электроконтактами).
Термометры моделей T-MAA, T-MAB могут изготавливаться с радиальным или
шарнирным (наклонно-поворотным) присоединением термобаллона.
Термометры моделей T-MBA, T-MBB, T-MCA изготавливаются с гибким капиллярным
присоединением термобаллона.
Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или
через промежуточную защитную гильзу из нержавеющей стали.
Варианты исполнений термометров приведены в таблицах 1, 2.
Общий вид термометров с указанием места нанесения заводского номера приведен на
рисунке 1.
Лист № 2
Всего листов 11
Таблица 1 - Обозначение исполнений термометров манометрических «A FLOW» моделей
T-MAA, T-MAB
Термометр манометрический «A FLOW» T- __-__-__-__ __-__-__-__ -__- (__)-__ -__-__
1 2 3 4 5 6 7 8 9 10 11 12 13
1. Модель термометра
MAA Модель MAA
MAB Модель MAB
2. Материал корпуса
1 SS304
2 SS316
3. Тип подсоединения
6NNPT ⅜"
8NNPT &fraq12;"
4NNPT &fraq14;"
6GG ⅜"
8GG &fraq12;"
4GG &fraq14;"
20M M20×1,5
0 Опция
4. Диаметр корпуса
100 100 мм
150 150 мм
5. Вид подсоединения
AПодсоединение снизу
QПодсоединение шарнирное (наклонно-поворотное)
6. Диаметр термобаллона, мм
16
28
310
412
7. Конфигурация
AФиксированная резьба
BВращающаяся резьба
CСкользящая резьба
DВнутренняя резьба
EБез резьбы
0Опция
8. Длина монтажной части термобаллона, мм
9. Заполнение термобаллона
GГаз
LЖидкость
10. Диапазон измерений температуры, °С
11. Материал защитного экрана
GСтекло
SGБезопасное стекло
ААкрил (только для модели T-MAB)
Лист № 3
Всего листов 11
12. Гидрозаполнение
GWЗаполнение глицерином
GSЗаполнение силиконом
0Без гидрозаполнения
13. Количество точек настройки
/
Количество электроконтактов
-Отсутствие электроконтактов
M1Один контакт, замыкающий при достижении значения настройки
M2Один контакт, размыкающий при достижении значения настройки
M11Два контакта, замыкающие при достижении значения настройки
M12Два контакта. Левый замыкающий. Правый размыкающий.
M21Два контакта. Левый размыкающий. Правый замыкающий.
M22Два контакта, размыкающие при достижении значения настройки.
M3Один контакт, замыкающий клеммы 1 и 3 и размыкающий клеммы 2 и 3 при
достижении значения настройки.
Таблица 2 - Обозначение исполнений термометров манометрических «A FLOW» моделей
T-MBA, T-MBB, T-MCA
Термометр манометрический «A FLOW» T- __-__-__-__ __-__-__-__-__-__х__-(__)-__-__-__
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
1. Модель термометра
MAAМодель MBA
MABМодель MBB
MCAМодель MCA
2. Материал корпуса
1 SS304
2 SS316
3. Тип подсоединения
6NNPT ⅜"
8NNPT &fraq12;"
4NNPT &fraq14;"
6GG ⅜"
8GG &fraq12;"
4GG &fraq14;"
20M M20×1,5
0 Опция
4. Диаметр корпуса
100 100 мм
150 150 мм
5. Вид подсоединения
A Подсоединение снизу
B Подсоединение сзади
6. Диаметр термобаллона, мм
16
28
310
412
Лист № 4
Всего листов 11
7. Конфигурация
AФиксированная резьба
BВращающаяся резьба
CСкользящая резьба
DВнутренняя резьба
EБез резьбы
0Опция
8. Длина монтажной части термобаллона, мм
9. Заполнение термобаллона
GГаз
LЖидкость
10. Материал капиллярной трубки, мм
1SS304
2SS316
3 SS304 с ПВХ покрытием
4 SS316 с ПВХ покрытием
11. Длина капиллярной трубки, мм
12. Диапазон измерений температуры, °С
13. Материал защитного экрана
GСтекло
SGБезопасное стекло
ААкрил (только для модели T-MAB)
14. Гидрозаполнение
GWЗаполнение глицерином
GSЗаполнение силиконом
0Без гидрозаполнения
15. Количество точек настройки
/
Количество электроконтактов
-Отсутствие электроконтактов
M1Один контакт, замыкающий при достижении значения настройки
M2Один контакт, размыкающий при достижении значения настройки
M11Два контакта, замыкающие при достижении значения настройки
M12Два контакта. Левый замыкающий. Правый размыкающий.
M21Два контакта. Левый размыкающий. Правый замыкающий.
M22Два контакта, размыкающие при достижении значения настройки.
M3Один контакт, замыкающий клеммы 1 и 3 и размыкающий клеммы 2 и 3 при
достижении значения настройки.
Лист № 5
Всего листов 11

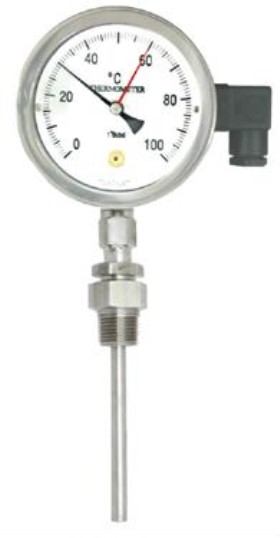

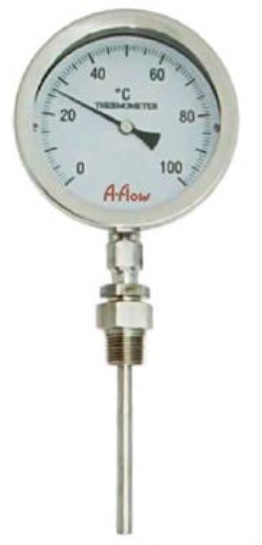

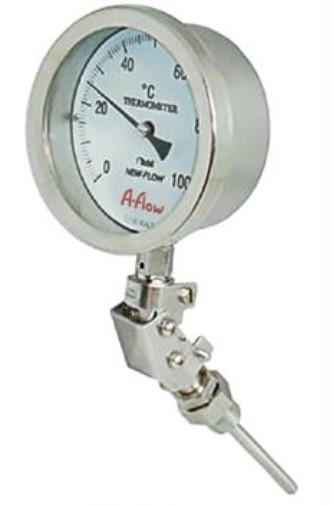

T-MAA

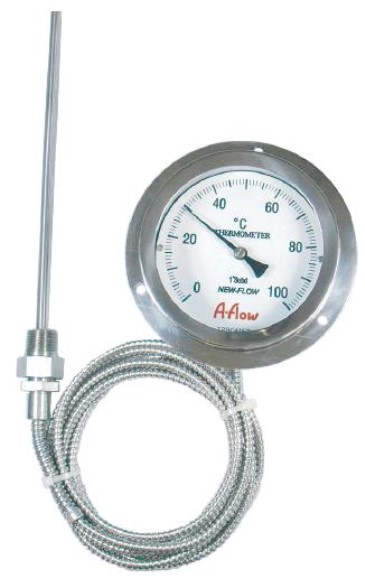

T-MBA
Место нанесения
заводского
номера
Место нанесения
заводского
номера
Лист № 6
Всего листов 11

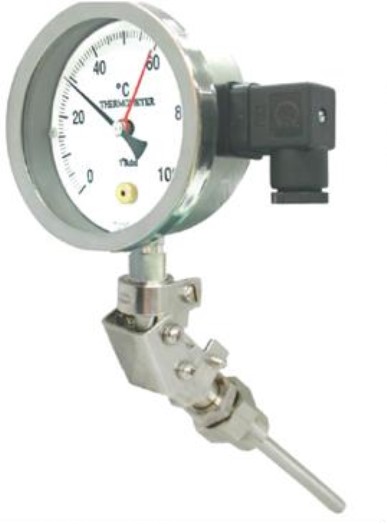

T-MAB
Рисунок 1 – Общий вид термометров манометрических «A FLOW»
с указанием места нанесения заводского номера
Заводской номер термометра наносится на шкалу термометра. Конструкция средства
измерений не предусматривает нанесение знака поверки на термометры.
Место нанесения
заводского
номера
Место нанесения
заводского

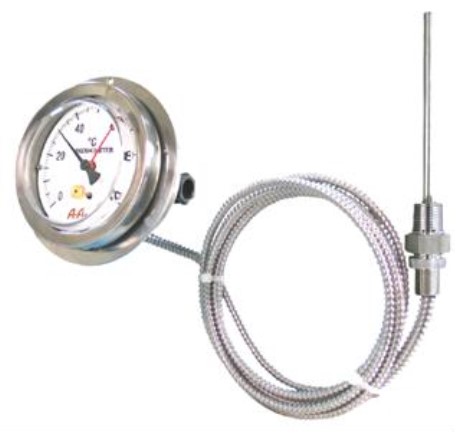

T-MBB
номера
T-MCA
Лист № 7
Всего листов 11
Пломбирование термометров не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Метрологические и основные технические характеристики термометров приведены в
таблицах 3, 4.
Лист № 8
Всего листов 11
Пределы
допускаемой
абсолютной
погрешности
измерений (∆),
°С
Пределы
допускаемой
абсолютной
погрешности
срабатывания
СУ(∆
СУ
)
(3)
, °С
Таблица 3 – Метрологические характеристики термометров
Наименование характеристики
T-MAA, T-MBA
T-MAB, T-MBB,
T-MAA, T-MBA
T-MAB, T-MBB,
T-MCAT-MCA
деления
шкалы, °С
ДиапазонДиапазонДиапазонДиапазон
Цена
измерений измерений измерений измерений
температуры
(1)
, температуры
(1)
, температуры
(2)
, температуры
(2)
,
°С °С °С °С
-
-
-
-
-
-
-
-
-
-
-
-
-
от -30 до +50
от -30 до +100
от -10 до +50
от -10 до +100
от -10 до +50
от -10 до +100
от 0 до +50
-
-
-
-
-
-
-
-
-
от -70 до +50
от -50 до +50
----
от -30 до +50
от -30 до +100
от -10 до +50
от -10 до +100
от -10 до +50
от -10 до +100
от 0 до +50
от 0 до +60
от -200
(4)
до +50
от -200
(4)
до +100
от -200
(4)
до +150
от -200
(4)
до +200
от -100 до +100
от -100 до +150
от -100 до +200
---
от -50 до +300
от -50 до +400
от -50 до +500
от -50 до +600
--------
-5±5±10
-5±5±10
-5±5±10
от -200
(4)
до +2005±5±10
-2±2 ±4
-5±5±10
-5±5±10
от -100 до +3005±5±10
-2±2 ±4
-1±1 ±2
-5±5±10
от -50 до +4005±5±10
от -50 до +500 10 ±10±20
от -50 до +600 10 ±10±20
-1±1±2
-2±2±4
-1±1±2
-2±2±4
-1±1±2
-2±2±4
-1±1±2
-1±1±2
Лист № 9
Всего листов 11
T-MAA, T-MBA
Пределы
допускаемой
абсолютной
погрешности
измерений (∆), °С
Пределы
допускаемой
абсолютной
погрешности
срабатывания
СУ(∆
СУ
)
(3)
, °С
Диапазон
измерений
температуры
(1)
,
°С
Диапазон
измерений
температуры
(1)
,
°С
T-MAB, T-MBB,
T-MCA
Наименование характеристики
T-MAA, T-MBA
T-MAB, T-MBB,
T-MCA
Цена
ДиапазонДиапазонделения
измеренийизмеренийшкалы,
температуры
(2)
, температуры
(2)
, °С
°С°С
от 0 до +80 от 0 до +80 - - 1 ±1 ±2
от 0 до +100 от 0 до +100 - - 1 ±1 ±2
от 0 до +120 от 0 до +120 - - 2 ±2 ±4
от 0 до +150 от 0 до +150 - - 2 ±2 ±4
от 0 до +200 от 0 до +200 - - 2 ±2 ±4
от 0 до +250 от 0 до +250 - - 5 ±5 ±10
от 0 до +300 от 0 до +300 - - 5 ±5 ±10
от 0 до +400 от 0 до +400 от 0 до +400 от 0 до +400 5 ±5 ±10
- - от 0 до +500 от 0 до +500 10 ±10 ±20
- - от 0 до +600 от 0 до +600 10 ±10 ±20
Примечания:
(1)
– для термометров, заполненных жидкостью.
(2)
– для термометров, заполненных инертным газом.
(3)
– СУ – сигнализирующее устройство.
(4)
– погрешность измерений термометра нормируется в диапазоне измерений от -180 °С.
(5)
– вариация показаний термометра не превышает значений допускаемой абсолютной погрешности.
(6)
– для моделей термометров T-MAA, T-MAB погрешность показаний, приведенная в таблице, является основной погрешностью и
нормируется в диапазоне температур окружающей среды от +15 до +25 °С включ. (нормальные условия). Пределы дополнительной
допускаемой приведенной погрешности показаний в диапазоне температур от -50 до +15 °С невключ. и св. +25 до +60 °С составляют
±0,4 % от диапазона измерений на каждые 10 °С отклонения температуры от нормальных условий.
(7)
– для моделей термометров T-MBA, T-MBB, T-MCA погрешность показаний, приведенная в таблице, является основной
погрешностью и нормируется в диапазоне температур окружающей среды от +15 до +25 °С включ. (нормальные условия). Пределы
дополнительной допускаемой приведенной погрешности показаний в диапазоне температур от -50 до +15 °С не включ. и св. +25 до
+60 °С составляют ±0,4 % от диапазона измерений на каждые 10 °С отклонения температуры от нормальных условий и 0,01 % от
диапазона измерений на каждый метр дистанционного капилляра.
Лист № 10
Всего листов 11
Значение
55
100; 150
6; 8; 10; 12
от 18 до 1000
10
50
2
250
28
от -50 до +60
до 98
10
100000
Таблица 4 – Основные технические характеристики
Наименование характеристики
Показатель тепловой инерции, с, не более
Диаметр корпуса
(1)
, мм
Диаметр термобаллона
(1)
, мм
Длина термобаллона
(1)
, мм
Длина гибкого капилляра (для моделей M-MAB, T-MBB,
T-MCA)
(1)
, м, не более:
- для термометров, заполненных жидкостью
- для термометров, заполненных инертным газом
Масса, кг, не более
Напряжение внешних коммутируемых цепей (для моделей
M-MAB, T-MBB, T-MCA), не более:
- для цепей переменного тока с частотой (50±1) Гц, В
- для цепей постоянного тока, В
Рабочие условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %
Средний срок службы, лет, не менее
Средняя наработка до отказа, ч
Примечание:
(1)
- Конкретные значения приведены в паспорте на термометры.
Знак утверждения типа
наносится на шкалу термометра и на титульный лист паспорта типографским способом.
Комплектность средства измерений
1 шт.
Количество
-
Таблица 5 – Комплектность средства измерений
НаименованиеОбозначение
Термометр (исполнение в
соответствии с заказом)
Паспорт-
Руководство по эксплуатацииРЭ 26.51.51-009-74081055-2020
1 экз.
1 экз.
Сведения о методиках (методах) измерений
приведены в разделе 6 руководства по эксплуатации на термометр.
Нормативные и технические документы, устанавливающие требования к термометрам
манометрическим «A FLOW»
ГОСТ 16920-93 Термометры и преобразователи температуры манометрические. Общие
технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
ТУ 26.51.51-009-60416209-2021 Термометры манометрические «A FLOW». Технические
условия.
Лист № 11
Всего листов 11
Изготовители
Компания «A FLOW TAIWAN», Тайвань
Адрес: No. 298, Xinya Road, Qianzhen District, Kaohsiung City, Taiwan
Телефон (факс): +33 (0) 3 88 23 70 93
E-mail:
Web-сайт: www.a-flow.com
Общество с ограниченной ответственностью «Мониторинг Вентиль и Фитинг»
(ООО «МВиФ»)
Адрес: 107023, Российская Федерация, г. Москва, ул. Большая Семёновская, дом 49,
помещение I, этаж 5, комната 25
ИНН 7714561565
Тел.: +7 (495) 125-15-84
E-mail:
Web-сайт: www.mvif.ru
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7(495) 437-55-77, факс: +7(495) 437-56-66
E-mail: office@vniims.ru
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 29.03.2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 65360-16 | Анализаторы манометрические | OxiTop | Фирма "WTW Wissenschaftlich-Technische Werkstatten", Германия | 1 год | Перейти |
| 34303-07 | Термометры стеклянные | ASTM E1-01\"ЕГС\" 3C, 5C, 7C, 8C, 9C, 12C, 18C, 39C, 44C, 114C, 120C, 121C, 122C | Фирма "Kessler Thermometer Corp.", США | 2 года | Перейти |
| 18128-04 | Термометры радиационные | Raynger мод. 3iLR, 3iLT, 3iLRSCL2, 3i1M, 3i2M, 3iG5, 3iP7, MX2, MX4, MX6, MXP3, MT, MTFS, FP1, FP2, ST20, ST25, ST60, ST80 | Фирма "Raytek", Германия | 2 года | Перейти |
| 23758-02 | Термометры жидкостные стеклянные | ASTM 128C-86 | Фирма "Miller & Weber", США | 2 года | Перейти |
| 47947-11 | Термометры биметаллические | ATh, BiTh, RT, RTC | Фирма "AFRISO-EURO-INDEX GmbH", Германия | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
