УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «14» декабря 2021 г. № 2848
Лист № 1
Регистрационный № 84048-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы MicroView ATEX
Назначение средства измерений
Анализаторы MicroView ATEX (далее – анализаторы) предназначены для измере-
ний влажности газов, в том числе природных.
Описание средства измерений
Принцип действия анализаторов – сорбционный, основанный на поглощении со-
держащейся в газе влаги кремниевым датчиков, выполненным по твердотельной техноло-
гии.
Анализаторы представляют собой прибор проточного типа, обеспечивающие авто-
матизированное измерение и представление информации о влажности газов.
Анализаторы не критичны к скорости протекающего газа и давления, однако опти-
мальными считаются условия измерений при атмосферном давлении газа и скорости его
протекания через анализатор и 0,05 … 1,0 л/мин.
Датчик анализатора снабжен системой терморегулирования для исключения по-
грешностей, возникающих из-за колебаний температуры. При этом температуры датчика
поддерживается на значении примерно +46 °С.
Анализаторы оборудованы устройством высокотемпературной принудительной
осушки датчика (средство Push Purge), которое позволяет контролировать работоспособ-
ность датчика и удалять нежелательные загрязнения с его поверхности.
Анализаторы оборудованы жидкокристаллическим индикатором, представляю-
щими результаты измерений в единицах абсолютной влажности (млн
-1
)
Анализаторы имеют портативное исполнение (размещается в переносном ударо-
прочном кейсе) и для размещения в монтажном каркасе.
Для интеграции с системами управления уанализатора, предназначенного для раз-
мещения в монтажном каркасе предусмотрены аналоговый, цифровые и релейные выходы
К данному типу относятся анализаторы с серийными номера SC5075, SX6249,
SX6250, SX6251.
Общий вид анализаторов представлен на рисунке 1.
Маркировка анализаторов, в том числе нанесение серийного номера, производится
путём наклеивания маркировочной таблички на лицевую панели анализаторов.
Пломбирование анализаторов не предусмотрено.
Нанесения знака поверки на анализатор непредусмотрено. Знак поверки наносится
на свидетельство о поверке в соответствии с действующим законодательством.
Лист № 2
Всего листов 4
Программное обеспечение
Анализаторы имеют метрологически значимое встроенное программное обеспече-
ние (далее – ПО), разработанное изготовителем специально для решения задач измерения
содержания определяемых компонентов.
Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077-2014. Метрологиче-
ски значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специ-
альных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице – 1
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор ПО
Значение
Встроенное ПО
01
-
Метрологические и технические характеристики
Значение
от 0 до 1000
±5
±5
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений абсолютной влажности, млн
-1
Пределы допускаемой приведенной
1)
погрешности научастке
диапазона измерений от 0 до 100 млн
-1
включ., %
Пределыдопускаемой относительнойпогрешностина
участке диапазона измерений св. 100 до 1000 млн
-1
, %
________________
1)
– приведенная погрешность нормирована к верхнему значению диапазона измерений.
а)
б)

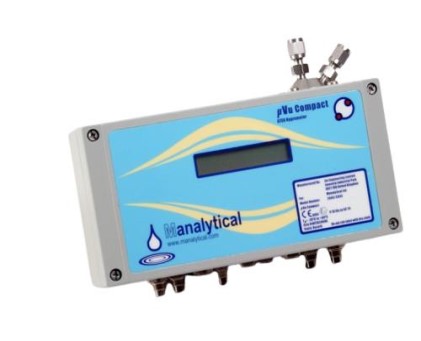

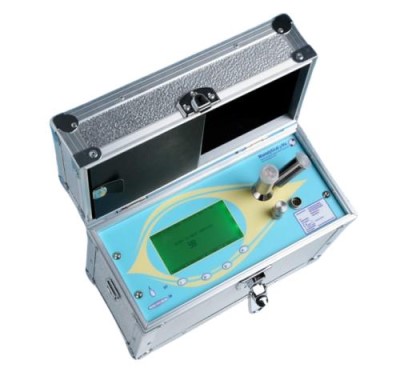

Рисунок 1 – Общий вид анализаторов MicroView ATEX
а) портативный б) для размещения в монтажный каркас
Лист № 3
Всего листов 4
Значение
12
325 × 160 × 305
200 × 100 × 62
7
1
Таблица 3 – Основные технические характеристики
Наименование характеристики
Напряжение постоянного тока, В
Габаритные размеры (длина×ширина×высота), мм, не более
- портативный
- для размещения в монтажный каркас
Масса, кг, не более
- портативный
- для размещения в монтажный каркас
Условия эксплуатации:
- температура окружающей среды, °C:
- портативный
- для размещения в монтажный каркас
- относительная влажность, %
- атмосферное давление, кПа
от -20 до +60
от -20 до +50
от 30 до 80
от 84 до 106,7
Знак утверждения типа
наносится типографским способом на титульный лист паспорт.
Комплектность средства измерений
-
Обозначение
Количество
Таблица 4 – Комплектность средства измерений
Наименование
Анализатор MicroView ATEX
- для размещения в монтажный каркас, сер. № SC5075
- портативный, сер. № SX6249, SX6250, SX6251
Зарядное устройство
Паспорт
-
-
1 шт.
3 шт.
1 шт.
1 экз.
Сведения о методиках (методах) измерений
приведены в разделе 1 документа «Анализаторы MicroView ATEX. Паспорт»
Нормативные и технические документы, устанавливающие требования к анализато-
рам MicroView ATEX
ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений
влажности газов».
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие техни-
ческие условия»
Техническая документация фирмы-изготовителя «Moisture Control & Measurement
Ltd», Великобритания
Изготовитель
Moisture Control & Measurement Ltd
Адрес: Rudgate, Thorp Arch Estate LS23 7AT, Великобритания
Телефон: +44 (0) 1937 844000; факс: +44 (0) 1937 849424
Web-сайт: www.mcm-moisture.com
E-mail:
Лист № 4
Всего листов 4
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6
Телефон: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Регистрационный номер RA.RU.312126 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации
