Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО "Мосэнерго" в части ТЭЦ-11 и котельных, входящих в состав филиала Обозначение отсутствует, ГРСИ 84033-21
Номер госреестра:
84033-21
Наименование СИ:
Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО "Мосэнерго" в части ТЭЦ-11 и котельных, входящих в состав филиала
Обозначение типа:
Обозначение отсутствует
Производитель:
Публичное акционерное общество энергетики и электрификации "Мосэнерго" (ПАО "Мосэнерго"), г. Москва
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
011
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «13» декабря 2021 г. № 2835
Лист № 1
Регистрационный № 84033-21Всего листов 20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системаавтоматизированнаякоммерческогоучетатепловойэнергиии
теплоносителя ПАО «Мосэнерго» в части ТЭЦ-11 и котельных, входящих в состав
филиала
Назначение средства измерений
Система автоматизированная коммерческого учета тепловой энергии и теплоносителя
ПАО «Мосэнерго» в части ТЭЦ-11 и котельных, входящих в состав филиала (далее – АСКУТЭ
ТЭЦ-11) предназначена для измерений объемного расхода, объема, массы, температуры,
разности температур, давления и количества тепловой энергии, а также времени.
Описание средства измерений
Принцип действия АСКУТЭ ТЭЦ-11 основан на измерениях параметров теплоносителя
(объемный расход, объем, масса, температура, разность температур, давление) и количества
тепловой энергии измерительными компонентами с последующей обработкой измерительной
информации вычислительными компонентами.
АСКУТЭ ТЭЦ-11 представляет собой многофункциональную, проектно-компонуемую
трехуровневую автоматизированную измерительную систему с централизованным управлением и
распределенной функцией измерений. АСКУТЭ ТЭЦ-11 спроектирована для конкретного объекта
из компонентов серийного изготовления, принимается как законченное изделие непосредственно
наобъектеэксплуатации(ИС-2согласно ГОСТР8.596-2002). АСКУТЭТЭЦ-11осуществляет учет
тепловой энергии и параметров теплоносителя на объектах ПАО «Мосэнерго»: ТЭЦ-11,
РТС «Фрезер». Перечень узлов учета (УУ) приведен в таблице 1.
Нижний уровень включает в свой состав измерительные компоненты (средства
измерений утвержденного типа (далее - СИ)), размещенные на УУ, обеспечивающие измерение
и передачу полученных данных на средний уровень АСКУТЭ ТЭЦ-11. Перечень СИ, которыми
укомплектованы УУ приведен в таблице 2.
Средний уровень: связующие компоненты - устройства сбора и передачи данных
(УСПД), вычислительная компонента - сервер измерительно-вычислительного комплекса
(сервер ИВК), коммутационноеоборудованиеи каналы связи для обеспечения информационного
взаимодействия между уровнями системы.
Верхний уровень состоит из сервера коммерческого учета (СКУ), установленного в
центре обработки данных (ЦОД) ПАО «Мосэнерго», автоматизированных рабочих мест (АРМ)
и вспомогательного оборудования.
Структурная схема АСКУТЭ ТЭЦ-11 приведена на рисунке 1.
Лист № 2
Всего листов 20
Таблица 1 – Перечень УУ
16
9
Наименование
№ТЭЦ-11№
1 Магистраль М8 (81-82 задвижки)
2 Магистраль М20 (201-202 задвижки)
3 Магистраль М18 (181-182 задвижки)
4 Магистраль М-1-11 (11-12 задвижки)17
5 Магистраль М-1-13 (13-14 задвижки)
6 Паропровод №10 (Задвижка №102) 7 атм 18
7 Паропровод №14 старый (Задвижка №143) 7 атм 19
8 Паропровод №14 новый (Задвижка №142) 13 атм №
Паропровод №1 Мазутное хозяйство 20
(задвижка 1П1) 13 атм 21
10 Подпиток бл.10 (трубопровод 1)22
11 Подпиток бл.10 (трубопровод 2)23
12 Подпиток «Север»24
13 Подпиток «Восток»25
14 Подпиток «Запад» -
15 Источник холодной воды УУ ХВ основной ввод -
ТЭЦ-11
Источник холодной воды УУ ХВ
резервный ввод
Источник холодной воды Техническая
холодная вода на ХВО (Москворецкая
вода)
Аварийный подпиток бл.9
Наружный воздух
РТС «Фрезер»
Вывод 1 очередь
Вывод 2 очередь
Подпитка 1 очередь
Подпитка 2 очередь
Холодная вода 1 подпитка
Холодная вода 2 подпитка
-
-
Таблица 2 – Перечень СИ
Рег. №
1, 2,
4, 5,
20,
21
№
1
Наименование
в ФИФ ОЕИ
Кол-во
1 2 34
Теплосчетчик ЭМИС-ЭСКО 2210, в составе:72830-181 шт.
- вычислитель УВП-280 модификации УВП-280А.0153503-131 шт.
- расходомер-счетчик ультразвуковой «ВЗЛЕТ МР»(исп. УРСВ-522ц)28363-142 шт.
- комплект термометров сопротивления КТПТР-0146156-102 комп.
2
- датчик давления ЭМИС-БАР 103Н72888-18 2 шт.
Теплосчетчик ЭМИС-ЭСКО 2210, в составе:72830-18 1 шт.
- вычислитель УВП-280 модификации УВП-280Б.0153503-131 шт.
3- расходомер-счетчик ультразвуковой «ВЗЛЕТ МР»(исп. УРСВ-522ц)28363-142 шт.
- комплект термометров сопротивления КТПТР-0146156-102 комп.
2
- датчик давления ЭМИС-БАР 103Н72888-18 2 шт.
Теплосчетчик ЭМИС-ЭСКО 2210, в составе:72830-18 1 шт.
10-14,- вычислитель УВП-280 модификации УВП-280А.0153503-131 шт.
22, - теплосчетчик ВИС.Т3 исполнение ВС67374-171 шт.
23 - термометр сопротивления из платины технический ТПТ-1
3
46155-101 шт.
- датчик давления ЭМИС-БАР 103Н72888-181 шт.
Теплосчетчик ЭМИС-ЭСКО 2210, в составе:72830-181 шт.
- вычислитель УВП-280 модификации УВП-280А.0153503-131 шт.
6, 7 - диафрагма ДБС-1,6-500-Б-ГОСТ 8.586.2-2005-1 шт.
- преобразователь давления измерительный АИР-20/М2 63044-16 3 шт.
4
- термометр сопротивления из платины технический ТПТ-1
3
46155-101 шт.
Лист № 3
Всего листов 20
Продолжение таблицы 2
15,
16,
17
18
25
7
1234
Теплосчетчик ЭМИС-ЭСКО 2210, в составе: 72830-18 1 шт.
- вычислитель УВП-280 модификации УВП-280А.01 53503-13 1 шт.
8- преобразователь расхода вихревой «ЭМИС-ВИХРЬ 200 (ЭВ200)»42775-141 шт.
- термометр сопротивления из платины технический ТПТ-1
3
46155-101 шт.
- датчик давления ЭМИС-БАР 123Н72888-181 шт.
Теплосчетчик ЭМИС-ЭСКО 2210, в составе:72830-181 шт.
- вычислитель УВП-280 модификации УВП-280А.0153503-131 шт.
9- диафрагма ДБС-1,6-500-Б-ГОСТ 8.586.2-2005-1 шт.
- преобразователь давления измерительный АИР-20/М2 63044-16 4 шт.
4
- термометр сопротивления из платины технический ТПТ-1
3
46155-101 шт.
Комплекс учета энергоносителей ЭМИС-ЭСКО 2210, в составе: 48574-111 шт.
- вычислитель УВП-280 модификации УВП-280А.01 53503-131 шт.
- термометр сопротивления из платины технический ТПТ-1
3
46155-101 шт.
- датчик давления ЭМИС-БАР 103Н 72888-181 шт.
Вычислитель УВП-280 модификации УВП-280Б.01 53503-131 шт.
Счетчик-расходомер электромагнитный РМ5-Т 20699-061 шт.
Термометр сопротивления ТС005 14763-081 шт.
Датчик давления ЭЛЕМЕР-100 модель 1151 39492-181 шт.
Вычислитель УВП-280 модификации УВП-280А.01 53503-131 шт.
19
7
Термопреобразователь сопротивления ТС005 14763-97 1 шт.
Датчик давления Метран-100 (Метран-100-ДА модель 1040) 22235-01 1 шт.
24
7
,
Термометр сопротивления из платины технический ТПТ-1346155-101 шт.
___________
1
Приведена нумерация в соответствии с таблицей 1;
2
Используется два комплекта термометров сопротивления КТПТР-01, датчики
температуры из первого комплекта установлены на прямом и обратном трубопроводе
магистрали непосредственно рядом с расходомерами-счетчиками ультразвуковыми «ВЗЛЕТ МР»,
датчики из второго комплекта вынесены к границе балансовой принадлежности;
3
Вид исполнения ТПТ-1-3;
4
Используется два преобразователя давления измерительных АИР-20/М2
модификации АИР-20/М2-Н-ДД для измерения дифференциального давления и один
модификации АИР-20/М2-Н-ДА для измерения абсолютного давления;
5
Используется три преобразователя давления измерительных АИР-20/М2
модификации АИР-20/М2-Н-ДД для измерения дифференциального давления и один
модификации АИР-20/М2-Н-ДА для измерения абсолютного давления;
6
Используется два датчика давления Метран-100: один для измерения разности
давлений (Метран-100-ДД) и один для измерения абсолютного давления (Метран-100-ДА);
7
Данный УУ для подключения термометров сопротивления из платины
технических ТПТ-1-3 использует УВП-280 из состава другого УУ, соответственно: УУ 24
подключаетсячерезУВП-280изсоставаУУ22;УУ25подключаетсячерезУВП-280изсоставаУУ23.
Лист № 4
Всего листов 20

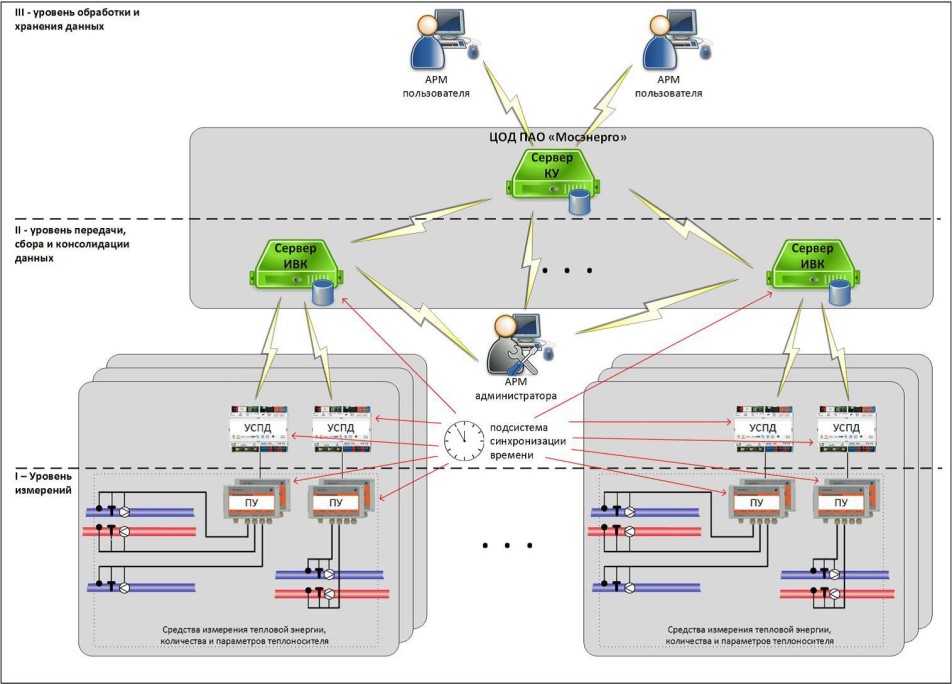

Рисунок 1 - Структурная схема АСКУТЭ ТЭЦ-11
АСКУТЭ ТЭЦ-11 оснащена системой обеспечения единого времени (далее - СОЕВ).
СОЕВ осуществляет привязку результатов измерений к меткам времени в шкале единого
системного времени. СОЕВ формируется на всех уровнях АСКУТЭ ТЭЦ-11, где используются
средства измерений и вычислений, подразумевающих синхронизацию времени от источника
сигналов единого времени. УСПД подключены к серверам синхронизации времени типа ССВ-1Г
(рег. № 39485-08), которые непрерывно обрабатывают данные, поступающие от антенного блока
и содержащие точное время UTC спутниковых навигационных систем. Безусловная
синхронизация времени осуществляется по протоколу NTP сервером синхронизации времени
ССВ-1Г и УСПД. Синхронизация часов теплосчетчиков выполняется при каждом чтении данных
(не режеодного разав час) при расхождении показаний часов навеличинуболее чем ±2 секунды.
Функцию корректировки часов теплосчетчиков выполняет УСПД.
Допускается замена СИ из состава АСКУТЭ ТЭЦ-11 на аналогичные утвержденного
типа, допущенные к применению в установленном порядке, метрологические характеристики
которых обеспечивают метрологические и технические характеристики АСКУТЭ ТЭЦ-11,
приведенные в таблицах 5 - 7. Замена оформляется техническим актом в установленном
владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт
хранится совместно с эксплуатационными документами на АСКУТЭ ТЭЦ-11 как их
неотъемлемая часть.
АСКУТЭ ТЭЦ-11 позволяет по цифровым интерфейсам опрашивать теплосчетчики
установленные у сторонних организаций, при этом метрологические характеристики данных
измерительных каналов не нормируются.
Лист № 5
Всего листов 20
АСКУТЭ ТЭЦ-11 выполняет следующие функции:
- измерение количественных и качественных параметров теплоносителя и тепловой
энергии, используемых для формирования данных коммерческого учета;
- ведение единого времени при выполнении измерений количества тепловой энергии и
параметров теплоносителя;
- периодический (часовые, суточные, месячные значения) сбор результатов измерений
тепловой энергии и параметров теплоносителя;
- дистанционный сбор архивных данных, мгновенных значений (по запросу) со СИ
нижнего уровня;
- хранение и ведение базы данных параметров теплоносителей;
- обеспечение доступа операторов к текущей и архивной информации в виде таблиц,
графиков, ведомостей, отчетов, отображаемых на экране и выводимых на печать;
- информационное взаимодействие с внешними и смежными системами;
- обеспечениезащитыоборудования,программногообеспеченияот
несанкционированного доступа на физическом и программном уровне.
Пломбирование СИ нижнего уровня, а также связующих и вычислительных
компонентов среднего и верхнего уровней АСКУТЭ ТЭЦ-11, проводится в соответствии с
конструкторской, технической и эксплуатационной документацией на них. Нанесение знака
поверки на АСКУТЭ ТЭЦ-11 не предусмотрено. Заводской номер АСКУТЭ ТЭЦ-11 указан в
формуляре.
Программное обеспечение
Программное обеспечение (ПО) АСКУТЭ ТЭЦ-11 включает в свой состав:
- ПО нижнего уровня (НУ), данное ПО установлено в СИ, применяемых в составе
АСКУТЭ ТЭЦ-11, идентификационные данные ПО НУ в соответствии с описаниями типа на
данные СИ;
- ПО среднего уровня (СУ), идентификационные данные ПО СУ в соответствии с
таблицей 3. ПО СУ устанавливается на сервер измерительно-вычислительного комплекса
АСКУТЭ ТЭЦ-11 и реализует следующие функции:
- сбор измерительной информации с НУ;
- вычислениесредневзвешеннойэнтальпиитеплоносителявобратных
трубопроводах главных магистралей ТЭЦ-11;
- вычисление тепловой энергии в соответствии с заложенными алгоритмами;
- вычисление объема подпиточной воды;
- обеспечение работоспособности СОЕВ;
- передача измерительной информации на верхний уровень.
- ПО верхнего уровня (ВУ), идентификационные данные ПО ВУ в соответствии с
таблицей 4. ПО ВУ устанавливается на сервер коммерческого учета АСКУТЭ ТЭЦ-11
размещенный в центре обработки данных (ЦОД) ПАО «Мосэнерго» и реализует следующие
функции:
- сбор, хранение и обработка первичных (немодифицированных) данных об отпуске
тепловой энергии и параметрах теплоносителя, полученных с нижнего и среднего уровней;
- вычисление суммарной тепловой энергии;
- формирование замещающих значений (досчетов) посредством алгоритмов,
учитывающих определение количества тепловой энергии и теплоносителя при работе СИ НУ в
нештатных режимах;
- формирование итоговых ведомостей, протокола и Акта отпуска тепловой энергии
и расхода теплоносителей от объекта генерации;
- накопление и обработка данных в отдельном аналитическом хранилище данных,
их анализ и отображение, а также предоставление регламентированной отчетности;
- мониторинг, аудит работоспособности и обработки диагностической информации
от компонентов нижнего, среднего и верхнего уровней АСКУТЭ ТЭЦ-11;
Лист № 6
Всего листов 20
- централизованное ведение паспортов по объектам коммерческого учета и
справочников,используемыхдляобеспеченияинформационнойсовместимости
функциональных подсистем ВУ АСКУТЭ ТЭЦ-11;
- обмен данными с внешними и смежными информационными системами;
- настройка ролей пользователей, администрирования действий пользователей, в
соответствии с разработанной и утвержденной ролевой моделью;
- мониторинг (аудит) программных модулей ПО ВУ АСКУТЭ ТЭЦ-11;
- журналирование действий пользователей и работы АСКУТЭ ТЭЦ-11.
Нормирование метрологических характеристик АСКУТЭ ТЭЦ-11 проведено с учетом
влияния программногообеспечения.
КонструкцияимонтажоборудованиясреднегоуровняАСКУТЭТЭЦ-11
предусматривает полное ограничение доступа к метрологически значимой части ПО СУ и
измерительной информации (отсутствие программно-аппаратных интерфейсов связи, наличие
механической защиты). Ограничение доступа к метрологически значимой части ПО ВУ и
измерительной информации обеспечивается логином и паролем, а также введением журнала
событий, при этом доступ к оборудованию размещенному в ЦОД ПАО «Мосэнерго» ограничен
механическими средствами защиты и пропускным режимом. Уровень защиты ПОв соответствии
с Р 50.2.077-2014:
- для ПО НУ – в соответствии с описаниями типа на СИ входящие в состав АСКУТЭ
ТЭЦ-11;
- для ПО СУ – «высокий»;
- для ПО ВУ – «высокий».
Таблица 3 – Идентификационные данные ПО СУ
Значение
Теплоэнергоучет. Метролог
US-ME
не ниже 1.1.0
E72C3A765F0313287A953BE75B6BE96F
Идентификационные данные (признаки)
Наименование ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная сумма)
Алгоритм вычисления контрольной суммы
исполняемого кода
MD5
Таблица 4 – Идентификационные данные ПО ВУ
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО Модуль КУ ВУ АСКУТЭ, Филиал ТЭЦ-11
Номер версии (идентификационный номер) ПО 0.1.700
Цифровой идентификатор ПО (контрольная сумма)307ffb7d83d1881585282ae9294d6afb
Алгоритм вычисления контрольной суммы
исполняемого кодаMD5
Лист № 7
Всего листов 20
Метрологические и технические характеристики
Таблица 5 – Метрологические характеристики АСКУТЭ ТЭЦ-11 в части ТЭЦ-11
Наименование характеристики
Режим ТЭЦ-11
E
f
+ E
t
+ E
c
но не более ±6,5
от ±1,64 до ±3,86
Значения
обеспечиваемые
применяемыми СИ
2
3
от 63,39 до 19198,72
от 63,39 до 19198,72
от 100 до 3000
от 100 до 3000
от ±0,46 до ±3,31
от ±0,51 до ±2,26
от ±0,59 до ±3,43
от ±0,63 до±2,38
от 0 до +180
от 0 до +180
от +70 до +130
от +40 до +65
от ±0,6 до ±1,32
от ±0,6 до ±1,32
от 3 до 180
от ±0,88 до ±1,12
от ±0,76 до ±0,86
от 20 до 86
от ±0,55 до ±3,5
от ±0,6 до ±0,95
от ±0,52 до ±1,50
от ±0,53 до ±0,65
1
1. Магистраль М8 (81-82 задвижки) (DN800)
Диапазон измерений объемного расхода, м
3
/ч
- подающий
- обратный
Пределы допускаемой относительной погрешности
измерений объемного расхода (
E
f
), %
Пределы допускаемой относительной погрешности
измерений массы, %
Диапазон измерений температуры, °С
- подающий
- обратный
Пределы допускаемой абсолютной погрешности
измерений температуры, °С
- подающий
- обратный
Диапазон измерений разности температур, °С
Пределы допускаемой относительной погрешности
измерений разности температур (
E
t
), %
Пределы допускаемой относительной погрешности
вычисления количества тепловой энергии (
E
c
), %
Пределы допускаемой относительной погрешности
измерений количества тепловой энергии, %
от 0 до 1,6
от 0 до 1,6
от 0 до 1,6
от 0 до 0,63
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от 99,05 до 29998
от 99,05 до 29998
от 400 до 11000
от 400 до 11000
от ±0,46 до ±3,31
от ±0,48 до ±1,16
Диапазон измерений избыточного давления, МПа
- подающий
- обратный
Пределы допускаемой приведенной к диапазону
измерений погрешности измерений давления, %
- подающий
- обратный
2. Магистраль М20 (201-202 задвижки) (DN1000)
Диапазон измерений объемного расхода, м
3
/ч
- подающий
- обратный
Пределы допускаемой относительной погрешности
измерений объемного расхода (
E
f
), %
Пределы допускаемой относительной погрешности
измерений массы, %
от ±0,59 до ±3,43
от ±0,60 до ±1,28
Лист № 8
Всего листов 20
Продолжение таблицы 5
E
f
+ E
t
+ E
c
но не более ±6,5
от ±1,61 до ±2,76
E
f
+ E
t
+ E
c
но не более ±6,5
от ±1,60 до ±2,88
2
3
от 0 до +180
от 0 до +180
от +70 до +130
от +40 до +65
от ±0,6 до ±1,32
от ±0,6 до ±1,32
от 3 до 180
от ±0,88 до ±1,12
от ±0,76 до ±0,86
от 20 до 86
от ±0,55 до ±3,5
от ±0,6 до ±0,95
от ±0,52 до ±1,50
от ±0,53 до ±0,65
1
Диапазон измерений температуры, °С
- подающий
- обратный
Пределы допускаемой абсолютной погрешности
измерений температуры, °С
- подающий
- обратный
Диапазон измерений разности температур, °С
Пределы допускаемой относительной погрешности
измерений разности температур (
E
t
), %
Пределы допускаемой относительной погрешности
вычисления количества тепловой энергии (
E
c
), %
Пределы допускаемой относительной погрешности
измерений количества тепловой энергии, %
от 0 до 1,6
от 0 до 1,6
от 0 до 1,6
от 0 до 0,63
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от 24,76 до 7499,5
от 24,76 до 7499,5
от 85 до 3000
от 85 до 3000
от ±0,46 до ±3,31
от ±0,47 до ±1,28
от ±0,59 до ±3,43
от ±0,60 до ±1,40
от 0 до +180
от 0 до +180
от +70 до +130
от +40 до +65
от ±0,6 до ±1,32
от ±0,6 до ±1,32
от 3 до 180
от ±0,88 до ±1,12
от ±0,76 до ±0,86
от 20 до 86
от ±0,55 до ±3,5
от ±0,6 до ±0,95
от ±0,52 до ±1,50
от ±0,53 до ±0,65
Диапазон измерений избыточного давления, МПа
- подающий
- обратный
Пределы допускаемой приведенной к диапазону
измерений погрешности измерений давления, %
- подающий
- обратный
3. Магистраль М18 (181-182 задвижки) (DN500)
Диапазон измерений объемного расхода, м
3
/ч
- подающий
- обратный
Пределы допускаемой относительной погрешности
измерений объемного расхода (
E
f
), %
Пределы допускаемой относительной погрешности
измерений массы, %
Диапазон измерений температуры, °С
- подающий
- обратный
Пределы допускаемой абсолютной погрешности
измерений температуры, °С
- подающий
- обратный
Диапазон измерений разности температур, °С
Пределы допускаемой относительной погрешности
измерений разности температур (
E
t
), %
Пределы допускаемой относительной погрешности
вычисления количества тепловой энергии (
E
c
), %
Пределы допускаемой относительной погрешности
измерений количества тепловой энергии, %
Лист № 9
Всего листов 20
Продолжение таблицы 5
E
f
+ E
t
+ E
c
но не более ±6,5
от ±1,61 до±2,88
2
3
от 0 до 1,6
от 0 до 1,6
от 0 до 1,6
от 0 до 0,63
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от 24,76 до 7499,5
от 24,76 до 7499,5
от 85 до 2200
от 85 до 2200
от ±0,46 до ±3,31
от ±0,48 до ±1,28
от ±0,59 до ±3,43
от ±0,60 до ±1,40
от 0 до +180
от 0 до +180
от +70 до +130
от +40 до +65
от ±0,6 до ±1,32
от ±0,6 до ±1,32
от 3 до 180
от ±0,88 до ±1,12
от ±0,76 до ±0,86
от 20 до 86
от ±0,55 до ±3,5
от ±0,6 до ±0,95
от ±0,52 до ±1,50
от ±0,53 до ±0,65
1
4. Магистраль М-1-11 (11-12 задвижки) (DN500)
Диапазон измерений избыточного давления, МПа
- подающий
- обратный
Пределы допускаемой приведенной к диапазону
измерений погрешности измерений давления, %
- подающий
- обратный
Диапазон измерений объемного расхода, м
3
/ч
- подающий
- обратный
Пределы допускаемой относительной погрешности
измерений объемного расхода (
E
f
), %
Пределы допускаемой относительной погрешности
измерений массы, %
Диапазон измерений температуры, °С
- подающий
- обратный
Пределы допускаемой абсолютной погрешности
измерений температуры, °С
- подающий
- обратный
Диапазон измерений разности температур, °С
Пределы допускаемой относительной погрешности
измерений разности температур (
E
t
), %
Пределы допускаемой относительной погрешности
вычисления количества тепловой энергии (
E
c
), %
Пределы допускаемой относительной погрешности
измерений количества тепловой энергии, %
от 0 до 1,6
от 0 до 1,6
от 0 до 1,6
от 0 до 0,63
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от 24,76 до 7499,5
от 24,76 до 7499,5
от 85 до 2200
от 85 до 2200
от ±0,46 до ±3,31
от ±0,48 до ±1,28
Диапазон измерений избыточного давления, МПа
- подающий
- обратный
Пределы допускаемой приведенной к диапазону
измерений погрешности измерений давления, %
- подающий
- обратный
5. Магистраль М-1-13 (13-14 задвижки) (DN500)
Диапазон измерений объемного расхода, м
3
/ч
- подающий
- обратный
Пределы допускаемой относительной погрешности
измерений объемного расхода (
E
f
), %
Пределы допускаемой относительной погрешности
измерений массы, %
от ±0,59 до ±3,43
от ±0,60 до ±1,40
Лист № 10
Всего листов 20
Продолжение таблицы 5
от ±1,61 до±2,88
3
от +70 до +130
от +40 до +65
от ±0,88 до ±1,12
от ±0,76 до ±0,86
от 20 до 86
от ±0,6 до ±0,95
от ±0,53 до ±0,65
12
Диапазон измерений температуры, °С
- подающийот 0 до +180
- обратныйот 0 до +180
Пределы допускаемой абсолютной погрешности
измерений температуры, °С
- подающийот ±0,6 до ±1,32
- обратныйот ±0,6 до ±1,32
Диапазон измерений разности температур, °С от 3 до 180
Пределы допускаемой относительной погрешности
измерений разности температур (
E
t
), %от ±0,55 до ±3,5
Пределы допускаемой относительной погрешности
вычисления количества тепловой энергии (
E
c
), %от ±0,52 до ±1,50
Пределы допускаемой относительной погрешности
измерений количества тепловой энергии, %
E
f
+ E
t
+ E
c
но не более ±6,5
от 0 до 1,6
от 0 до 0,63
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от 1,44 до 18,0
от ±0,56 до ±3,00
от +175 до +270
от ±1,30 до ±1,68
от ±1,21 до ±3,11
от 0,78 до 0,89
от ±0,26 до ±0,52
от 2,30 до 20,65
от ±1,1 до ±3,0
от +175 до +270
от ±1,30 до ±1,68
Диапазон измерений избыточного давления, МПа
- подающийот 0 до 1,6
- обратныйот 0 до 1,6
Пределы допускаемой приведенной к диапазону
измерений погрешности измерений давления, %
- подающийот ±0,53 до ±0,90
- обратныйот ±0,53 до ±0,90
6. Паропровод №10 (Задвижка №102) 7 атм (DN500)
Диапазон измерений массового расхода, т/чот 1,44 до 20,62
Пределы допускаемой относительной погрешности
измерений массы, %-
Диапазон измерений температуры, °С от -100 до +450
Пределы допускаемой абсолютной погрешности
измерений температуры, °Сот ±0,60 до ±2,40
Пределы допускаемой относительной погрешности
измерения количества тепловой энергии, %-
Диапазон измерений абсолютного давления, МПа от 0 до 2,5
Пределы допускаемой приведенной к диапазону
измерений погрешности измерений давления, %от ±0,26 до ±0,52
7. Паропровод №14 старый (Задвижка №143) 7 атм (DN400)
Диапазон измерений массового расхода, т/чот 1,47 до 23,75
Пределы допускаемой относительной погрешности
измерений массы, %-
Диапазон измерений температуры, °С от -100 до +450
Пределы допускаемой абсолютной погрешности
измерений температуры, °Сот ±0,60 до ±2,40
Пределы допускаемой относительной погрешности
измерения количества тепловой энергии, %-
от ±1,21 до ±3,11
Лист № 11
Всего листов 20
Продолжение таблицы 5
3
от 0,1 до 1,0
от ±0,26 до ±0,52
от 1860 до 18600
±1,50
±1,93
от +240 до +290
от ±1,56 до ±1,76
±2,04
от 0,1 до 1,0
от ±0,26 до ±0,52
от 4,3 до 39,0
от ±1,3 до ±3,0
от +230 до +280
от ±1,52 до ±1,72
от ±1,41 до ±3,11
от 0,1 до 1,0
от ±0,26 до ±0,52
от 1,0 до 1000
от ±0,60 до ±2,00
от ±0,72 до ±2,12
от 0 до 1,6
от ±0,53 до ±0,90
от +20 до +102
12
Диапазон измерений абсолютного давления, МПа от 0,1 до 1,6
Пределы допускаемой приведенной к диапазону
измерений погрешности измерений давления, %от ±0,26 до ±0,52
8. Паропровод №14 новый (Задвижка №142) 13 атм (DN400)
Диапазон измерений объемного расхода, м
3
/чот 800 до 18600
Пределы допускаемой относительной погрешности
измерений объемного расхода, %от ±1,50 до ±2,50
Пределы допускаемой относительной погрешности
измерений trial, %от ±1,93 до ±2,93
Диапазон измерений температуры, °С от -100 до +450
Пределы допускаемой абсолютной погрешности
измерений температуры, °Сот ±0,60 до ±2,40
Пределы допускаемой относительной погрешности
измерения количества тепловой энергии, %от ±2,04 до ±3,04
Диапазон измерений абсолютного давления, МПа от 0 до 1,6
Пределы допускаемой приведенной к диапазону
измерений погрешности измерений давления, %от ±0,26 до ±0,52
9. Паропровод №1 Мазутное хозяйство (задвижка 1П1) 13 атм (DN300)
Диапазон измерений массового расхода, т/ч от 4,3 до 44,2
Пределы допускаемой относительной погрешности
измерений массы, %-
Диапазон измерений температуры, °С от -100 до +450
Пределы допускаемой абсолютной погрешности
измерений температуры, °Сот ±0,60 до ±2,40
Пределы допускаемой относительной погрешности
измерения количества тепловой энергии, %-
Диапазон измерений абсолютного давления, МПа от 0 до 1,6
Пределы допускаемой приведенной к диапазону
измерений погрешности измерений давления, %от ±0,26 до ±0,52
10. Подпиток бл.10 (трубопровод 1) (DN200)
Диапазон измерений объемного расхода, м
3
/чот 1,0 до 1000
Пределы допускаемой относительной погрешности
измерений объемного расхода, %от ±0,60 до ±2,00
Пределы допускаемой относительной погрешности
измерений массы, %от ±0,72 до ±2,12
Диапазон измерений избыточного давления, МПа от 0 до 1,6
Пределы допускаемой приведенной к диапазону
измерений погрешности измерений давления, %от ±0,53 до ±0,90
Диапазон измерений температуры, °С от -100 до +300
Пределы допускаемой абсолютной погрешности
измерений температуры, °Сот ±0,60 до ±1,80
от ±0,68 до ±1,01
Лист № 12
Всего листов 20
Продолжение таблицы 5
2
3
-
от ±1,23 до ±4,26
-
от ±1,41 до ±4,16
от 1,0 до 1000
от 1,0 до 1000
от ±0,60 до ±2,00
от ±0,60 до ±2,00
от ±0,72 до ±2,12
от 0 до 1,6
от ±0,72 до ±2,12
от 0 до 1,6
от ±0,53 до ±0,90
от -100 до +300
от ±0,53 до ±0,90
от +20 до +102
от ±0,60 до ±1,80
от ±0,68 до ±1,01
-
от ±1,23 до ±4,26
-
от ±1,41 до ±4,16
от 1,0 до 1000
от 1,0 до 1000
от ±0,60 до ±2,00
от ±0,60 до ±2,00
от ±0,72 до ±2,12
от 0 до 1,6
от ±0,72 до ±2,12
от 0 до 1,6
от ±0,53 до ±0,90
от -100 до +300
от ±0,53 до ±0,90
от +20 до +102
от ±0,60 до ±1,80
от ±0,68 до ±1,01
-
от ±1,23 до ±4,26
1
Пределы допускаемой относительной погрешности
измерений (вычисления) количества тепловой
энергии, %
Пределы допускаемой относительной погрешности
измерений (вычисления) объёма подпиточной
воды, %
11. Подпиток бл.10 (трубопровод 2)
(DN200)
Диапазон измерений объемного расхода, м
3
/ч
Пределы допускаемой относительной погрешности
измерений объемного расхода, %
Пределы допускаемой относительной погрешности
измерений массы, %
Диапазон измерений избыточного давления, МПа
Пределы допускаемой приведенной к диапазону
измерений погрешности измерений давления, %
Диапазон измерений температуры, °С
Пределы допускаемой абсолютной погрешности
измерений температуры, °С
Пределы допускаемой относительной погрешности
измерений (вычисления) количества тепловой
энергии, %
Пределы допускаемой относительной погрешности
измерений (вычисления) объёма подпиточной
воды, %
12. Подпиток «Север» (DN200)
Диапазон измерений объемного расхода, м
3
/ч
Пределы допускаемой относительной погрешности
измерений объемного расхода, %
Пределы допускаемой относительной погрешности
измерений массы, %
Диапазон измерений избыточного давления, МПа
Пределы допускаемой приведенной к диапазону
измерений погрешности измерений давления, %
Диапазон измерений температуры, °С
Пределы допускаемой абсолютной погрешности
измерений температуры, °С
Пределы допускаемой относительной погрешности
измерений (вычисления) количества тепловой
энергии, %
Пределы допускаемой относительной погрешности
измерений (вычисления) объёма подпиточной
воды, %
-
от ±1,41 до ±4,16
Лист № 13
Всего листов 20
Продолжение таблицы 5
123
13. Подпиток «Восток» (DN100)
Диапазон измерений объемного расхода, м
3
/чот 0,8 до 200от 0,8 до 200
Пределы допускаемой относительной погрешности
измерений объемного расхода, %от ±0,60 до ±2,00от ±0,60 до ±2,00
Пределы допускаемой относительной погрешности
измерений массы, %от ±0,72 до ±2,12от ±0,72 до ±2,12
Диапазон измерений избыточного давления, МПа от 0 до 1,6 от 0 до 1,6
Пределы допускаемой приведенной к диапазону
измерений погрешности измерений давления, %от ±0,53 до ±0,90от ±0,53 до ±0,90
Диапазон измерений температуры, °С от -100 до +300 от +20 до +102
Пределы допускаемой абсолютной погрешности
измерений температуры, °Сот ±0,60 до ±1,80от ±0,68 до ±1,01
Пределы допускаемой относительной погрешности
измерений (вычисления) количества тепловой
энергии, %-от ±1,23 до ±4,26
Пределы допускаемой относительной погрешности
измерений (вычисления) объёма подпиточной
воды, %-от ±1,41 до ±4,16
14. Подпиток «Запад» (DN150)
Диапазон измерений объемного расхода, м
3
/чот 0,6 до 600от 0,6 до 600
Пределы допускаемой относительной погрешности
измерений объемного расхода, %от ±0,60 до ±2,00от ±0,60 до ±2,00
Пределы допускаемой относительной погрешности
измерений массы, %от ±0,72 до ±2,12от ±0,72 до ±2,12
Диапазон измерений избыточного давления, МПа от 0 до 1,6 от 0 до 1,6
Пределы допускаемой приведенной к диапазону
измерений погрешности измерений давления, %от ±0,53 до ±0,90от ±0,53 до ±0,90
Диапазон измерений температуры, °С от -100 до +300 от +20 до +102
Пределы допускаемой абсолютной погрешности
измерений температуры, °Сот ±0,60 до ±1,80от ±0,68 до ±1,01
Пределы допускаемой относительной погрешности
измерений (вычисления) количества тепловой
энергии, %-от ±1,23 до ±4,26
Пределы допускаемой относительной погрешности
измерений (вычисления) объёма подпиточной
воды, %-от ±1,41 до ±4,16
15. Холодная вода (ХВ основной ввод) городская вода УУ ХВ основной ввод
Диапазон измерений избыточного давления, МПаот 0 до 2,5от 0 до 0,63
Пределы допускаемой приведенной к диапазону
измерений погрешности измерений давления, %от ±0,53 до ±0,80от ±0,53 до ±0,80
Диапазон измерений температуры, °С от -100 до +300 от 0 до +40
Пределы допускаемой абсолютной погрешности
измерений температуры, °Сот ±0,40 до ±1,90от ±0,40 до ±0,60
Лист № 14
Всего листов 20
Продолжение таблицы 5
123
16. Холодная вода (ХВ резервный ввод) городская вода УУ ХВ резервный ввод
Диапазон измерений избыточного давления, МПаот 0 до 2,5от 0 до 0,63
Пределы допускаемой приведенной к диапазону
измерений погрешности измерений давления, %от ±0,53 до ±0,80от ±0,53 до ±0,80
Диапазон измерений температуры, °С от -100 до +300 от 0 до +100
Пределы допускаемой абсолютной погрешности
измерений температуры, °Сот ±0,40 до ±1,90от ±0,40 до ±0,76
17. Техническая холодная вода на ХВО (Москворецкая (МВ)
Диапазон измерений избыточного давления, МПаот 0 до 2,5от 0 до 0,63
Пределы допускаемой приведенной к диапазону
измерений погрешности измерений давления, %от ±0,53 до ±0,80от ±0,53 до ±0,80
Диапазон измерений температуры, °С от -100 до +300 от 0 до +100
Пределы допускаемой абсолютной погрешности
измерений температуры, °Сот ±0,40 до ±1,90от ±0,40 до ±0,76
18. Аварийный подпиток бл. 9 (DN300)
Диапазон измерений объемного расхода, м
3
/чот 2,5 до 2500от 2,5 до 2500
Пределы допускаемой относительной погрешности
измерений объемного расхода, %от ±0,70 до ±2,20от ±0,70 до ±2,20
Пределы допускаемой относительной погрешности
измерений массы, %от ±0,82 до ±2,32от ±0,82 до ±2,32
Диапазон измерений избыточного давления, МПа от 0 до 1,57 от 0 до 0,63
Пределы допускаемой приведенной к диапазону
измерений погрешности измерений давления, %от ±0,30 до ±0,59от ±0,30 до ±0,59
Диапазон измерений температуры, °С от -50 до +500 от 0 до +40
Пределы допускаемой абсолютной погрешности
измерений температуры, °Сот ±0,25 до ±1,35от ±0,25 до ±0,43
19. Наружный воздух
Диапазон измерений температуры наружного
воздуха, °Сот -50 до +500от -45 до +45
Пределы допускаемой абсолютной погрешности
измерений температуры, °Сот ±0,40 до ±3,00от ±0,40 до ±0,73
Диапазон измерений абсолютного давления, кПа от 0 до 160 от 0 до 160
Пределы допускаемой приведенной к диапазону
измерений погрешности измерений давления, %от ±0,53 до ±0,77от ±0,53 до ±0,77
Лист № 15
Всего листов 20
Продолжение таблицы 5
123
СОЕВ
Пределы абсолютной погрешности синхронизации
измерительных и вычислительных компонентов с
мировым временем, с/сутки±5
Примечания
1 указаны предельные значения погрешностей, конкретные значения зависят от условий
измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.11.01
«ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров
теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета
тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-11 и котельных, входящих
в состав филиала. ТЭЦ-11. Методика измерений»;
2 при определении пределов допускаемой приведенной к диапазону измерений
погрешности измерений давления, в качестве диапазона измерений принимается значения,
указанные в столбце 2.
Таблица 6 – Метрологические характеристики АСКУТЭ ТЭЦ-11 в части РТС «Фрезер»
Наименование характеристики
Основные режимы
РТС «Фрезер»
Значения,
обеспечиваемые
применяемыми СИ
2
3
от 35,66 до 10799,28
от 35,66 до 10799,28
от 100 до 3500
от 100 до 3500
от ±0,46 до ±3,31
от ±0,48 до ±1,47
от ±0,58 до ±3,43
от ±0,60 до ±1,59
от 0 до +180
от 0 до +180
От+ 70 до +130
от +40 до +65
от ±0,60 до ±1,32
от ±0,60 до ±1,32
от 3 до 180
от ±0,88 до ±1,12
от ±0,76 до ±0,86
от 20 до 86
1
20. Вывод 1 очередь (DN600)
Диапазон измерений объемного расхода, м
3
/ч
- подающий
- обратный
Пределы допускаемой относительной погрешности
измерений объемного расхода (E
f
), %
Пределы допускаемой относительной погрешности
измерений массы, %
Диапазон измерений температуры, °С
- подающий
- обратный
Пределы допускаемой абсолютной погрешности
измерений температуры, °С
- подающий
- обратный
Диапазон измерений разности температур, °С
Пределы допускаемой относительной погрешности
измерений разности температур (E
t
), %
от ±0,55 до ±3,50
от ±0,60 до ±0,95
Пределы допускаемой относительной погрешности
вычисления количества тепловой энергии (E
c
), %
от ±0,52 до ±1,50
от ±0,53 до ±0,65
Лист № 16
Всего листов 20
Продолжение таблицы 6
от ±1,61 до ±3,07
от ±1,60 до ±2,76
2
3
1
Пределы допускаемой относительной погрешности
измерений количества тепловой энергии, %
E
f
+ E
t
+ E
c
,
но не более ±6,5
от 0 до 1,6
от 0 до 1,6
от 0 до 1,6
от 0 до 0,63
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от 24,76 до 7499,5
от 24,76 до 7499,5
от 100 до 3500
от 100 до 3500
от ±0,46 до ±3,31
от ±0,47до ±1,16
от ±0,58 до ±3,43
от ±0,59 до ±1,28
от 0 до +180
от 0 до +180
От+ 70 до +130
от +40 до +65
от ±0,60 до ±1,32
от ±0,60 до ±1,32
от 3 до 180
от ±0,88 до ±1,12
от ±0,76 до ±0,86
от 20 до 86
Диапазон измерений избыточного давления, МПа
- подающий
- обратный
Пределы допускаемой приведенной к диапазону
измерений погрешности измерений давления, %
- подающий
- обратный
21. Вывод 2 очередь (DN500)
Диапазон измерений объемного расхода, м
3
/ч
- подающий
- обратный
Пределы допускаемой относительной погрешности
измерений объемного расхода (E
f
), %
Пределы допускаемой относительной погрешности
измерений массы, %
Диапазон измерений температуры, °С
- подающий
- обратный
Пределы допускаемой абсолютной погрешности
измерений температуры, °С
- подающий
- обратный
Диапазон измерений разности температур, °С
Пределы допускаемой относительной погрешности
измерений разности температур (E
t
), %
от ±0,55 до ±3,50
от ±0,60 до ±0,95
от ±0,52 до ±1,50
от ±0,53 до ±0,65
Пределы допускаемой относительной погрешности
вычисления количества тепловой энергии (E
c
), %
Пределы допускаемой относительной погрешности
измерений количества тепловой энергии, %
E
f
+ E
t
+ E
c
,
но не более ±6,5
от 0 до 1,6
от 0 до 1,6
от 0 до 1,6
от 0 до 0,63
Диапазон измерений избыточного давления, МПа
- подающий
- обратный
Пределы допускаемой приведенной к диапазону
измерений погрешности измерений давления, %
- подающий
- обратный
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от ±0,53 до ±0,90
от ±0,53 до ±0,90
Лист № 17
Всего листов 20
Продолжение таблицы 6
2
3
от 0,8 до 200
от 0,8 до 200
от ±0,60 до ±2,00
от ±0,60 до ±2,00
от ±0,72 до ±2,12
от 0 до 1,6
от ±0,72 до ±2,12
от 0 до 1,0
от ±0,53 до ±0,90
от -100 до +300
от ±0,53 до ±0,90
от +20 до +102
от ±0,60 до ±1,80
от ±0,68 до ±1,01
-
±1,23 до ±4,26
-
от ±1,25 до ±4,01
от 0,16 до 40
от 0,16 до 40
от ±0,60 до ±2,00
от ±0,60 до ±2,00
от ±0,72 до ±2,12
от 0 до 1,6
от ±0,72 до ±2,12
от 0 до 1,0
от ±0,53 до ±0,90
от -100 до +300
от ±0,53 до ±0,90
от +20 до +102
от ±0,60 до ±1,80
от ±0,68 до ±1,01
-
±1,23 до ±4,26
-
от ±1,25 до ±4,01
от -100 до +300
от 0 до +40
от ±0,60 до ±1,80
от ±0,60 до ±0,76
от -100 до +300
от 0 до +40
1
22. Подпиток 1 очередь (DN150)
Диапазон измерений объемного расхода, м
3
/ч
Пределы допускаемой относительной погрешности
измерений объемного расхода, %
Пределы допускаемой относительной погрешности
измерений массы, %
Диапазон измерений избыточного давления, МПа
Пределы допускаемой приведенной к диапазону
измерений погрешности измерений давления, %
Диапазон измерений температуры, °С
Пределы допускаемой абсолютной погрешности
измерений температуры, °С
Пределы допускаемой относительной погрешности
измерений (вычисления) количества тепловой
энергии, %
Пределы допускаемой относительной погрешности
измерений (вычисления) объёма подпиточной
воды, %
23. Подпиток 2 очередь (DN80)
Диапазон измерений объемного расхода, м
3
/ч
Пределы допускаемой относительной погрешности
измерений объемного расхода, %
Пределы допускаемой относительной погрешности
измерений массы, %
Диапазон измерений избыточного давления, МПа
Пределы допускаемой приведенной к диапазону
измерений погрешности измерений давления, %
Диапазон измерений температуры, °С
Пределы допускаемой абсолютной погрешности
измерений температуры, °С
Пределы допускаемой относительной погрешности
измерений (вычисления) количества тепловой
энергии, %
Пределы допускаемой относительной погрешности
измерений (вычисления) объёма подпиточной
воды, %
24. Холодная вода 1
Диапазон измерений температуры, °С
Пределы допускаемой абсолютной погрешности
измерений температуры, °С
25. Холодная вода 2
Диапазон измерений температуры, °С
Пределы допускаемой абсолютной погрешности
измерений температуры, °С
от ±0,60 до ±1,80
от ±0,60 до ±0,76
Лист № 18
Всего листов 20
Продолжение таблицы 6
123
СОЕВ
Пределы абсолютной погрешности синхронизации
измерительных и вычислительных компонентов с
мировым временем, с/сутки±5
Примечания
1 указаны предельные значения погрешностей, конкретные значения зависят от условий
измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.11.02
«ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров
теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета
тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-11 и котельных, входящих
в состав филиала. РТС «Фрезер». Методика измерений»;
2 при определении пределов допускаемой приведенной к диапазону измерений
погрешности измерений давления, в качестве диапазона измерений принимается значения,
указанные в столбце 2.
Таблица 7 – Основные технические характеристики
Наименование характеристики
Значение
от 198 до 242
от 49 до 51
в соответствии с эксплуатационной
документацией
Условия эксплуатации:
- напряжение питающей сети переменного тока, В
- частота питающей сети переменного тока, Гц
- температура окружающего воздуха, ºС
до 80
от 84 до 106,7
60 суток
6 месяцев
3 года
- относительная влажность окружающего воздуха при
температуре +25 ºС, %
- атмосферное давление, кПа
Емкость архива АСКУТЭ ТЭЦ-11, не менее:
- часового
- суточного
- месячного (итоговые значения)
Глубина хранения результатов измерений на СКУ, лет,
не менее
3,5
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и формуляра типографским
способом.
Комплектность средства измерений
Таблица 8 – Комплектность
АСКУТЭ ТЭЦ-11
1 шт.
Обозначение
2
Количество
3
Наименование
1
Система автоматизированная
коммерческого учета тепловой энергии и
теплоносителя ПАО «Мосэнерго» в части
ТЭЦ-11 и котельных, входящих в состав
филиала
1
Лист № 19
Всего листов 20
Продолжение таблицы 8
в части ТЭЦ-11
123
Фо
рмуляр
АС
К
У
ТЭ
ТЭЦ-11
40166302.289939190.012.ФО.11.01 1 экз.
в части РТС «Фрезер»
Фо
рмуляр
АС
К
У
ТЭ
ТЭЦ-11
40166302.289939190.012.ФО.11.021 экз.
ТЭЦ-11 в части ТЭЦ-11
Ру
ко
во
дс
тво по э
кс
плу
а
тации А
СК
УТЭ
40166302.289939190.012.РЭК.11.01 РЭ1 экз.
ТЭЦ-11 в части РТС «Фрезер»
Ру
ко
во
дс
тво по э
кс
плу
а
тации А
СК
УТЭ
40166302.289939190.012.РЭК.11.02 РЭ1 экз.
в части ТЭЦ-11
2
М
е
то
д
ика измер
е
ний
АСКУ
ТЭ ТЭЦ-11
40166302.289939190.012.МВИ.11.011 экз.
в части РТС «Фрезер»
2
Методика измерений АСКУТЭ ТЭЦ-11
40166302.289939190.012.
МВ
И.11.02
1 экз.
Эксплуатационные документы и
паспорта на оборудование входящие в-1 компл.
состав АСКУТЭ ТЭЦ-11
1
заводской№ 011;
2
Полноенаименования документов указано в разделе «Сведенияо методиках(методах) измерений».
Сведения о методиках (методах) измерений
приведены в документах:
- 40166302.289939190.012.МВИ.11.01«ГСИ.Тепловаяэнергия.Методикаизмерений
количественных и качественных параметров теплоносителя и тепловой энергии Системой
автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго»
в части ТЭЦ-11 и котельных, входящих в состав филиала. ТЭЦ-11. Методика измерений»;
- 40166302.289939190.012.МВИ.11.02«ГСИ.Тепловаяэнергия.Методикаизмерений
количественных и качественных параметров теплоносителя и тепловой энергии Системой
автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго»
в части ТЭЦ-11 и котельных, входящих в состав филиала. РТС «Фрезер». Методика измерений».
Нормативные документы, устанавливающие требования к Системе автоматизированной
коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-11
и котельных, входящих в состав филиала
Постановление Правительства РФ от 16.11.2020 г. № 1847 Об утверждении перечня
измерений, относящихся к сфере государственного регулирования обеспечения единства
измерений
Правила коммерческого учета тепловой энергии, теплоносителя, утвержденные
постановлением Правительства Российской Федерации от 18.11.2013 № 1034
Методика осуществления коммерческого учета тепловой энергии, теплоносителя,
утвержденная приказом Министерства строительства и жилищно-коммунального хозяйства
Российской Федерации от 17.03.2014 № 99/пр
Техническая документация изготовителя
Изготовитель
Публичное акционерное общество энергетики и электрификации «Мосэнерго»
(ПАО «Мосэнерго»)
ИНН 7705035012
Адрес: 119526, г. Москва, пр. Вернадского, д. 101, корп. 3
Телефон (факс): +7 499-940-33-71, +7 (495) 957-32-00
Web-сайт: https://www.mosenergo.gazprom.ru/
Е-mail: mosenergo@mosenergo.ru
Лист № 20
Всего листов 20
Испытательный центр
ЗакрытоеакционерноеобществоКонсалтинго-инжиниринговоепредприятие
«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон (факс): +7 (495) 491-78-12
Web-сайт: https://www.kip-mce.ru
Е-mail:
Уникальный номер записи об аккредитации в реестре аккредитованных лиц
RA.RU.311313.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 50547-12 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) тяговой подстанции "Зима" Восточно-Сибирской ЖД - филиала ОАО "Российские Железные Дороги" в границах Иркутской области | Нет данных | ОАО "Российские железные дороги" (РЖД), г.Москва | 4 года | Перейти |
| 63385-16 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Государственной компании "Автодор" а/д М-1 Смоленская область | Нет данных | ЗАО "РеконЭнерго", г.Воронеж | 4 года | Перейти |
| 51112-12 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности Комплекса зданий Синода (Президентская библиотека им. Б.Н. Ельцина) | Нет данных | ООО "Энергоучет-Автоматизация", г.С.-Петербург | 4 года | Перейти |
| 81016-21 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) тяговой подстанции "Бада" Забайкальской ЖД - филиала ОАО "Российские железные дороги" в границах Забайкальского края | Открытое акционерное общество "Российские железные дороги" (ОАО "РЖД"), г. Москва | 4 года | Перейти | |
| 49293-12 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) тяговой подстанции "Чайковская" Свердловской ЖД - филиала ОАО "Российские Железные Дороги" в границах Пермского края | Нет данных | ОАО "Российские железные дороги" (РЖД), г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
