Резервуары горизонтальные стальные цилиндрические РГС-16, ГРСИ 83966-21
Номер госреестра:
83966-21
Наименование СИ:
Резервуары горизонтальные стальные цилиндрические
Обозначение типа:
РГС-16
Производитель:
Общество с ограниченной ответственностью "Связь Энерго" (ООО "Связь Энерго"), Рязанская обл., г. Сасово
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
286, 287
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «7» декабря 2021 г. № 2751
Лист № 1
Регистрационный № 83966-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуары горизонтальные стальные цилиндрические РГС-16
Назначение средства измерений
Резервуары горизонтальные стальные цилиндрические РГС-16 (далее – резервуары)
предназначены для измерения объема, а также приема, хранения и отпуска нефти и
нефтепродуктов.
Описание средства измерений
Принцип действия резервуаров основан на заполнении их нефтепродуктом до
определенного уровня, соответствующего объему согласно градуировочным таблицам
резервуаров.
Резервуары РГС-16 представляют собой стальные горизонтальные конструкции
цилиндрической формы с усеченно-коническими днищами подземного исполнения.
Резервуарыоборудованыдыхательнымклапаном,люкомзамернымдля
эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефтепродукта.
Резервуары горизонтальные стальные цилиндрические РГС-16 зав.№№ 286, 287
расположены на территории АО «Транснефть - Дружба» - ЛДПС «Стальной Конь» по
адресу: Орловская область, Орловский район, п. Стальной Конь.
Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-16 не
предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
Заводской номер наносится на маркировочную табличку ударным способом,
обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе
эксплуатации резервуаров.
Общий вид и эскиз резервуаров горизонтальных стальных цилиндрических РГС-16
представлен на рисунках 1-5.
Лист № 2
Всего листов 5

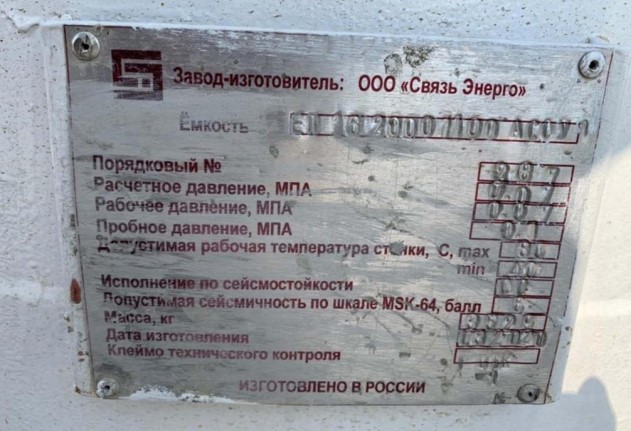

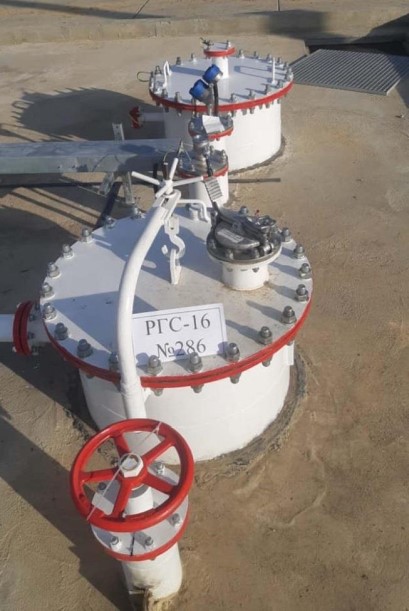

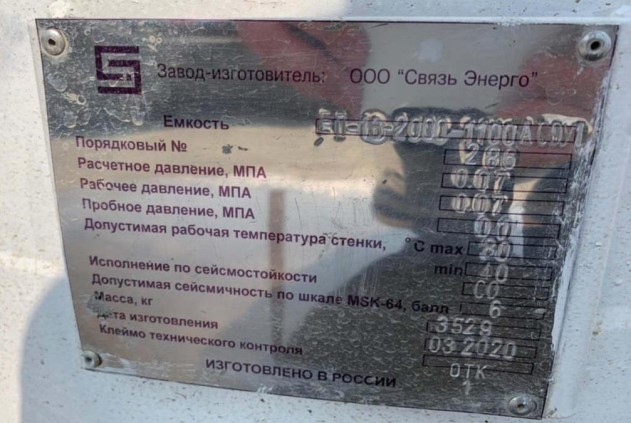

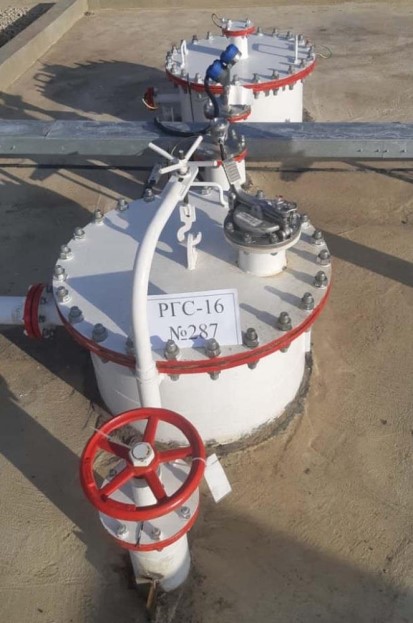

Рисунок 1 – Общий вид резервуаров РГС-16
Рисунок 2 – Общий вид резервуаров РГС-16
Лист № 3
Всего листов 5
Рисунок 3 – Общий вид резервуаров РГС-16
Рисунок 4 – Общий вид резервуаров РГС-16

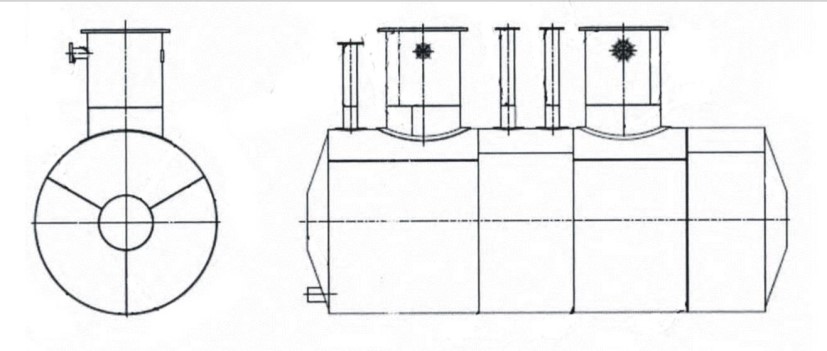

Рисунок 5 – Эскиз резервуаров РГС-16
Лист № 4
Всего листов 5
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
2
РГС-16
16
±0,25
30
Таблица 1 – Метрологические и технические характеристики
Наименование характеристики
1
Тип резервуара
Номинальная вместимость, м
3
Пределы допускаемой относительной погрешности определения
вместимости резервуаров (объемный метод), %
Средний срок службы, лет, не менее
Условия эксплуатации:
- температура окружающего воздуха,
о
С
- атмосферное давление, кПа
от -50 до +50
от 84,0 до 106,7
Знак утверждения типа
наносится на титульные листы паспортов типографским способом.
Комплектность средства измерений
Таблица 2 – Комплектность средства измерений
Наименование
Резервуары горизонтальные стальные цилиндрические
Паспорта на резервуары
Градуировочные таблицы
Обозначение
РГС-16
-
-
Количество
1 шт.
1 экз.
1 экз.
Сведения о методиках (методах) измерений
ФР.1.29.2021.40081 «Государственная система обеспечения единства измерений.
Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в
горизонтальных резервуарах»;
ФР.1.29.2021.40086 «Государственная система обеспечения единства измерений.
Масса нефти. Методика измерений косвенным методом статических измерений в
горизонтальных резервуарах».
Нормативныедокументы,устанавливающиетребованиякрезервуарам
горизонтальным стальным цилиндрическим РГС-16
Приказ Федерального агентства по техническому регулированию и метрологии от
7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств
измерений массы и объема жидкости в потоке, объема жидкости и вместимости при
статических измерениях, массового и объемного расходов жидкости».
Изготовитель
Общество с ограниченной ответственностью «Связь Энерго» (ООО «Связь Энерго»)
ИНН 7704774807
Адрес: 391430, Рязанская обл., г. Сасово, ул. Пушкина, д. 21
Телефон/ факс: +7 (495) 127-01-95/ (499) 380-60-32
Web-сайт: sv-e.ru
E-mail: info@sv-e.ru
Лист № 5
Всего листов 5
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма
«Метролог»)
Адрес: 420029, РТ, г. Казань, ул. 8 Марта, д.13, офис 33
Телефон/факс: +7(843) 513-30-75
Web-сайт: www.metrolog-kazan.ru
E-mail: metrolog-kazan-ut@mail.ru
Аттестат аккредитации ООО фирма «Метролог» по проведению испытаний средств
измерений в целях утверждения типа №RA.RU.312275 от 02.08.2017 г.
