УТВЕРЖДЕНО

приказом Федерального агентства

по техническому регулированию

и метрологии

от «7» декабря 2021 г. № 2749

Лист № 1

Регистрационный № 83936-21Всего листов 25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы многофункциональные 4000R

Назначение средства измерений

Калибраторы многофункциональные 4000R (далее - калибраторы) предназначены для

воспроизведения напряжения и силы постоянного и переменного тока, электрического сопро-

тивления постоянному току, электрической ёмкости, индуктивности, частоты, измерений

напряжения и силы постоянного тока и сопротивления постоянному току.

Описание средства измерений

Принцип действия калибраторов основан на автоматическом управлении встроен-

ными прецизионными источниками сигналов, опорными из которых являются: источник

напряжения постоянного тока, термоэлектрический преобразователь напряжения перемен-

ного тока в постоянный, набор резисторов, ёмкостей и индуктивностей. Калибраторы явля-

ются микропроцессорными приборами генераторного типа, оснащены программой самодиа-

гностики. В функции безопасности входит защита от поражения электрическим током. Име-

ется функция подстройки (девиации) выходных параметров. Калибраторы оснащены интер-

фейсами USB, GPIB (дополнительно RS232).

Калибраторы выпускаются в двух исполнениях: 4010R, 4015R. Калибраторы имеют

одинаковое конструктивное исполнение, но отличаются метрологическими характеристи-

ками.

Конструктивно калибраторы выпускаются в моноблочном исполнении в металличе-

ском корпусе, на передней панели имеется жидкокристаллическое табло индикации и органы

управления.

Для расширения функциональных возможностей калибраторы могут комплектоваться

встроенными и внешними опциями.

Встроенные опции:

– SIMRC для имитации электрического сопротивления и электрической ёмкости;

– IND для воспроизведения индуктивности;

– FRQ для воспроизведения частоты с повышенной точностью;

– PRT для моделирования термометров сопротивления;

– SCP350, SCP600 являются модулями для поверки осциллографов с полосой пропус-

кания 350 или 600 МГц;

– PWRDDS, PWRSINE для воспроизведение мощности постоянного и переменного

тока;

– PWM для воспроизведения скважности импульсов.

Внешние опции:

– EA001А для измерений и имитации сигналов термопар;

– ЕА002 для поверки токовых клещей;

– ЕА008 для измерений пикоамперных токов и больших сопротивлений;

Лист № 2

Всего листов 25

Программное обеспечение

Программное обеспечение (далее - ПО) калибраторов представляет собой прошивку

микроконтроллера с идентификационными данными, приведённым в таблице 1.

Встроенное ПО записано в микросхемы. Конструкция калибраторов исключает воз-

можность несанкционированного влияния на ПО и измерительную информацию.

ПО является метрологически значимым. Метрологические характеристики калибрато-

ров нормированы с учетом влияния ПО.

Уровень защиты ПОот непреднамеренных и преднамеренных изменений «высокий» в

соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данныеЗначение

Идентификационное наименование ПОFirmware

Номер версии (идентификационный номер ПО), не ниже не ниже 13.1.10

Цифровой идентификатор ПО -

– ЕА3012А для усиления силы тока;

– ЕА013 является источником пикоамперных токов;

– ЕА015 является многоцелевой платформой;

– ЕА3023 для поверки источников питания 3 А/63 В;

– ЕА3024 для усиления напряжения;

– EA3025А для поверки источников питания 60 А/100 В.

Внешние и встроенные опции поставляются по заказу.

Серийный номер наносится на наклейку типографским способом в виде буквенно-

цифрового кода на верхнюю панель калибратора.

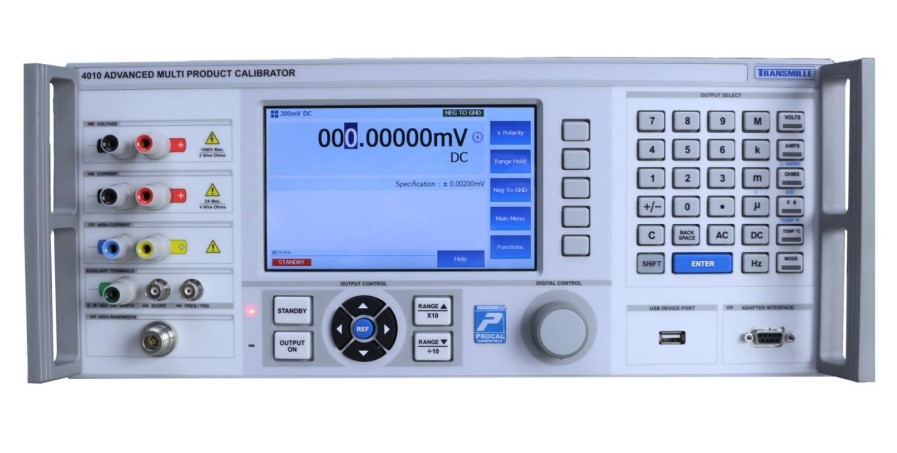

Общий вид калибраторов c указанием места размещения знака утверждения типа

представлен на рисунке 1. Нанесение знака поверки на калибраторы и пломбирование не

предусмотрено.

Место размещения знака утверждения типа

Рисунок 1 — Trial вид калибраторов

Лист № 3

Всего листов 25

Метрологические и технические характеристики

от 0 до 1000

от 1 до 10

Пределы допускаемой абсолютной погрешности воспроизведения

напряжения постоянного тока, В

таблица 3

Диапазон воспроизведения напряжения переменного тока

калибратора 4010R в диапазоне частот от 10 Гц до 1 МГц, В

калибратора 4015R в диапазоне частот от 10 Гц до 500 кГц, В

с внешней опцией ЕА3024 в диапазоне частот от 40 до 60 Гц, кВ

от 0,001 до 1000

от 1 до 5

Диапазон воспроизведения силы постоянного тока

с внешней опцией ЕА3012А, А

с внешней опцией ЕА013, А

от 0 до 30

от 30 до 100

от 2·10

-9

до 100·10

-6

от 20·10

-6

до 30

от 30 до 70

Таблица 2 – Метрологические характеристики

Наименование характеристикиЗначения

4010R4015R

Диапазон воспроизведения напряжения постоянного тока, В

с внешней опцией ЕА3024, кВ

Пределы допускаемой погрешности воспроизведения напряжения

переменного тока, Втаблица 4таблица 5

Пределы допускаемой погрешности воспроизведения силы посто-

янного тока, Атаблица 6таблица 7

Метрологические характеристики калибраторов 4010R, 4015R с

внешней опцией ЕА002таблица 8

Метрологические характеристики калибраторов 4010R, 4015R со

встроенной опцией ЕА3023таблица 9

Метрологические характеристики калибраторов 4010R, 4015R со

встроенной опцией ЕА3025Атаблица 10

Диапазон воспроизведения силы переменного тока в диапазоне ча-

стот от 10 Гц до 30 кГц, А

с внешней опцией ЕА3012А, в диапазоне частот от 40 до 400 Гц, А

Пределы допускаемой погрешности воспроизведения силы пере-

менного тока, Атаблица 11 таблица 12

Диапазоны воспроизведения электрического сопротивления посто-

янному току, Омот 0 до 1·10

9

Пределы допускаемой абсолютной погрешности воспроизведения

электрического сопротивления постоянному току, Омтаблица 13 таблица 14

со встроенной опцией SIMRC, Омтаблица 15

Метрологические характеристики калибраторов 4010R, 4015R с

внешней опцией ЕА008таблица 16

Лист № 4

Всего листов 25

Воспроизводимые значения электрической ёмкости

при частоте1 кГц, Ф

Пределы допускаемой относительной погрешности воспроизведе-

ния электрической ёмкости, %

таблица 17

Диапазон воспроизведения электрической ёмкости со встроенной

опцией SIMRC, Ф

от 0,95·10

-6

до 100 ·10

-3

Пределы допускаемой относительной погрешности воспроизведе-

ния электрической ёмкости со встроенной опцией SIMRC, %

таблица 18

Воспроизводимые значения индуктивности при частоте 1 кГц со

встроенной опцией IND, Гн

Пределы допускаемой относительной погрешности воспроизведе-

ния индуктивности со встроенной опцией IND, %

таблица 19

Диапазон воспроизведения частоты, Гц

Пределы допускаемой относительной погрешности воспроизведе-

ния частоты, %

со встроенной опцией FRQ, %

±1·10

-4

-

±2·10

-3

±1·10

-4

Метрологические характеристики калибраторов 4010R, 4015R со

встроенной опцией PRT

таблицы 22, 23

Метрологические характеристики калибраторов 4010R, 4015R с

внешней опцией ЕА001А

таблица 24

Метрологические характеристики калибраторов 4010R, 4015R со

встроенными опциями PWRDDS, PWRSINE

таблицы 25, 26

таблица 27

Продолжение таблицы 2

Наименование характеристикиЗначение для модели

4010R4015R

1·10

-9

, 2·10

-9

, 5·10

-9

,

10·10

-9

, 100·10

-9

, 1·10

-6

,

10·10

-6

1·10

-3

, 10·10

-3

, 19·10

-3

,

29·10

-3

, 50·10

-3

,

100·10

-3

, 1, 10

от 1 до 10·10

6

Диапазон воспроизведения скважности со встроенной опцией

PWM, %от 5 до 95

Пределы допускаемой относительной погрешности воспроизведе-

ния скважности, %таблица 20

Метрологические характеристики калибраторов 4010R, 4015R со

встроенной опцией SCP350 или SCP600таблица 21

Метрологические характеристики калибраторов 4010R, 4015R с

внешней опцией ЕА015

Лист № 5

Всего листов 25

Напряжение

постоянного

тока

Диапазон, кВ

Разрешение,

мВ

Пределы допускаемой относительной погрешности, %

от 1 до 10

10

±0,5

Таблица 3 – Метрологические характеристики калибраторов 4010R, 4015R в режиме воспроизведения напряжения постоянного тока

Воспроизво-ПоддиапазоныВерхнийРазрешение,Пределы допускаемой абсолютной погрешности,Выходное

димая предел мкВ ±, В сопротив-

величина поддиапа- ление, Ом

зона

4010R4015R

от 0 до 200 мВ включ.

202 мВ

св. 0,2 до 2 В включ. 2,02 В

св. 2 до 20 В включ. 20,2 В

св. 20 до 200 В включ. 202 В

св. 200 до 1000 В1025 В

0,01

15



10

-6



U

*

уст

+

2



10

-6

0,1

9



10

-6



U

уст

+

2,5



10

-6

1

8



10

-6



U

уст

+ 24



10

-6

1012



10

-6



U

уст

+

240



10

-6

10012



10

-6



U

уст

+

2,4



10

-3

25



10

-6



U

уст

+ 3



10

-6

50 15



10

-6



U

уст

+ 3



10

-6

0

,

2 15



10

-6



U

уст

+ 30



10

-6

0

,

2 20



10

-6



U

уст

+ 300



10

-6

0,5

20



10

-6



U

уст

+3



10

-3

0,7

С внешней оп-

цией

ЕА3024

(усилитель)

__________

*

U

уст —

установленное значение напряжения постоянного тока, В

Лист № 6

Всего листов 25

Таблица 4 – Метрологические характеристики калибраторов 4010R в режиме воспроизведения напряжения переменного тока

Напряжение

перемен-

ного тока

202 мВ

св. 0,2 до

2 В включ.

2,02 В

св. 2 до

20 В включ.

20,2 В

св. 20 до

200 В включ.

202 В

Воспроизво-Поддиапа-

димая вели- зоны

чина

Верхний пре-

дел поддиа-

пазона

Диапазон частот

Разрешение

Выходное

со-

противление,

Ом

от 1 до

200 мВ включ.

1 мкВ

Пределы допускаемой аб-

солютной погрешности,

±, В

0,08



10

-2



U

*

уст

+

15



10

-6

0,016



10

-2



U

уст

+ 15



10

-6

50

1 мкВ

0,02



10

-2



U

уст

+

28



10

-6

0,1



10

-2



U

уст

+

40



10

-6

50

1 мкВ

10 мкВ

0,4



10

-2



U

уст

+ 100



10

-6

0,05



10

-2



U

уст

+ 180



10

-

6

0,016



10

-2



U

уст

+

120



10

-6

50

0,2

10 мкВ

0,021



10

-2



U

уст

+

180



10

-6

0,065



10

-2



U

уст

+ 300



10

-6

0,2

от 10 до 45 Гц включ.

св. 45 Гц до 1 кГц

включ.

св. 1 до 20 кГц включ.

св. 20 до 100 кГц

включ.

св. 100 до 500 кГц

от 10 до 45 Гц включ.

св. 45 Гц до 1 кГц

включ.

св. 1 до 20 кГц включ.

св. 20 до 100 кГц

включ.

св. 100 кГц до 1 МГц

от 10 до 45 Гц включ

св. 45 Гц до 1 кГц

включ.

10 мкВ

100 мкВ

0,3



10

-2



U

уст

+ 450



10

-

6

0,05



10

-2



U

уст

+

1,6



10

-3

0,016



10

-

2



U

уст

+ 1



10

-3

0,2

св. 1 до 20 кГц включ.

100 мкВ

0,021



10

-2



U

уст

+

1,6



10

-3

0,2

св. 20 до 100 кГц

от 30 до 45 Гц включ.

100 мкВ

1 мВ

0,06



10

-2



U

уст

+ 3



10

-

3

0,05



10

-2



U

уст

+

20



10

-3

0,2

0,5

1 мВ

0,015



10

-2



U

уст

+

12



10

-3

0,5

св. 45 Гц до 1 кГц

включ.

св. 1 до 10 кГц включ.

1 мВ

0,02



10

-2



U

уст

+

16



10

-3

0,5

Лист № 7

Всего листов 25

1020 В

Пределы допускаемой относительной по-

грешности, ±, %

от 1 до 5

от 40 до 60

100

0,5

*

U

уст —

установленное значение напряжения переменного тока, В

Продолжение таблицы 4

Воспроизво- Поддиапа-

димаязоны

величина

Верхний предел

поддиапазона

Диапазон частот

Разрешение

Пределы допускаемой аб-

солютной погрешности,

±, В

Выходное

сопро-

тивление,

Ом

св. 200 до

1000 В

св. 10 до 40 кГц включ.

св. 40 до 100 кГц

от 30 до 45 Гц включ.

1 мВ

10 мВ

0,03



10

-2



U

уст

+ 30



10

-3

0,2



10

-2



U

уст

+ 50



10

-3

0,055



10

-2



U

уст

+

200



10

-3

0,02



10

-2



U

уст

+

60



10

-3

0,5

0,7

св. 45 Гц до 1 кГц

включ.

св. 1 до 10 кГц trial.

св. 10 до 20 кГц

10 мВ

0,025



10

-2



U

уст

+

120



10

-3

0,03



10

-2



U

уст

+

200



10

-3

0,7

С внешней

опцией

ЕА3024

(усилитель)

Диапазон, кВ

Диапазон частот, Гц

Разрешение, мВ

__________

Лист № 8

Всего листов 25

Напряжение

переменного

тока

200 мВ

включ.

202 мВ

2 В

включ.

20 В

включ.

200 В

включ.

202 В

св. 200 до

1000 В

Таблица 5 – Метрологические характеристики калибраторов 4015R в режиме воспроизведения напряжения переменного тока

Воспроизводи-Поддиа-Верхний пределДиапазон частотРазрешение Пределы допускаемой абсолютной

Выходное

сопро-

мая величина пазоны под

ди

а

п

а

зон

а погрешности, ±, В

тивление,

Ом

от 10 до 45 Гц включ.1 мкВ0,07



10

-2



U

*

уст

+ 25



10

-6

50

от 1 до

св. 45 Гц до 10 кГц включ.1 мкВ0,025



10

-2



U

уст

+ 28



10

-6

50

св. 10 до 20 кГц включ.1 мкВ0,06



10

-2



U

уст

+ 35



10

-6

50

св. 20 до 50 кГц включ.1 мкВ0,1



10

-2



U

уст

+ 40



10

-6

50

св. 50 до 100 кГц включ.1 мкВ0,32



10

-2



U

уст

+ 50



10

-6

50

св. 100 до 500 кГц1 мкВ0,5



10

-2



U

уст

+ 300



10

-6

50

от 10 до 45 Гц включ. 10 мкВ0,05



10

-2



U

уст

+ 70



10

-6

0,2

св. 0,2 до

2,02 В

св. 45 Гц до 10 кГц включ.10 мкВ0,025



10

-2



U

уст

+ 80



10

-6

0,2

св. 10 до 20 кГц включ.10 мкВ0,065



10

-2



U

уст

+ 80



10

-6

0,2

св. 20 до 50 кГц включ.10 мкВ0,09



10

-2



U

уст

+ 150



10

-6

0,2

св. 50 до 100 кГц включ.10 мкВ0,21



10

-2



U

уст

+ 500



10

-6

0,2

св. 100 до 500 кГц10 мкВ0,45



10

-2



U

уст

+ 800



10

-6

0,2

от 10 до 45 Гц включ. 100 мкВ0,05



10

-2



U

уст

+ 800



10

-6

0,2

св. 2

д

о

20,2 В

св. 45 Гц до 10 кГц включ.100 мкВ0,025



10

-2



U

уст

+ 700



10

-6

0,2

св. 10 до 20 кГц включ.100 мкВ0,065



10

-2



U

уст

+ 800



10

-6

0,2

св. 20 до 50 кГц включ.100 мкВ0,09



10

-2



U

уст

+ 800



10

-6

0,2

св. 50 до 100 кГц100 мкВ 0,21



10

-2



U

уст

+ 1,8



10

-3

0,2

от 30 до 45 Гц включ.1 мВ0,05



10

-2



U

уст

+ 5



10

-3

0,5

св.

20

д

о

св. 45 Гц до 10 кГц включ.1 мВ0,055



10

-2



U

уст

+ 7,5



10

-3

0,5

св. 10 до 20 кГц включ.1 мВ0,075



10

-2



U

уст

+ 10



10

-3

0,5

св. 20 до 40 кГц включ.1 мВ0,09



10

-2



U

уст

+ 10



10

-3

0,5

св. 40 до 100 кГц1 мВ0,21



10

-2



U

уст

+ 70



10

-3

0,5

от 30 до 45 Гц включ.10 мВ0,055



10

-2



U

уст

+ 100



10

-3

0,7

1020 В

св. 45 Гц до 1 кГц включ.10 мВ0,055



10

-2



U

уст

+ 20



10

-3

0,7

св. 1 до 5 кГц включ. 10 мВ 0,08



10

-2



U

уст

+ 20



10

-3

0,7 св. 5 до 10 кГц 10 мВ 0,095



10

-2



U

уст

+ 40



10

-3

0,7

С внешнейДиапазон, кВДиапазон частот, ГцРазрешениеПределы допускаемой относительной погрешности, ±, %

опцией ЕА3024

от 1 до 5 от 40 до 60 100 мВ 0,5

___

______

*

U

уст —

установленное значение напряжения переменного тока, В

Лист № 9

Всего листов 25

Сила по-

стоян-ного

тока

С внешней оп-

цией

ЕА3012А

(усилитель)

от 30 до 100 А

С внешней оп-

цией

ЕА013

(источник пико-

амперных то-

ков)

В

ерхний предел поддиапазона

10 нА

100 нА

1 мкА

10 мкА

100 мкА

Таблица 6 – Метрологические характеристики калибраторов 4010R в режиме воспроизве-

дения силы постоянного тока

Воспроизводи-ПоддиапазоныВерхнийРазре-Пределы допускаемой

мая величина предел под-шение абсолютной погрешно-

диапазонасти,

±,

А

от 0 до 200 мкА включ.202 мкА

св. 0,2 до 2 мА включ.2,02 мА

св. 2 до 20 мА включ.20,2 мА

св. 20 до 200 мА включ.202 мА

св. 0,2 до 2 А включ.2,02 А

св. 2 до 20 А включ.20,2 А

св. 20 до 30 А30 А

Диапазон

10 пА

0,01



10

-2



I

*

уст

+

0,01



10

-6

100 пА

0,005



10

-2



I

уст

+ 0,03



10

-6

1 нА

0,005



10

-2



I

уст

+

0,2



10

-6

10 нА

0,005



10

-

2



I

уст

+ 2



10

-6

100 нА

0,013



10

-2



I

уст

+

30



10

-6

1 мкА

0,03



10

-2



I

уст

+

300



10

-6

10 мкА

0,05



10

-2



I

уст

+ 450



10

-6

Разре-

Пределы допускаемой аб-

шение

солютной погрешности,

±,

А

10 мА

0,08



10

-2



I

уст

+

10



10

-3

Разре-

Пределы допускаемой от-

шение

носительной погрешно-

сти,

%

1 пА

10 пА

100 пА

±

0,5

1 нА

10 нА

__________

*

I

уст

— установленное значение силы постоянного тока, А

Лист № 10

Всего листов 25

тока

токов)

Таблица 7 – Метрологические характеристики калибраторов 4015R в режиме

воспроизведения силы постоянного тока

Воспроизво-ПоддиапазоныВерхнийРазре-Пределы допускаемой аб-

димая вели- предел под-шение солютной погрешности,

чинадиапазона

±,

А

от 0 до 200 мкА включ.202 мкА10 пА

0,01



10

-2



I

*

уст

+ 0,03



10

-6

Сил

а

по

сто-

св. 0,2 до 2 мА включ.2,02 мА100 пА

0,008



10

-2



I

уст

+ 0,04



10

-6

янно

г

о

св. 2 до 20 мА включ.20,2 мА1 нА

0,005



10

-2



I

уст

+

0,3



10

-6

св. 20 до 200 мА включ. 202 мА 10 нА

0,008



10

-

2



I

уст

+ 3



10

-6

св. 0,2 до 2 А включ. 2,02 А 100 нА

0,015



10

-2



I

уст

+ 35



10

-6

св. 2 до 30 А

30 А 1 мкА

0,04



10

-2



I

уст

+ 350



10

-6

С внешнейДиапазонРазре-Пределы допускаемой аб-

опцией шение солютной погрешности,

ЕА3012А

±,

А

(

у

с

илитель)

от 30 до 100 А 10 мА

0,08



10

-2



I

уст

+

10



10

-3

С внешнейВерхний предел поддиапазонаРазреше- Пределы допускаемой от-

опцией ниеносительной погрешно-

ЕА013 сти,

%

(источник пи-

10 нА1 пА

коамперных

100 нА10 пА

1 мкА100 пА

±

0,5

10 мкА 1 нА

100 мкА10 нА

__________

*

I

уст

— установленное значение силы постоянного тока, А

Лист № 11

Всего листов 25

Тип

катушки

Диапазон силы тока на

входе

Диапазон

силы тока на

выходе, А

Пределы допускаемой абсолютной по-

грешности воспроизведения силы тока,

±, А

3

4

5

6

от 0 до 30 А

от 0 до 60

от 0 до 30 А в

диапазоне ча-

стот от 30 до

60 Гц

от 0 до 30 А

от 0 до 300

от 0 до 30 А в

диапазоне ча-

стот от 30 до

60 Гц

от 0 до 30 А

от 0 до 1500

от 0 до 30 А в

диапазоне ча-

стот от 30 до

60 Гц

*

I

уст

— установленное значение силы постоянного тока, А

Таблица 8 – Метрологические характеристики калибраторов 4010R, 4015R с внешней

опцией ЕА002 (модуль поверки токовых клещей)

4010R4015R

12

0,49·10

-2

·I

*

уст

+ 0,072

0,49·10

-2

·I

уст

+ 0,09

2-витковая DC

катушка

AC

0,6·10

-2

·I

уст

+ 0,112

0,6·10

-2

·I

уст

+ 0,13

10-витковая DC

катушка

AC

0,46·10

-2

·I

уст

+ 0,42

0,46·10

-2

·I

уст

+ 0,44

50-витковая DC

катушка

AC

______________

Характеристики

Значение

Диапазон измерений напряжения постоянного тока, В

от 0 до 63

Пределы допускаемой абсолютной погрешности измерений напря-

жения постоянного тока, В

Диапазон регулируемой силы тока через электронную нагрузку, А

от 0 до 3

Пределы допускаемой абсолютной погрешности измерений силы

постоянного тока, А

*

U - измеренное значение напряжения постоянного тока, В;

**

I — измеренное значение силы постоянного тока, А

Таблица 9 – Метрологические характеристики калибраторов 4010R, 4015R со встроенной

опцией ЕА3023 (для определения характеристик источников питания

3 А/63 В)

±(0,02



10

-2



U

*

+

0,020)

±(0,05



10

-2



I

**

+

0,001)

______________

Лист № 12

Всего листов 25

Характеристики

Диапазон измерений напряжения постоянного тока, В

Пределы допускаемой абсолютной погрешности измерений напря-

жения постоянного тока, В

Диапазон регулируемой силы тока через электронную нагрузку, А

от 0 до 60

Пределы допускаемой абсолютной погрешности измерений силы

постоянного тока, А

*

U - измеренное значение напряжения постоянного тока, В;

**

I — измеренное значение силы постоянного тока, А

Таблица 10 – Метрологические характеристики калибраторов 4010R, 4015R со встроенной

опцией EA3025А (для определения характеристик источников питания 60 А/100 В)

Значение

от 0 до 100

±(0,02



10

-2



U

*

+

0,030)

±(0,05



10

-2



I

**

+

0,030)

_____________

Сила пере-

Таблица 11– Метрологические характеристики калибраторов 4010R в режиме

воспроизведения силы переменного тока

Во

сп

роиз

-

Поддиапа-Диапазон частотРазреше-Пределы допускаемой аб-

во

д

и-

зоныниесолютной погрешности,

мая величина

±, А

от 20 доот 10 до 45 Гц включ.0,2



10

-2



I

*

уст

+ 0,25



10

-6

200 мкА

св. 45 Гц до 1 кГц включ.

1 нА

0,07



10

-2



I

уст

+ 0,15



10

-6

св. 1 до 10 кГц включ.0,8



10

-2



I

уст

+

0,25



10

-6

св. 10 до 30 кГц1,6



10

-2



I

уст

+ 0,4



10

-

6

от 0,2 до от 10 до 45 Гц включ.0,2



10

-2



I

уст

+ 0,25



10

-6

2 мА

св. 45 Гц до 1 кГц включ.

10 нА

0,06



10

-2



I

уст

+ 0,2



10

-6

св. 1 до 10 кГц включ.0,5



10

-2



I

уст

+

0,3



10

-6

св. 10 до 30 кГц 1



10

-2



I

уст

+

0,6



10

-6

мен

н

ого то

к

а

от 2 доот 10 до 45 Гц включ.0,2



10

-2



I

уст

+ 3



10

-

6

20 мА

св. 45 Гц до 1 кГц включ.

100 нА

0,04



10

-2



I

уст

+

2



10

-6

св. 1 до 10 кГц включ.0,25



10

-2



I

уст

+

3



10

-6

св. 10 до 30 кГц0,5



10

-2



I

уст

+ 4



10

-

6

от 20 доот 10 до 45 Гц включ.0,2



10

-2



I

уст

+ 30



10

-6

200 мА

св. 45 Гц до 1 кГц включ.

1 мкА

0,04



10

-2



I

уст

+ 20



10

-6

св. 1 до 10 кГц включ.0,5



10

-2



I

уст

+ 40



10

-6

св. 10 до 30 кГц0,7



10

-2



I

уст

+

200



10

-6

о

т

0

,

2

д

о

от 10 до 45 Гц включ.0,2



10

-2



I

уст

+ 300



10

-6

2

А

св. 45 Гц до 1 кГц включ.

10 мкА

0,06



10

-2



I

уст

+ 200



10

-6

св. 1 до 5 кГц включ.0,5



10

-2



I

уст

+

400



10

-6

св. 5 до 10 кГц включ.0,6



10

-2



I

уст

+ 1



10

-3

св. 10 до 30 кГц2,5



10

-2



I

уст

+ 5



10

-3

от 2 до 30 от 30 до 45 Гц включ.0,2



10

-2



I

уст

+ 3



10

-3

А

св. 45 до 100 Гц включ.

100

м

кА

0,08



10

-2



I

уст

+

2



10

-3

св. 100 Гц до 1 кГц включ.0,3



10

-2



I

уст

+

4



10

-3

св. 1 до 5 кГц включ.0,6



10

-2



I

уст

+

4



10

-3

св. 5 до 10 кГц3



10

-2



I

уст

+ 5



10

-3

С внешней оп-

от 30 до 70 от 40 до 400 Гц10 мА



10

-2



I

уст

+ 10



10

-3

цией

А

ЕА3012А

(усилитель)

*

I

уст

- установленное значение силы переменного тока, А

Лист № 13

Всего листов 25

Сила пере-

мен-ного

тока

от 20 до

200 мкА

св. 20 до 45 Гц включ.

св. 45 Гц до 1 кГц включ.

св. 1 до 5 кГц включ.

св. 5 до 10 кГц включ.

св. 10 до 30 кГц

от 0,2 до

2 мА

св. 20 до 45 Гц включ.

св. 45 Гц до 1 кГц включ.

св. 1 до 5 кГц включ.

св. 5 до 10 кГц включ.

св. 10 до 30 кГц

от 2 до

20 мА

св. 20 до 45 Гц включ.

св. 45 Гц до 1 кГц включ.

св. 1 до 5 кГц включ.

св. 5 до 10 кГц включ.

св. 10 до 30 кГц

от 20 до

200 мА

св. 20 до 45 Гц включ.

св. 45 Гц до 1 кГц включ.

св. 1 до 5 кГц включ.

св. 5 до 10 кГц включ.

св. 10 до 30 кГц

от 0,2 до 2 А

св. 20 до 45 Гц включ.

св. 45 Гц до 1 кГц включ.

св. 1 до 5 кГц включ.

от 5 до 10 кГц

Таблица 12 – Метрологические характеристики калибраторов 4015R в режиме

воспроизведения силы переменного тока

Воспроиз- ПоддиапазоныДиапазон частот

водимая ве-

личина

Разрешение Пределы допускаемой

абсолютной погрешно-

сти, ±, А

от 10 до 20 Гц включ.

0,2



10

-2



I

*

уст

+

0,1



10

-6

1 нА

0,15



10

-2



I

уст

+

0,1



10

-6

от 10 до 20 Гц включ.

0,13



10

-2



I

уст

+

0,1



10

-6

0,3



10

-2



I

уст

+

0,15



10

-6

0,8



10

-2



I

уст

+ 0,25



10

-6

1,6



10

-

2



I

уст

+ 0,4



10

-6

0,2



10

-2



I

уст

+ 0,15



10

-

6

10 нА

0,12



10

-2



I

уст

+

0,15



10

-6

от 10 до 20 Гц включ.

0,06



10

-2



I

уст

+

0,15



10

-6

0,2



10

-2



I

уст

+

0,2



10

-6

0,5



10

-2



I

уст

+

0,3



10

-6

1,0



10

-2



I

уст

+

0,4



10

-6

0,18



10

-2



I

уст

+

2



10

-6

100 нА

0,09



10

-2



I

уст

+

2



10

-6

от 10 до 20 Гц включ.

0,04



10

-2



I

уст

+

2



10

-6

0,08



10

-2



I

уст

+ 2



10

-6

0,2



10

-2



I

уст

+ 3



10

-6

0,4



10

-2



I

уст

+ 4



10

-6

0,18



10

-2



I

уст

+

20



10

-6

1 мкА

0,09



10

-2



I

уст

+

20



10

-6

от 10 до 20 Гц включ.

0,04



10

-2



I

уст

+

20



10

-6

0,1



10

-2



I

уст

+

50



10

-6

0,25



10

-2



I

уст

+ 50



10

-6

0,4



10

-2



I

уст

+ 200



10

-6

0,18



10

-2



I

уст

+

100



10

-6

10 мкА

0,17



10

-

2



I

уст

+ 150



10

-6

0,05



10

-2



I

уст

+

100



10

-6

0,6



10

-2



I

уст

+

1



10

-3

1,5



10

-2



I

уст

+



1



10

-3

Лист № 14

Всего листов 25

Диапазон частот

Разрешение

Пределы допускаемой

абсолютной погрешно-

сти, ±, А

от 2 до 30 А

от 10 до 20 Гц включ.

100 мкА

св. 20 до 45 Гц включ.

св. 45 Гц до 1 кГц включ.

св. 1 до 5 кГц

Продолжение таблицы 12

Воспроиз- Поддиапазоны

водимая ве-

личина

0,2



10

-2



I

уст

+ 3



10

-

3

0,2



10

-2



I

уст

+

3



10

-3

0,09



10

-2



I

уст

+ 2



10

-3

0,6



10

-2



I

уст

+ 4



10

-

3

С внешнейот 30 до 70 Аот 40 до 400 Гц10 мА



10

-2



I

уст

+

10



10

-3

опцией

ЕА3012А

(усилитель)

_________

*

I

уст

- установленное значение силы переменного тока, А

Воспроиз-

водимая

величина

Номина-

льные

значения

Пределы допускаемой абсолютной погрешности,



Ом

Электри-

ческое со-

против-

ление по-

стоянному

току

*R

уст

- воспроизводимое значение электрического сопротивления, Ом

Таблица 13 – Метрологические характеристики калибраторов 4010R в режиме

воспроизведения электрического сопротивления постоянному току

Макси-Макси-

маль- мальное

ныйнапря-же-

ток, А

ние, В

2-х проводная схема 4-х проводная схема

подключения подключения

0 Ом0,035

0,0050,5-

0,0025



10

-

2



R

*

уст

+ 0,005

0,5-

0,0025



10

-

2



R

уст

+ 0,005

0,4-

0,0025



10

-

2



R

уст

+ 0,005

0,3-

0,0018



10

-

2



R

уст

+ 0,005

0,1-

0,0018



10

-

2



R

уст

+ 0,005

- 10

0,0008



10

-

2



R

уст

+ 0,05

- 50

0,0018



10

-

2



R

уст

+ 0,5

-

100

--100

0,1 Ом

0,0025



10

-

2



R

*

уст

+

0,035

1 Ом

0,0025



10

-

2



R

уст

+

0,035

10 Ом

0,0025



10

-

2



R

уст

+

0,035

100 Ом

0,0018



10

-

2



R

уст

+

0,035

1 кОм

0,0018



10

-

2



R

уст

+

0,005

10 кОм

0,0008



10

-

2



R

уст

+

0,05

100 кОм

0,0018



10

-

2



R

уст

+ 0,5

1 МОм

0,0025



10

-

2



R

уст

+

5

10 МОм

0,009



10

-

2



R

уст

+ 100

100 МОм

0,18



10

-

2



R

уст

+ 2000

1 ГОм

1



10

-

2



R

уст

+ 30000

--100

_________

Лист № 15

Всего листов 25

Воспроиз-

водимая

величина

Номина-

льные

значения

Пределы допускаемой абсолютной погрешно-

сти,



Ом

Макси-

мальный

ток, А

Макси-

мальное

напря-

жение, В

*

R

уст

- воспроизводимое значение электрического сопротивления, Ом

Таблица 14 – Метрологические характеристики калибраторов 4015R в режиме

воспроизведения электрического сопротивления постоянному току

2-х проводная схема 4-х проводная схема

подключения подключения

Электри-

ческое со-

против-ле-

ние посто-

янному

току

0 Ом0,035

0,0050,5-

0,015



10

-

2



R

*

уст

+ 0,005

0,5 -

0,01



10

-

2



R

уст

+ 0,005

0,4 -

0,01



10

-

2



R

уст

+ 0,005

0,3 -

0,005



10

-

2



R

уст

+ 0,005

0,1 -

0,004



10

-

2



R

уст

+ 0,04

- 10

0,004



10

-

2



R

уст

+ 0,4

- 50

0,004



10

-

2



R

уст

+ 4

-100

--100

0,1 Ом

0,015



10

-

2



R

*

уст

+

0,035

1 Ом

0,01



10

-

2



R

уст

+

0,035

10 Ом

0,01



10

-

2



R

уст

+ 0,035

100 Ом

0,005



10

-

2



R

уст

+

0,035

1 кОм

0,004



10

-

2



R

уст

+

0,04

10 кОм

0,004



10

-

2



R

уст

+

0,4

100 кОм

0,004



10

-

2



R

уст

+

4

1 МОм

0,01



10

-

2



R

уст

+

40

10 МОм

0,035



10

-

2



R

уст

+

400

100 МОм

0,5



10

-

2



R

уст

+

4000

1 ГОм

1



10

-

2



R

уст

+ 40000

--100

_________

Лист № 16

Всего листов 25

ток

Таблица 15 – Метрологические характеристики калибраторов 4010R, 4015R в режиме

воспроизведения электрического сопротивления со встроенной опцией SIMRC

(моделирование электрического сопротивления)

Диапазон воспроизведения

Р

а

зр

е

ш

е

ни

еИ

з

мери

т

ельн

ы

йПределы допускаемой

электрического сопротивления абсолютной погреш-

ности,



Ом

20 мА

0,01



10

-

2



R

*

Д

+ 50·10

-

3

20 мА

0,01



10

-

2



R

Д

+

50·10

-3

2 мА

0,01



10

-

2



R

Д

+

50·10

-3

2 мА

0,01



10

-

2



R

Д

+ 50·10

-3

300 мкА

0,01



10

-

2



R

Д

+ 50·10

-

3

300 мкА

0,01



10

-

2



R

Д

+

50·10

-3

40 мкА

0,01



10

-

2



R

Д

+

50·10

-3

40 мкА

0,01



10

-

2



R

Д

+

50·10

-3

4 мкА

0,01



10

-

2



R

Д

+ 50·10

-

3

4 мкА

0,01



10

-

2



R

Д

+

50·10

-3

0,4 мкА

0,01



10

-

2



R

Д

+ 50

0,4 мкА

0,01



10

-

2



R

Д

+

2,5



10

3

0,2 мкА

0,05



10

-

2



R

Д

+

100



10

3

0,2 мкА

1



10

-

2



R

Д

+

100



10

3

10 нА

2



10

-

2



R

Д

+ 500



10

3

от 0 до 100 Ом включ.10 мОм

св. 100 до 330 Ом включ.10 мОм

св. 330 Ом до 1 кОм включ. 100 мОм

св. 1 до 3,3 кОм включ. 100 мОм

св. 3,3 до 10 кОм включ. 1 Ом

св. 10 до 33 кОм включ. 1 Ом

св. 33 до 100 кОм включ. 10 Ом

св. 100 до 330 кОм включ. 10 Ом

св. 330 кОм до 1 MОм включ.100 Ом

св. 1 до 3,3 MОм включ.100 Ом

св. 3,3 до 10 MОм включ. 1 кОм

св. 10 до 33 МОм включ. 1 кОм

св. 33 до 100 MОм10 кОм

св. 110 до 330 MОм включ.10 кОм

св. 330 MОм до 1 ГОм 100 кОм

_________

*

R

Д

- верхнее значение диапазона воспроизведения электрического сопротивления, Ом

Верхнее

значение

подлиапа-

зоны

Разрешение

Пределы допус-

каемой относи-

тельной погреш-

ности, %

Испыта-

тельное

напряже-

ние

Диапазоны измерений

сопротивления посто-

янному току

Пределы допускае-

мой относительной

погрешности,

%

10 нА

1 пА

50 В

от 500 кОм до 50 ГОм

±0,5

Таблица 16 - Метрологические характеристики калибраторов 4010R, 4015R с внешней

опцией ЕА008 (модуль измерений пикоамперных токов и высокого сопротивления)

Измерение силы постоянного токаИзмерение сопротивления постоянному току

100 нА

1 мкА

10 мкА

100 мкА

10 пА

100 пА

1 нА

10 нА

100 В

250 В

500 В

1000 В

от 1 МОм до 100 ГОм

от 3 МОм до 250 ГОм

от 5 МОм до 500 ГОм

от 10 МОм до 1 ТОм

Лист № 17

Всего листов 25

Электри-че-

ская

ёмкость

Таблица 17 – Метрологические характеристики калибраторов 4010R, 4015R в режиме

воспроизведения электрической ёмкости при частоте 1 кГц

Воспроиз- Номинальные зна- Максимальное Разрешение Пределы допускае-

водимая ве- чения электриче- напряжение, В мой относительной

личина ской ёмкости погрешности, ±, %

0,1 пФ 0,25

0,1 пФ0,25

0,1 пФ 0,25

10 пФ 0,25

100 пФ0,4

1 нФ 50

2 нФ 50

5 нФ 50

10 нФ 50

100 нФ 50

1 мкФ 30

10 мкФ20

1 нФ0,6

Электри-

ческая

ёмкость

Таблица 18 – Метрологические характеристики калибраторов 4010R, 4015R со встроенной

опцией SIMRC (режим имитации электрической ёмкости)

Воспроиз-Диапазон воспроизведенияМаксималь-РазрешениеПределы допускае-

водимая электрической ёмкости ное напря- мой относительной

величинажение, Впогрешности, %

от 0,95 до 9,5 мкФ включ.8

св. 9,5 до 95 мкФ включ.8

св. 95 мкФ до 0,95 мФ включ.8

св. 0,95 мФ до 9,5 мФ велюч.8

св. 9,5 мФ до 100 мФ8

1 нФ

10 нФ

100 нФ±0,7

1 мкФ

Воспроизводи-

мая величина

Номиналь-

ные значе-

ния

Максима-

льный ток

Сопротивление

постоянному

току, Ом

Разрешение

Пределы допус-

каемой относи-

тельной по-

грешности, %

Индуктив-

ность

±0,5

1 мГн

Таблица 19 – Метрологические характеристики калибраторов 4010R, 4015R со встроенной оп-

цией IND (режим воспроизведения индуктивности)

100 нГн

1 мкГн

10 мкГн

100 мкГн

1 мГн

10 мГн

19 мГн

29 мГн

50 мГн

100 мГн

1 Гн

10 Гн

30 мА

25 мА

20 мА

10 мА

1 мА

7,8

24

33

41

54

78

260

950

Лист № 18

Всего листов 25

Таблица 20 – Метрологические характеристики калибраторов 4010R, 4015R со встроенной

опцией PWM (воспроизведение скважности)

Диапазон номинальных значенийПределы допускаемой относительной

СкважностьЧастота

погрешности,



%

от 1 до 10 Гц включ. 0,03

св. 10 до 100 Гц включ.0,006

от 5 до 95 %

св. 100 Гц до 1 кГц включ.

0,06

св. 1 до 10 кГц0,6

Диапазон воспроизведения напряжения посто-

янного тока и амплитуды прямоугольных им-

пульсов при нагрузке 1 МОм, В/дел

от 2·10

-3

до 50

Пределы допускаемой абсолютной погрешно-

сти воспроизведения напряжения постоянного

тока и отклонения амплитуды прямоугольных

импульсов при нагрузке 1 МОм, мкВ

±(1·10

-4

·U

*

+20)

Пределы допускаемой абсолютной погрешно-

сти воспроизведения напряжения прямоуголь-

ного импульса при нагрузке 1 МОм, мкВ

±(1·10

-3

·U`

**

+40)

2 нс/дел, 5 нс/дел, 10 нс/дел, 20 нс/дел,

50 нс/дел, 100 нс/дел, 200 нс/дел, 500 нс/дел,

1 мс/дел, 2 мс/дел, 5 мс/дел, 10 мс/дел,

20 мс/дел, 50 мс/дел, 100 мс/дел, 200 мс/дел,

500 мс/дел, 1 с/дел, 2 с/дел, 5 с/дел

Пределы допускаемой относительной погреш-

ности установки временных маркеров, %

Диапазон частот нормированного по амплитуде

гармонического сигнала, МГц

Размах нормированного гармонического сиг-

нала частотой 50 кГц при нагрузке 50 Ом, мВ

600±10

Таблица 21 — Метрологические характеристики калибраторов trial, 4015R со встроенной

опцией SCP350 или SCP600

Наименование характеристикиЗначение

SCP350SCP600

ния

50 мВ/дел, 100 мВ/дел 200 мВ дел,

Допустимыезначения коэффициентовотклоне-

2 мВ/дел, 5

мВ/дел, 10

,

мВ/дел,

/

20 мВ/дел,

500 мВ/дел, 1 В/дел, 2 В/дел, 5 В/дел,

10 В/дел, 20 В/дел, 50 В/дел

Допускаемые значения временных маркеров

±5·10

-4

от 5 до 350от 5 до 600

Лист № 19

Всего листов 25

Значение

Пределы допускаемой неравномерности ампли-

туды гармонического сигнала относительно

нормированного значения на частоте 50 кГц, %

±12

Продолжение таблицы 21

Наименование характеристики

Пределы допускаемой относительной погреш-

ности установки частоты нормированного гар-

монического сигнала частотой 50 кГц, %

SCP350SCP600

±0,003

__________

*

U - воспроизводимое значение напряжения постоянного тока, мкВ;

**

U` - воспроизводимое значение напряжения прямоугольного импульса, мкВ

Максималь-

ная мощ-

ность, Вт

Максималь-

ное напря-

жение, В

Максималь-

ный ток,

мА

Разреше-

ние

Пределы* допус-

каемой относи-

тельной погреш-

ности, ±, %

Таблица 22 - Метрологические характеристики калибраторов 4010R , 4015R со

встроенной опцией PRT (режим моделирования температуры)

мые точки

Активное

Проверяе-

сопротивле-

ние, Ом

3,4757,621 мºС0,01

4,4744,721 мºС0,01

4,7342,321 мºС0,01

4,9640,281 мºС0,01

5,2638,001 мºС0,01

5,9333,73 10 мºС0,01

7,0328,45 10 мºС0,01

8,6723,0810 мºС0,01

-100 ºС 60,25 0,2

0 ºС 100,0 0,2

+30 ºС 111,67 0,2

+60 ºС 123,24 0,2

+100 ºС 138,50 0,2

+200 ºС 175,84 0,2

+300 ºС 247,04 0,2

+800 ºС 375,51 0,2

__________

* 4-х проводная схема подключения

Лист № 20

Всего листов 25

Тип термометра

сопротивления

Пределы* допускаемой абсолют-

ной погрешности, ±, ºС

PT100

PT250

PT500

PT1000

* 2-проводная схема подключения

Таблица 23 - Метрологические характеристики калибраторов 4010R, 4015R со встроенной

опцией PRT (режим моделирования термометра сопротивления)

Диапазон температуры, Разрешение

ºС

PT25от -200 до 0 включ.10 мºС0,50

св. 0 до +80010 мºС0,60

от -200 до 0 включ.10 мºС0,13

св. 0 до +80010 мºС0,55

от -200 до 0 включ.10 мºС0,25

св. 0 до +80010 мºС0,30

от -200 до +260 включ.10 мºС0,10

св. +260 до +500 10 мºС 0,90

от -200 до 0 включ. 10 мºС 0,08

св. 0 до +80010 мºС0,45

__________

Тип термопары

Диапазон температуры, °С

Пределы допускаемой абсолютной

погрешности, ±, ºС

J

от -210 до -100 включ.

св. -100 до -30 включ.

св. -30 до +150 включ.

св. +150 до +760 включ.

св. +760 до +1200

0,23

0,11

0,09

0,14

0,19

K

от -200 до -100 включ.

св. -100 до -25 включ.

св. -25 до +120 включ.

св. +120 до +1000 включ.

св. +1000 до +1370

0,27

0,15

0,11

0,20

0,26

T

от -250 до -150 включ.

св. -150 до 0 включ.

св. 0 до +120 включ.

св. +120 до +400

0,6

0,10

0,09

0,11

R

от 0 до +250 включ.

от +250 до +1000 включ.

св. +1000 до +1760

0,8

0,44

0,51

Таблица 24 - Метрологические характеристики калибраторов 4010R, 4015R с внешней

опцией ЕА001А (режим моделирования термопар)

Лист № 21

Всего листов 25

Тип термопары

Диапазон температуры, °С

Пределы допускаемой абсолютной

погрешности, ±, ºС

S

от 0 до +250 включ.

св. +250 до +1000 включ.

св. +1000 до +1760

0,8

0,44

0,51

от +600 до +1820

0,75

от -200 до -100 включ.

св. -100 до +410 включ.

св. +410 до +1300

0,42

0,2

0,24

E

от -250 до -100 включ.

св. -100 до +650 включ.

св. +650 до +1000

0,5

0,12

0,15

Продолжение таблицы 24

B

N

таблица 8

Диапазон воспроизведения силы переменного тока, А

от 5·10

-4

до 30

Таблица 25 - Метрологические характеристики калибраторов 4010R, 4015R со встроенными

опциями PWRDDS, PWRSINE (воспроизведение мощности постоянного и переменного тока)

Значение

от 1 до 1000

Характеристика

Диапазон воспроизведения напряжения постоянного тока, В

Пределы допускаемой относительной погрешности воспроиз-

ведения напряжения постоянного тока в поддиапазонах, %

от 1 до 20 В включ.

св. 20 до 1000 В



0,0025



0,0030

от 0,5 мА до 30 А

Диапазон воспроизведения силы постоянного тока

Пределы допускаемой относительной погрешности воспроиз-

ведения силы постоянного тока в поддиапазонах, %

от 0,5 мА до 300 мА включ.

св. 0,3 до 2 А

от 2,01 до 30 А



0,1



0,015



0,04

от 1 до 1000

Диапазон воспроизведения силы постоянного тока с внешней

опцией ЕА002

Пределы допускаемой относительной погрешности воспроиз-

ведения силы постоянного тока с внешней опцией ЕА002

Диапазон воспроизведения напряжения переменного тока, В

Пределы допускаемой относительной погрешности воспроиз-

ведения напряжения переменного тока в поддиапазонах, %

от 1 до 20 В включ.

св. 20 до 1000 В



0,035



0,04

от 40 до 400

Диапазон частот при напряжении переменного тока от 1 до

699 В, Гц

Диапазон частот при напряжении переменного тока от700 до

1000 В, Гц

от 46 до 400

Лист № 22

Всего листов 25

таблица 8

Значение

Продолжение таблицы 25

Характеристика

Пределы допускаемой относительной погрешности воспроиз-

ведения силы переменного тока в поддиапазонах, %

от 0,5 до 200 мА включ.

св. 0,2 до 2 А

от 2,01 до 30 А



0,2



0,1



0,05

от 0 до 359,9

Диапазон воспроизведения силы переменного тока с внешней

опцией ЕА002

Пределы допускаемой относительной погрешности воспроиз-

ведения силы переменного тока с внешней опцией ЕА002

Диапазон установки угла фазового сдвига, градус

Пределы допускаемой погрешности установки угла фазового

сдвига, градус

при частоте 50 Гц

при частоте 400 Гц



0,209



0,97

Таблица 26 – Дополнительные характеристики для опции PWRDDS

Значение

48 (с 2 по 49)

от 40 до 400

от 80 до 2



10

4



(0,1 % + (N

*



0,08

%)

0,1

от 0 до 360

0,1

от 2 до 1000

от 0,3 до 30

Характеристика

Число гармоник

Диапазон частот основного тона (1-ая гармоника), Гц

Диапазон частот гармоник, Гц

Допускаемая относительная погрешность воспроизведения

частоты гармоник

Дискретность установки амплитуды гармоник (в процентах

от 1-ой гармоники)

Диапазон фаз гармоник, градус

Дискретность установки фазы гармоник, градус

Диапазон воспроизведения напряжения гармонического

сигнала, В

Диапазон воспроизведения силы тока гармонического сиг-

нала, А

________

*

N – номер гармоники

Лист № 23

Всего листов 25

Измерение ис-

пытательного

напряжения

Вид измерений

Диапазон

Разрешение

Воспроизве-де-

ние электриче-

ского сопротив-

ления постоян-

ному току

Измерение

напряжения по-

стоянного тока

30 мА

1 мкА



0,03·10

-2

I

****



) мкА

(данные таблицы 24)

(данные таблиц 6, 7, 8, 11, 12)

Таблица 27 - Метрологические характеристики калибраторов 4010R, 4015R с внешней опцией

ЕА015 (многоцелевая платформа)

Пределы допускаемой от-

изоляции

Вид измеренийДиапазонРазрешение

носительной погрешности

Имитация со-

от 100 кОм до 5 МОм 10 кОм



0,2 %

про

т

и

в

ления

от 5,01 МОм до 2 ГОм10 кОм



3 %

Вид измеренийРазрешение

Верхнее значениеПределы допускаемой аб-

диапазона солютной погрешности

50 В10 мВ



0,5·10

-2

U

*



) В

100 В

10 мВ

250 В

10 мВ

500 В

10 мВ

1000 В

10 мВ

1,9 Ом

1 мОм



0,5·10

-2

U



) В



0,5·10

-2

U



) В



0,5·10

-2

U



) В



0,5·10

-2

U*



)

В

Пределы допускаемой аб-

солютной погрешности



0,2·10

-2

R

**



) Ом

10 Ом

10 мОм

19 Ом

10 мОм

190 Ом

100 мОм

1 кОм

100 мВ

1 Ом

10 мкВ



0,2·10

-2

R



)

Ом



0,2·10

-2

R



) Ом



0,2·10

-

2

R



) Ом



0,2·10

-2

R



) Ом



0,02·10

-2

U`

***



2)

мВ

1 В

10 мкВ

30 В

100 мкВ



0,02·10

-2

U`



2)

мВ



0,02·10

-2

U`



)

мВ

Измерение

силы постоян-

ного тока

Моделирование

термопар

Типы термопар J, K, T, R,

S, B, N, E

Воспроизведе-

ние силы по-

стоянного и пе-

ременного тока

__________

*

U - измеренное значение испытательного напряжения, В;

**

R - воспроизводимое значение электрического сопротивления постоянному току, Ом;

***

U` - измеренное значение напряжения постоянного тока, мВ;

****

I - измеренное значение силы постоянного тока, мкА

Лист № 24

Всего листов 25

от 198 до 242

50/60

Значение

Таблица 28 – Основные технические характеристики

Наименование характеристики

Параметры электрического питания

напряжение переменного тока, В

частота переменного тока, Гц

200

190

460

430

25

Потребляемая мощность, Вт, не более

Габаритные размеры, мм, не более

высота

длина

ширина

Масса , кг, не более

Рабочие условия измерений

температура окружающего воздуха,



С

относительная влажность окружающего воздуха, %, не более

атмосферное давление, кПа

от +10 до +35

80

от 84 до 106,7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и на маркировочную наклейку ка-

либратора типографским способом.

Комплектность средства измерений

Обозначение

4000R.001.РЭ

Таблица 29 – Комплектность калибратора

Наименование

Калибратор многофункциональный 4000R

Комплект ЗИП

Руководство по эксплуатации

Программное обеспечение

Количество

1 шт.

1 экз.

1 комплект

Сведения о методиках (методах) измерений

приведены в разделе «Методы измерений» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к калибраторам многофункцио-

нальным 4000R

Приказ Росстандарта от 30 декабря 2019 года №3457 «Об утверждении государственной

поверочной схемы для средств измерений постоянного электрического напряжения и электро-

движущей силы».

Приказ Росстандарта от 29 мая 2018 года №1053 «Об утверждении государственной по-

верочной схемы для средств измерений переменного электрического напряжения до 1000 В в

диапазоне частот от 1·10

-1

до 2



10

9

Гц».

Приказ Росстандарта от 1 октября 2018 года №2091 «Об утверждении государственной

поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне

от 1·10

-16

до 100 А».

Приказ Росстандарта от 14 мая 2015 года №575 «Об утверждении государственной пове-

рочной схемы для средств измерений силы переменного электрического тока от 1·10

-8

до 100 А

в диапазоне частот от 1·10

-1

до 1·10

6

Гц».

Приказ Росстандарта от 30 декабря 2019 года №3463 «Об утверждении государственной

поверочной схемы для средств измерений импульсного электрического напряжения от 1·10

-8

до

100 А в диапазоне частот от 1·10

-1

до 1·10

6

Гц».

Лист № 25

Всего листов 25

Приказ Росстандарта от 30 декабря 2019 года №3456 «Об утверждении государственной

поверочной схемы для средств измерений электрического сопротивления постоянного и пере-

менного тока».

Приказ Росстандарта от 31 июля 2018 года №1621 «Об утверждении государственной

поверочной схемы для средств измерений времени и частоты».

ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная

схема для средств измерений электрической емкости

ГОСТ Р 8.732-2011 ГСИ. Государственная поверочная схема для средств измерений ин-

дуктивности

Изготовитель

«Transmille Ltd.», Великобритания

Unit 4, Select Business Centre, Lodge Road, Staplehurst, TNI2 0QW

Web-сайт:

www.

transmille.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследо-

вательскийинститутфизико-техническихирадиотехническихизмерений»(ФГУП

«ВНИИФТРИ»)

Адрес: 141570, Московская область, Солнечногорский район, г. Солнечногорск, рабочий

поселок Менделеево, промзона «ВНИИФТРИ»

Телефон (факс): (495) 526-63-00

Web-сайт:

www

.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств изме-

рений в целях утверждения типа № 30002-13 от 11.05.2018

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
70999-18	Калибраторы давления	СРС4000, СРС6050, СРС7000	Фирма "WIKA Alexander Wiegand SE & Co. KG", Германия	1 год	Перейти
22106-01	Сигнализаторы загазованности многофункциональные	Аргус-2	РУП "Белгазтехника", Беларусь, г.Минск	1 год - для измерений температуры, 6 мес. - для измерений концентрации газа	Перейти
8514-81	Калибраторы	4291	Фирма "Bruel & Kjaer", Дания	Нет данных	Перейти
40783-09	Анализаторы топлив многофункциональные	PetroSpec PPA мод. GS, TD	Фирма "PetroSpec", США	1 год	Перейти
53913-13	Калибраторы-измерители напряжения и силы тока модульные	NI PXIe-4142, NI PXIe-4143, NI PXIe-4144, NI PXIe-4145	Компания "National Instruments Corporation", Венгрия	1 год	Перейти

Заказать поверкуКалибраторы многофункциональные 4000RГРСИ 83936-21

Заказать поверку
Калибраторы многофункциональные 4000R
ГРСИ 83936-21
